移动式车间油料加注小推车结构设计

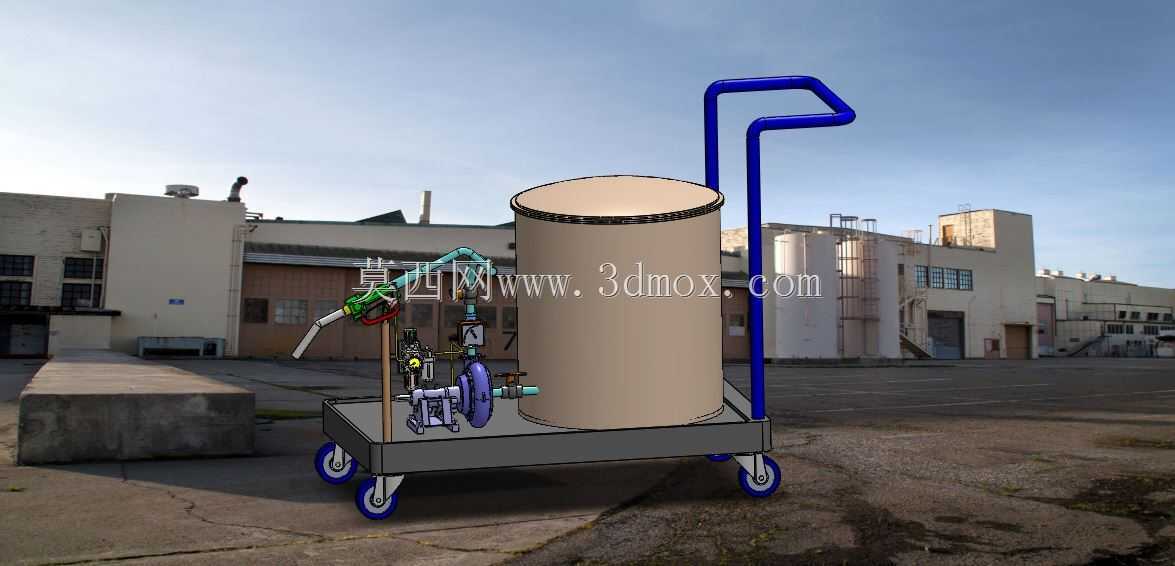

　　这款移动加注设备主要面向中小型机加工车间、设备维修班组、户外小型作业点位的零散油料补给场景，解决固定加油点覆盖范围有限、重型加油设备转场不便的痛点，日常可承担润滑油、液压油、低粘度切削液等工业油料的短途转运与定量加注作业，无需外接电源即可完成全流程操作，适配无固定供油管线的临时作业区域。设备整体采用手推式平板车架作为承载基础，车架主体采用矩形钢管焊接成型，底部四角安装带刹车的万向脚轮，其中两个脚轮带定向锁止结构，推行时转向灵活，停驻时可通过刹车踏板锁定轮体，避免加注过程中设备移位；车架后侧设置弯折成型的圆钢推把，推把高度适配成年人站立推行的人机工程尺寸，表面做防滑处理，握持时无需过度弯腰即可掌控推行方向。

　　储油单元采用立式圆柱形密封储桶放置在车架平板的后侧区域，储桶底部与车架平板之间设置防滑橡胶垫，避免转运过程中桶体晃动移位，储桶顶部采用快开式密封盖，加注油料时可快速开盖补油，日常存储时密封结构可避免油料洒落、外界杂质进入桶内污染油液。油料输送与加注单元集成布置在车架平板的前侧区域，紧邻推把侧的位置安装手动式油料输送泵，泵体通过支架固定在车架上，进油口采用耐油软管直接伸入储油桶底部，可将桶内油料抽吸至泵腔，出油口连接带手动控制阀的加注枪，加注枪前端设置细长出油嘴，可精准对准设备注油口，避免加注过程中油料洒漏；泵体旁配套设置小型流量计量组件，可直观显示单次加注的油料体积，方便作业人员把控加注量，避免过量加注造成油料浪费或设备腔体溢油。

　　管路布置上，所有输油管路均采用耐油橡胶软管，管路走向沿车架边缘通过管卡固定，避免与活动部件产生干涉，同时预留足够的管路活动余量，防止推行过程中管路被拉扯脱落；加注枪闲置时可通过车架上的专用枪架固定，枪头位置设置接油杯，承接枪头残留的滴漏油液，保持作业区域整洁。设计过程中重点考量了设备的重心分布，将重量较大的储油桶布置在车架靠近后侧脚轮的区域，泵体、加注枪等较轻的部件布置在前侧，推行时整体重心落在四个脚轮的支撑范围内，满载状态下推行不会出现前倾翘头的问题；车架平板的承载余量按照储桶满载油料重量的1.5倍设计，焊接位置做满焊处理并打磨焊渣，避免长期使用后出现焊缝开裂、车架变形的问题。安装边界方面，

　　设备整体宽度控制在常规车间通道通行尺寸范围内，可顺利通过0.8米宽的车间人行通道，推把顶部距离地面的高度符合成年人站立操作的舒适区间，无需额外搭建安装基础，到货后仅需将脚轮与车架紧固、连接好输油管路即可投入使用；日常维护时可直接将储油桶从车架上抬下进行内部清洗，泵体、管路等部件均采用快拆接头连接，更换易损件时无需整体拆解车架，大幅降低运维难度。针对不同作业场景的适配性，该设备可根据加注油料的类型更换对应耐腐蚀性的密封件与软管，加注高粘度油料时可更换大流量泵芯，满足不同工况的加注需求；车架平板上预留了额外的安装孔位，可根据使用需求加装小型废油收集桶、工具挂架等附件，拓展设备的使用功能。
