微型四轴FPV竞速穿越无人机结构设计

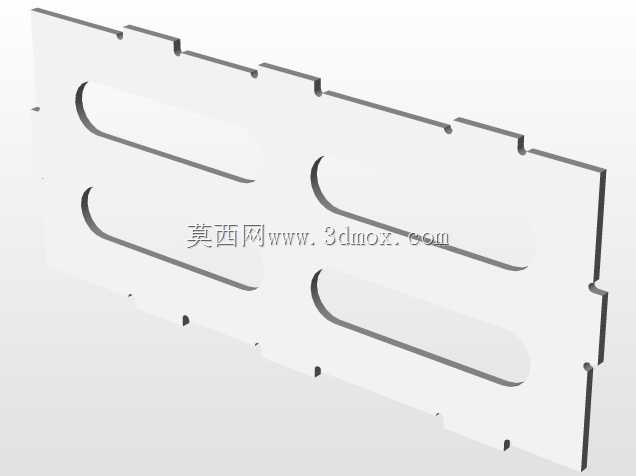

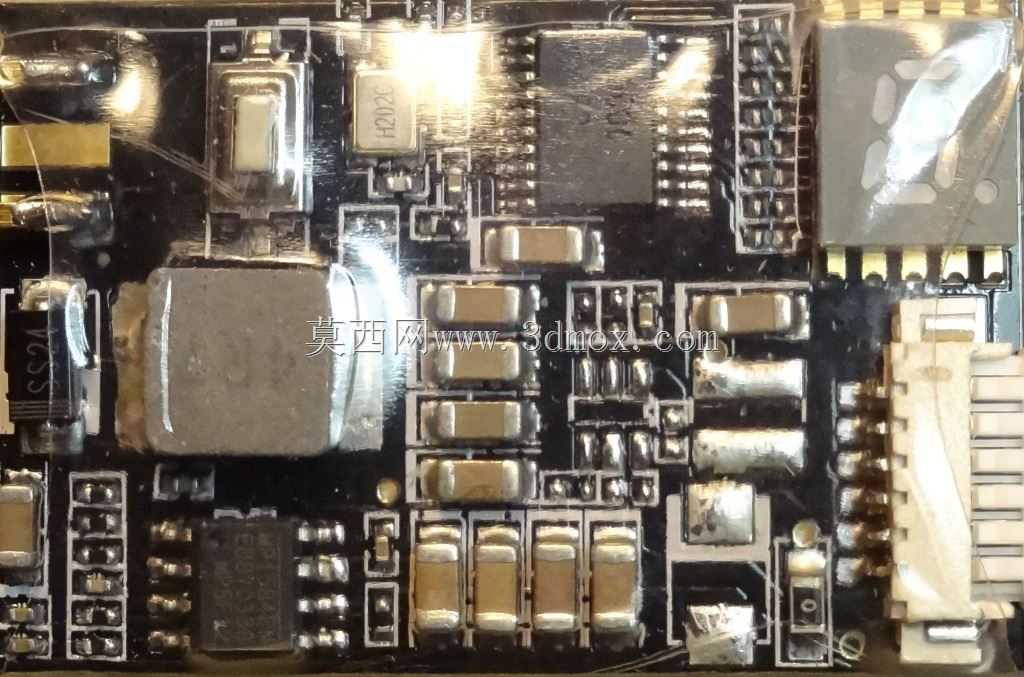

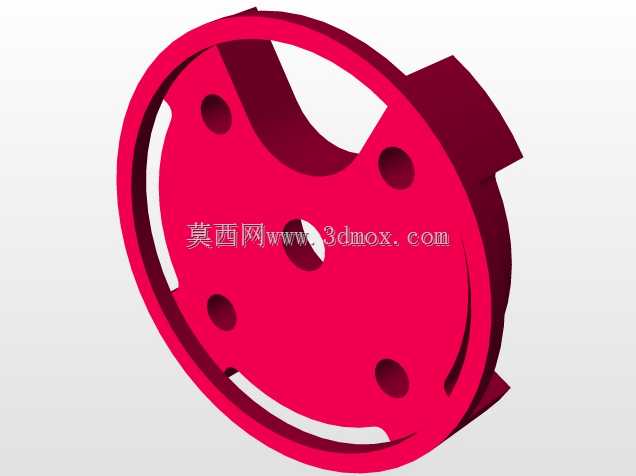

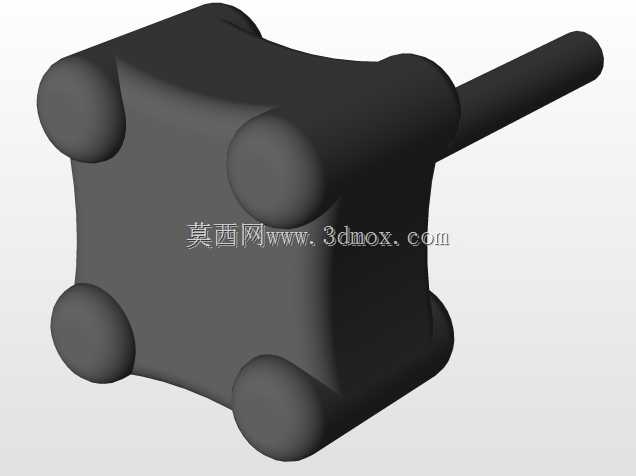

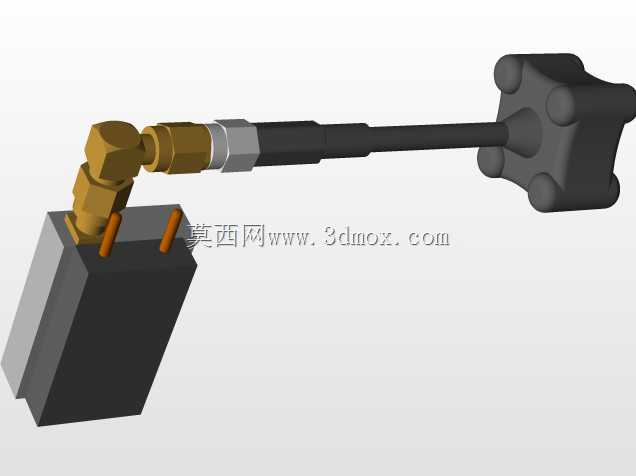

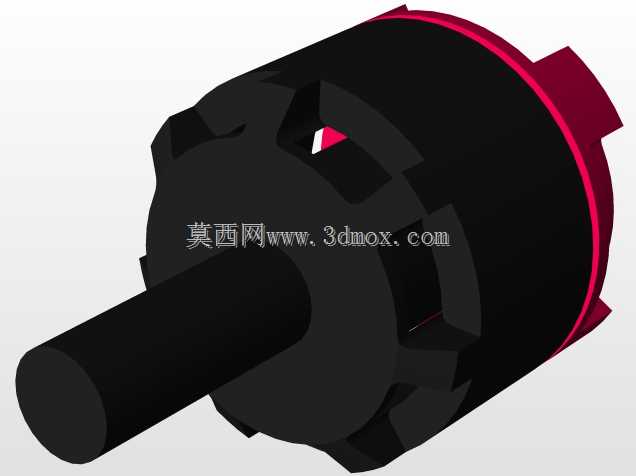

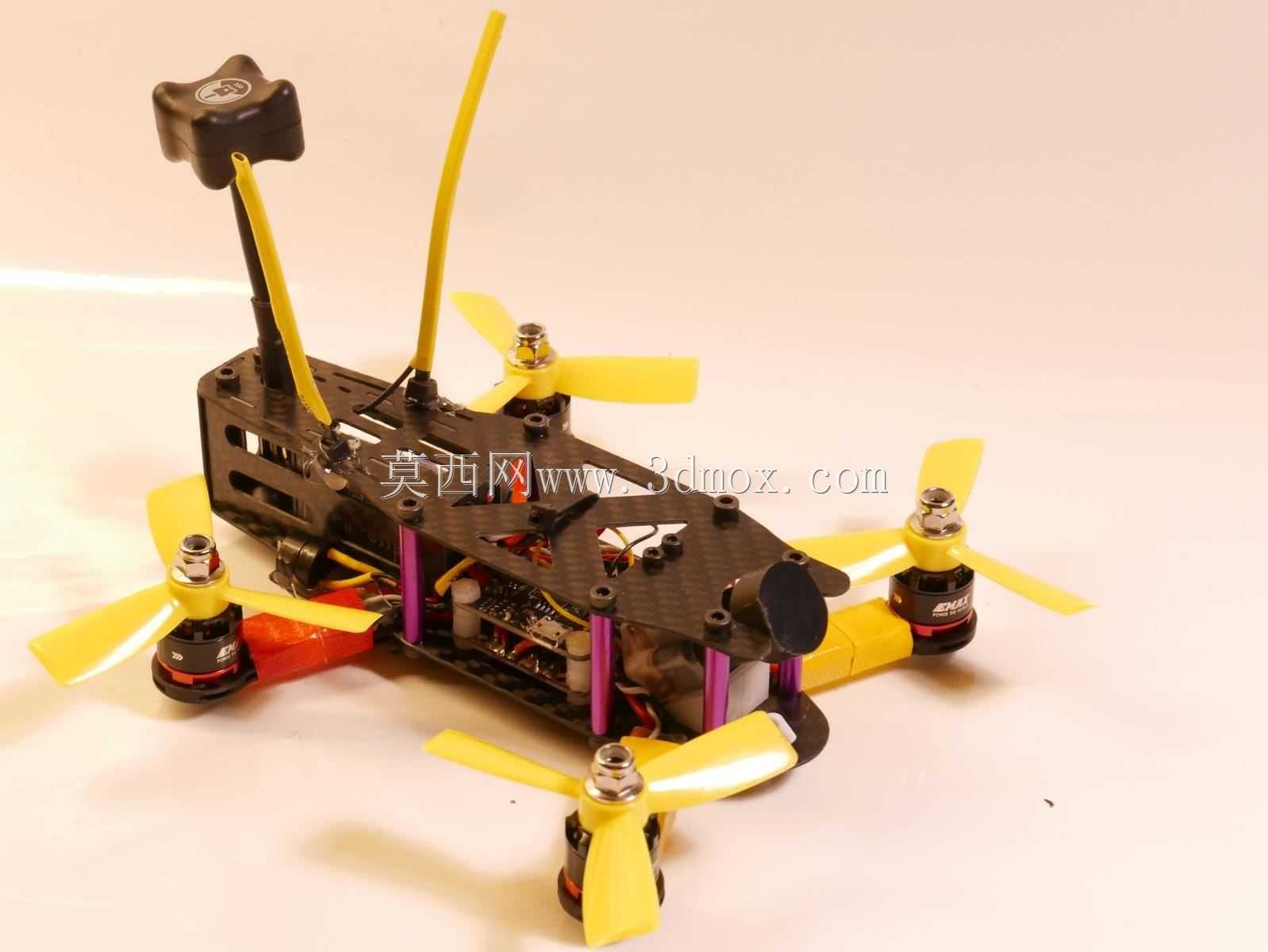

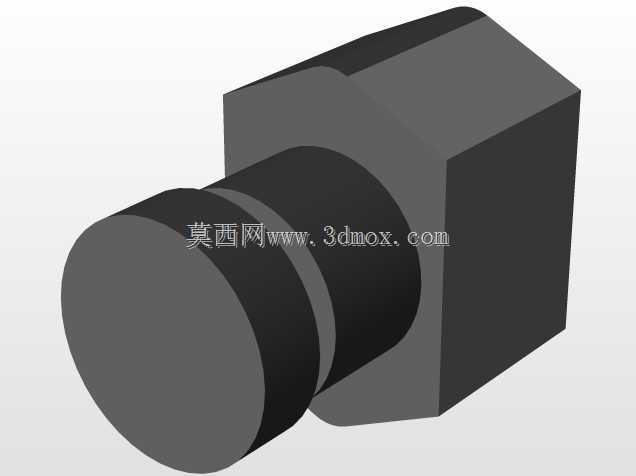

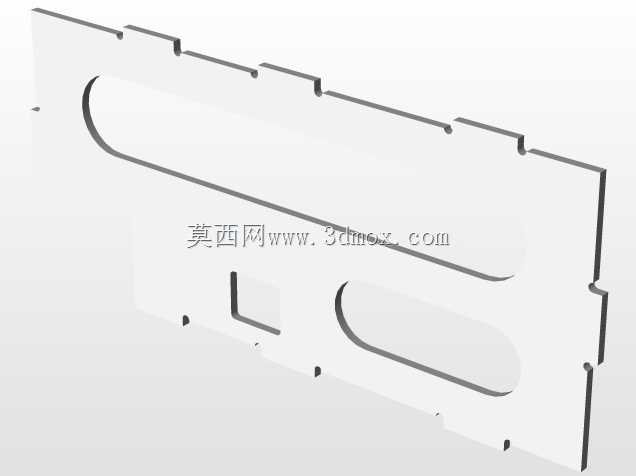

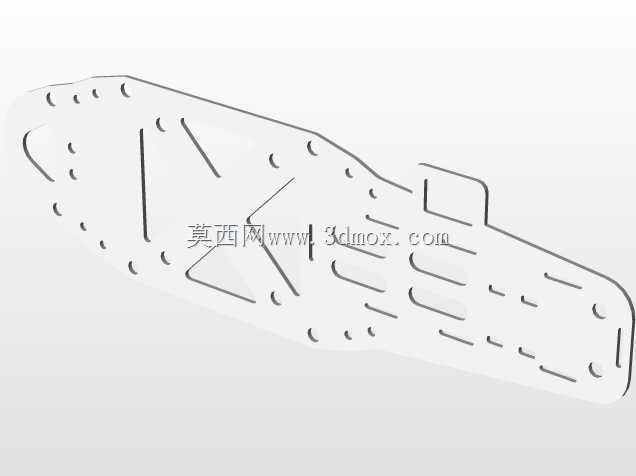

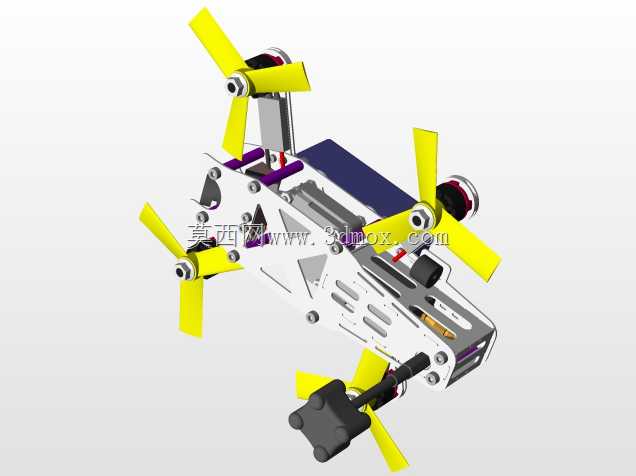

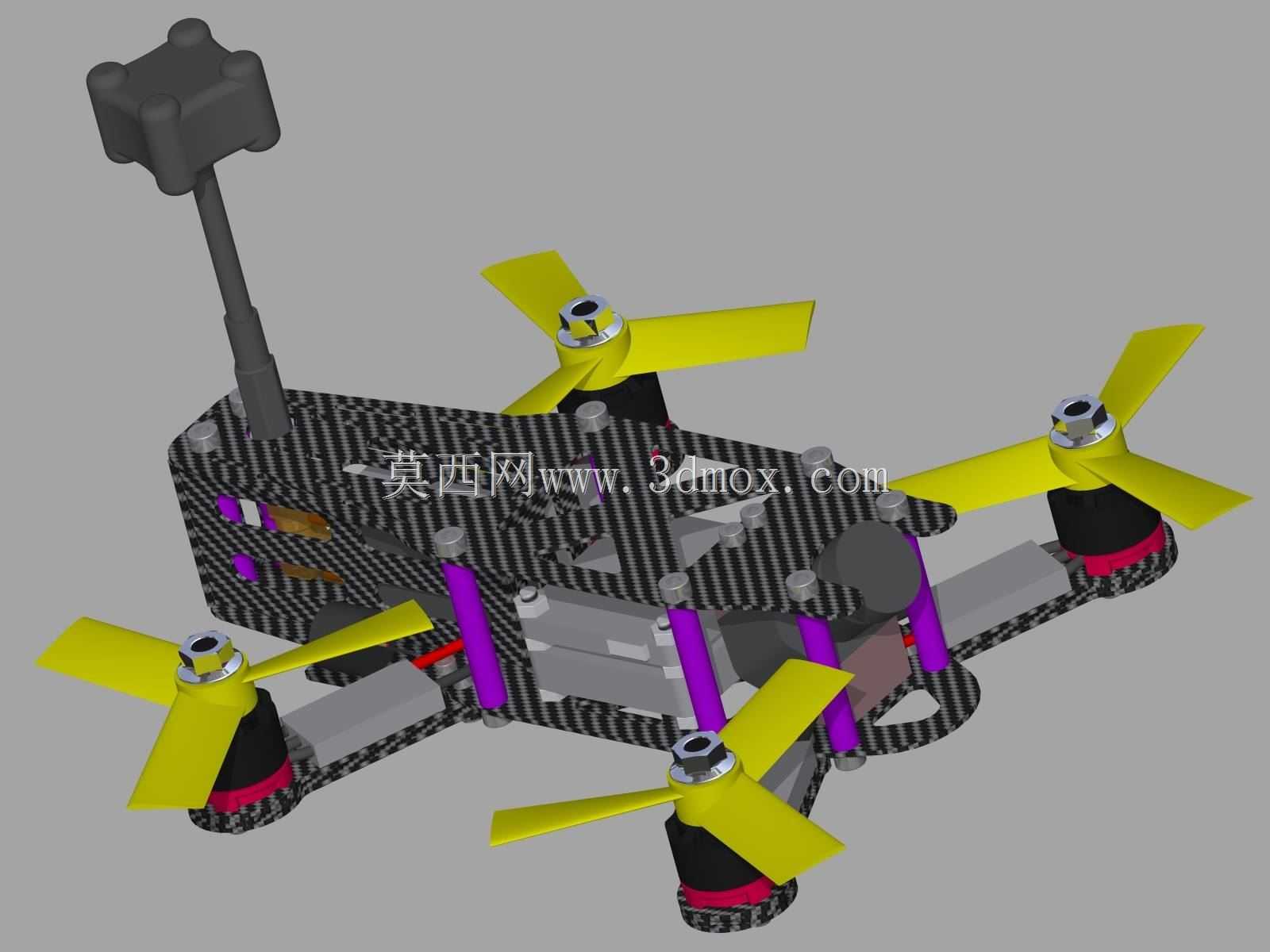

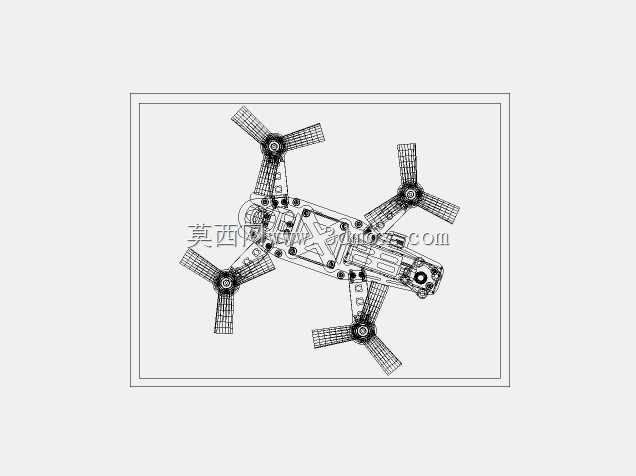

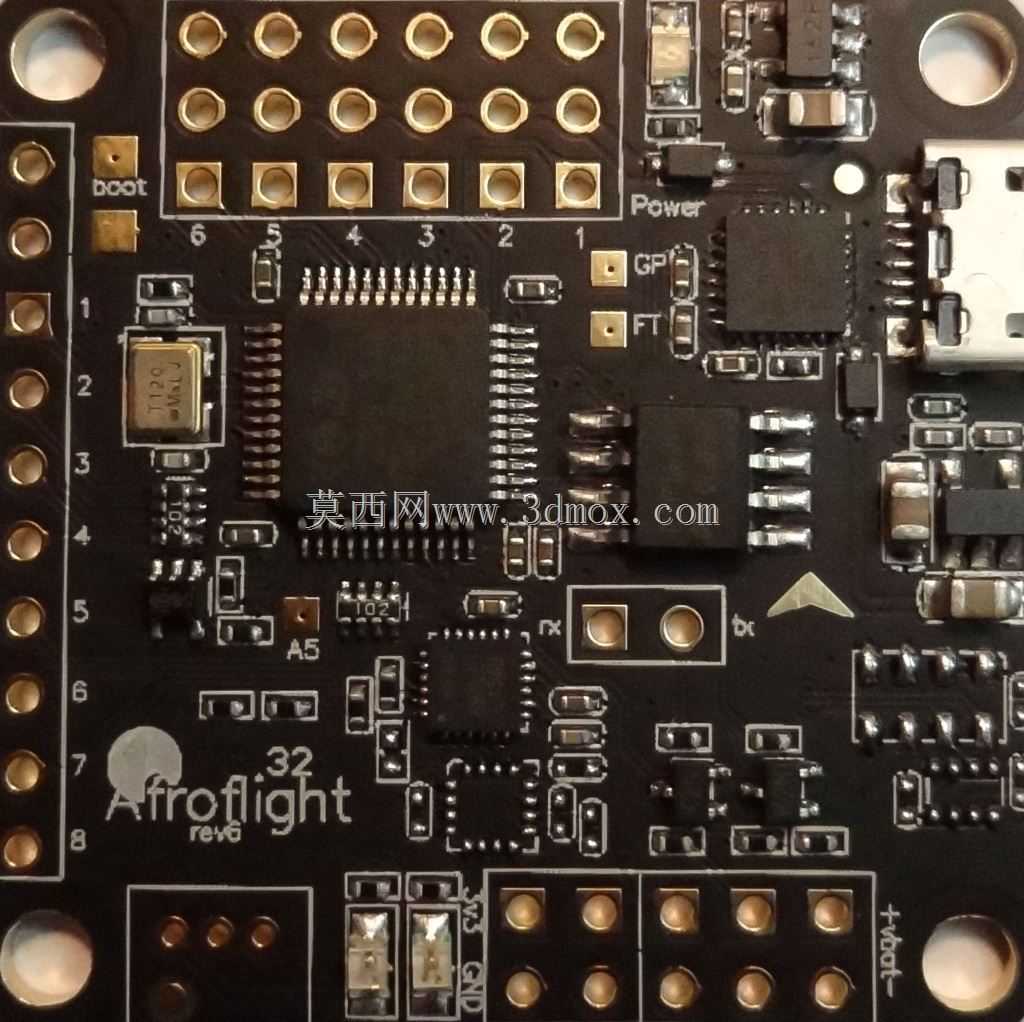

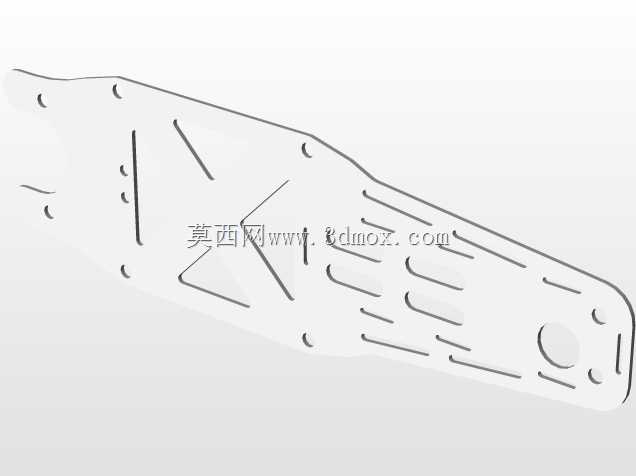

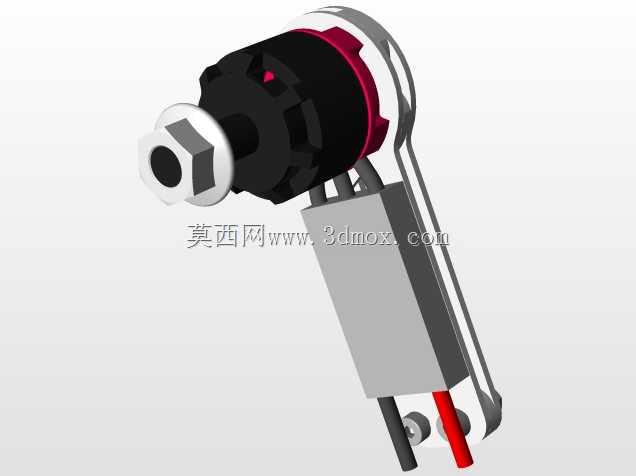

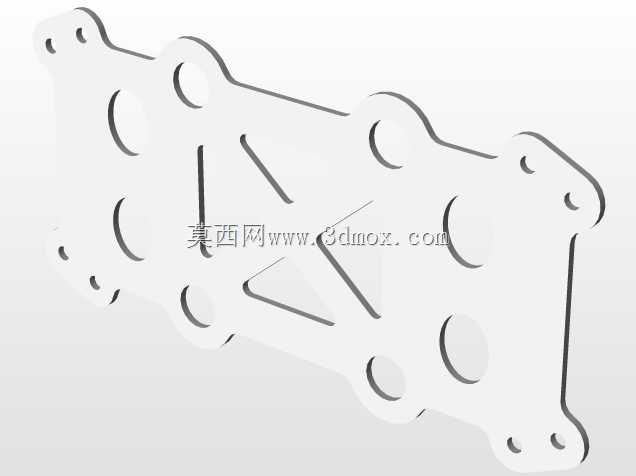

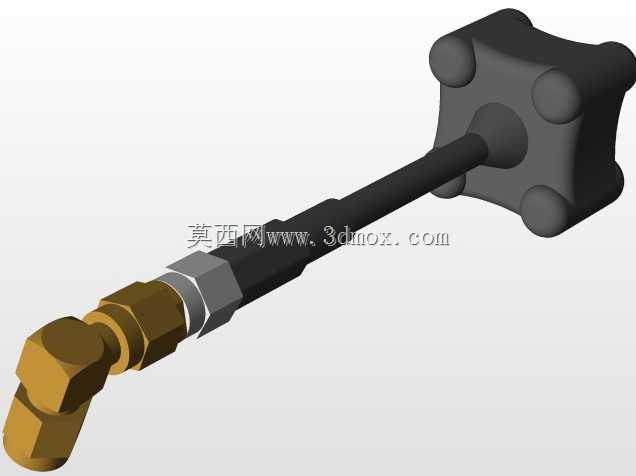

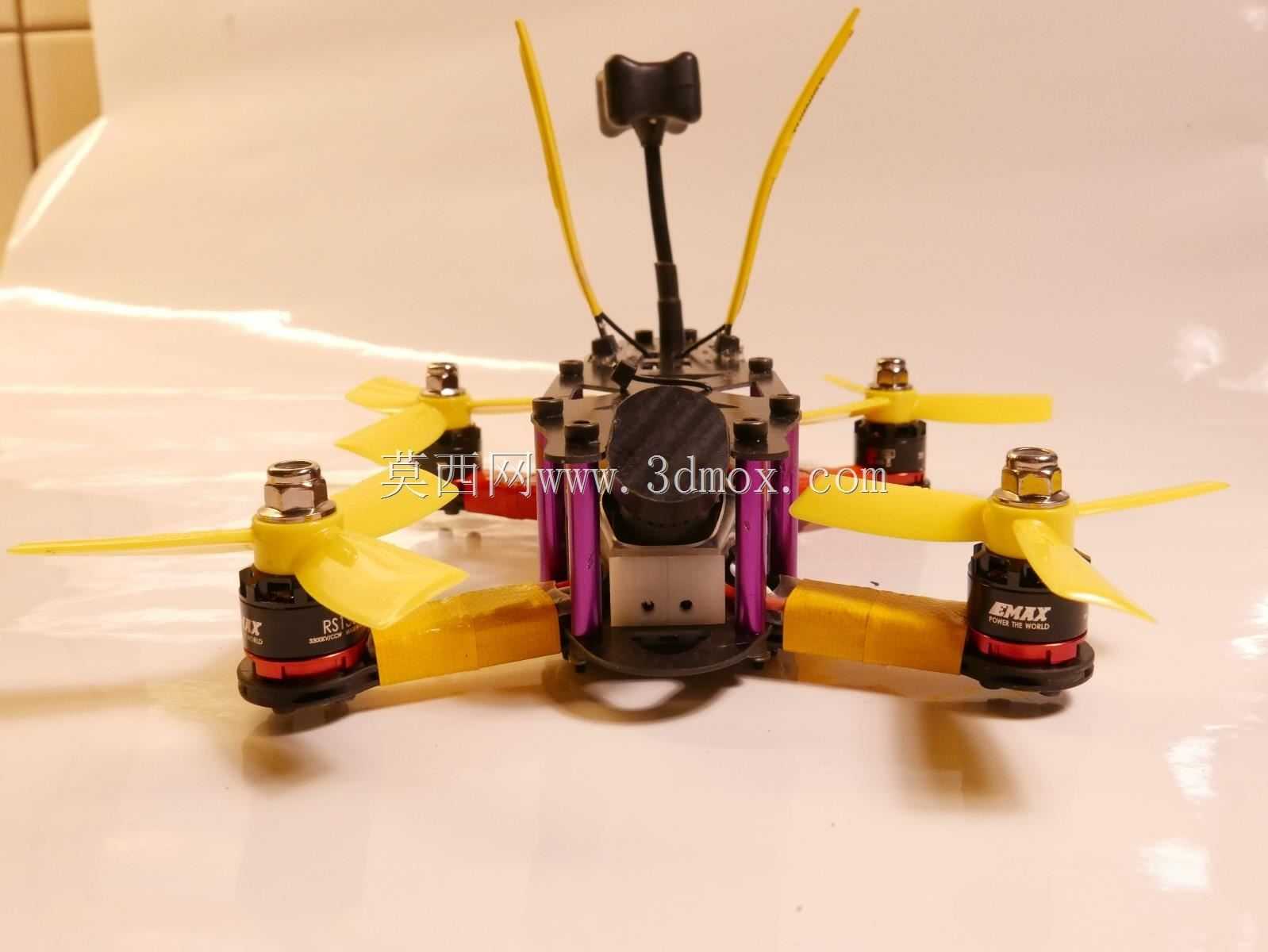

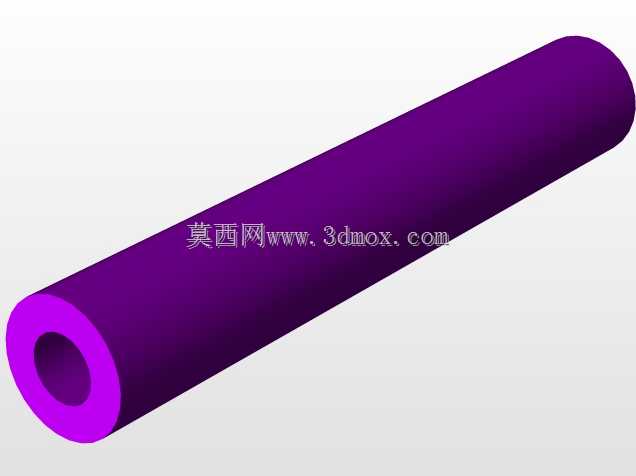

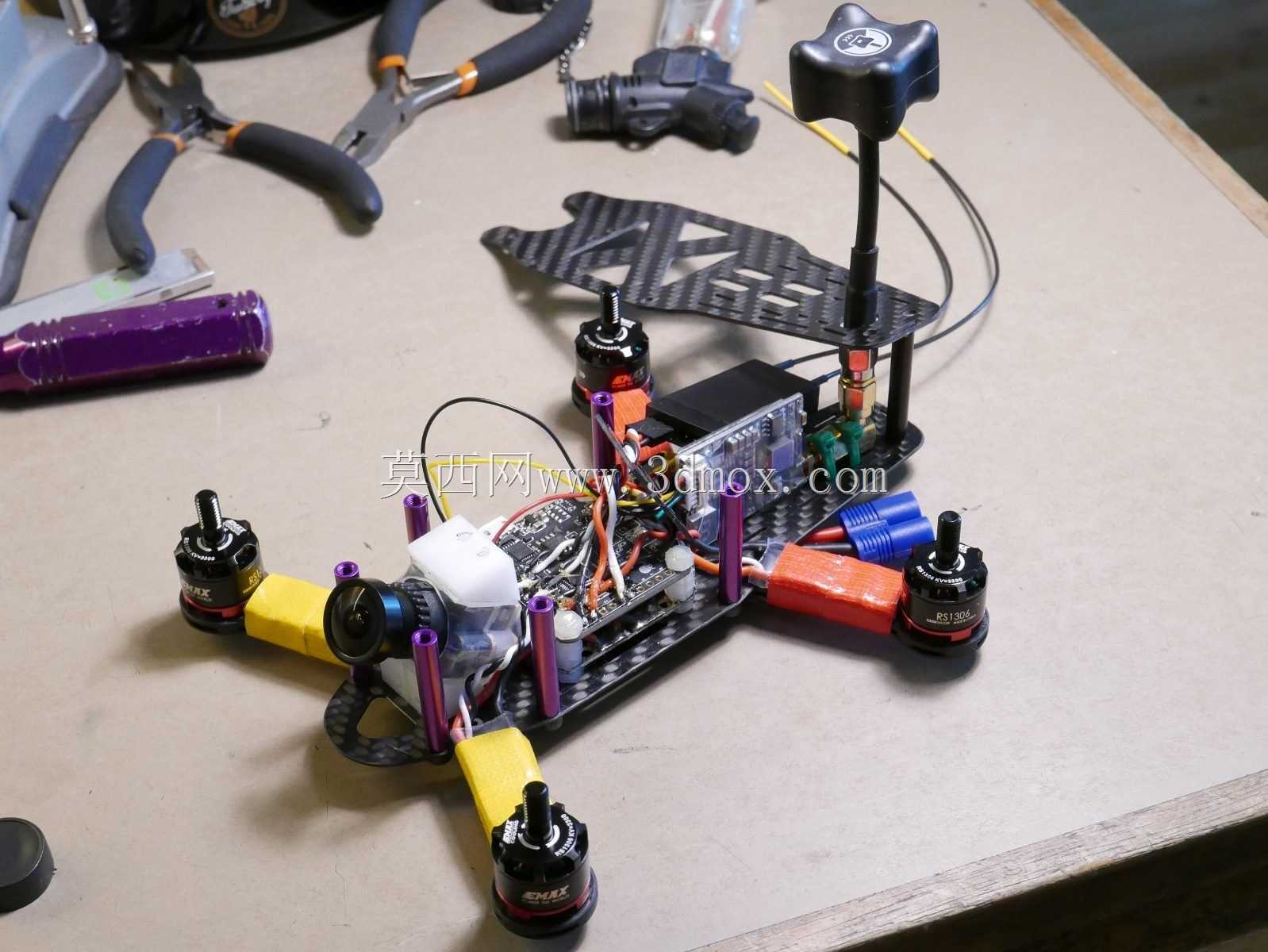

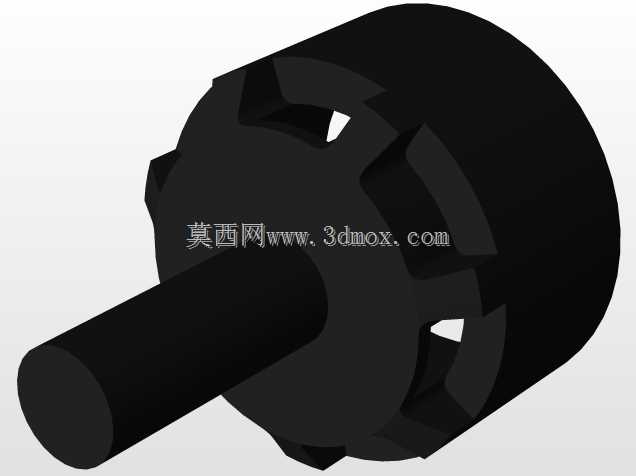

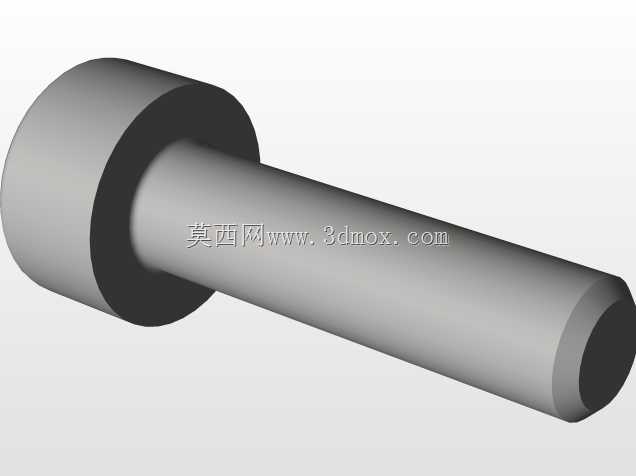

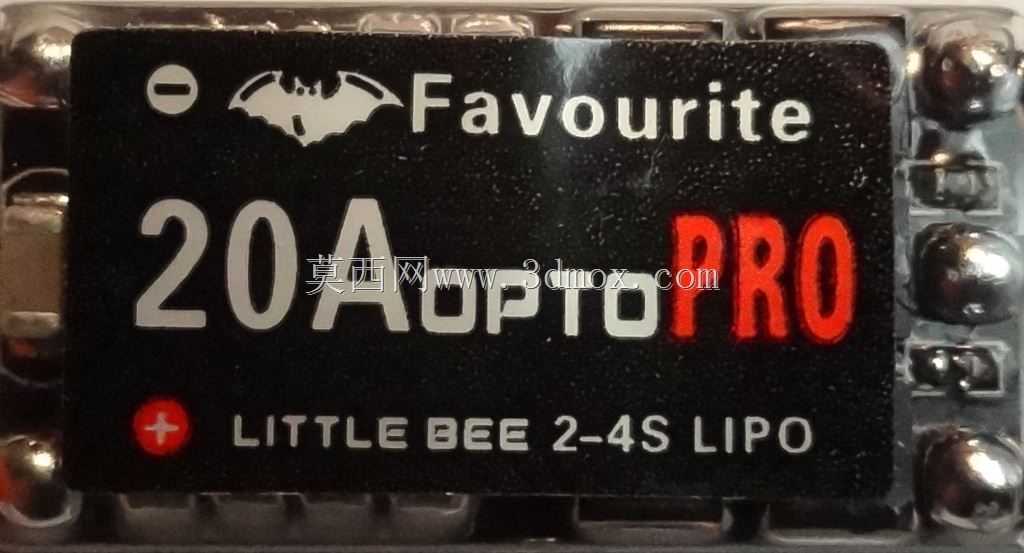

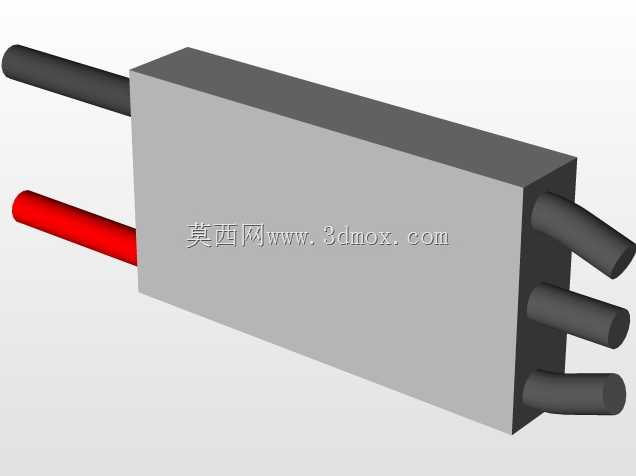

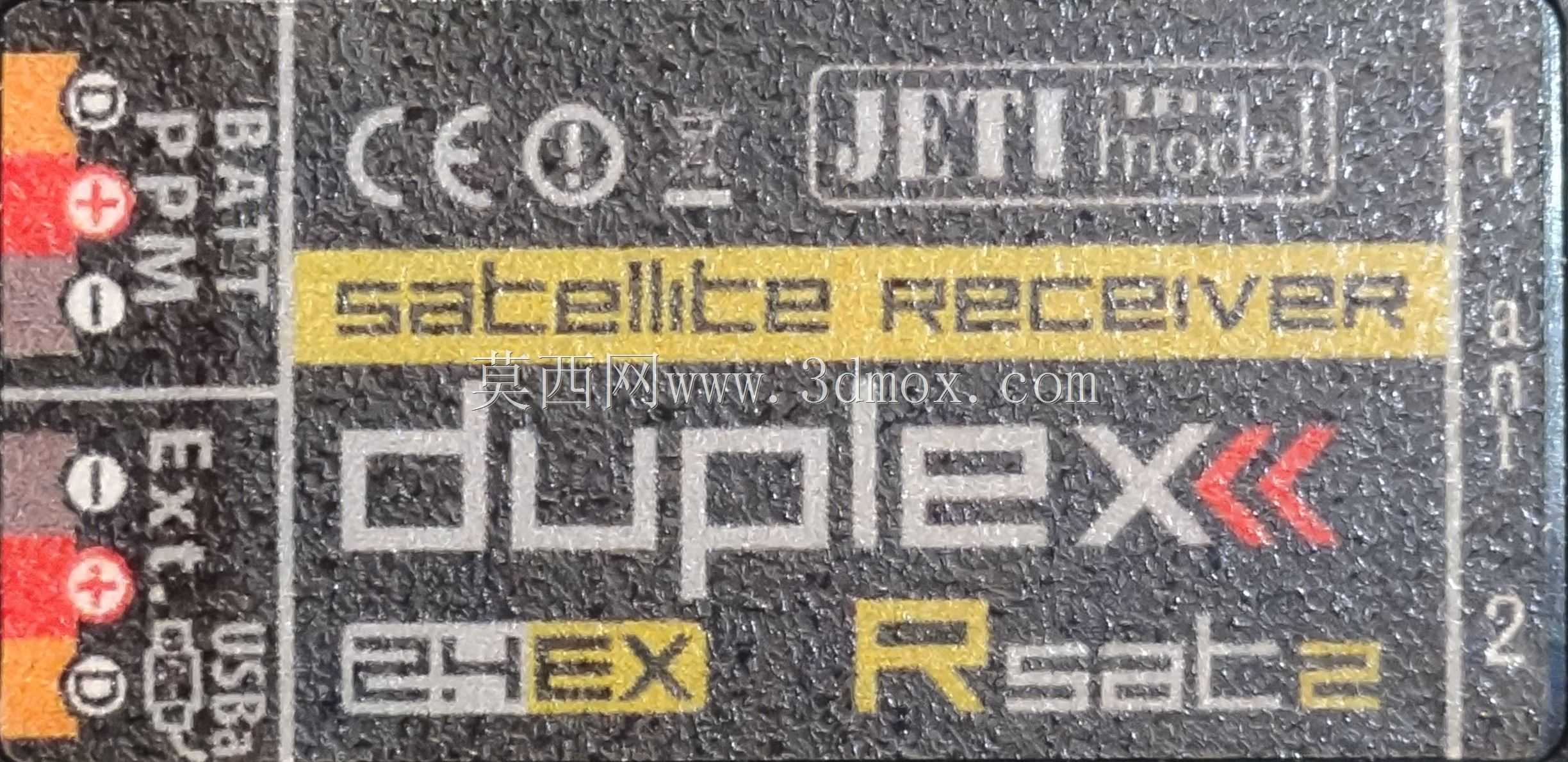

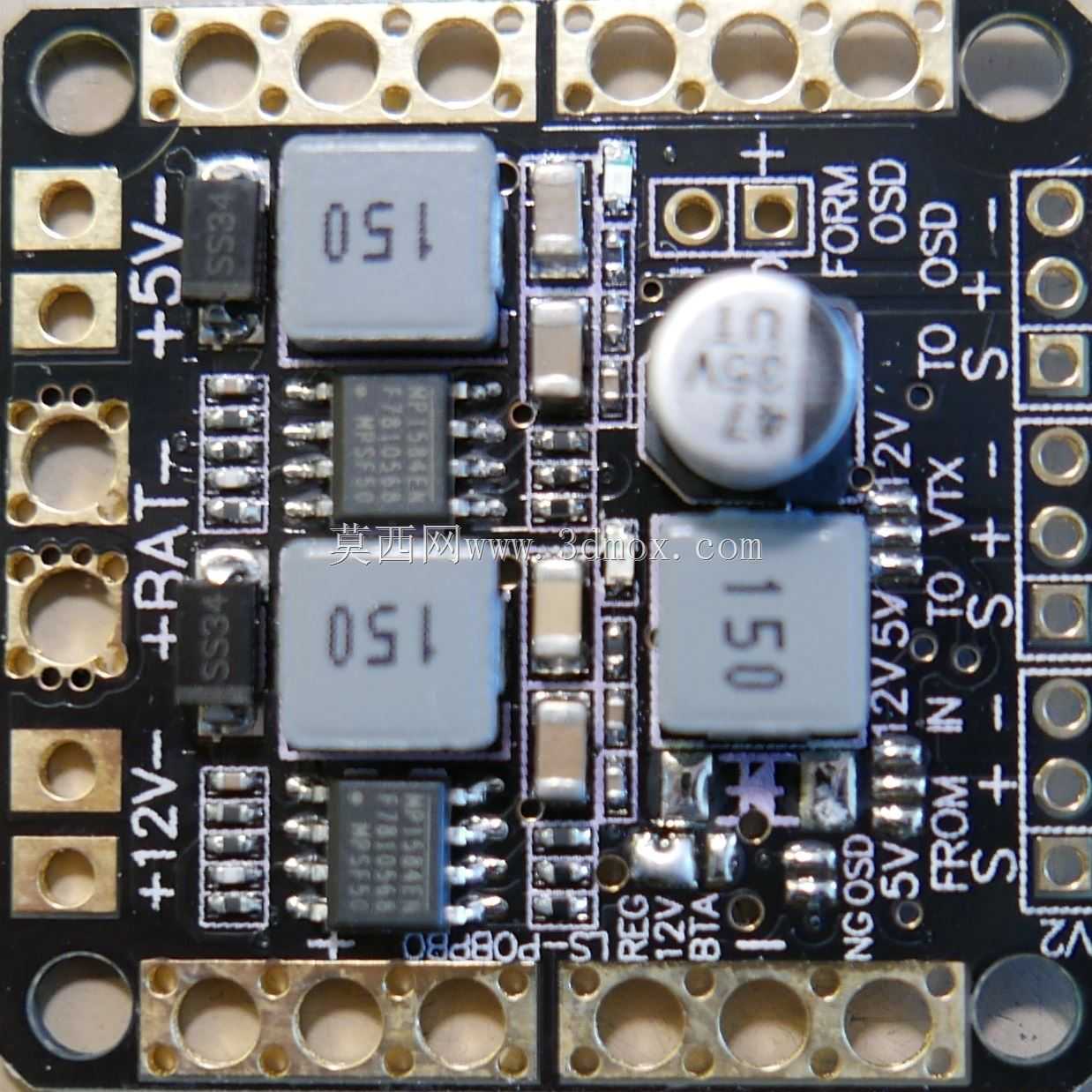

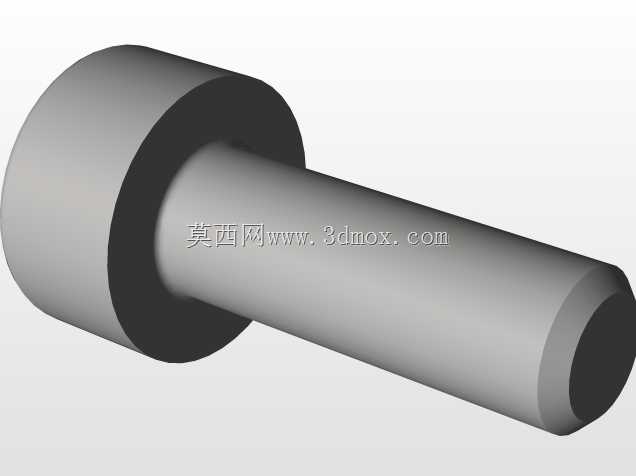

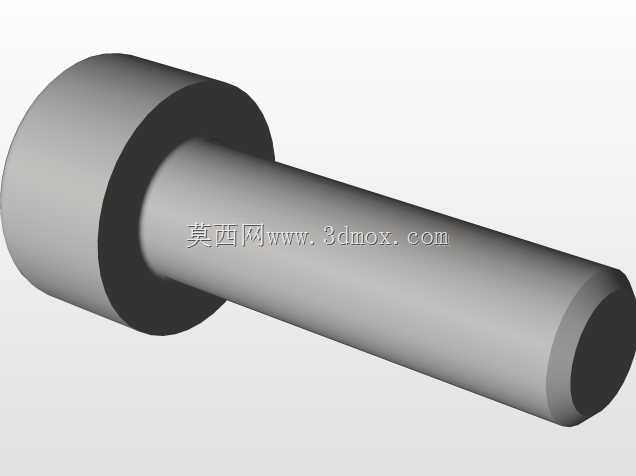

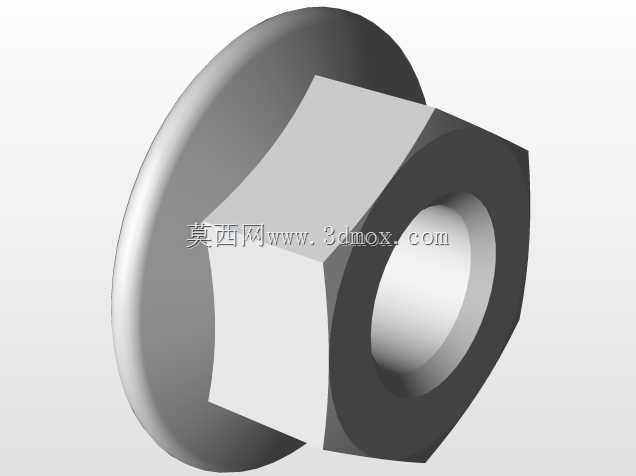

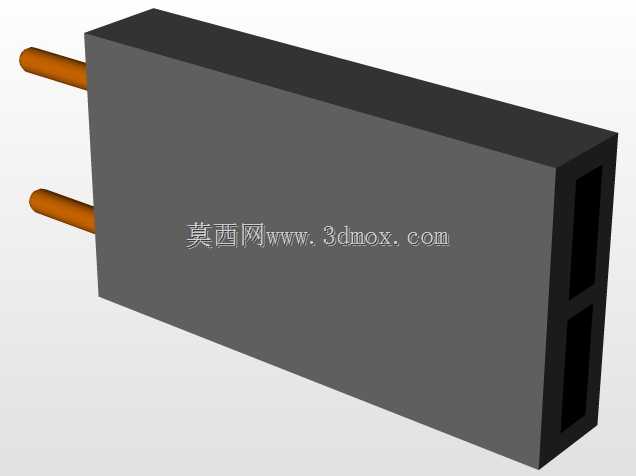

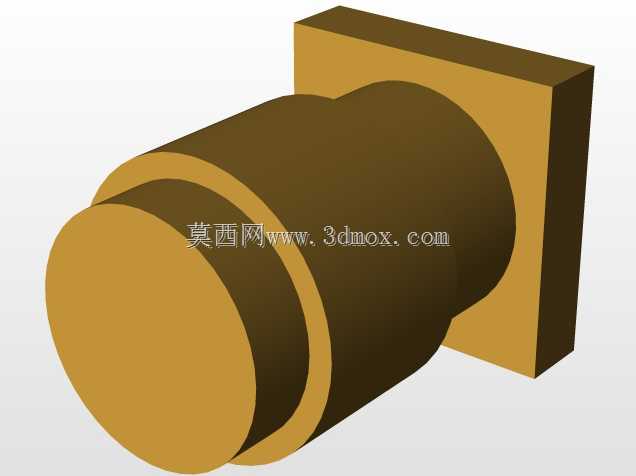

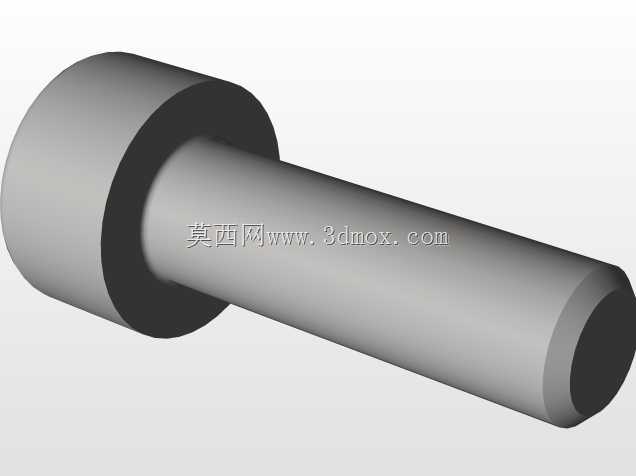

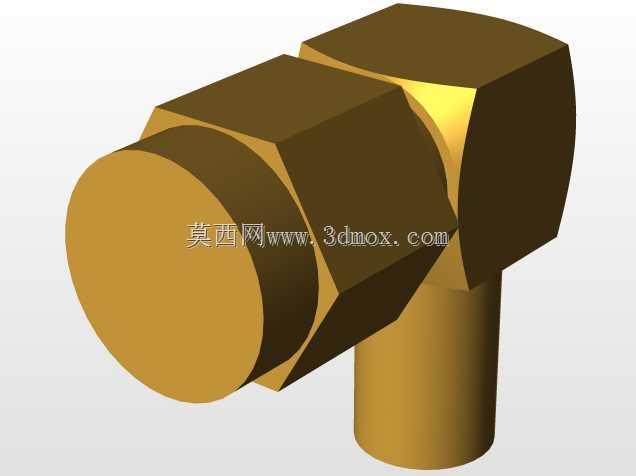

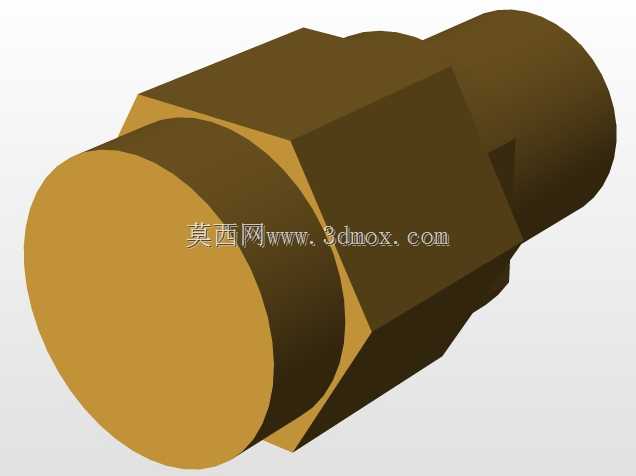

该款微型四轴穿越机主要面向室内FPV竞速、狭小空间近距航拍、户外微场地穿越飞行场景设计，可适配日常休闲飞行、新手入门练习、微型赛道竞技等多种使用需求，相比大尺寸穿越机具备更强的空间适应性，能够在楼道、林间、小型室内场馆等常规穿越机无法进入的区域完成灵活飞行动作，同时碰撞损坏风险更低，适合高频次飞行练习使用。整机采用正X型四轴布局，机臂与主体机架采用轻量化高强度结构设计，机架主体使用碳纤维板材搭配紫色铝合金立柱作为支撑结构，在保证机架整体抗扭刚度的同时最大限度降低整机自重，机臂末端集成电机安装座，可直接适配标准规格的无刷电机，电机安装位预留了标准孔距，无需额外改装即可完成动力组件的快速装配。机臂外侧设计有黄色的防撞保护结构，能够在飞行碰撞时吸收冲击能量，避免电机、螺旋桨直接撞击硬物造成损坏，同时保护结构与机臂采用快拆式连接设计，损坏后可单独更换无需替换整个机臂，降低日常使用维护成本。飞控安装区域位于机架中心位置，预留了标准飞控安装孔位，可适配主流微型飞控的安装尺寸，飞控上方预留了图传天线、GPS模块、摄像头的安装空间，顶部的图传天线采用直立式安装设计，能够最大化信号覆盖范围，减少机架结构对图传信号的遮挡，保证飞行过程中画面传输稳定。动力系统适配1103-1303规格的微型无刷电机，搭配三叶螺旋桨能够提供充足的起飞拉力，电池仓位于机架下部，可适配850mAh至1300mAh规格的锂电池，电池安装位预留了绑带固定槽，可根据使用需求更换不同容量的电池，平衡飞行续航与整机重量。整机安装边界紧凑，对角线电机轴距适配155级别穿越机的通用尺寸，所有电子元件的安装位置都经过走线优化，电源线、信号线可沿机架内部线槽排布，避免飞行过程中线材被螺旋桨打到，同时减少外露线材带来的风阻影响。整机重心经过优化设计，电池、飞控、图传等重量较大的组件都布置在机架中心附近，保证飞行过程中姿态稳定，操控响应跟手，能够完成翻滚、急转、穿障等复杂特技动作，满足竞速飞行的操控需求。
