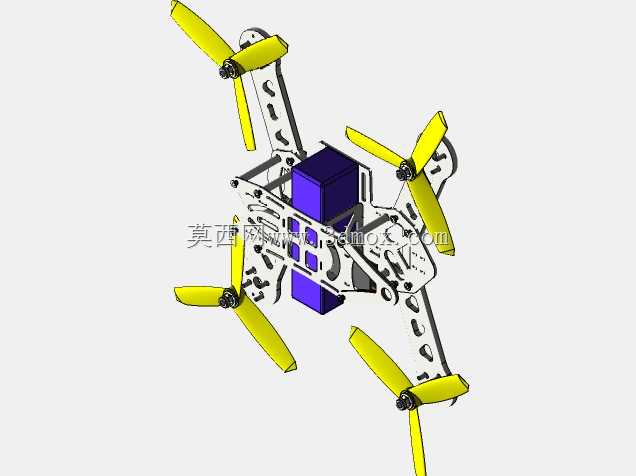

250级四轴竞速穿越无人机机架结构

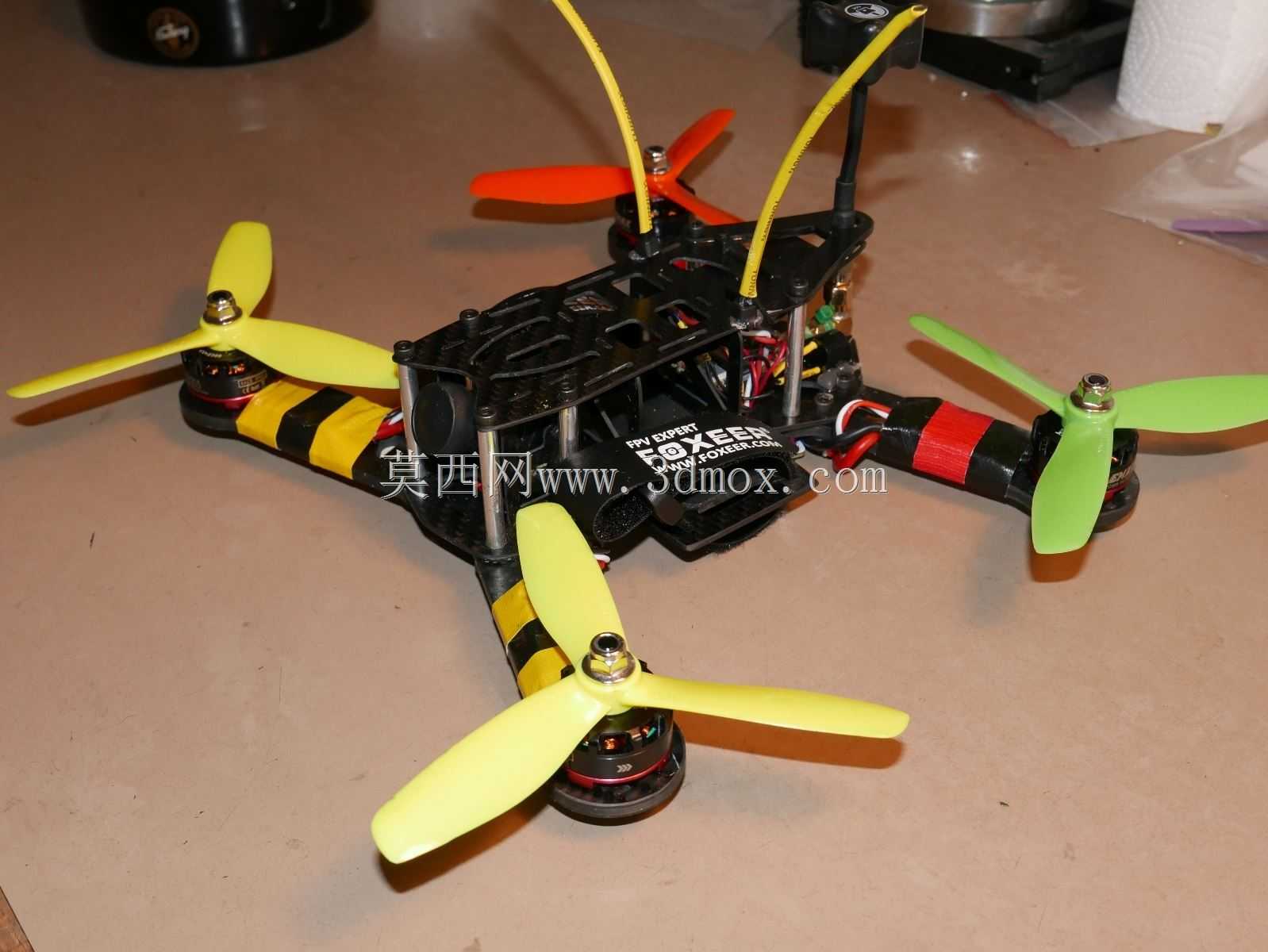

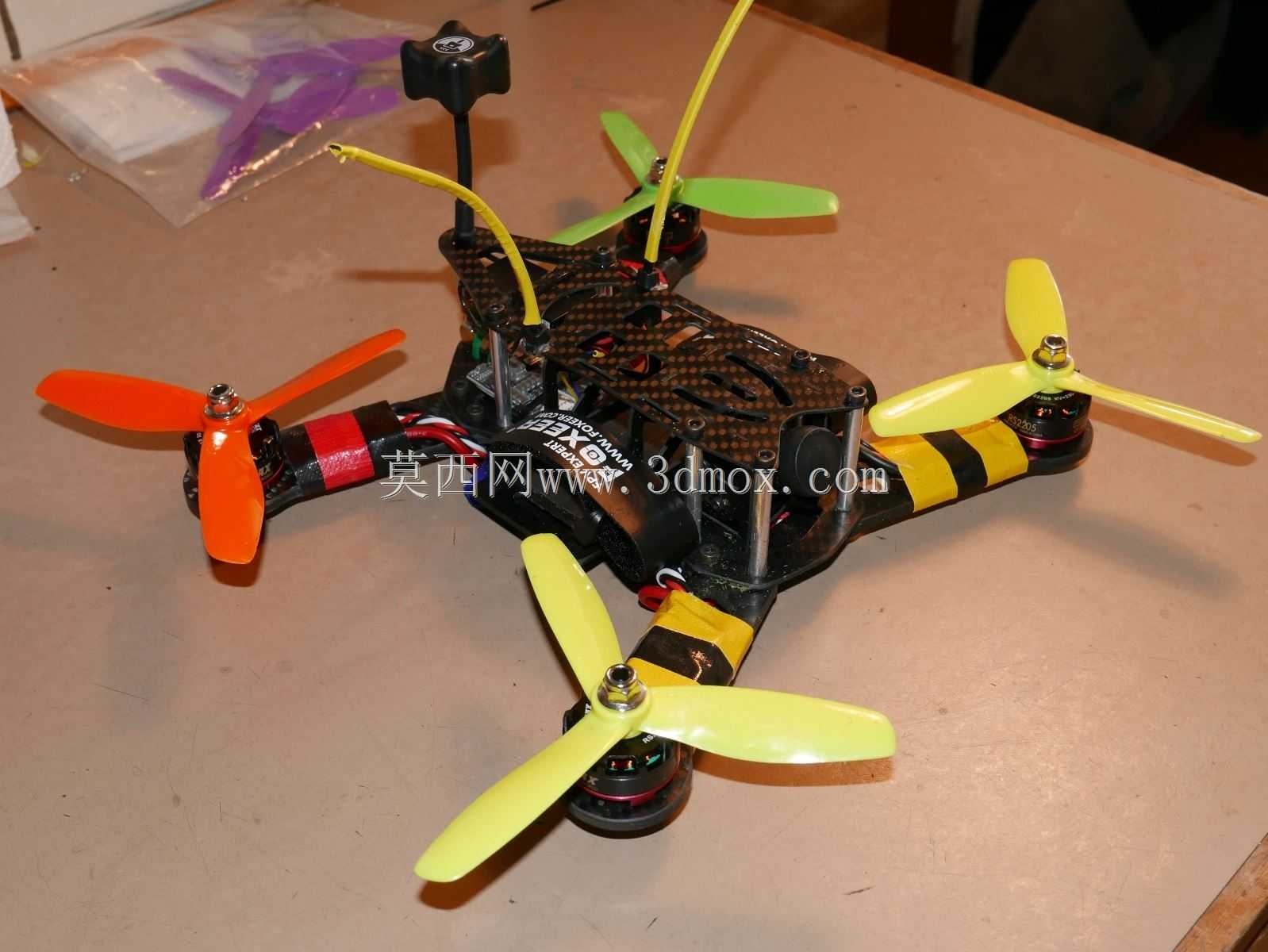

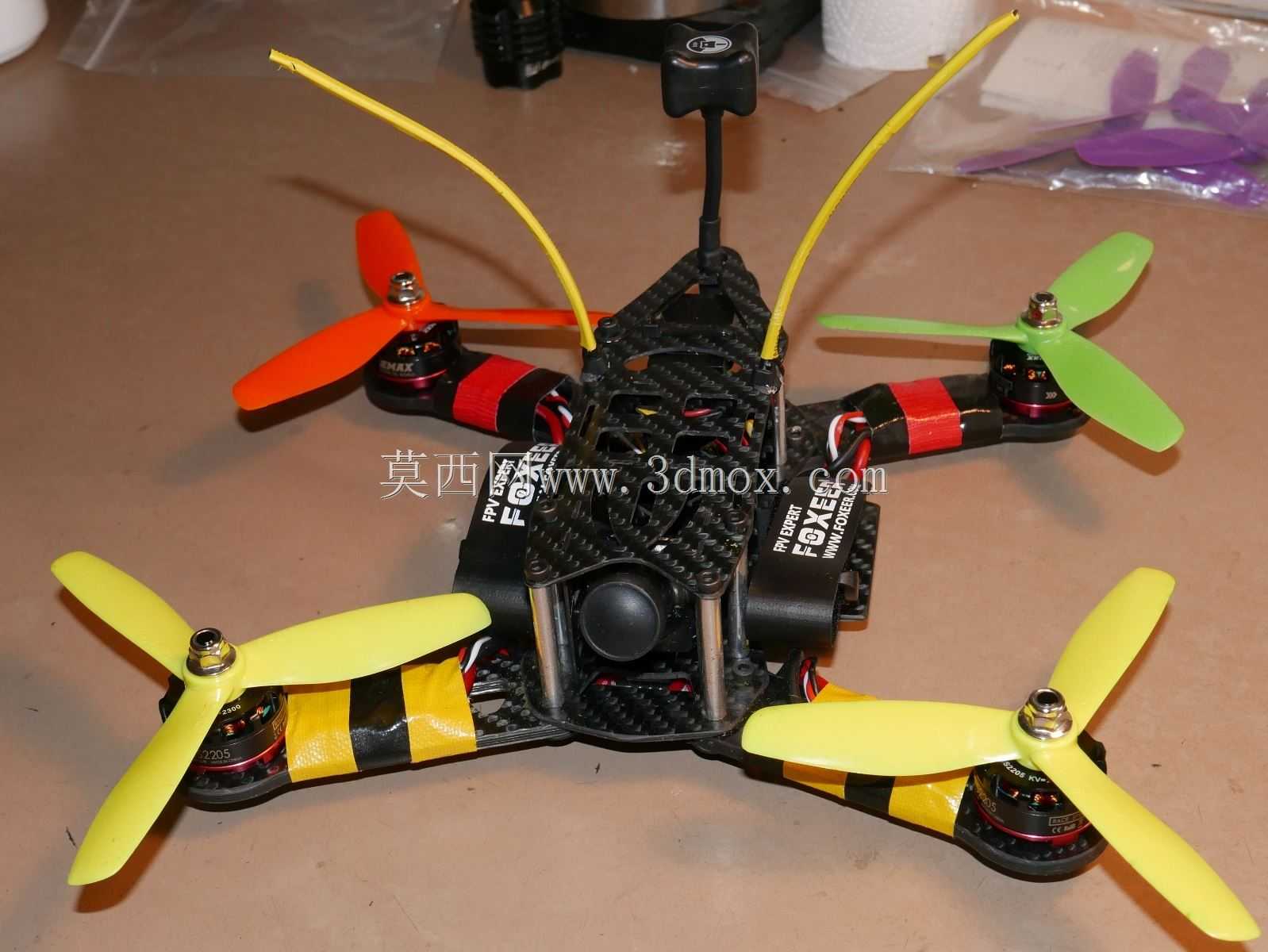

该款250轴距级别的四轴竞速飞行器，主要面向航模竞速赛事、户外穿越飞行、低空近距航拍作业场景设计，是当前FPV穿越飞行领域应用较为广泛的中小型飞行载具。在实际使用场景中，这类四轴飞行器既可以参与专业级别的无人机竞速赛事，完成穿障、绕标、高速冲刺等竞技动作，也可搭载轻量化图传与摄像设备，完成狭小空间内的近景航拍、场地巡检、户外探险跟拍等作业任务，相比大轴距航拍无人机，它的机动灵活性更强，能够在狭窄的林间、楼宇间隙、室内场馆完成复杂航线的飞行作业。

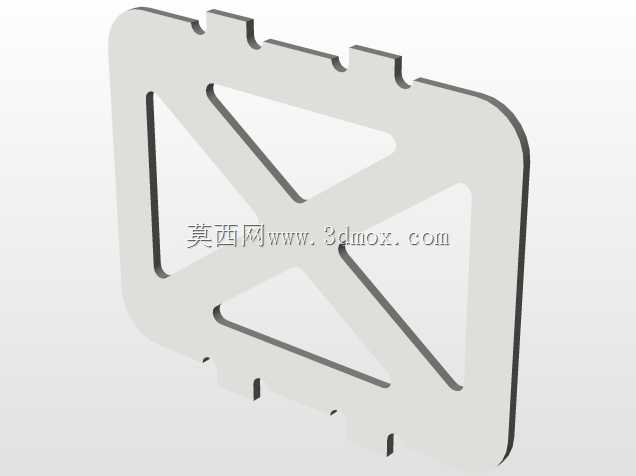

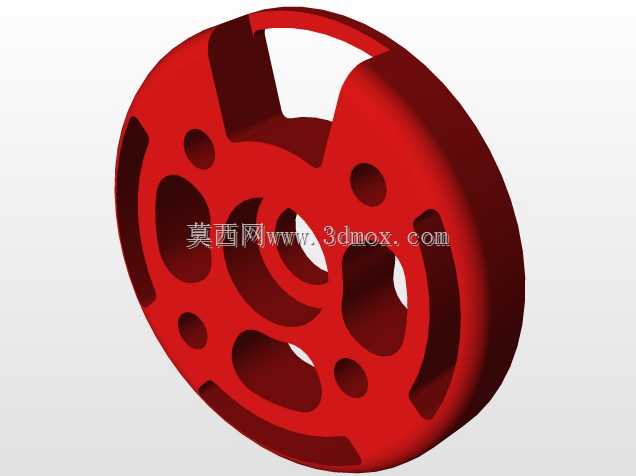

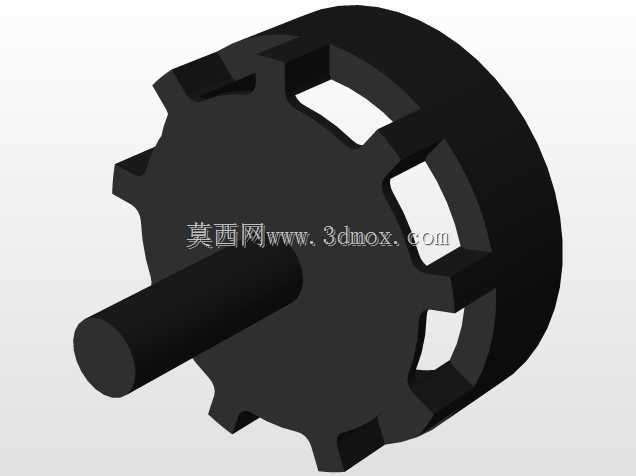

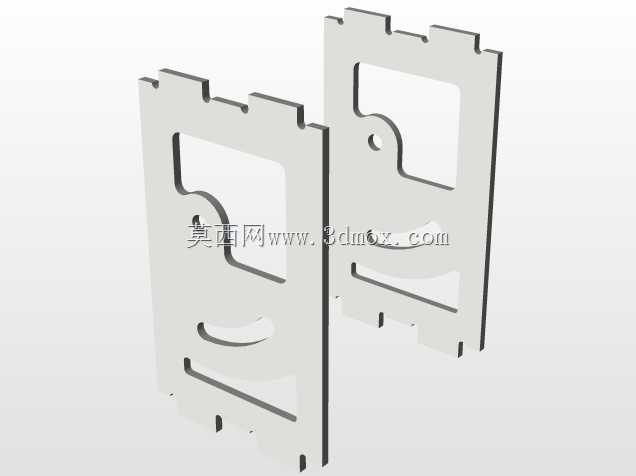

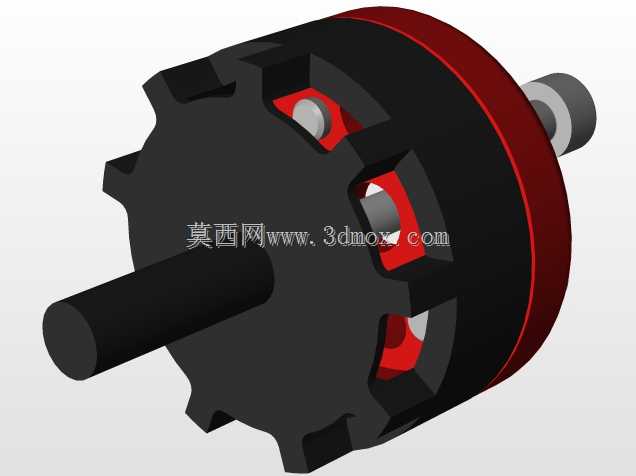

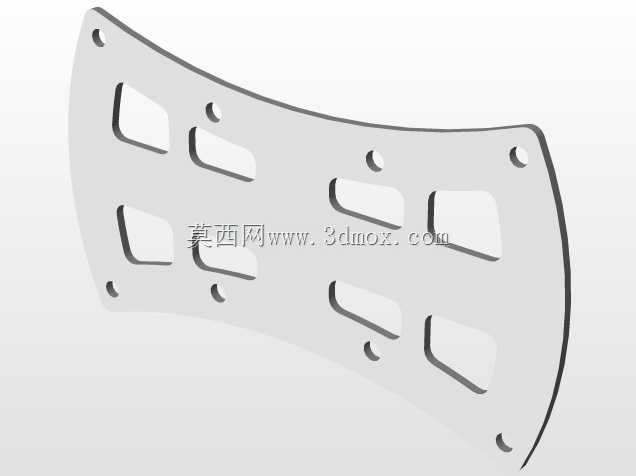

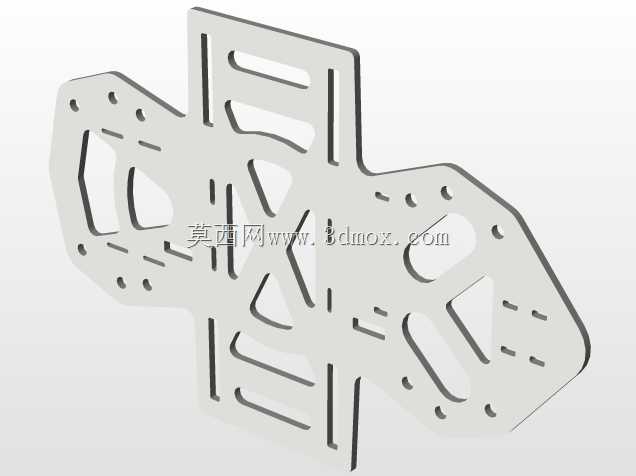

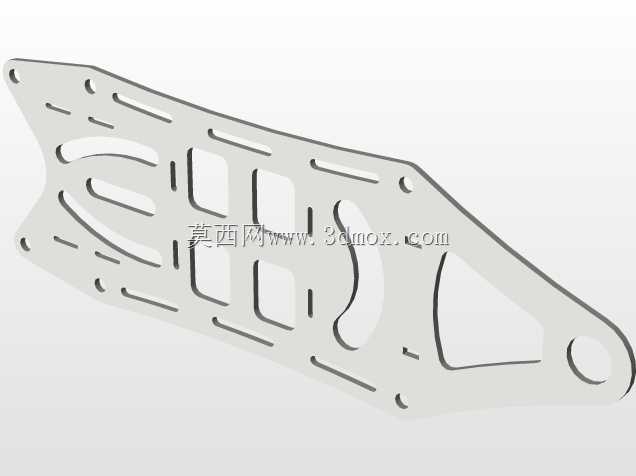

从功能特性来看，该机型采用四轴交叉动力布局，四个机臂呈X型排布，这种布局能够让整机的动力输出更均衡，转向与姿态调整的响应速度更快，适配高速飞行下的频繁姿态切换需求。机身主体采用碳纤维板材作为主结构材料，兼顾结构强度与轻量化需求，能够在高速飞行发生碰撞时吸收部分冲击能量，降低核心部件的损坏概率。机臂末端预留了标准无刷电机的安装孔位，适配主流22系列竞速无刷电机，搭配5寸三叶螺旋桨能够提供充足的推重比，满足高速飞行、特技动作的动力需求。

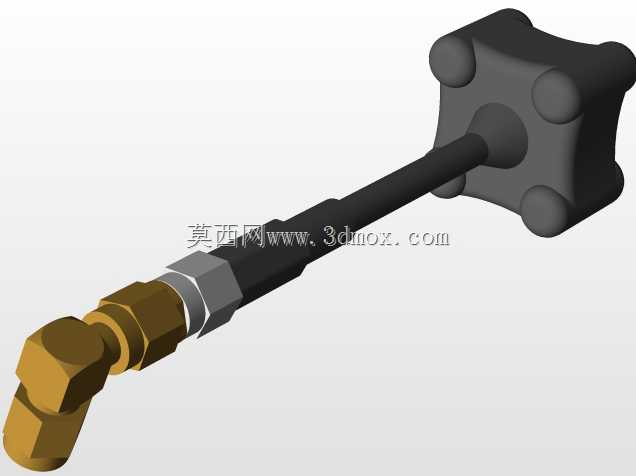

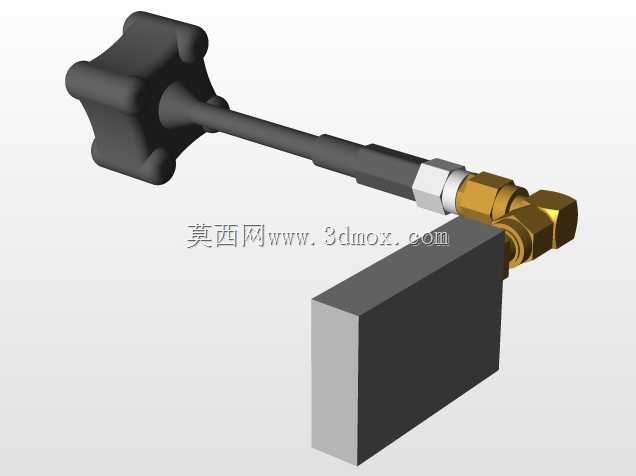

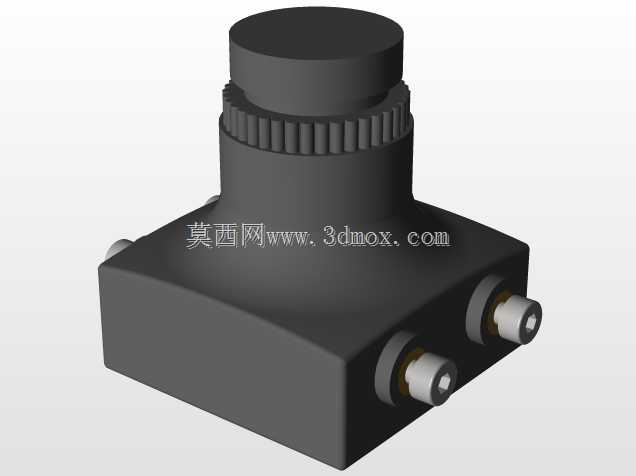

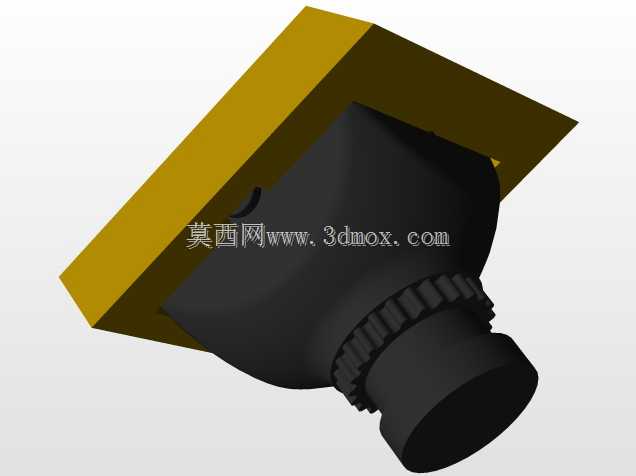

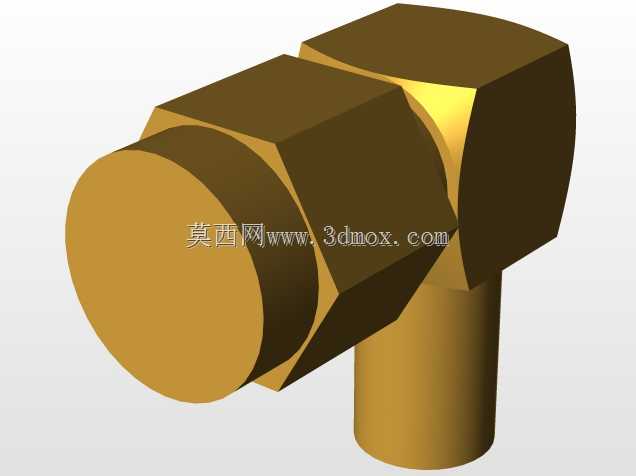

在设计思路上，该机型重点优化了重心布局，将飞控、电调、电池等核心部件的安装位集中在机身中心区域，确保不同容量、不同重量的动力电池安装后，整机重心始终保持在几何中心位置，避免重心偏移带来的飞行姿态偏差，降低飞控的调校难度，提升飞行稳定性。机身顶部预留了图传天线、GPS模块的安装位，能够兼容不同规格的图传与定位设备，机臂采用快拆结构设计，日常携带时可以快速拆卸机臂收纳，飞行前快速组装，提升外出飞行的便携性。

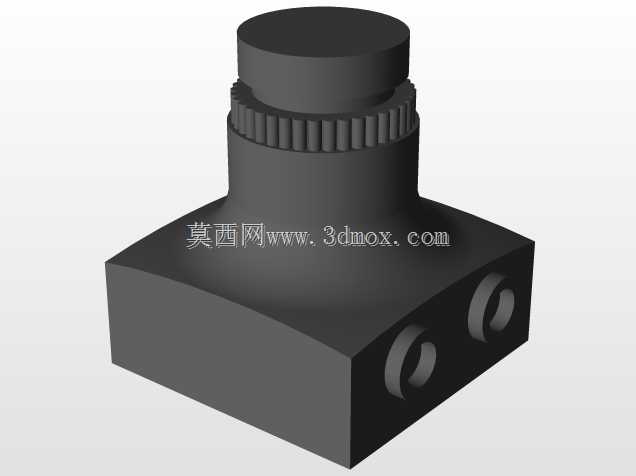

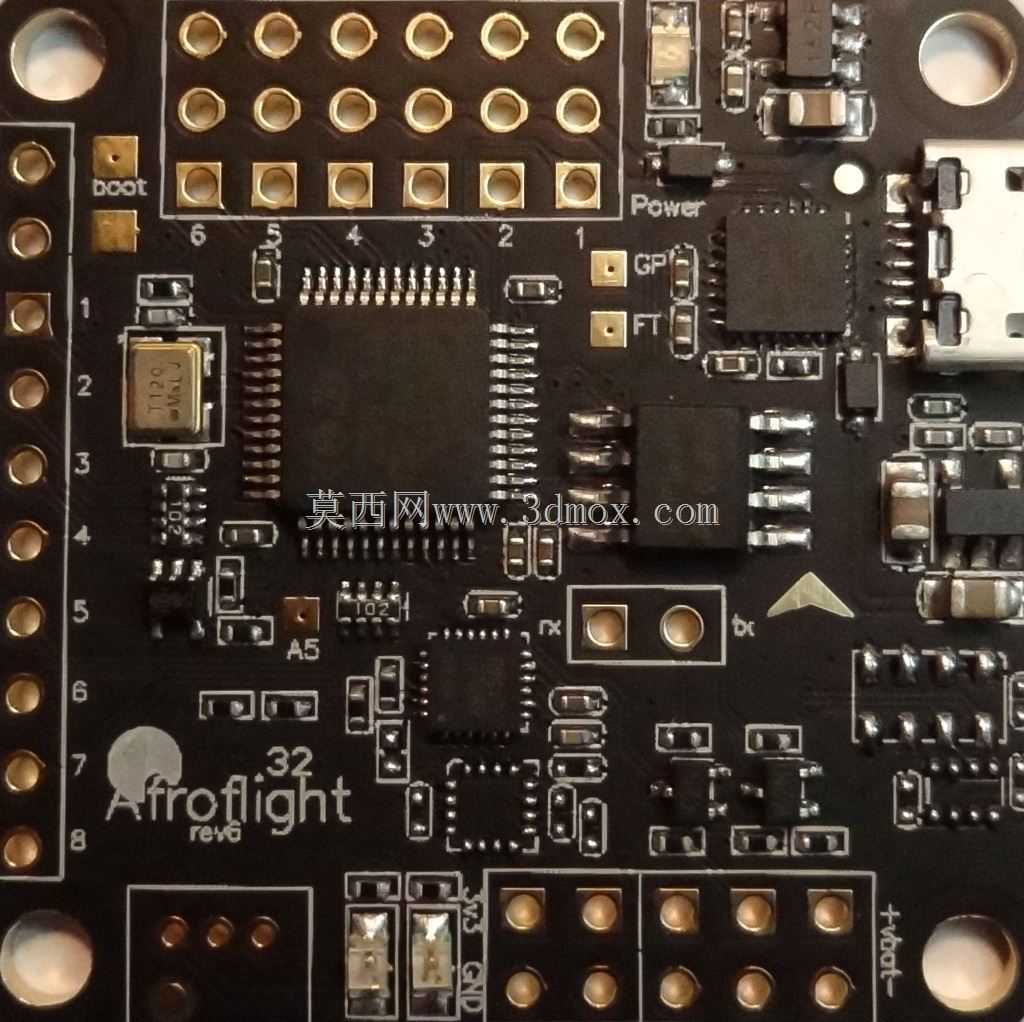

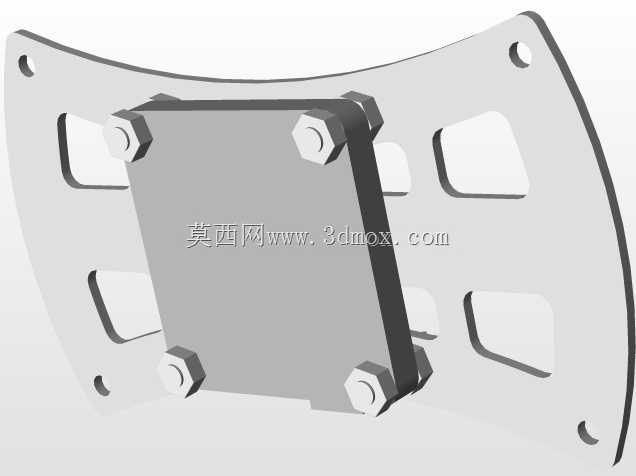

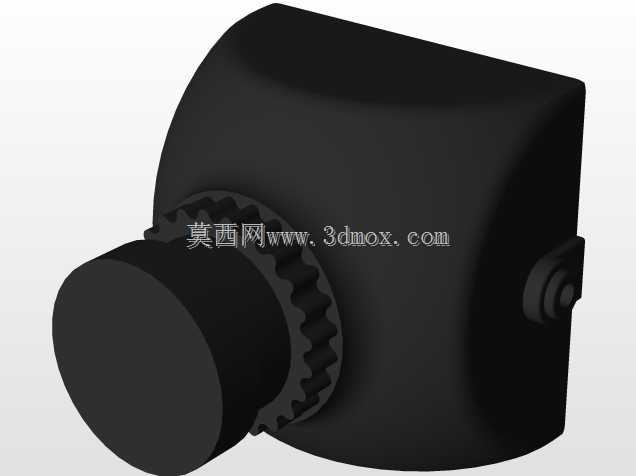

从安装边界与尺寸参数来看，该机型轴距为250mm，属于标准的5寸桨穿越机尺寸，机身主体宽度为120mm，不含螺旋桨的机身长度为160mm，机臂厚度为4mm，能够适配3-4S规格的锂聚合物电池，电池安装位可容纳宽度35mm以内、长度100mm以内的标准航模动力电池，飞控安装位兼容30.5*30.5mm标准孔位的主流飞控设备，电调可采用分立式安装在机臂末端，也可采用四合一电调安装在机身中心层，整体安装空间预留充足，能够满足不同玩家的硬件搭配需求。机身底部预留了运动相机的安装位，可搭载轻量化运动相机完成第一视角航拍作业，起落架采用轻量化柱状设计，在降落时能够缓冲落地冲击，同时避免底部搭载的摄像设备直接接触地面造成磨损。
