空心锥形输出螺旋流喷嘴结构设计

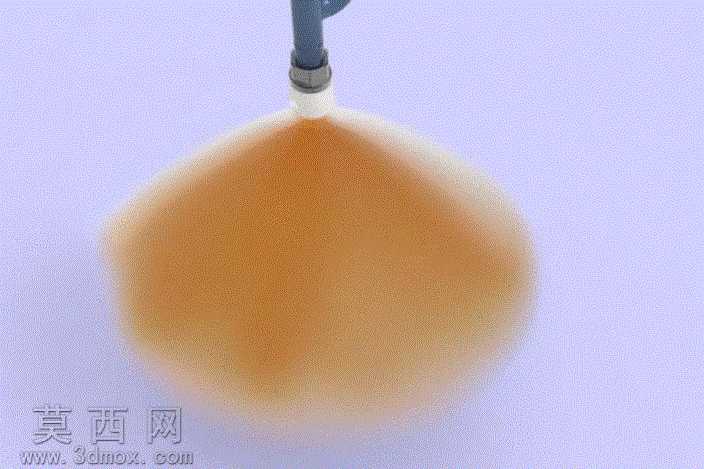

本作品为螺旋流喷嘴三维建模设计，核心采用空心锥形射流输出的结构方案，建模过程围绕喷嘴的流体导向特性展开，首先完成喷嘴基座与外接管路连接段的结构搭建，连接段采用标准外螺纹接口设计，匹配常规流体输送管路的装配尺寸，保证部件的通用适配性。建模时重点刻画螺旋流道的曲面结构，通过螺旋扫掠特征构建连续的导流槽，流道沿喷嘴出口方向逐步收窄，引导进入喷嘴的流体形成稳定的旋流状态，避免流体在腔体内产生紊流、压损过大的问题。喷嘴出口段采用平滑过渡的锥形轮廓，与内部螺旋流道的末端精准衔接，保证旋流状态的流体从出口喷出后，可形成均匀的空心锥形液膜，覆盖范围稳定，雾化效果均匀。材质渲染阶段，喷嘴主体采用工程塑料材质表现，表面设置哑光磨砂质感，还原工业喷嘴常用的耐腐耐磨材质特性，连接段的金属锁紧部件采用镀铬金属材质，添加细微的表面反光与边缘倒角高光，区分不同部件的材质差异。渲染输出时模拟喷嘴实际工作的喷淋状态，通过半透明渐变材质表现喷出的锥形液膜，添加暖色调的流体着色，直观呈现空心锥形的输出形态，清晰展示喷嘴的工作效果。设计过程中充分考虑喷嘴的实际使用需求，螺旋流道的螺距、槽深参数经过反复调整，保证流体在额定压力下可获得足够的离心力，形成形态稳定的空心射流，同时整体结构无多余冗余特征，壁厚均匀，既满足注塑加工的工艺要求，也保证部件结构强度，适配喷淋、除尘、加湿等多种场景的使用需求，模型各部件的装配关系清晰，连接段与喷嘴主体的配合面设置合理的装配公差，可直接用于后续的工程验证、装配模拟以及加工出图使用。
