米格29战斗机机翼内部承力结构设计

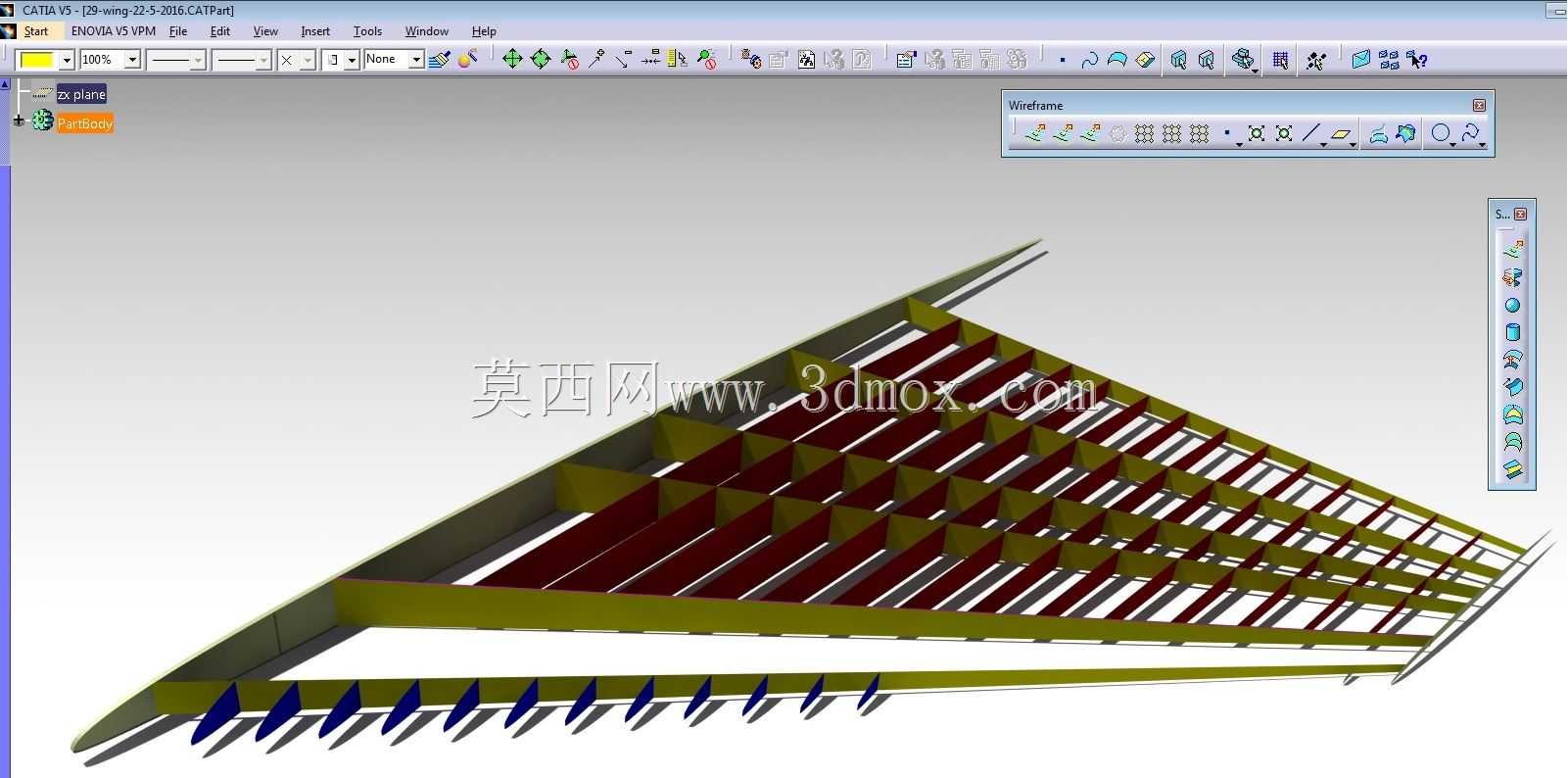

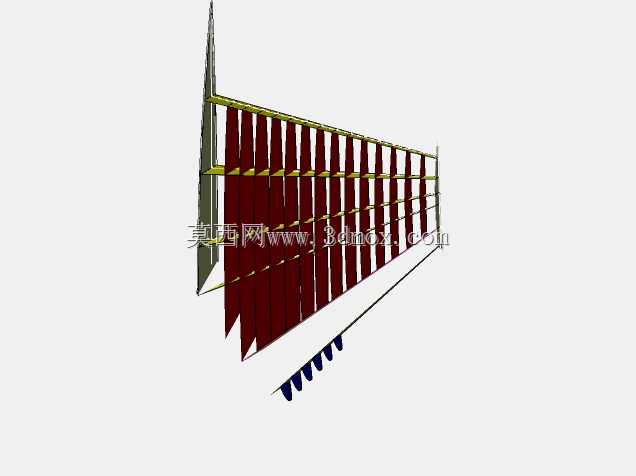

该结构为战斗机机翼的内部承力骨架总成，是固定翼军用航空器核心的升力承载部件，主要应用于前线制空战斗机的飞行升力生成、气动载荷传递与外挂载荷承载场景，在战机执行大过载机动、高速巡航、起降阶段承担全部气动升力与结构弯矩，是保障飞行安全与气动性能的核心结构单元。整个机翼骨架采用经典的梁式承力布局，沿翼展方向布置多根平行主翼梁作为核心纵向承力构件，承担机翼绝大部分的弯曲载荷与剪切载荷，翼梁沿翼根到翼尖方向逐步缩减截面高度，匹配翼型厚度的渐变趋势，在保证结构强度的前提下尽可能降低结构重量，契合航空装备极致减重的设计要求。垂直于翼梁方向均匀排布多组翼肋结构，翼肋的外轮廓完全贴合机翼的气动翼型曲面，一方面为外层蒙皮提供精准的外形支撑，保证机翼气动外形的精度，避免飞行过程中蒙皮在气动载荷下发生过大变形影响升阻比，另一方面将蒙皮传递来的局部气动载荷分散传递到相邻的翼梁结构上，避免局部载荷集中造成结构损坏。机翼前缘布置有独立的前缘支撑结构，预留了前缘缝翼等增升装置的安装接口与作动空间，后缘区域则按照襟翼、副翼的安装边界预留了对应的连接位与传动结构避让空间，可直接匹配对应操纵面的安装需求。设计过程中严格遵循航空结构设计的等强度原则，翼根区域作为载荷最大的部位，翼梁与翼肋的排布密度更高、构件截面尺寸更大，往翼尖方向随着载荷逐步降低，构件尺寸与排布密度同步调整，在满足全工况强度冗余要求的前提下最大化降低结构自重，提升战机的有效载荷占比与机动性能。整个骨架的安装边界完全匹配机身中段的机翼对接接口，可直接与机身主承力框连接，将机翼承担的全部载荷平稳传递到机身整体结构上，各构件之间的连接位预留了标准的铆接与螺接工艺空间，适配航空制造的主流装配工艺要求，能够承受9G以上的大过载机动载荷，满足前线战斗机的严苛使用工况需求。
