小型集成式Ublox卫星定位接收模块

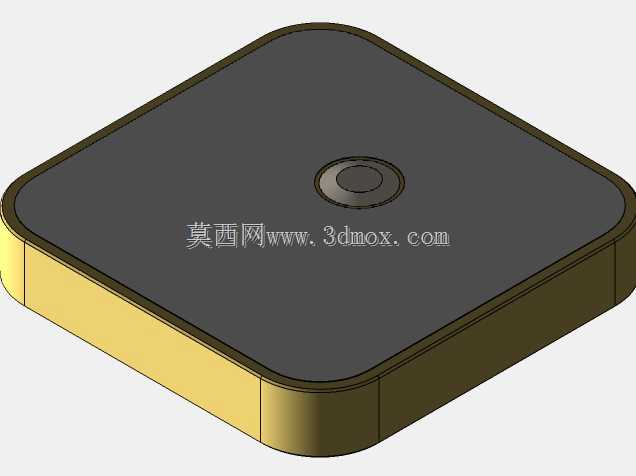

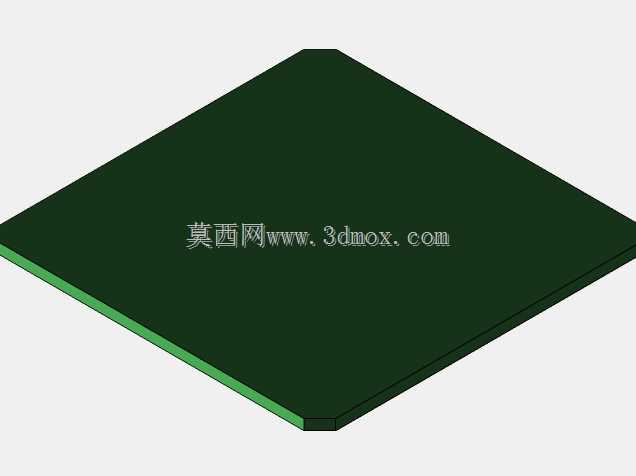

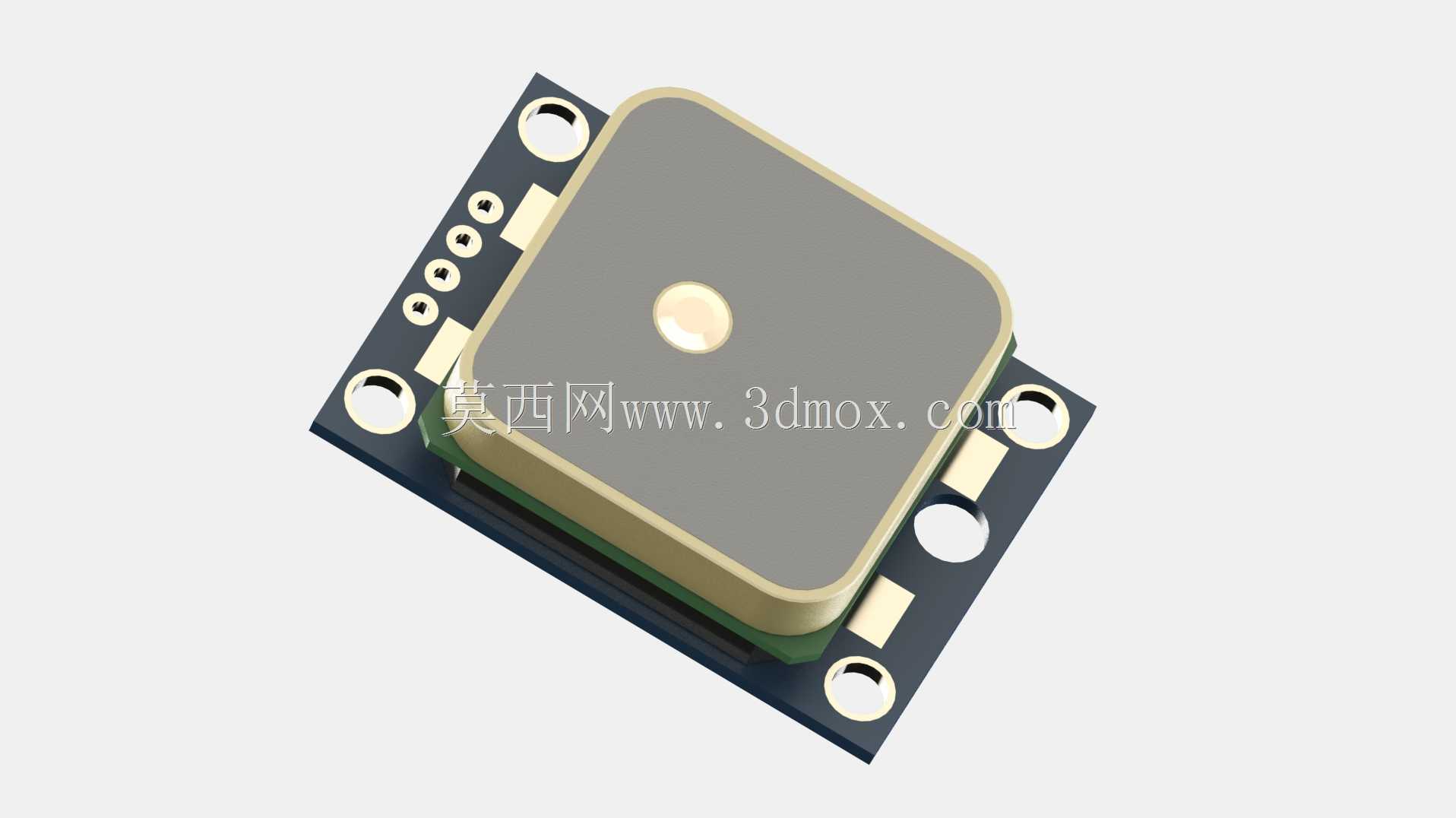

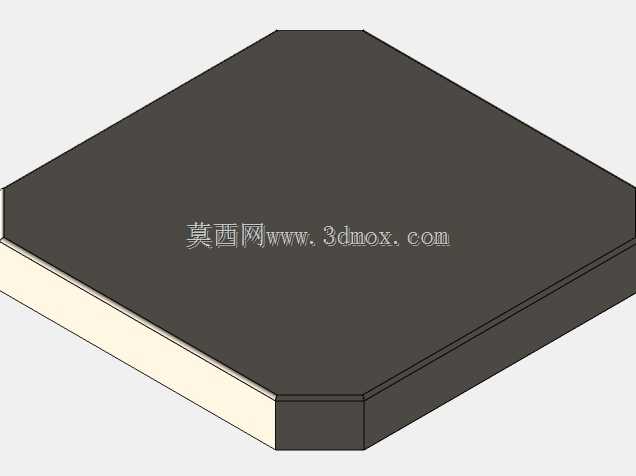

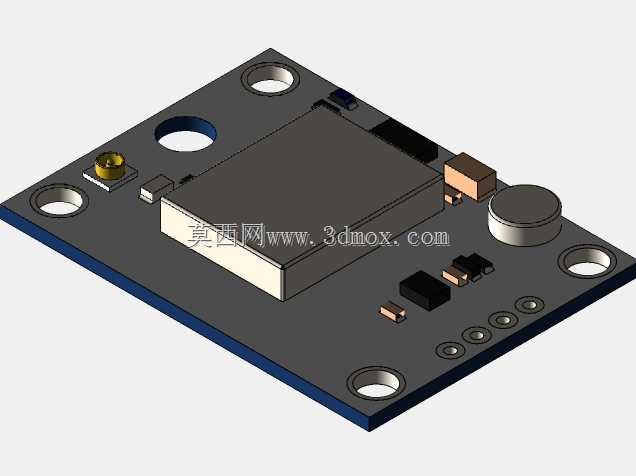

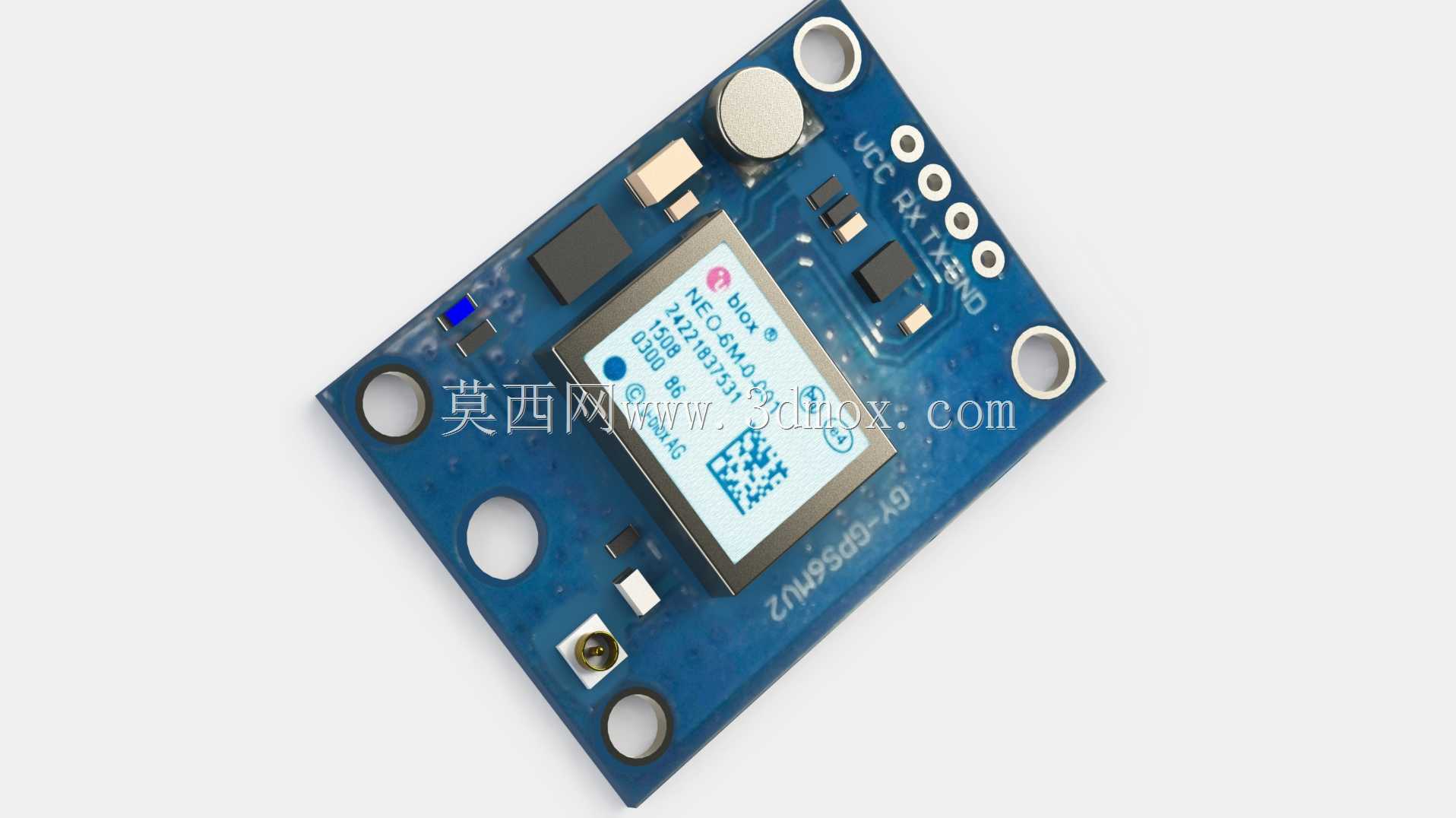

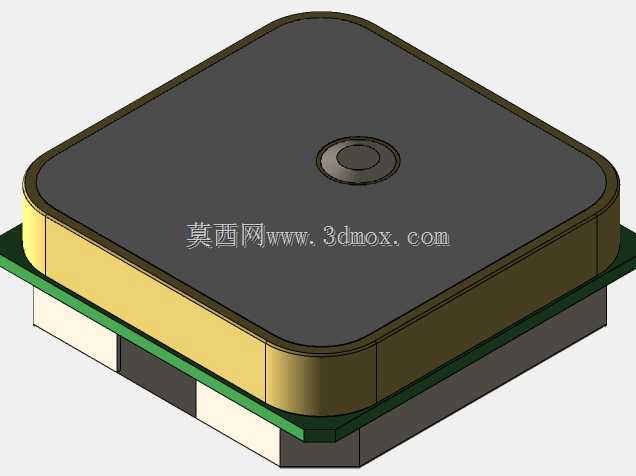

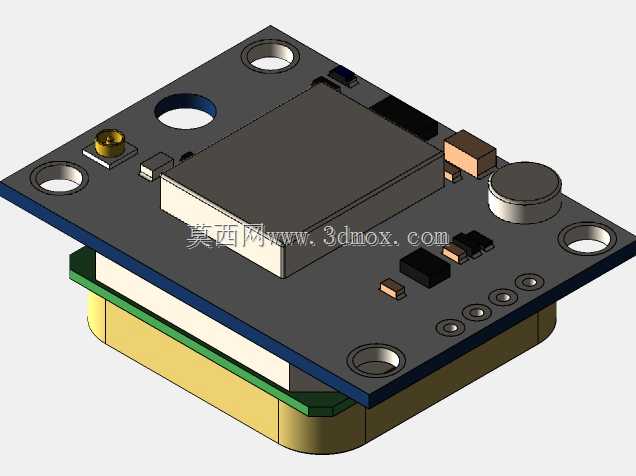

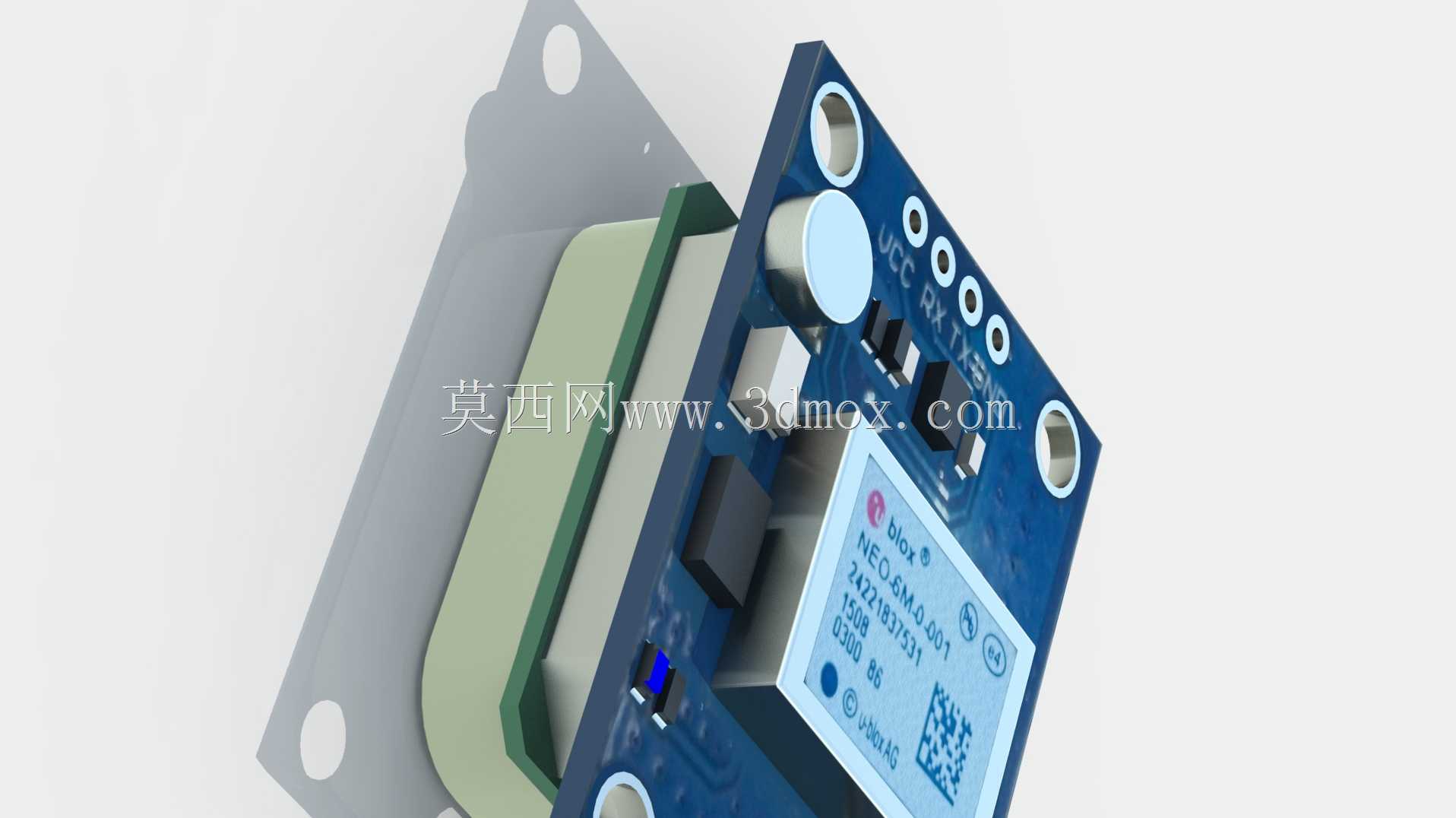

这款Ublox定位模块是面向小型化电子系统开发的卫星信号接收定位组件，核心应用场景覆盖小型无人机飞控系统、开源硬件开发项目、便携式户外导航设备、小型无人车定位单元、航模飞行姿态辅助定位等领域，能够为各类需要实时位置信息的小型电子设备提供稳定的经纬度、海拔、移动速度等定位数据支撑，是小型自主移动设备实现位置感知的核心硬件单元。模块采用分层堆叠的结构设计思路，顶层为陶瓷卫星接收天线单元，天线边缘做圆角过渡处理，避免尖锐边角在装配过程中剐蹭周边线路或绝缘层，天线表层的信号馈点居中布置，最大化保证卫星信号接收的均匀性与信号强度；中层为信号屏蔽与信号处理电路层，通过金属围边实现电磁屏蔽，降低周边电路高频信号对卫星信号解析的干扰，底层为PCB承载基板，基板上集成了信号处理芯片、外围阻容元件与接口焊盘。在安装边界设计上，基板采用方形结构，四个对角位置预留了标准的圆形安装通孔，可通过M2规格的螺丝直接固定在飞控板、载板等安装基座上，也可通过排针焊接的方式实现与主控板的电气连接，安装孔的位置公差控制在0.1mm以内，保证批量装配时的互换性；基板侧边预留的焊盘间距统一为标准2.54mm间距，兼容常规的排针、排线连接方式，无需额外定制转接件即可完成接线。模块整体厚度控制在较低水平，能够适配狭小的设备内部安装空间，不会占用过多的机身内部容积，对于对重量敏感的航模、微型无人机类产品，轻量化的结构设计也不会给整机带来过多的负载负担。功能特性上，模块集成了完整的卫星信号接收、放大、解析全流程电路，无需额外搭配信号处理电路即可直接输出标准的定位数据，可直接对接主流的开源飞控、单片机主控系统，降低开发者的硬件开发周期；天线与电路的一体化设计省去了外接天线的布线需求，减少了信号传输过程中的损耗，在开阔无遮挡的使用场景下能够快速完成搜星定位，在楼宇间、树荫等弱信号场景下也能通过高灵敏度的信号解析能力维持稳定的定位输出，不会轻易出现定位丢失的情况。在结构可靠性设计上，各层结构之间采用耐高温的工业级粘接工艺固定，能够承受常规焊接过程中的高温冲击，不会在装配焊接过程中出现分层、脱落的问题，基板采用FR-4材质，具备足够的结构强度，在日常装配、使用过程中不容易出现弯折损坏的情况，适配工业级、消费级等不同场景的使用可靠性要求。
