机场货运牵引平板拖运挂车结构设计

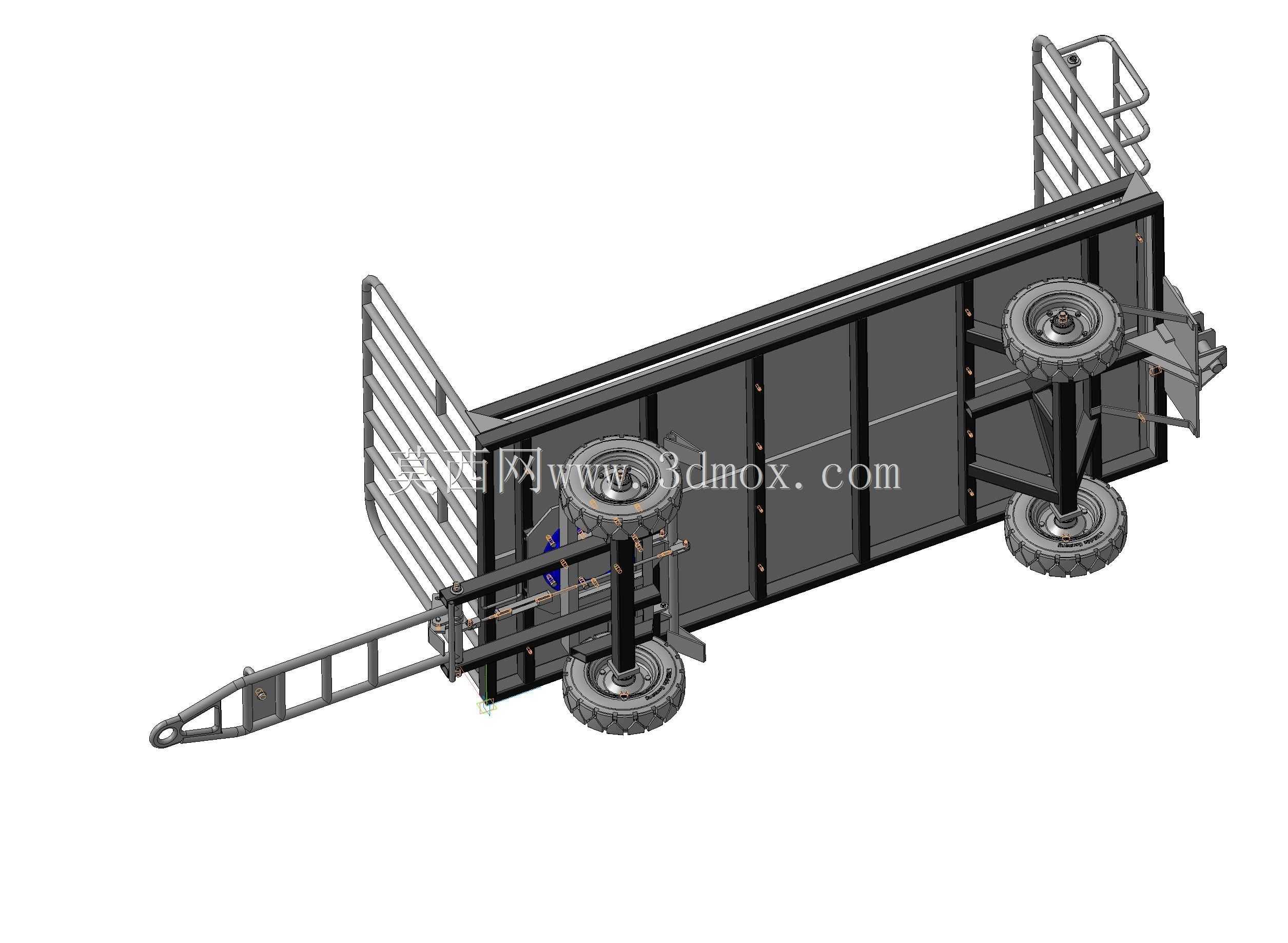

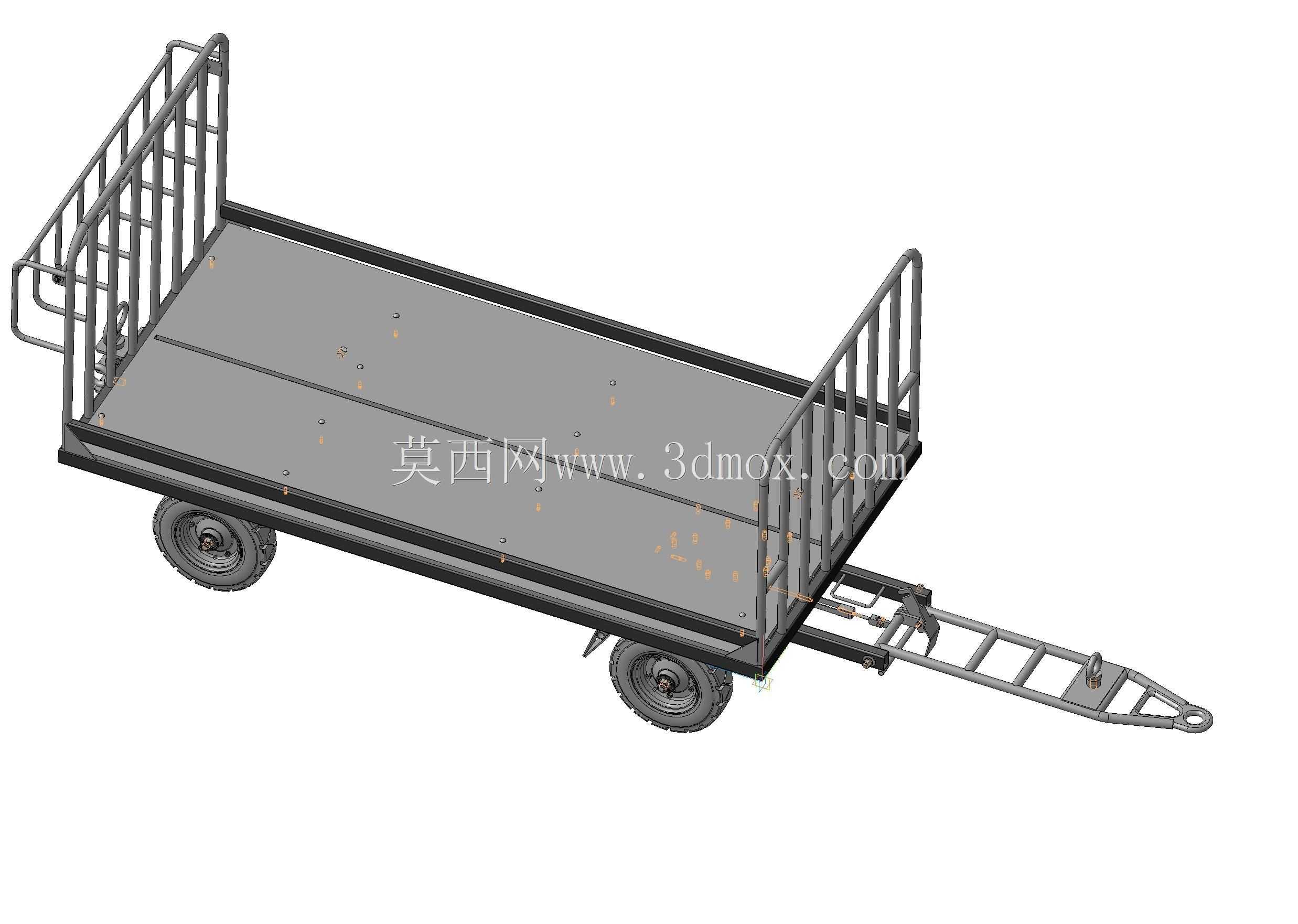

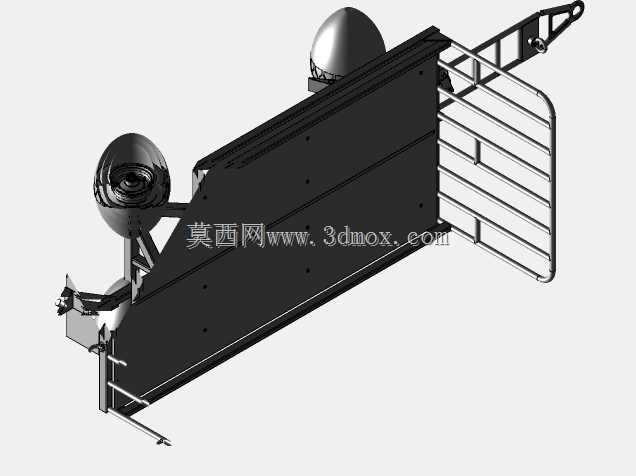

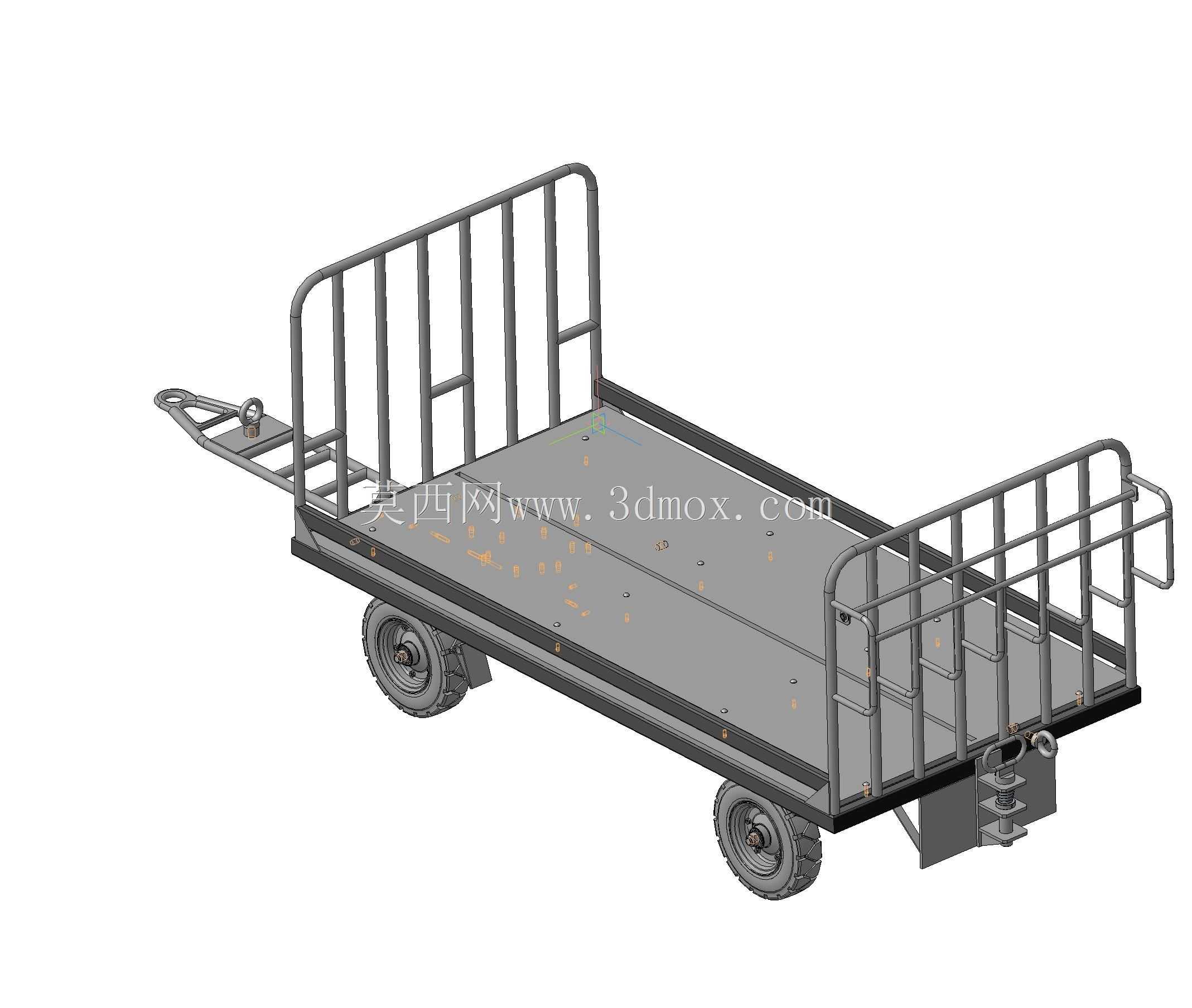

该款牵引式平板拖运设备主要面向机场货站、厂区内部周转、物流仓储分拨等场景的短途重载转运需求，可搭配场内牵引车、电动牵引车头完成散货、集装件、工装托盘的点对点驳运作业，替代传统人工搬运大幅提升场内物流的转运效率，适配平整硬化铺装路面的常态化使用需求。设备整体采用低平板承载结构设计，货台台面为平整拼接钢板结构，台面预留多组固定点位，可配合绑带、挡块完成不同规格货物的限位固定，避免转运过程中货物滑移掉落；货台两侧加装可拆卸式管式防护栏，既能够对散堆货物起到侧向围挡作用，也可在转运长尺寸物料时快速拆除，拓展货台的可用承载边界。设备前端设置梯架式牵引连接结构，末端配备通用型牵引挂环，可匹配多数场内牵引设备的标准挂钩尺寸，牵引架与车架主体采用铰接连接结构，可在转向时自适应调整牵引角度，减小转弯半径适配场内狭窄通道的通行需求。行走系统采用四轮承重布局，轮胎选用高承载实心橡胶轮，适配场内高负荷连续作业的耐磨需求，轮组安装位置预留足够的跳动间隙，可应对路面轻微起伏带来的冲击，避免硬连接造成的车架变形。车架主体采用型钢焊接框架结构，承载梁沿货台长度方向通长布置，横梁采用等间距排布设计，保证台面受力均匀，额定承载范围内不会出现台面凹陷变形问题；整体外形尺寸适配标准货运托盘的摆放需求，货台高度匹配常规装卸月台的高度差，可直接配合手动液压叉车完成货物的上下装卸作业，无需额外的登高辅助设备。设计过程中充分考虑场内作业的安全需求，护栏边角全部做圆弧过渡处理，避免尖锐棱角对作业人员造成磕碰伤害，车架侧边预留反光标识安装位，可在低光照作业环境下提升设备辨识度；轮组配置内置刹车结构，可在脱挂状态下锁定轮组，避免坡道溜车风险。该设备无需额外动力源，完全依靠牵引设备带动，结构简单可靠，维护成本极低，可根据实际使用需求调整护栏高度、货台长宽尺寸，适配不同场景的转运载重需求，除机场货站场景外，也可用于工厂车间工序间的工件转运、仓储园区的货品分拨、建材市场的物料短驳等多种作业场景。
