ABB XLP2系列熔断器式隔离开关三维模型

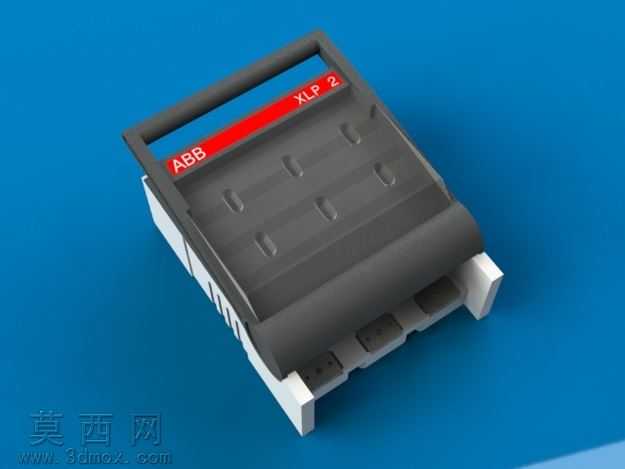

本作品为ABB品牌XLP2系列熔断器式隔离开关的高精度三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款低压电气元件的外观形态与结构细节。建模阶段以实体特征建模为核心逻辑，首先搭建产品的整体轮廓基准，依次完成基座、操作手柄、触头腔体、标识区域等核心结构的特征构建：基座部分还原了两侧白色安装支脚的定位结构与侧面散热槽的排布细节，操作手柄部分精准复刻了顶部镂空提手的弧度与握持区域的防滑纹理，触头区域还原了下部接线端的卡位结构与腔体内部的排布逻辑，顶部红色标识条区域精准还原了ABB品牌标识与XLP2型号字样的位置与比例，整体结构无特征缺失、无比例失真。材质渲染阶段针对不同部件的物理属性做了区分处理：主体黑色外壳采用哑光阻燃工程塑料材质，调整了漫反射粗糙度与微高光参数，还原工业塑料的哑光质感；两侧安装支脚采用浅灰白色硬质工程塑料材质，与主体黑色形成清晰的视觉区分；顶部红色标识条采用亮面红色塑料材质，添加轻微的反光效果突出标识区域的辨识度；金属触头区域做了隐藏式结构处理，外部可见的接线卡位部分添加了轻微的金属磨砂质感，整体渲染效果贴近实物的工业质感。设计思路上以工业电气元件的标准化建模为核心，严格遵循低压隔离开关的实际结构逻辑，所有卡扣、槽位、安装位的位置与尺寸均匹配实物的装配关系，既保证了外观展示的还原度，也预留了结构拆解、装配演示的拓展空间，可用于电气柜装配模拟、低压配电场景展示、工业元件教学演示等场景，模型结构规整，特征层级清晰，无冗余几何面，可适配多类三维场景的使用需求。
