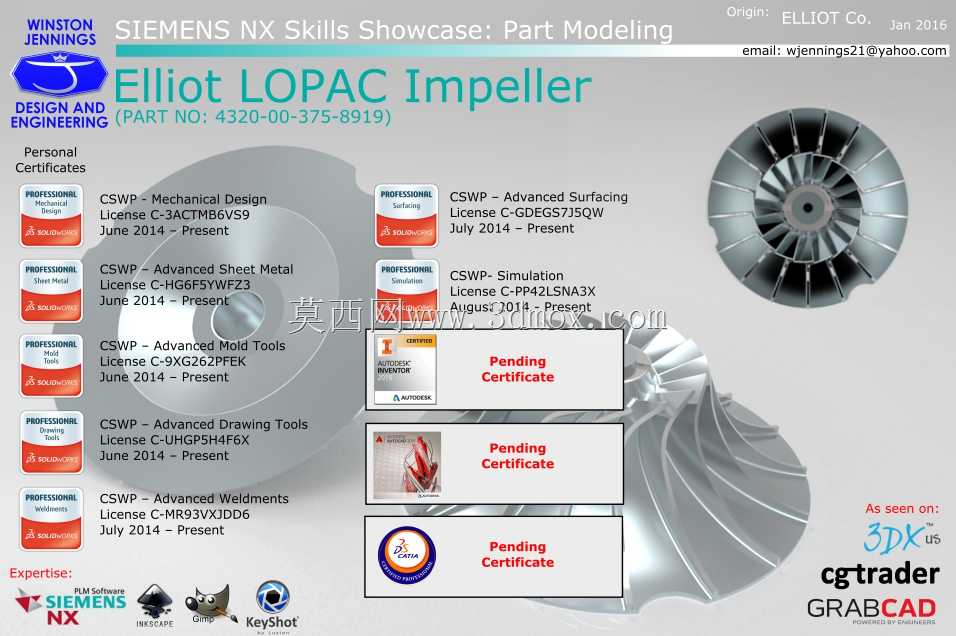

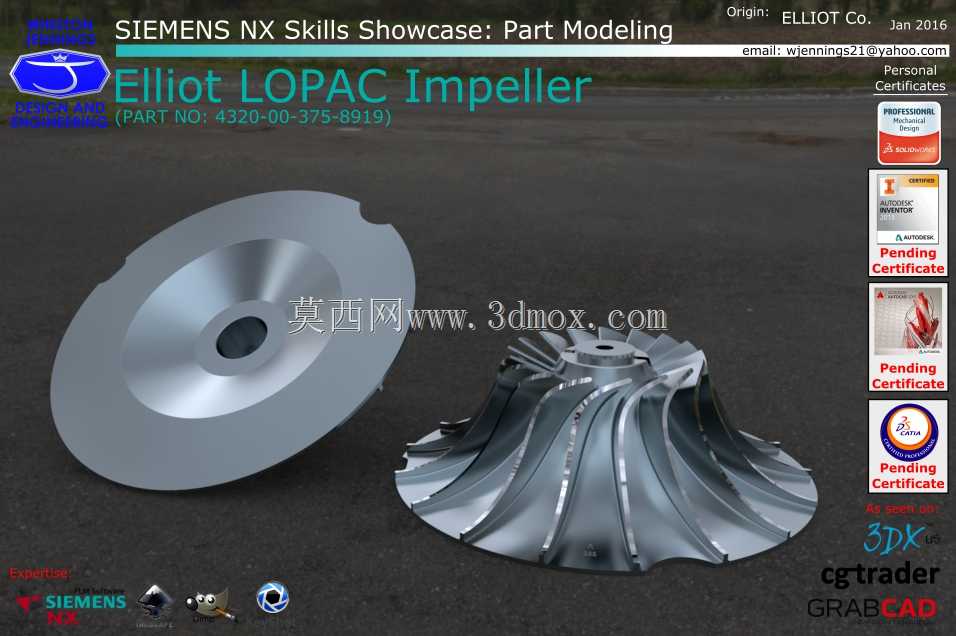

艾利奥特LOPAC离心压缩机叶轮结构

该叶轮作为离心式压缩机的核心做功部件，主要应用于工业压缩机组、工艺气体输送、动力增压等工业场景，承担着将原动机输入的机械能转化为气体压力能的核心作用，是压缩机组实现气体增压输送的关键执行元件，其运行状态直接决定整套压缩设备的工作效率、输出压力稳定性与运行可靠性。

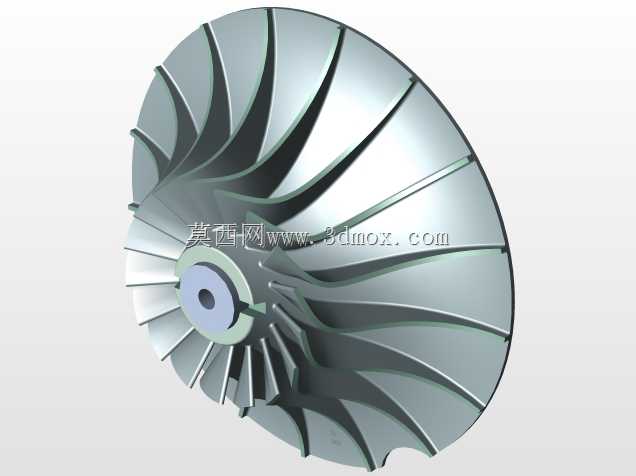

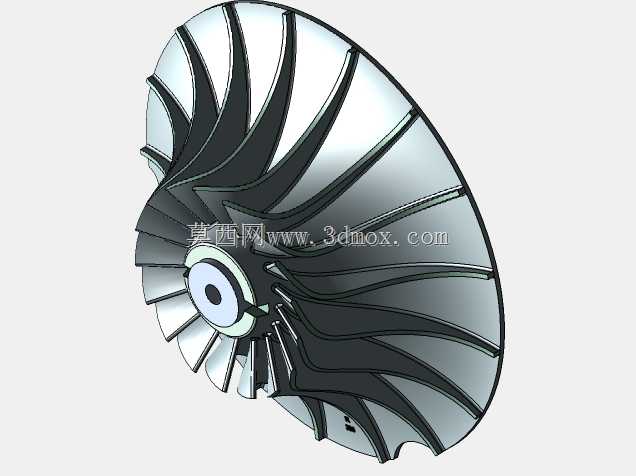

从功能特性来看，这款半开式三元流叶轮采用大后弯三元扭曲叶片设计，能够在高转速工况下实现对气流的平稳导向，有效降低叶道内的气流分离损失与二次流损耗，适配大流量、中高压比的压缩工况，可稳定输送空气及无腐蚀性工业工艺气体，在额定工况下能够保持较高的等熵效率，减少机组运行的能耗损失。叶轮配套的轮盖侧采用无叶扩压匹配结构，能够将叶轮出口的高速气流动能平稳转化为压力能，降低气流脉动带来的运行振动与噪音。

设计思路上，该叶轮遵循三元流动理论开展叶片型线设计，每一片叶片的型线均沿气流流动方向做空间扭曲优化，使气流在叶轮流道内的流动轨迹贴合叶片型面，避免气流在叶道内产生脱流、漩涡等不良流态；轮毂侧采用等强度轮盘设计，在满足高转速下离心应力承载要求的前提下，尽可能降低轮盘自身重量，减小转子系统的转动惯量，提升机组启停阶段的动态响应特性。叶片与轮毂采用一体化铣削成型的结构设计，消除了分体装配带来的连接应力集中与装配间隙，大幅提升叶轮整体结构强度，能够长期在高转速、高负荷工况下稳定运行。

从安装边界与尺寸适配来看，该叶轮总直径为5.760英寸，共配置17片三元扭曲叶片，轮毂直径为0.820英寸，中心设置标准安装定位孔，可匹配对应规格的压缩机主轴，安装时通过0.150英寸规格的固定螺钉实现轴向锁紧定位，轮毂侧设置标准定位止口，能够保证叶轮与主轴的同轴度要求，控制转子系统的动平衡精度；叶轮出口宽度经过精准匹配设计，可适配对应流量规格的无叶扩压器与蜗壳结构，安装时需保证叶轮出口与扩压器入口的轴向间隙在设计公差范围内，避免间隙过大带来的泄漏损失或间隙过小引发的动静部件碰磨风险。叶轮整体采用高强度金属材质加工，经动平衡校正后可满足高转速运行的精度要求，适配后端压缩腔的安装空间，无需额外改动即可装入对应型号的压缩机组腔体中。
