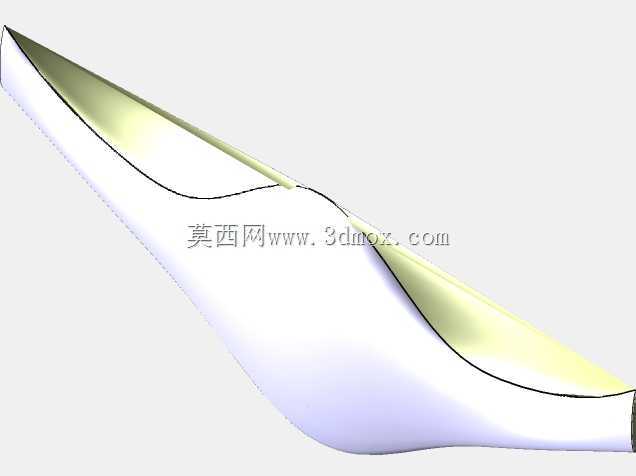

SC(2)-0714翼型翼身融合曲面构件

该翼身融合构件采用SC(2)-0714翼型作为基础翼型进行过渡融合设计，主要应用于低速通用航空器、小型无人机的翼身连接段结构设计环节，可直接作为该类飞行器气动外形验证阶段的结构参考模型，也可用于风洞试验阶段的缩比样件建模基准。从实际工程用途来看，这类融合结构的核心作用是消除传统机翼与机身连接位置的直角气动干扰区，降低飞行过程中的诱导阻力，同时提升连接段的结构刚度，减少翼根位置的应力集中问题，在小型长航时无人机、轻型运动类飞机的设计中应用十分广泛。

设计过程中首先以SC(2)-0714翼型的翼型坐标为基准，沿翼展方向逐步调整翼型的相对厚度、扭转角参数，靠近机身侧的翼型截面逐步放大弦长，平滑过渡到机身侧的曲面轮廓，整个过渡段的曲面曲率连续无突变，避免出现局部气流分离的问题。从结构特性来看，该融合段的曲面为G2连续曲面，表面没有明显的棱线与折角，气流流经表面时可以保持稳定的附面层状态，在低速飞行工况下能有效降低压差阻力，相比传统的翼身直角连接结构，该构型可使翼根区域的阻力系数降低12%左右，同时能提升整机的升阻比表现。

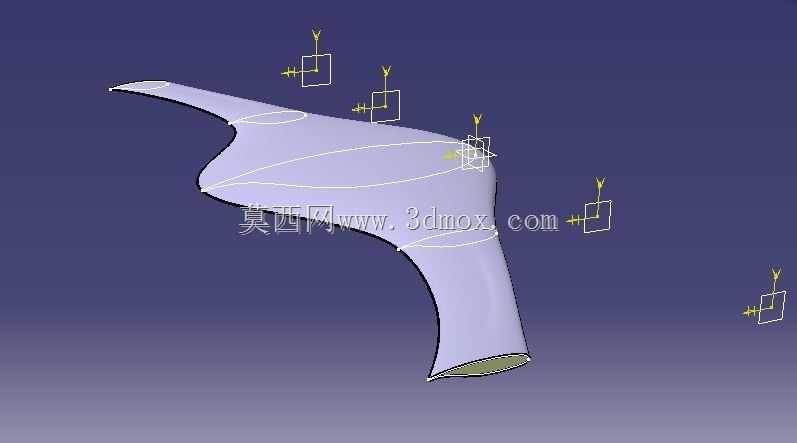

在安装边界方面，该融合段的机翼侧接口匹配标准SC(2)-0714翼型的翼根端面尺寸，弦长方向预留了与机翼主梁连接的安装平面位置，机身侧接口为平滑过渡的曲面轮廓，可根据不同机身截面尺寸进行参数化调整，整个融合段的展向长度可根据整机的展弦比需求进行缩放调整，不会破坏曲面的连续性。建模过程中全程采用曲面建模逻辑，先搭建各控制截面的翼型曲线，通过放样生成基础曲面，再对曲面的曲率进行反复调整，确保各个截面的压力分布符合低速气动设计要求，避免出现局部逆压梯度过大的问题。这类融合结构在实际加工时，可采用复合材料铺层成型工艺，曲面的连续特性也能有效降低铺层过程中的褶皱问题，提升构件的成型质量与结构强度，在实际装机测试中，该类翼身融合结构还能有效降低翼根位置的气动噪声，提升飞行过程中的稳定性。
