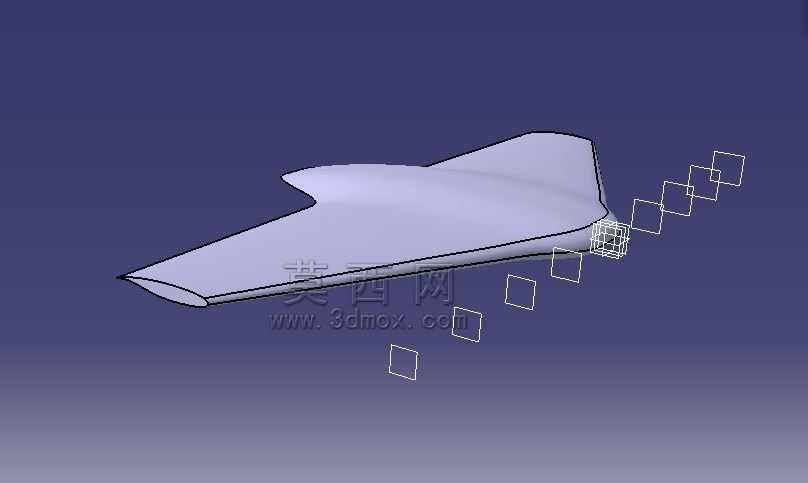

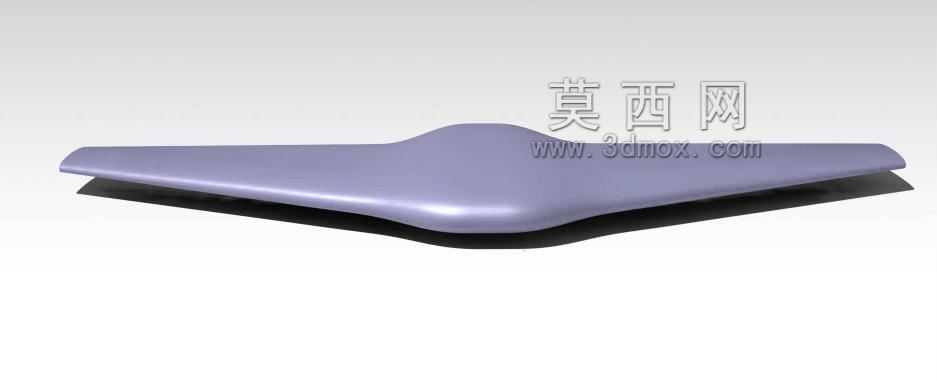

该翼身融合构型的飞翼机体,在气动设计阶段就完全取消了传统飞行器的独立尾翼结构,将升力面、机身承载结构完全整合为连续的一体化曲面,从翼根到翼梢的翼型厚度按照SC(2)-0714翼型的气动参数做连续渐变过渡,整个展向范围内没有突兀的结构折角,能在亚音速飞行状态下尽可能降低诱导阻力,同时减少雷达反射的结构尖角,兼顾气动效率与低可探测性的设计需求。4.2m的翼展尺寸属于中型低空飞行器的适配规格,在结构设计时需要先明确安装边界:机体中轴线位置预留的设备舱空间,需要匹配航电系统、动力模块、任务载荷的安装尺寸,从翼根最大厚度区域向前后缘逐步收薄的曲面,既要保证内部有足够的走线空间、承力结构的安装余量,也要控制翼面的结构重量,避免展向重量分布不合理导致飞行时出现翼面颤振。
在实际应用场景中,这类飞翼构型目前多适配低空长航时作业类无人飞行器,相比常规布局的多旋翼或固定翼机型,翼身融合的一体化升力面能在相同翼展、相同起飞重量下获得更大的升阻比,同等动力配置下的续航时间可以提升30%以上,同时整体外形光滑连续,没有外露的尾翼、撑杆等结构,作业飞行时的空气阻力更小,飞行噪音也能得到有效控制,适合执行低空测绘、区域巡检、环境监测这类需要长时滞空、低扰动飞行的任务。
设计过程中需要重点关注几个核心结构点:首先是翼型的曲面连续性,整个机体的外表面从机头前缘到翼梢后缘,要保持G2以上的曲面连续度,不能出现局部的曲面凹陷或者曲率突变,否则飞行时会在局部产生气流分离,轻则降低升力效率,重则导致飞行姿态失稳;其次是重心与气动焦点的匹配,因为没有传统尾翼提供俯仰配平力矩,整个机体的重心位置必须严格控制在气动焦点前方的合理区间内,结构建模时就要对各个部件的安装位置做重量配平计算,包括动力单元的安装位置、电池组的固定位、任务载荷的挂载点,都要围绕预设的重心范围做布局,避免出现俯仰方向的静不稳定问题。
从结构安装的角度看,该构型的机体承力结构需要沿着展向布置连续的翼梁,翼梁的位置要避开设备舱的安装空间,翼面的蒙皮厚度根据不同区域的受力情况做差异化设计:翼根区域因为要承受整个翼面的弯曲力矩,蒙皮和内部支撑结构的强度余量要留足,翼梢区域的受力更小,可以适当降低结构重量,同时在机体后缘位置预留控制舵面的安装缝隙,舵面的偏转角度范围要满足飞行时的俯仰、滚转操纵需求,因为没有垂直尾翼,航向的操纵也需要通过两侧舵面的差动偏转来实现,所以建模时要提前预留舵机的安装位、传动结构的运动空间,避免后续装配时出现结构干涉。
另外这类翼身融合结构在做三维建模时,还要考虑后续加工工艺的适配性,如果采用复合材料模压成型,整个外曲面的分模线要设置在气动影响最小的位置,避免分模线产生的台阶破坏翼面的气动外形;如果采用泡沫芯加蒙皮的加工方式,内部的填充结构要和外曲面完全贴合,保证翼面的外形精度,不会因为加工误差导致实际翼型和设计值出现偏差,最终影响飞行性能。整个机体的外形没有多余的突出结构,所有的设备天线、进气口、散热口都要做埋入式设计,和外曲面保持齐平,尽可能减少额外的阻力来源,这也是飞翼构型相比传统布局飞行器在结构设计上的核心差异点——所有的结构细节都要服务于整体的气动连续性,不能为了单个部件的安装方便破坏整个升力体的曲面完整性。
