圆形结构涡轮叶片三维结构设计

　　在流体输送与动力转换类设备的核心部件选型与结构设计工作中，涡轮叶片的曲面精度、结构刚度直接决定整套设备的运行效率与服役寿命，这类圆形结构的涡轮叶片，常被应用在中小功率流体增压设备、小型水力动能回收装置、闭式循环冷却系统的动力端，也可适配部分工况温和的工业搅拌设备的动力输出端，作为能量转换的直接执行构件，其核心作用是将流体的动能与压力能转换为转轴的旋转机械能，或是在反向工况下将转轴的机械能传递给流体，完成介质的增压与输送动作。从实际工程应用的场景来看，这类叶片的安装边界通常受限于涡轮腔室的内部轮径，设计阶段需要优先匹配腔室的内壁轮廓，保证叶片外缘与腔体内壁的间隙控制在合理区间，间隙过大会导致流体泄漏量提升，整机效率出现明显下滑，

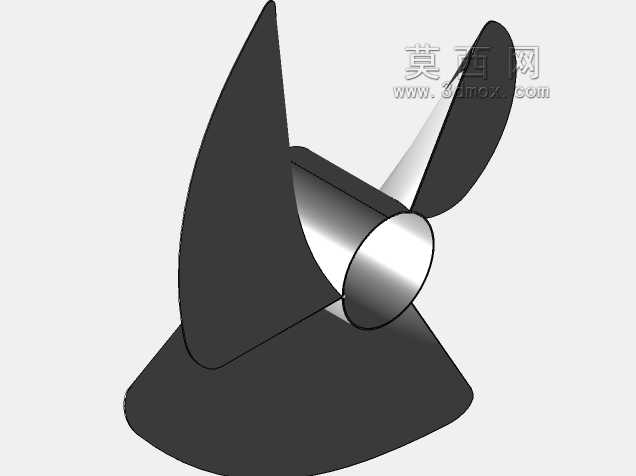

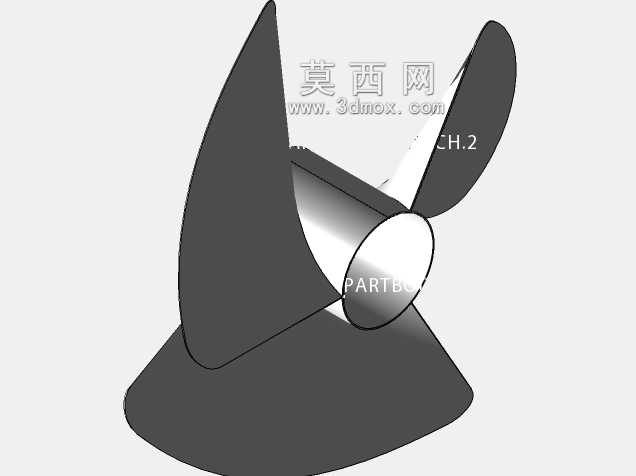

　　间隙过小则会在运行过程中因为热胀冷缩、转轴径向跳动等问题出现叶片擦碰腔壁的故障，严重时会直接导致叶片断裂、设备卡停。这款圆形涡轮叶片采用三叶片均布的结构布局，相较于多叶片的高压涡轮设计，三叶片结构在低转速工况下的流体通过性更好，不容易被介质中的细小纤维、颗粒杂质卡滞，对输送介质的洁净度要求更低，适配的工况范围更广。叶片的曲面设计采用变截面扭转变距思路，从叶根位置到叶顶位置，叶片的安装角呈现连续平滑的变化趋势，叶根区域的截面厚度更大，主要承担旋转过程中的离心力载荷与流体冲击载荷，保证与轮毂连接位置的结构强度，避免长期交变载荷下出现叶根疲劳断裂的问题；叶顶区域的截面厚度逐渐减薄，曲面弧度更贴合流体的流动轨迹，

　　能够最大程度降低流体在叶片表面的流动分离损失，提升能量转换效率。轮毂部分采用中心通孔的轴装结构，通孔的加工精度需要与配套转轴的公差带匹配，通常选用过渡配合的公差等级，既可以保证扭矩传递过程中不会出现轴与轮毂的相对滑动，也能方便后期检修时的拆装作业，轮毂与叶片的连接位置做了大圆弧过渡处理，避免直角结构带来的应力集中问题，从结构设计层面提升部件的抗疲劳性能。在实际建模过程中，这类叶片的曲面构建需要先完成不同截面的翼型轮廓绘制，再通过曲面放样、曲率连续检查完成整体曲面的缝合，之后对叶根、叶顶的边缘做倒圆处理，消除锐边结构，一方面可以降低流体流动过程中的边缘涡流损失，另一方面也能避免安装检修过程中锐边划伤操作人员。从安装适配的角度来看，

　　这类圆形涡轮叶片的轴向安装尺寸需要匹配腔室的轴向宽度，叶片的轴向投影轮廓不能超出腔室的轴向安装空间，同时要预留出密封件、锁紧螺母的安装位置，保证装配完成后整个转子系统的轴向窜动量在设计允许范围内。在工况适配性上，这类三叶片圆形涡轮的启动扭矩更低，在低流速、低入口压力的工况下也能顺利启动运转，不会出现小流量工况下的设备憋停问题，适合用在工况波动较大、负载变化频繁的中小型流体设备中。设计阶段还需要考虑叶片的动平衡性能，三个叶片的质量分布、质心位置需要保持高度一致，建模完成后需要通过三维软件的质量属性检查功能，校验整个叶轮的质心是否落在转轴的中心轴线上，避免高速旋转时出现过大的径向振动，影响整套设备的运行稳定性与轴承使用寿命。另外，叶片表面的曲面光滑度也会直接影响设备的运行效率，建模过程中需要保证曲面的G2连续，避免出现曲面褶皱、曲率突变的问题，减少流体在叶片表面的摩擦阻力，同时也能降低介质中杂质在叶片表面的附着概率，减少长期运行过程中的结垢、堵塞风险。对于不同的应用场景，还可以在基础模型的基础上调整叶片的扭角、叶型厚度、轮毂直径等参数，比如用在输送含有固体颗粒的介质时，可以适当加大叶根位置的圆角半径，提升叶片的耐磨性能；用在高速运转的工况时，可以适当减薄叶顶的截面厚度，降低旋转过程中的风阻损失，同时对叶片的前缘做钝化处理，提升抗气蚀性能。
