复合翼垂直起降飞行器结构设计方案

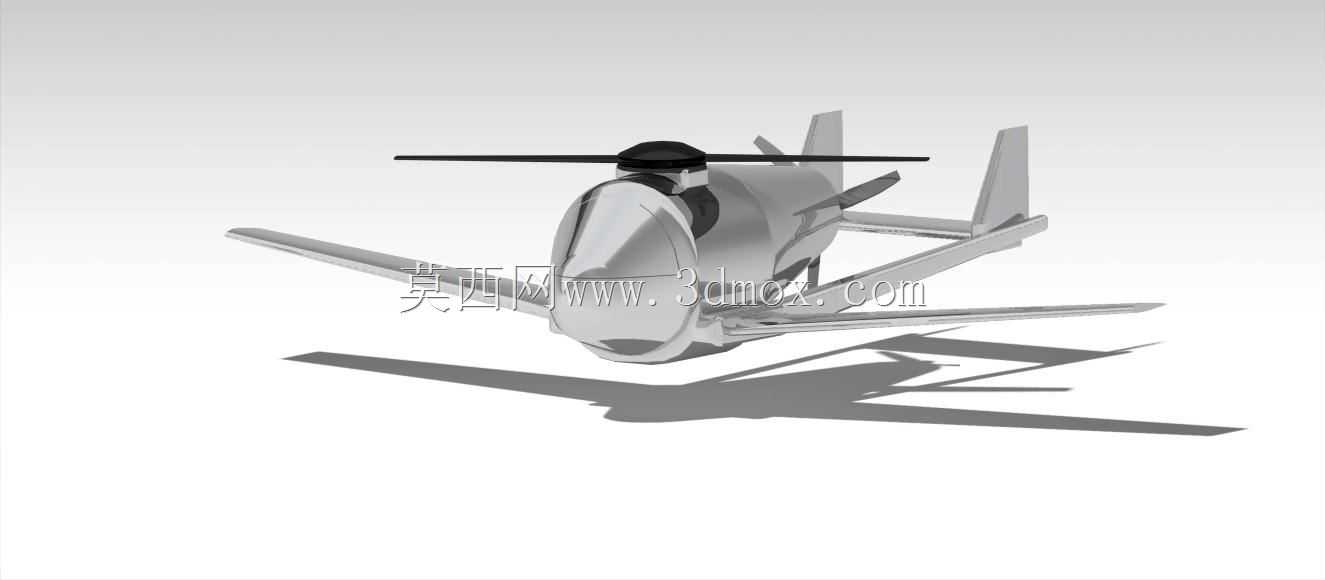

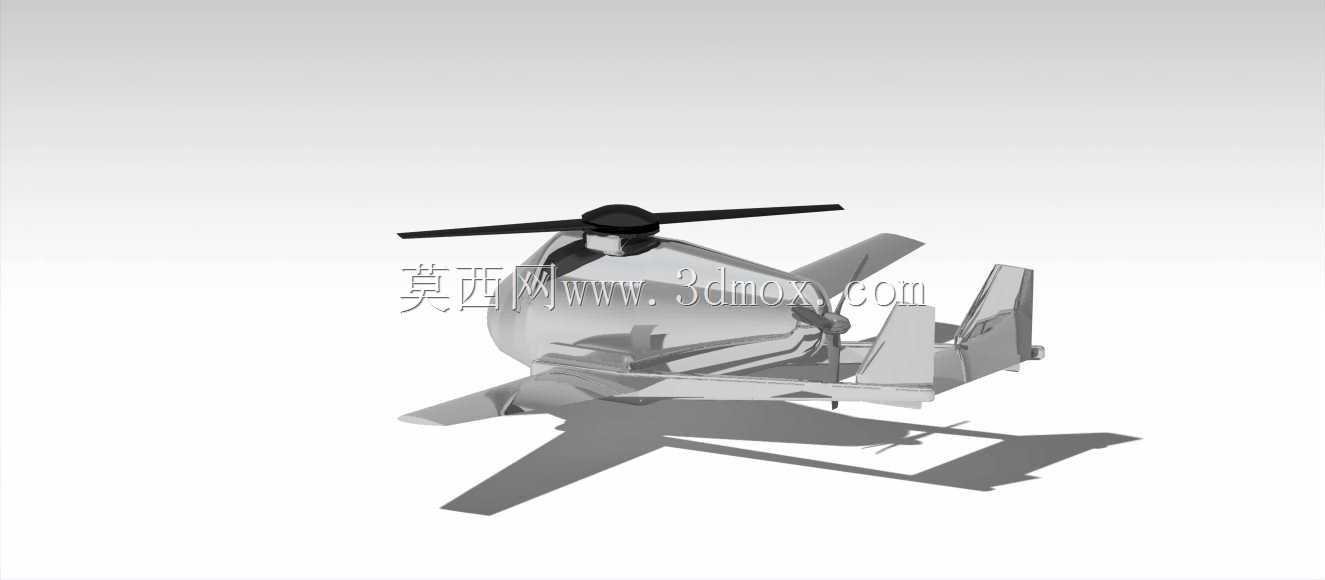

这款复合翼飞行器的结构设计，核心是兼顾固定翼飞行器的长航时巡航效率与旋翼类飞行器的垂直起降能力，在民用航空作业、应急场景支援、低空巡检等领域都有明确的适配性。从整体布局来看，机身采用流线型纺锤体构型，曲面过渡全程遵循气动减阻逻辑，没有突兀的结构凸起，能在高速前飞阶段大幅降低压差阻力，机身中段预留的载荷舱空间，可根据不同作业需求搭载光学检测设备、应急物资投放机构或者小型传感采集模块，适配不同场景的挂载要求。顶部旋翼系统采用共轴双旋翼布局，省去了传统单旋翼直升机必备的尾桨结构，既缩短了整机的纵向尺寸，也避免了尾桨传动带来的额外功率损耗，旋翼桨叶采用翼型优化设计，在悬停阶段能提供足够的升力冗余，前飞阶段可通过总距调整降低旋翼阻力，匹配固定翼的巡航状态。两侧固定翼采用上单翼布置，翼身连接位置做了翼根整流处理，机翼展弦比经过匹配计算，能在巡航速度下提供足够升力的同时，不会对旋翼下洗气流造成过度遮挡，减少垂直起降阶段的气流干扰。尾部采用H型尾翼构型，相比常规单垂尾布局，H型尾的两个垂尾分别布置在平尾两端，能在旋翼下洗流和前飞气流的复合流场中提供更稳定的航向与俯仰操纵力矩，避免低速状态下的舵面效率不足问题，尾撑结构采用一体化成型设计，在保证结构强度的同时控制了尾部重量，优化整机的重心分布。从安装边界来看，整机的旋翼旋转直径、机翼展长、尾翼高度都做了协同优化，旋翼旋转平面与机翼上表面预留了足够的安全间隙，避免旋翼挥舞过程中与机翼结构发生干涉，机身底部的起落架支点布局经过重心校核，垂直降落时能保证整机的稳定性，不会出现侧翻风险。推进器配置上，除了顶部的主旋翼系统，机翼前缘预留的动力安装位可根据需求加装前飞推进动力，在巡航阶段为飞行器提供前飞推力，让主旋翼逐步卸载进入自转状态，进一步降低巡航阶段的能耗，提升作业航程。整个结构的受力传递路径清晰，旋翼升力通过主减速器安装座传递到机身主承力框，机翼升力通过翼根连接接头传递到机身中段承力结构，尾部操纵面的气动载荷通过尾撑传递到机身后段承力框，各部分的载荷分配经过初步校核，能满足常规作业工况下的强度要求，没有明显的应力集中区域。
