PX4光流声呐集成传感模组结构设计

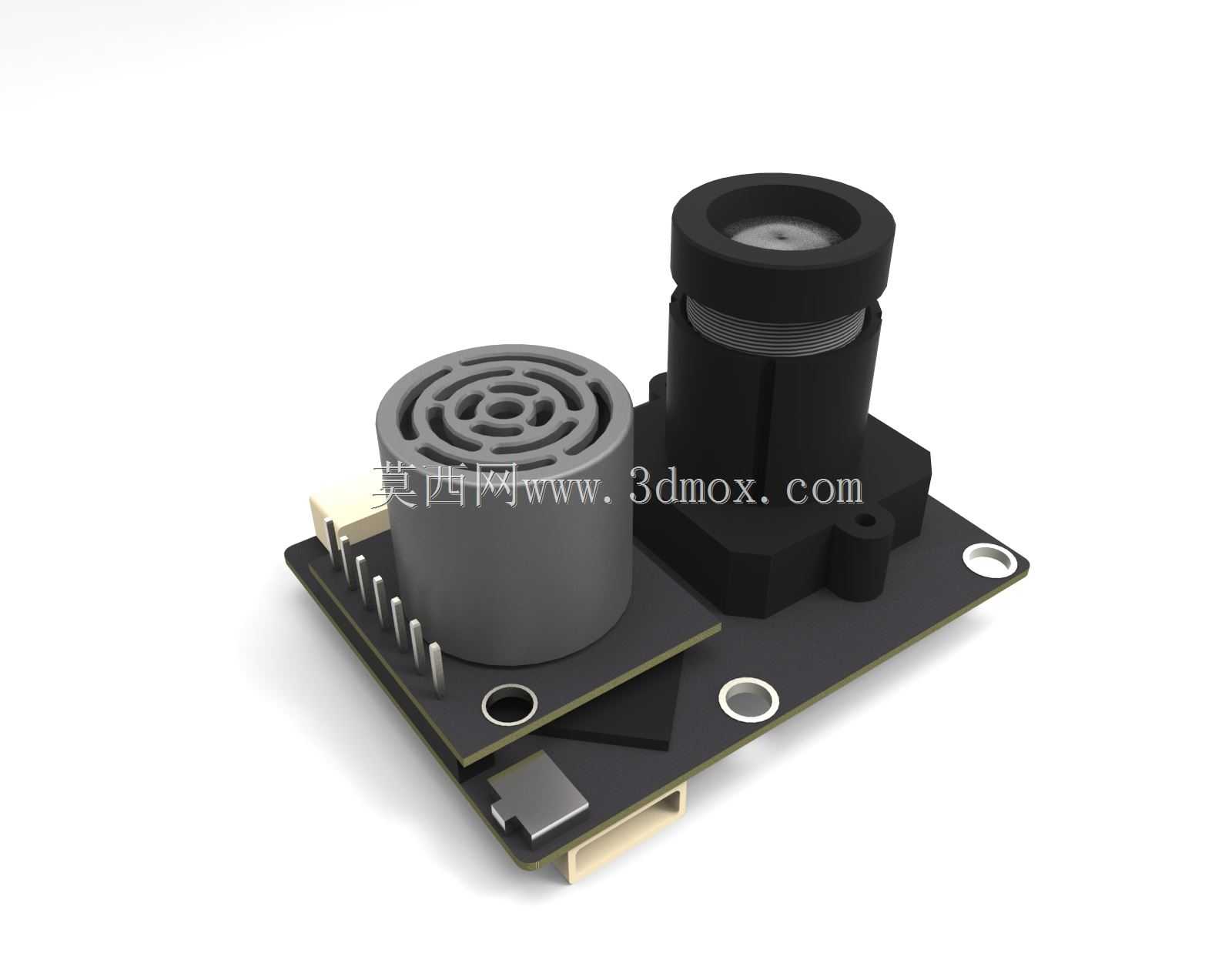

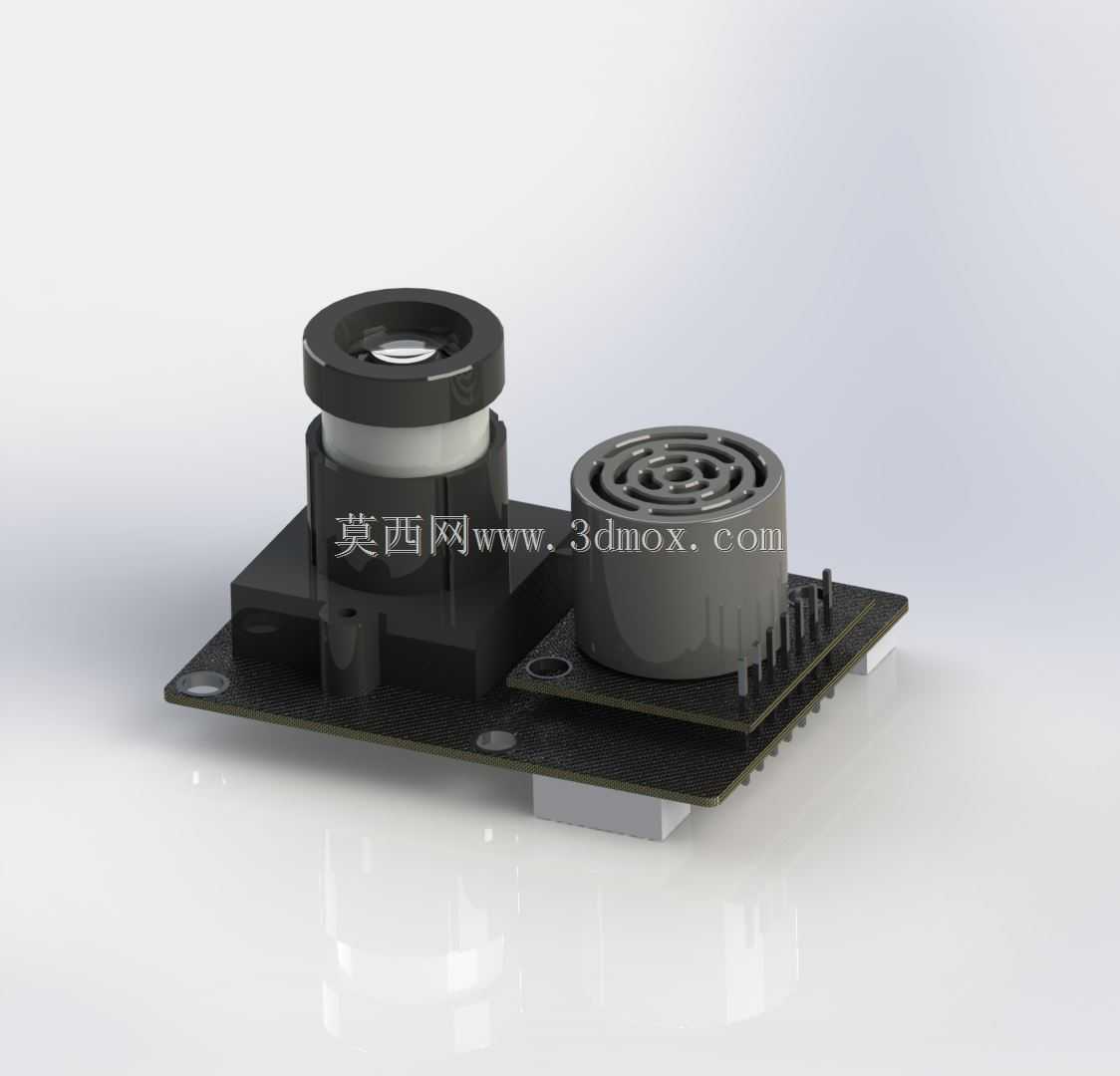

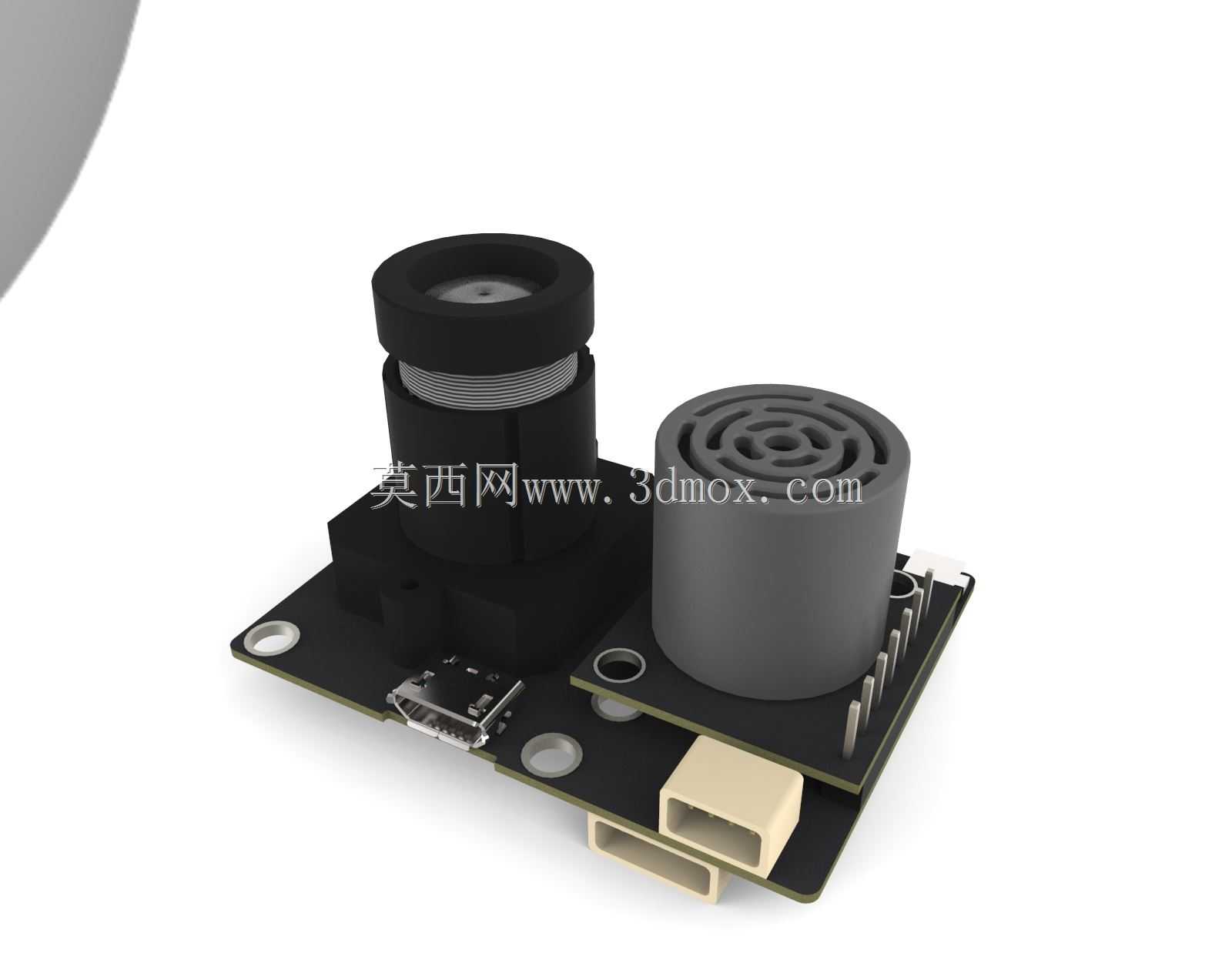

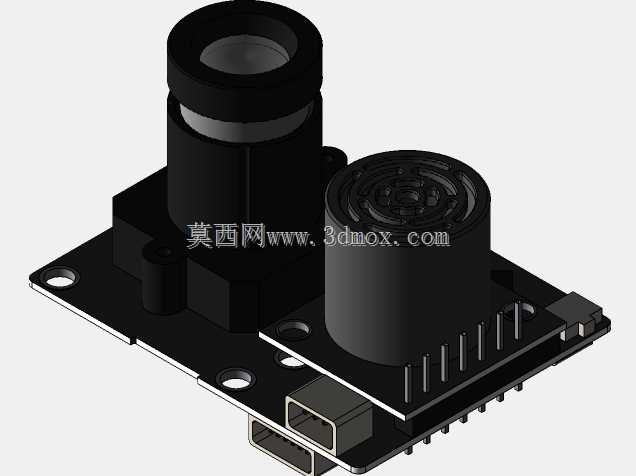

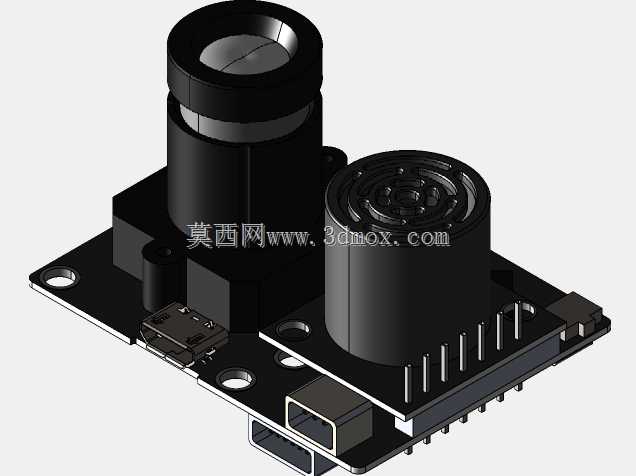

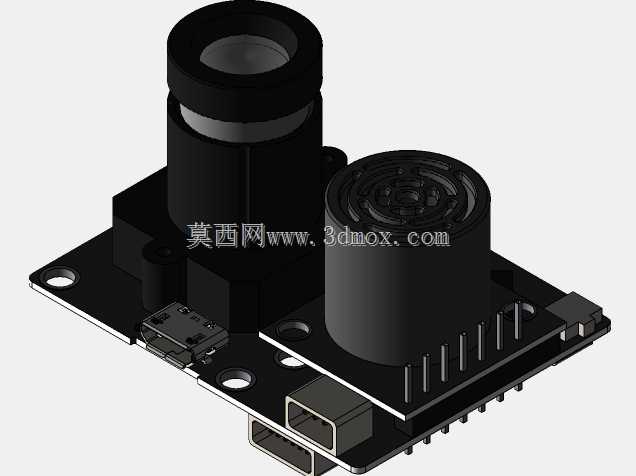

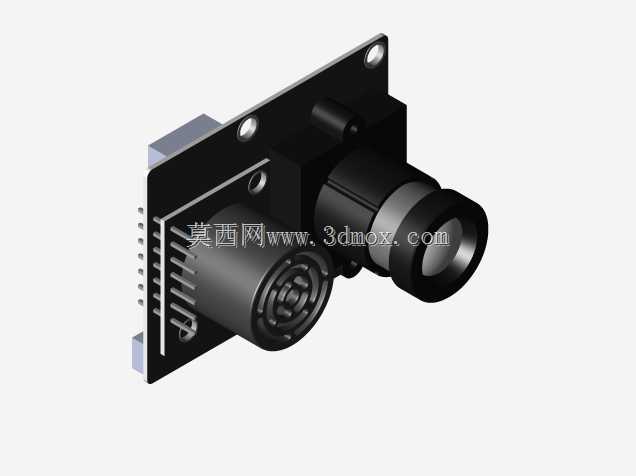

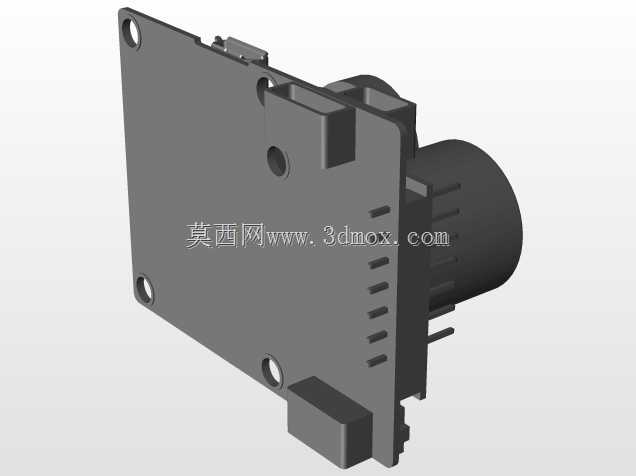

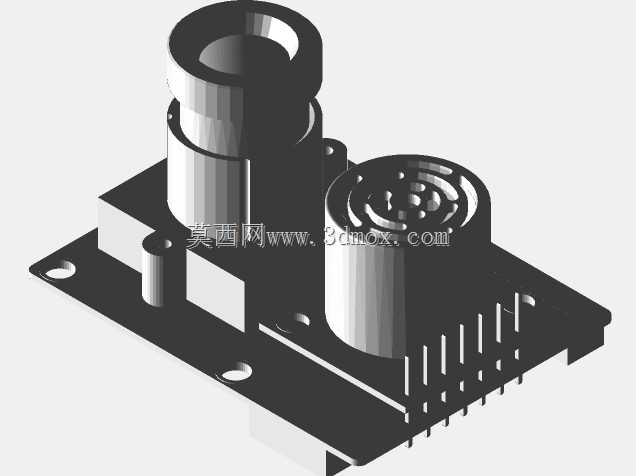

这款集成式传感模组主要面向小型多旋翼无人机的室内无GPS定位场景设计，是飞控系统实现低空精准定高、水平位移检测的核心外设部件，可在卫星信号完全遮挡的楼宇内部、地下车库、仓储巷道等环境中，为飞行器提供稳定的位置参考数据，弥补气压计定高误差大、纯惯性导航漂移快的应用短板，适配消费级航拍无人机、教育类开源飞控平台、小型室内巡检无人机的配套升级需求。模组采用上下分层的堆叠式结构设计，底层为标准厚度的FR-4印制电路板，板边预留对称的M2规格安装孔位，可直接通过铜柱螺接固定在飞控板上方或者无人机机身的中心安装位，整体安装边界控制在极小的尺寸范围内，不会额外占用过多机身载荷空间，适配轴距150mm到450mm区间的各类小型多旋翼机型。板上集成两个核心功能部件，其中较高的柱状部件为光流镜头组件，镜头光轴垂直向下对准机身下方地面，通过连续采集地面纹理的像素偏移量计算飞行器的水平移动速度与位移量，镜头外围设置黑色遮光防护结构，可避免上方机身结构的反光、LED指示灯漏光对成像质量造成干扰，镜头与电路板之间设置白色隔圈，既可以固定镜头焦距，也能起到缓冲减震的作用，降低飞行时机身高频振动对光流采样精度的影响。旁侧稍矮的圆柱部件为超声声呐探头，探头表面开设同心环状的声波收发格栅，负责垂直向下发射并接收超声波回波，通过声波往返时间测算模组与地面的实时相对高度，可在光流镜头因地面纹理缺失、光照过强过弱失效时提供连续的高度数据，两个传感部件的数据通过板载排针直接传输给飞控主控，无需额外外接转接线路。整体结构设计优先考虑机载场景的轻量化需求，所有结构件均采用轻质工程塑料材质，在保证部件安装定位精度的前提下尽可能削减非必要的结构厚度，部件排布避开板上的电子元器件焊接区域，不会干涉原有电路的布线与元件贴装，两个传感部件的安装高度差经过匹配设计，可同时保证光流镜头的成像视场不被声呐结构遮挡，声呐的声波发射角度不会覆盖到镜头结构，避免两个传感器工作时出现互相干扰的问题，板底预留标准排针焊盘，可根据实际装机需求选择直插或者侧插的接线方式，适配不同的机身布线走向。
