适配1-5WLED模块的六边形安装支架灯罩

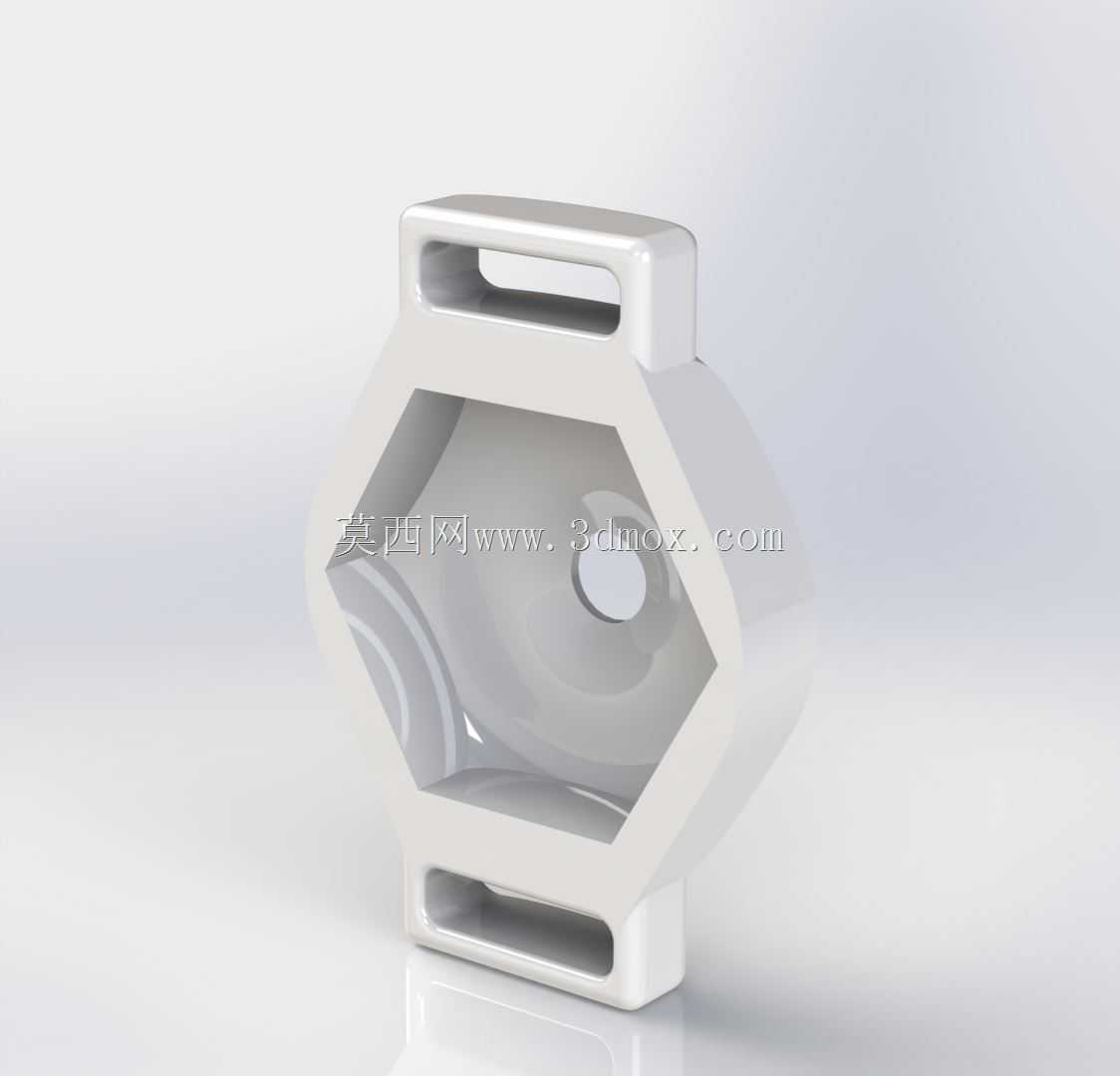

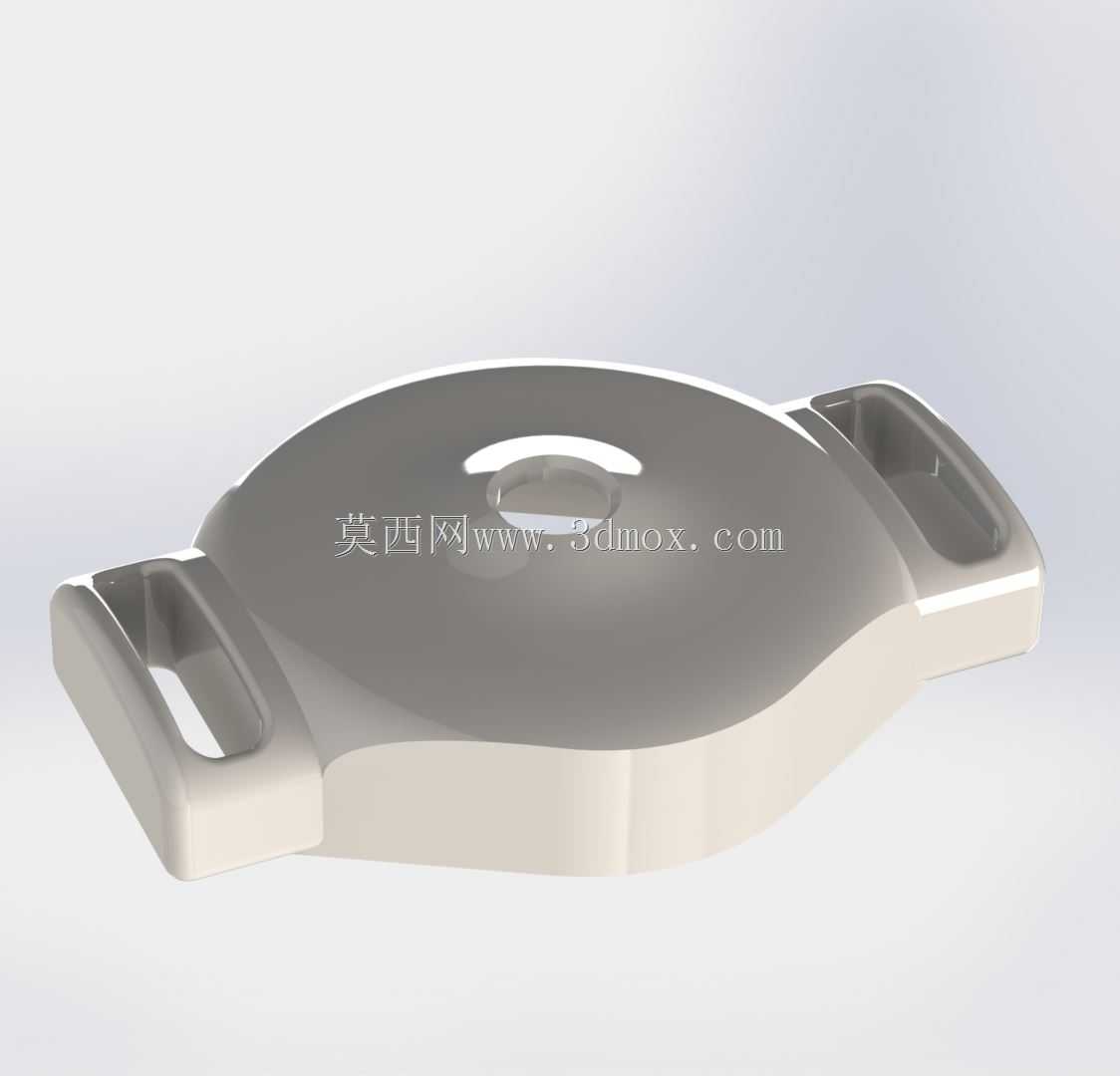

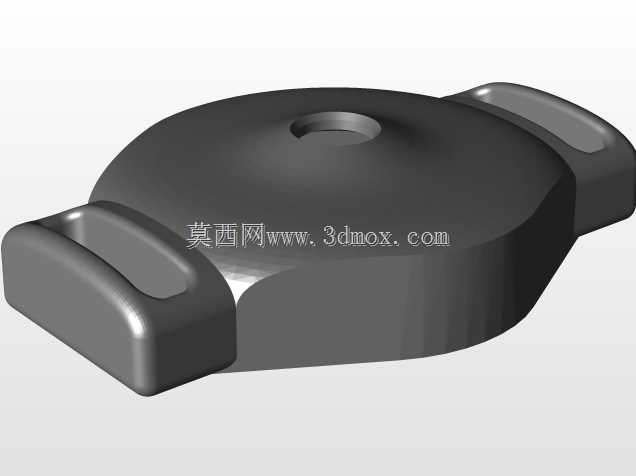

这款六边形结构的LED灯罩，最初的设计需求来自飞行模拟器外部导航灯的改装场景，适配市面上标准铝基封装的1W到5W功率Cree系列LED模块，可直接固定在罗宾逊R22直升机飞行模拟器的外部导航灯安装位，也可拓展用于小型户外标识照明、设备状态指示灯的配套安装场景。从结构设计逻辑来看，整体采用正六边形外轮廓，上下两端预留的带镂空凸耳是核心安装结构，凸耳上的镂空槽可适配扎带、M3规格螺丝两种固定方式，安装时不需要额外定制转接件，能直接卡接或锁附在直径10-18mm的杆状安装基座上，安装边界容错率较高，即使安装面存在1mm以内的尺寸公差，也能通过凸耳的轻微形变完成适配。内腔的环形定位台阶是专门针对标准铝基LED模块设计的，台阶内径刚好匹配32mm见方的标准LED铝基板，装配时铝基板可直接嵌入台阶定位，不需要额外打胶固定，配合灯罩正面的透光空腔，能保证LED发光角度控制在120度范围内，不会出现光线侧漏的问题，满足导航灯需要的定向指示需求。材质选型上默认采用阻燃PC注塑成型，壁厚控制在1.8mm，既保证了足够的结构强度，在模拟器日常拆装维护时不会出现开裂问题，也能控制整体重量，单只灯罩重量不超过15g，不会给安装基座带来额外的负载压力。设计过程中特意规避了尖锐棱角，所有外边缘都做了R0.8的圆角处理，既符合航空类设备的外观安全要求，也能减少注塑生产时的应力集中问题，降低量产时的不良率。上下凸耳的镂空槽做了加长设计，安装时可以根据实际布线需求调整走线方向，LED的供电导线可以直接从上下任意一个镂空槽穿出，不需要在灯罩本体上额外开孔走线，简化了装配工序。内腔的中心定位柱高度为3mm，刚好能顶住LED铝基板的中心位置，避免运输或使用过程中铝基板出现移位，同时中心柱预留的0.5mm间隙可以涂覆少量导热硅脂，帮助LED模块将热量传导到灯罩本体，提升小功率LED的散热效率，延长LED模块的使用寿命。整体外形尺寸控制在对角距45mm，厚度22mm，属于小型轻量化的照明配套结构件，除了飞行模拟器场景外，也可用于小型无人机夜航灯、工业设备状态指示灯、户外露营小灯的配套结构使用，适配性较强。
