CNC主轴电机配套可调节真空轴环结构

　　在小型CNC加工、实验室精雕作业场景中，主轴切削区域的切屑清理一直是影响加工精度与刀具寿命的关键环节，这款配套VFD主轴电机的真空轴环，正是针对这类场景设计的功能性配套工件，核心作用是将真空吸尘软管可靠固定在主轴电机的对应位置，通过负压通路及时带走切削、铣削过程中产生的细碎切屑，避免切屑缠绕刀具、刮伤已加工表面，同时减少作业区域的粉尘扩散。

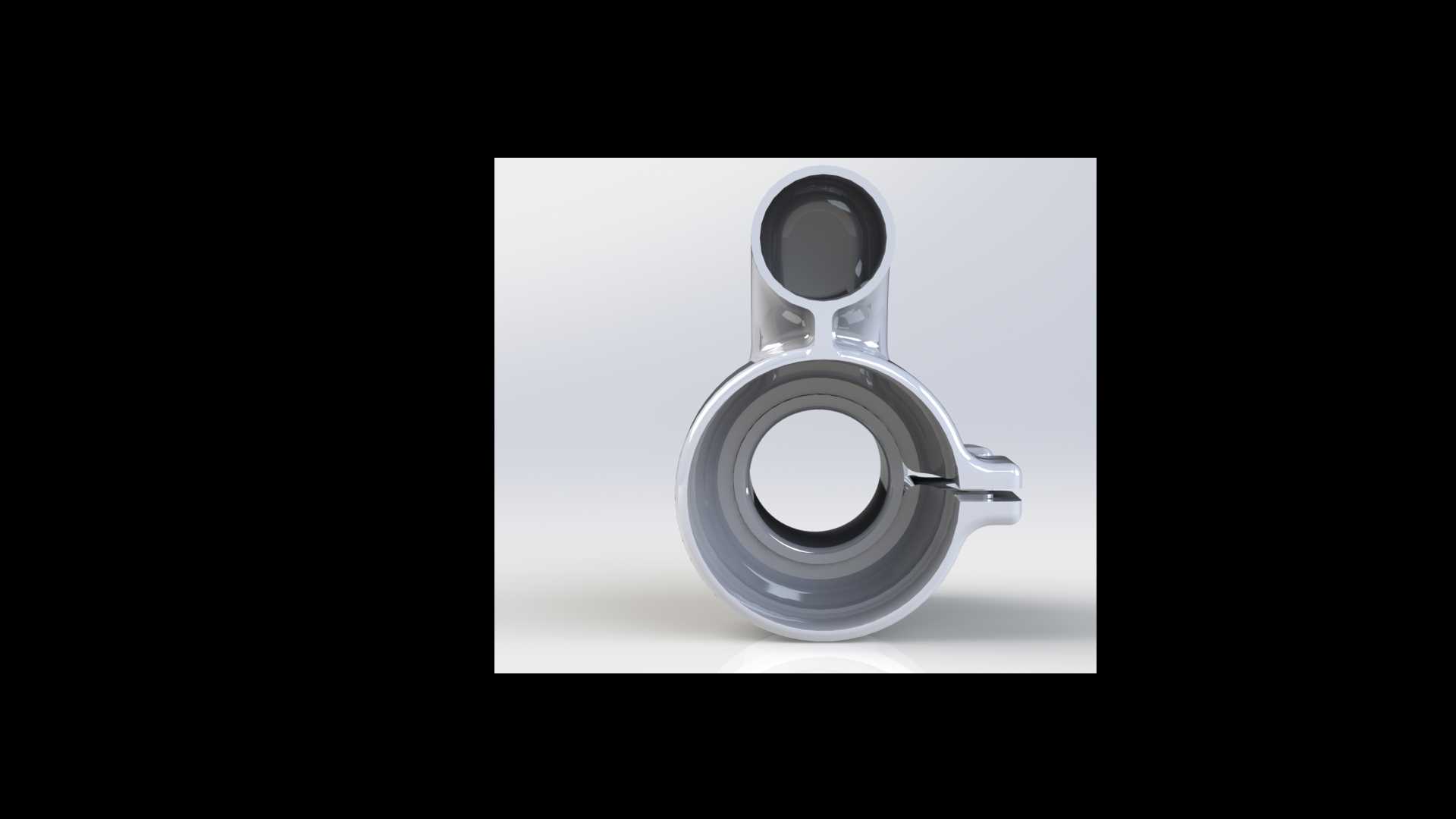

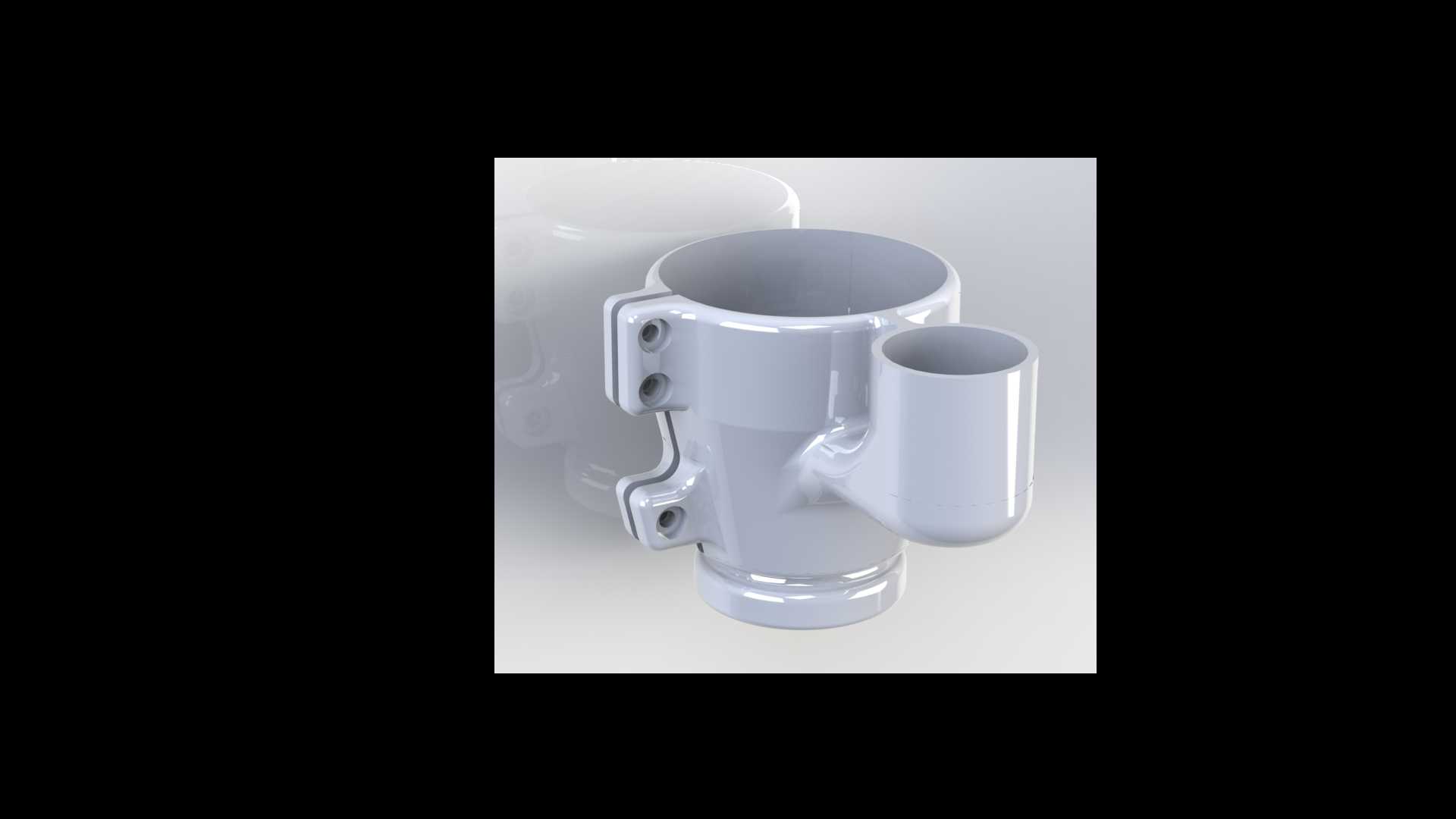

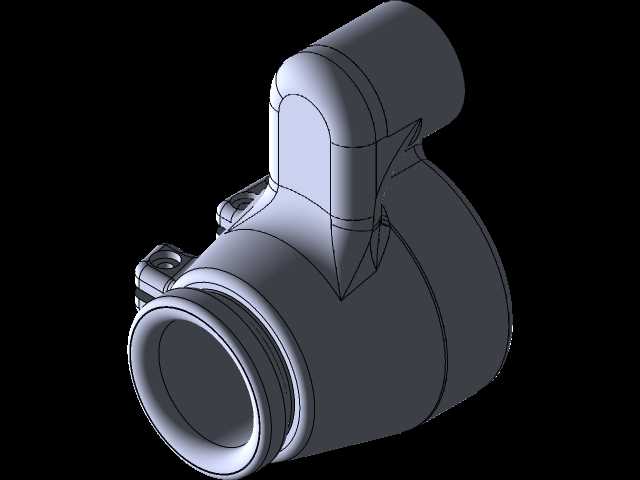

　　从结构设计来看，该轴环采用分体抱箍式的主体结构，主体为适配主轴圆柱面的环形抱紧段，侧面延伸出与真空软管对接的直通接口，抱紧段两侧预留了带安装孔的连接耳，通过紧固件锁紧即可实现轴环在主轴轴向任意位置的固定，也可根据刀具伸出长度、加工深度灵活调整安装高度，适配不同长度的铣刀、雕刻刀作业需求。设计时充分考虑了安装边界，抱紧段的内径匹配常规小型VFD主轴的外径尺寸，侧面接口的外径适配常用的工业真空软管规格，安装时无需对主轴本体做额外改造，直接抱合锁紧即可完成装配，不会破坏原有主轴的动平衡结构。

　　轴环的内壁做了贴合主轴曲面的弧度处理，锁紧后与主轴外壁贴合紧密，不会出现高速主轴运转时轴环松动移位的问题；侧面的真空接口与主体环形腔室连通，负压气流可直接对准刀具切削区域，相比外置的吸尘管路，这种随主轴同步移动的轴环结构，吸尘口始终与切削点保持固定距离，切屑抽吸效率更高，尤其适合加工亚克力、PCB、软金属这类易产生细碎切屑的材料。

　　建模过程中对安装孔位、对接接口的公差做了合理预留，抱紧段的开合间隙控制在合理范围，既保证锁紧后的夹持力足够，也避免过度锁紧导致主轴外壁被压伤，整体结构无复杂异形曲面，除了常规的机加工方式制作，也可通过3D打印快速制作样件验证安装适配性，实际装配后可根据现场的吸尘效果微调轴环的轴向位置与周向角度，让负压气流刚好覆盖切屑飞溅的主要区域，在小型桌面CNC、实验室精雕设备的改造升级中具备很强的实用性，无需改动设备原有结构即可快速加装，有效改善加工区域的切屑堆积问题。
