线性斯特林动力装置结构设计

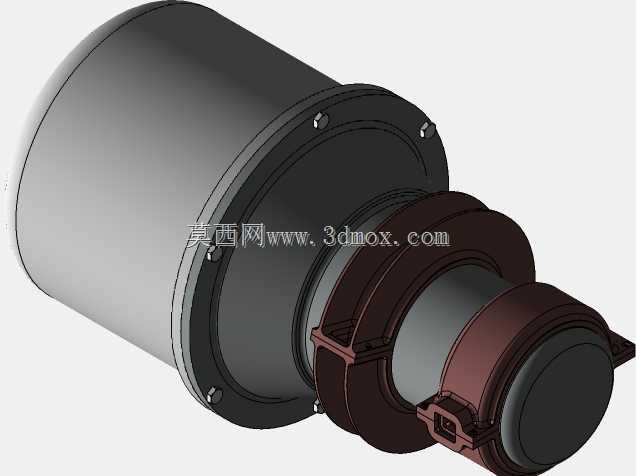

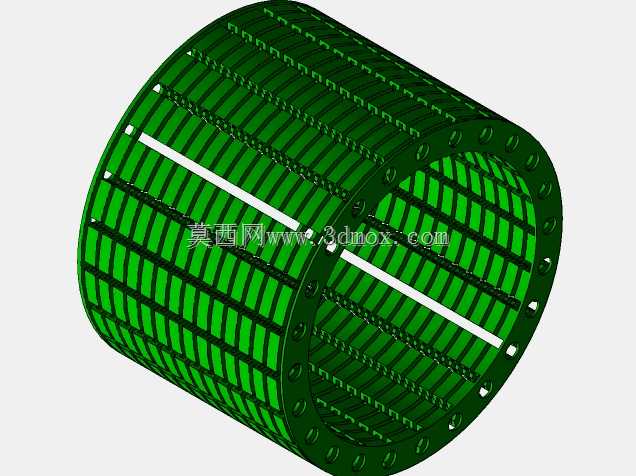

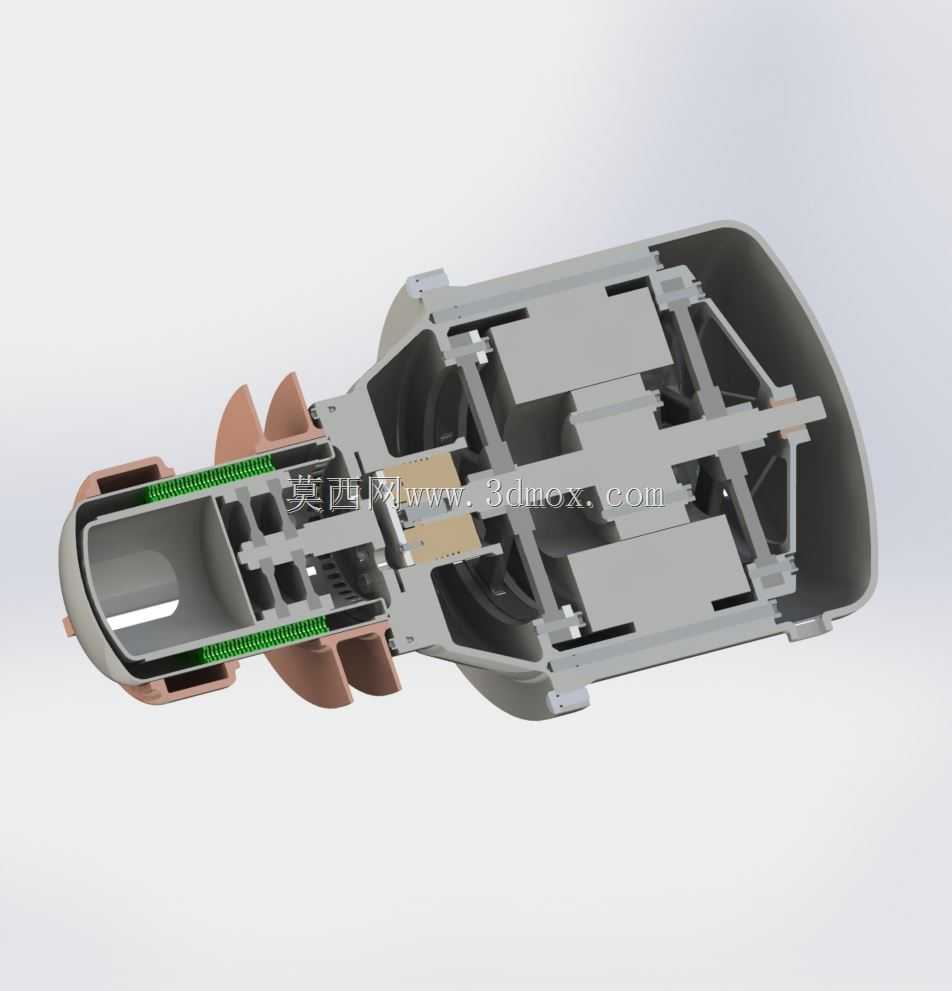

该线性斯特林动力装置属于外燃式热能转换机械，核心应用场景覆盖分布式热电联产、深空探测动力供给、工业余热回收利用、偏远地区离网供电等领域，可适配多种热源输入形式，包括太阳能聚光热能、工业废热、生物质燃烧热能等，相较于传统内燃机具备燃料适配性强、运行振动噪声低、热转换效率稳定的优势，在低维护需求的长周期运行场景中具备突出的应用价值。装置整体采用圆筒形集成化结构设计，核心换热腔体采用格栅式镂空外壁结构，既能够最大化换热接触面积，提升工质与外部环境的热交换效率，也可通过格栅结构形成稳定的空气流通通道，保障冷端持续散热，避免腔体内部热量堆积影响循环效率。腔体两端设置带安装孔的法兰端盖，可通过标准紧固件实现与动力输出模块、热源接入模块的密封连接，端盖周向均匀分布的安装孔可适配不同角度的管路接入需求，降低现场安装的对位难度。设计过程中围绕斯特林循环的等温压缩、等容加热、等温膨胀、等容冷却四个核心过程展开结构匹配，将回热器、加热器、冷却器集成于圆筒腔体内部，缩短工质的流动路径，减少循环过程中的流阻损失与热量耗散；格栅式外壁的筋条采用等间距排布设计，既保证腔体整体结构强度，可承受循环过程中的工质压力波动，也可通过筋条之间的镂空区域直接完成冷端热量的散发，无需额外加装独立散热壳体，压缩整体结构体积。从安装边界来看，圆筒形主体的径向尺寸适配标准模块化安装支架，轴向长度预留了与线性发电机直连的对接空间，可直接与动磁式直线发电模块同轴装配，省去传统旋转式斯特林装置必备的曲柄连杆转换机构，进一步降低运行过程中的机械磨损与能量损耗。装置内部的工质流道采用平滑过渡设计，避免直角弯折造成的工质流动滞止区，保障循环过程中工质能够在腔体内完成稳定的往复流动，实现热能到线性动能的持续稳定输出，可根据实际输出功率需求调整腔体长度与格栅密度，适配不同功率等级的应用场景。
