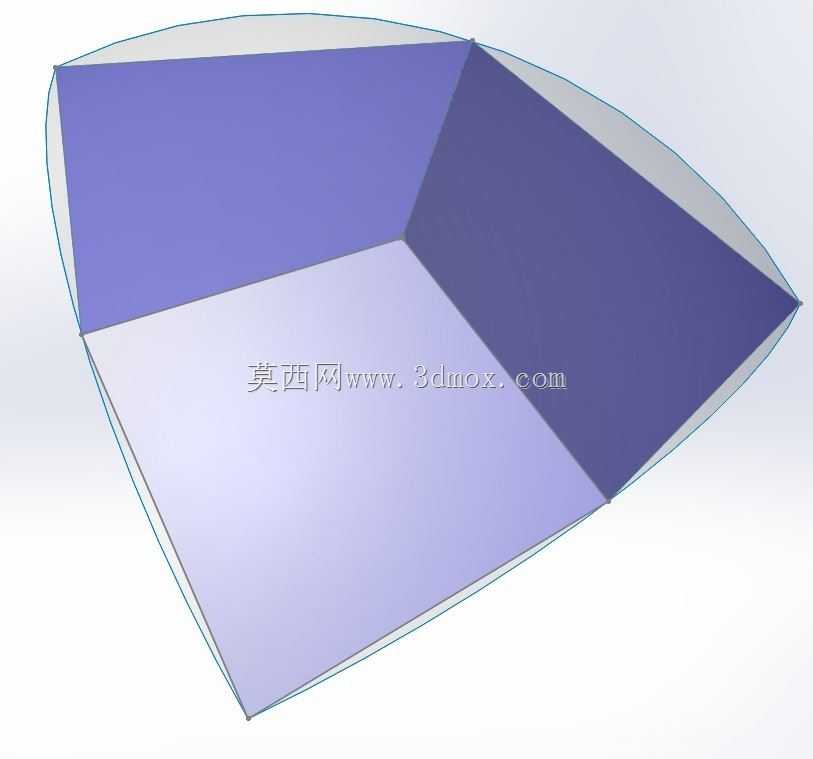

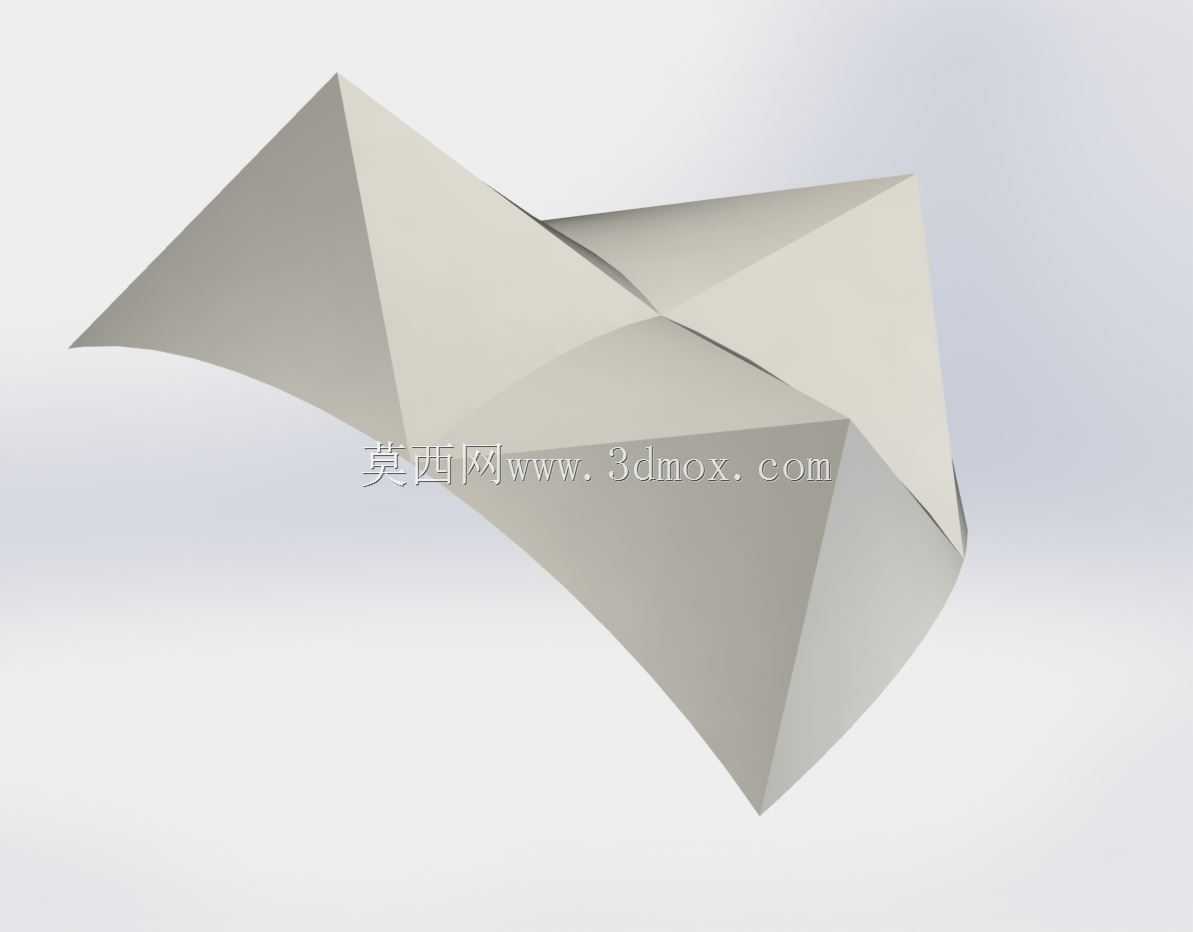

多面折面组合球面分割几何结构

在空间几何构型的工程实践中，这类折面与球面结合的分割结构常被应用于特种光学反射装置、异形曲面工装夹具定位面、艺术化工业产品外壳的结构验证环节，不少需要兼顾曲面导流与平面安装贴合的设备部件，也会参考这类分割逻辑做结构拆分。做这类结构设计时，最先要明确的是球面的基准球心位置，所有折面的交线最终都要和球面的曲率做匹配校验，不能出现折面棱边超出球面理论轮廓的情况，否则后续做曲面拼接时会出现无法闭合的缝隙。实际建模过程中，要先确定球面的基础曲率半径，这个参数直接决定了整个结构的外包络尺寸，安装边界要以球面的最大直径作为外包络参考，所有折面的外伸棱边都不能超出这个球形包络范围，避免和周边安装位产生干涉。折面的分割逻辑不是随意划分的，每一个平面的延展面都要和球面形成确定的交线，相邻折面之间的二面角要做圆角过渡的预留，要是用在流体相关的场景，折面和球面的衔接处不能出现锐角棱边，不然会造成流场的局部紊流，影响导流效果。不少做异形照明配光结构的工程师会参考这类构型，通过不同角度的折面反射配合球面的漫反射特性，调整光线的投射范围，这时候每个折面的倾斜角度都要经过光路计算，不能只做外观上的几何拼接，要保证每个折面和球面的交线位置刚好对应配光曲线的分界点。还有在做一些轻量化的支撑结构时，这类球面分割的折面结构可以在保证整体球形外包络的前提下，减少实体材料的使用，折面之间的加强筋可以沿着交线布置，比完整的球面壳体拥有更好的抗形变能力，承受径向载荷的时候，折面的棱边可以起到类似加强筋的载荷传导作用，把局部受力分散到整个结构的各个连接点位。设计的时候还要注意折面之间的连接公差，因为每个折面都是和球面相交生成的轮廓，加工时如果采用钣金折弯工艺，要提前计算好每个折面的展开尺寸，折弯后的棱边要和球面的贴合间隙控制在装配允许的公差范围内，要是采用3D打印工艺做原型验证，要注意折面和球面衔接位置的打印支撑设置，避免曲面部分出现打印塌陷。这类结构的安装定位通常会选其中一个面积较大的折面作为安装基准面，基准面的平面度要做单独的公差要求，其他折面的位置度都以这个基准面和球心的相对位置作为参考，安装时要保证球心和设备的回转中心重合，不然整个结构的工作对称性会被破坏。在做结构校验的时候，要逐个检查每个折面与球面的截交线是否闭合，有没有出现折面穿透球面的情况，相邻折面的交线端点必须落在球面的截交线上，不能出现悬空的棱边，不然后续做有限元分析的时候会出现网格畸变，影响应力计算的准确性。如果是用在外观装饰类的工业部件上，折面的数量和角度还要考虑表面处理的工艺性，折面数量过多会增加表面喷涂或者抛光的难度，相邻折面的二面角过小的话，角落位置的表面处理很难做到均匀，会影响整体的外观一致性。实际应用中，这类结构也常被用作几何教学的演示模型，帮助理解平面与曲面的截交关系、空间多面体与球体的组合构型逻辑，学生在练习三维建模的时候，通过搭建这类结构可以熟练掌握曲面修剪、平面延伸、实体合并的相关操作，理解空间几何元素之间的约束关系。做这类结构的尺寸链计算时，要以球心作为尺寸基准原点，每个折面到球心的距离、折面之间的夹角都要从这个原点出发标注，避免累积误差造成最终的结构和设计的球形轮廓出现偏差，安装孔位如果布置在折面上，要计算孔位的法向方向，保证安装螺栓的轴线和折面垂直，避免安装时出现螺栓别劲的情况。
