无支撑3D打印益智拼接积木组件

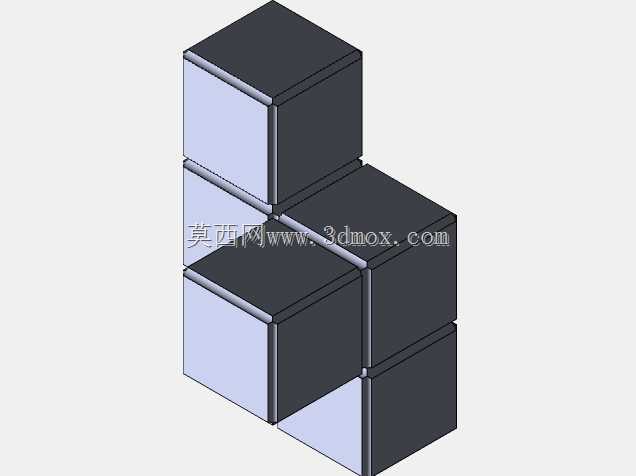

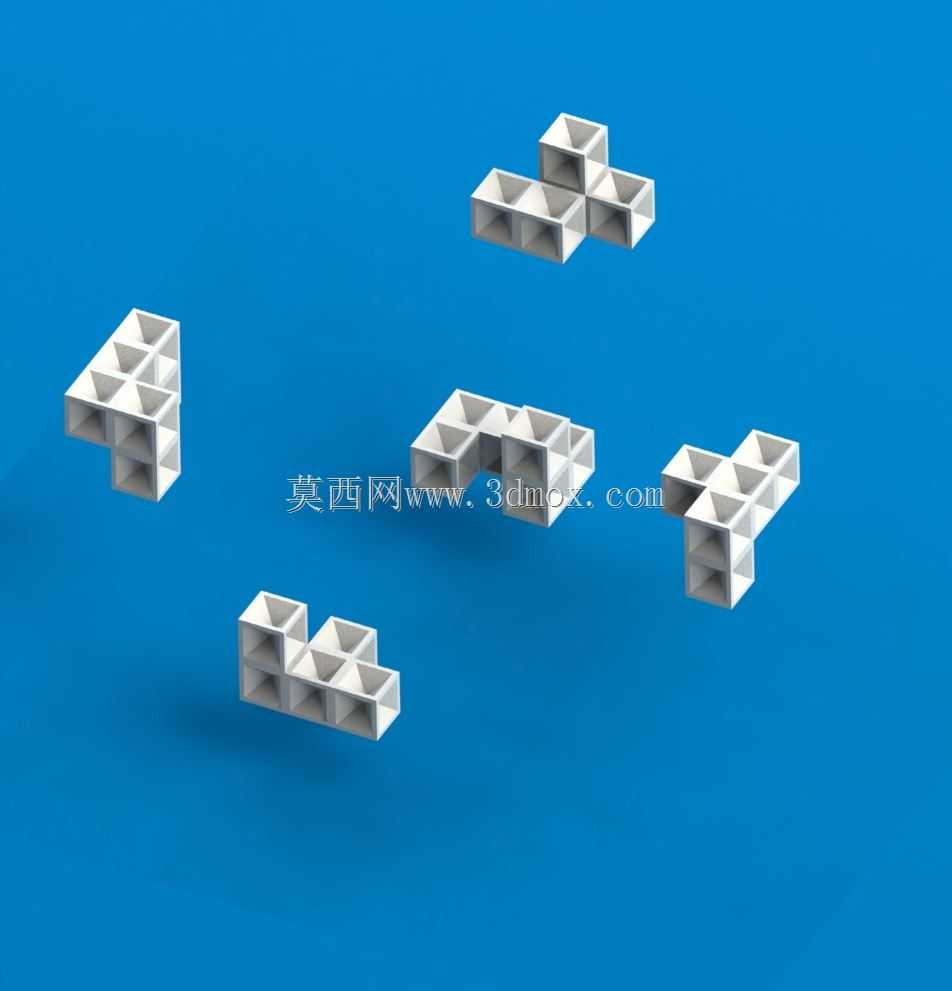

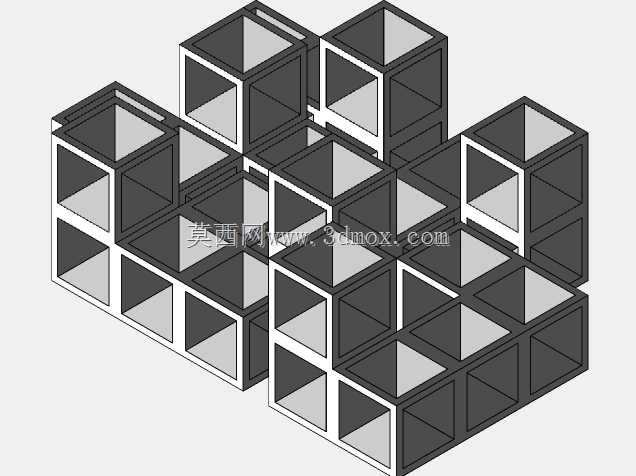

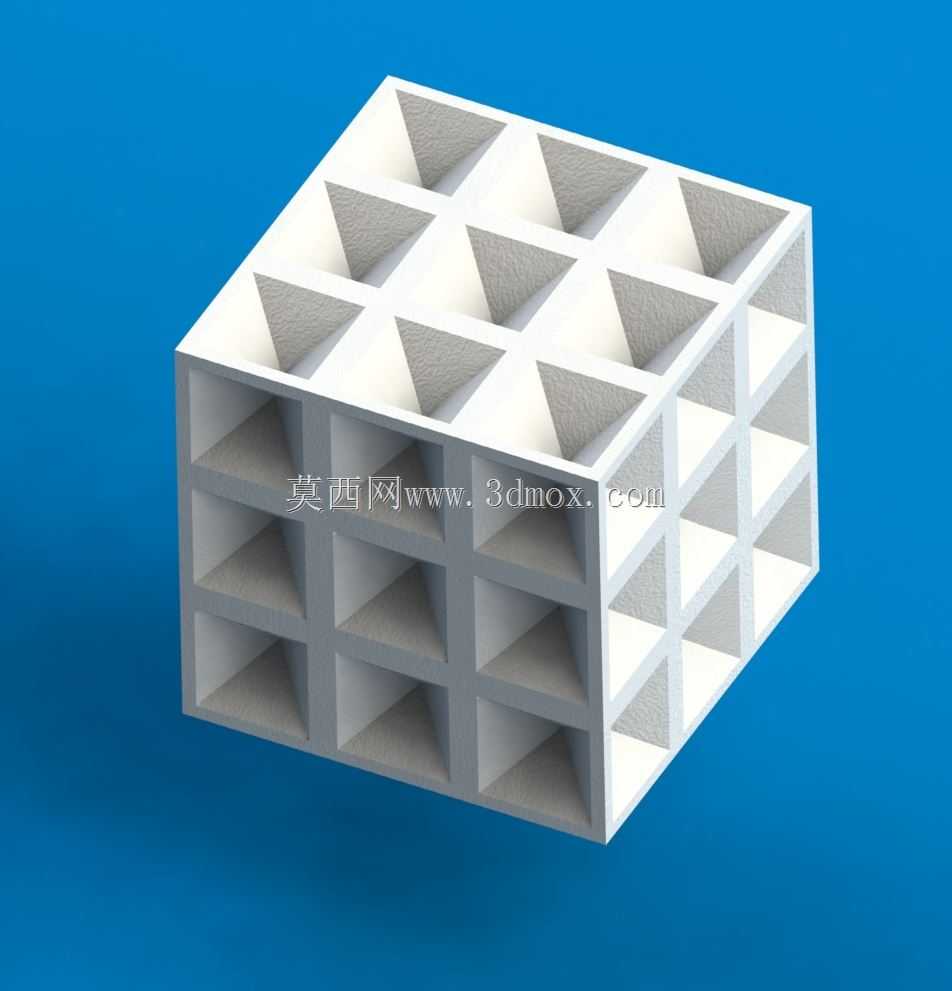

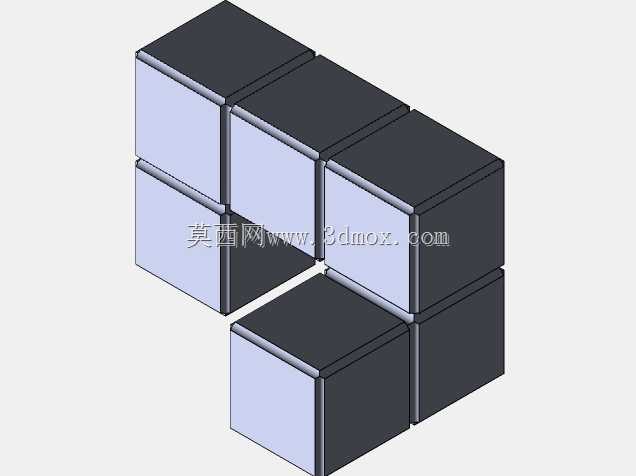

日常做3D打印验证的时候，很多新手最头疼的就是支撑拆除问题，要么拆完表面留疤，要么支撑卡在内腔抠不出来，浪费材料还耽误打印时间，这套拼接积木组件就是专门针对桌面级FDM打印机的无支撑打印需求设计的，拿来做设备校准测试、入门玩家实操练习都非常合适。先从结构设计逻辑说起，整套组件拆分后的单个零件，所有悬空面的悬垂角度都控制在45度，这个角度是常规PLA、PETG耗材在常规打印参数下，依靠耗材熔融后的自然堆叠张力就能实现自支撑的临界值，不需要额外添加树状或者线性支撑，打印完成后只需要去掉底部的薄薄一层 raft 或者 brim 就能直接使用，不会在零件表面留下支撑接触的凹痕或者毛刺，省去了后处理打磨的工序。零件的拼接结构采用的是等截面的凹凸卡扣设计，卡扣的配合间隙控制在0.2mm，刚好适配桌面级打印机常规0.4mm喷嘴的打印精度，不会因为间隙太小插装过紧导致零件开裂，也不会因为间隙太大拼完之后松垮散架，拼合之后的整体结构有足够的结构刚性，可以拿在手里把玩不会散件。从应用场景来说，这套组件除了作为3D打印的测试件之外，本身也是一套完整的益智拼图玩具，所有零件拼合之后可以组成完整的立方体结构，拆分之后的单个零件形态各异，需要通过空间逻辑推理才能完成组装，不管是打印出来给孩子做益智玩具，还是放在3D打印体验店作为客户体验的打印样件，都非常合适。很多3D打印门店刚开业的时候，都会找这类打印成功率高、打印时间短、成品有实用价值的模型做展示，这套零件单个的打印时间基本都控制在20分钟以内，整套打下来也不到两个小时，用最低的时间和材料成本就能给客户展示3D打印从成型到组装的完整流程，比打印那些动辄几个小时、打完只能当摆件的样件实用性强很多。再说到安装和尺寸边界，整套零件拼合完成之后的整体尺寸控制在80mm见方，刚好是普通成年人单手握持的尺寸，单个拆分零件的最大外轮廓尺寸不超过40mm，不管是打印尺寸200mm见方的入门级桌面打印机，还是更大尺寸的工业级FDM设备，都能轻松排布打印，甚至可以一次在平台上排布多套同时打印，不会出现零件超出打印行程的问题。零件的所有边角都做了R1的圆角过渡，没有尖锐的直角，一方面是避免打印过程中尖角处出现翘边，另一方面拼插的时候也不会划伤手，给小朋友玩也足够安全。做这类无支撑打印件的设计的时候，最容易忽略的就是内腔的斜度，很多人只注意外表面的悬垂角，忽略了零件内侧的拼接卡槽位置的角度，很容易出现内侧悬空角度过大导致打印塌陷的问题，这套组件在设计的时候，所有内侧卡槽的侧壁也都做了对应的斜度处理，不管是外表面还是内表面，所有超过45度的悬空结构都被优化掉了，哪怕是打印温度控制略有偏差、或者打印机的冷却风扇转速稍低，也不会出现塌边、拉丝的问题，打印容错率非常高。平时给新入行的3D打印操作员做培训的时候，也可以拿这套模型做练习，从切片参数设置到平台调平，再到最后的零件组装，一套流程走下来就能快速掌握桌面级FDM打印机的基本操作，比单纯打印测试方块要有趣得多，学员的接受度也更高。另外这套零件的结构没有特别薄的薄壁位置，所有壁厚都均匀控制在2mm，刚好是常规0.4mm喷嘴打印5层线宽的厚度，打印的时候不需要调整特殊的壁厚参数，用设备默认的通用打印参数就能直接打印，不会出现薄壁位置打印不填充、强度不足的问题，拼插过程中反复拆装也不会出现卡扣断裂的情况，耐用性足够。
