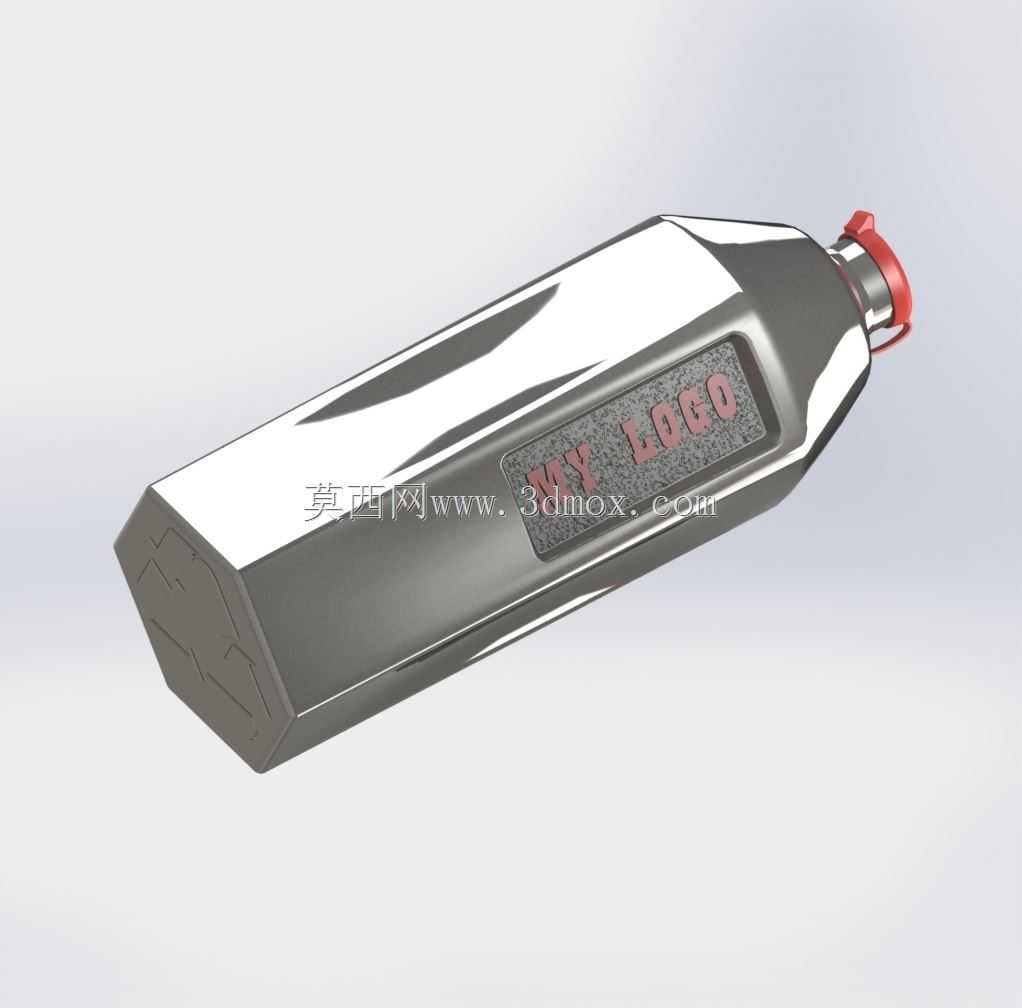

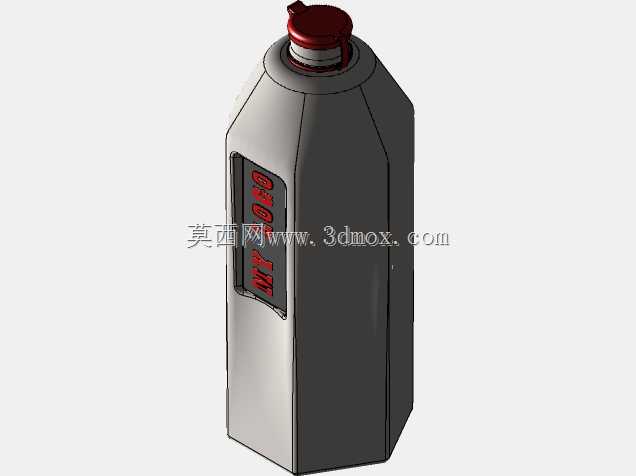

多组六边形带盖测试用储液瓶结构

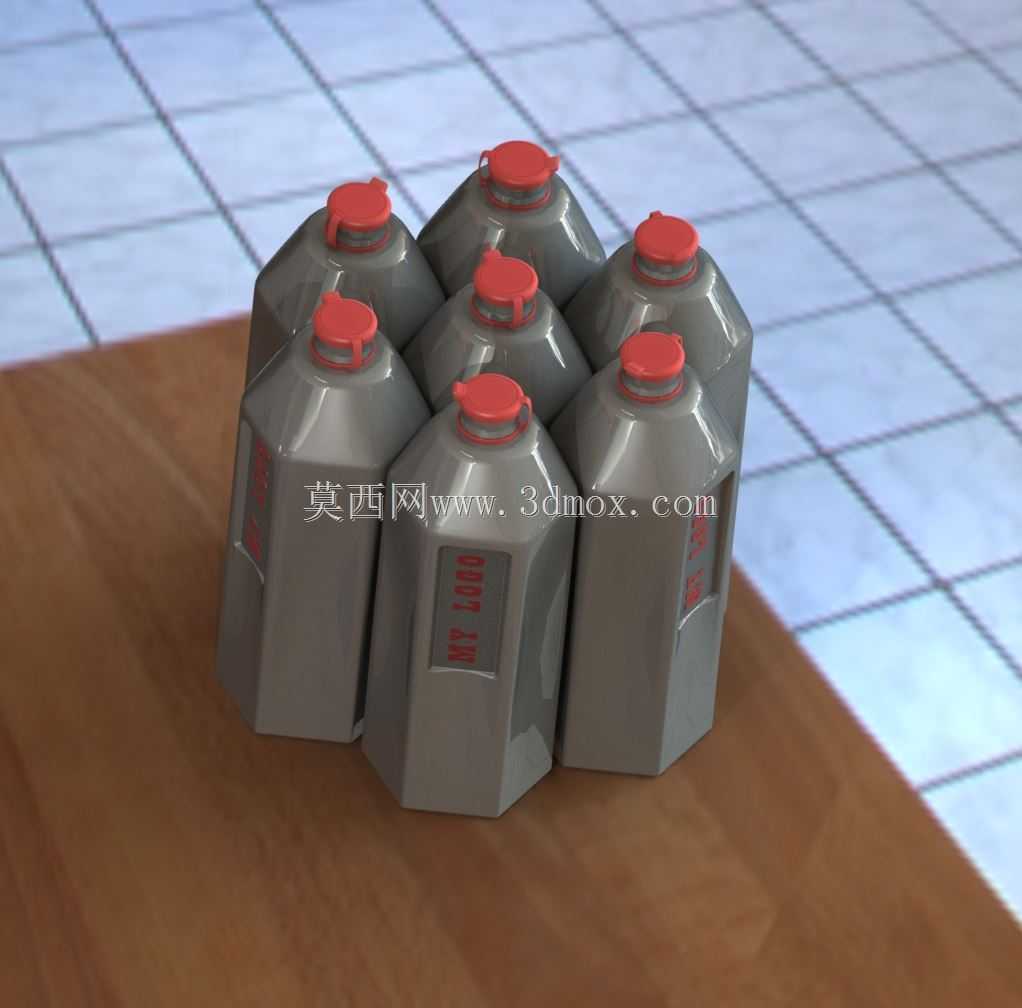

这类带盖六边形储液瓶，日常多在实验室试剂分装、小型日化产品灌装、工业点位润滑液暂存场景中使用，区别于常规圆形瓶身，六边形的截面设计在成组码放时能完全消除相邻瓶身的弧形间隙，同等摆放面积下的存储密度比同容积圆瓶提升近两成，不管是放在物料周转箱内做工位配送，还是摆在试验台架上做批量试样摆放，都不会出现圆瓶易滚动、相邻瓶身错位滑移的问题。瓶身的棱边做了0.8mm的圆角过渡，没有尖锐直角，一方面是注塑成型时能避免应力集中导致的棱边开裂，另一方面手持搬运时贴合手掌的触感更舒适，不会出现硬棱硌手的情况。瓶盖采用的是外翻式防盗盖结构，盖内有一圈密封凸筋，和瓶口的密封槽过盈配合，拧紧后能实现静置无渗漏，盖顶的防滑凸点做了径向排布，即使手上沾有少量油污或者试剂，也能顺利拧开瓶盖，不需要额外借助工具。瓶身正面预留了矩形标签粘贴位，这个区域的瓶壁做了微磨砂平面处理，不干胶标签贴上去之后不会因为瓶身弧度出现翘边，标签粘贴的定位公差可以控制在±1mm内，批量贴标时不需要反复调整位置。从结构设计的角度看，瓶身的壁厚做了梯度分布，底部壁厚1.2mm，向上到瓶身中部逐渐过渡到1.0mm，瓶口位置因为要和瓶盖配合，壁厚加厚到1.5mm，这种壁厚设计既可以保证瓶子竖直放置时的承重能力，堆叠三层满装瓶也不会出现底部变形，又能减少原材料的用量，降低单件的成型成本。瓶口的螺纹采用的是单头梯形螺纹，螺距4mm，螺纹起始端做了导向倒角，自动灌装线上的旋盖头可以快速对准螺纹，不会出现错牙滑丝的问题，旋合两圈半就能达到密封要求的拧紧力矩，适配高速灌装线的节拍要求。成组摆放时，七个瓶子刚好可以凑成紧凑的蜂窝排布，相邻瓶身的侧面完全贴合，外围用热缩膜封装之后，整组的结构稳定性很强，搬运过程中不会出现单瓶散落的情况。瓶底做了一圈0.5mm高的支撑凸环，瓶子放在平面上时，只有凸环和接触面接触，即使工作台面有少量积水或者污渍，也不会沾到瓶底的大部分区域，拿取时瓶底不会带起污渍污染其他物料。另外瓶身的肩部做了15度的倾斜过渡，倾倒液体时，液体可以顺着肩部的斜面平稳流出，不会出现断流溅射的情况，倾倒到最后阶段，瓶内的残留液体会顺着斜面汇聚到瓶口位置，残留量可以控制在0.5ml以内，减少物料的浪费。从安装和适配的边界来看，单瓶的最大外接圆直径和六边形对边距离的差值控制在3mm以内，常规的圆瓶夹持工装只需要更换适配的夹爪胶垫，就可以直接夹持这种六边形瓶身，不需要重新制作整套夹持机构，能降低生产线换型的改造成本。瓶身的高度设计也适配常规的液体灌装机的灌装头行程，不需要调整灌装机的升降参数就可以直接上线使用。在做跌落测试验证时，满装状态下从1.2米高度自由跌落到水泥地面，瓶身的棱边位置不会出现开裂，瓶盖也不会因为冲击出现松脱渗漏，完全满足常规周转运输的强度要求。
