家用储水式电热水器泄压安全阀结构设计

在民用储水式电热水器的配套水路系统里，这类泄压安全阀是必不可少的安全保护部件，日常安装在热水器冷水进水端的接口位置，承担着水路压力过载泄放、逆向止回的双重作用，直接关系到家用储水设备的承压安全。很多刚接触厨卫五金结构设计的工程师容易把这类阀和普通管道泄压阀混淆，实际上家用热水器安全阀的工况有非常明确的边界：家用自来水的常规供水压力在0.15MPa到0.4MPa区间，而储水式电热水器在加热过程中，内胆里的水受热膨胀会导致内部压力持续升高，一旦超过内胆设计承压阈值（通常家用机型在0.7MPa左右），就需要阀件自动开启泄放多余压力，避免内胆胀裂、管路崩脱的风险，同时还要在供水端出现停水、负压的工况下，阻止内胆里的存水倒流回公共供水管网，避免干烧隐患。

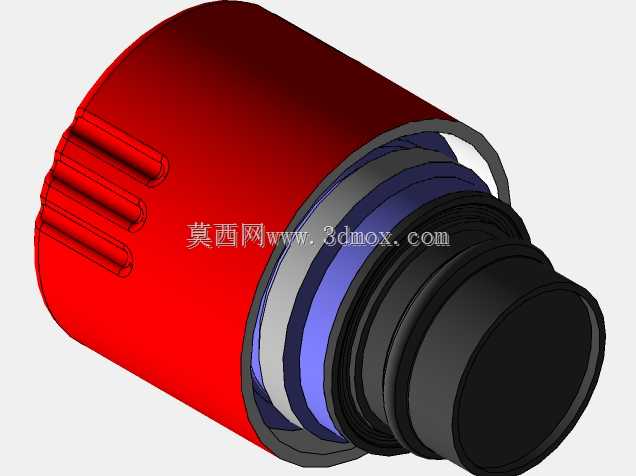

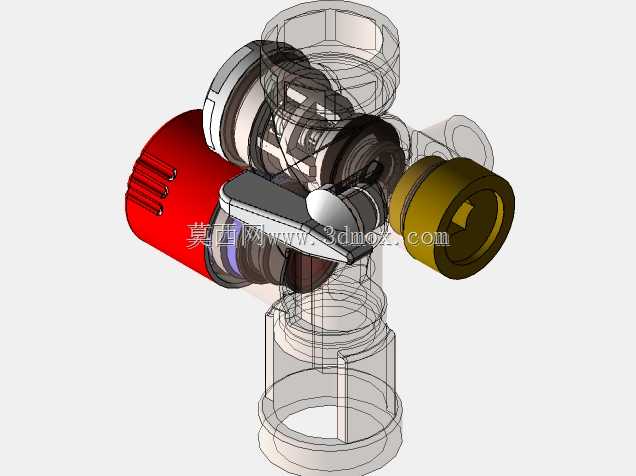

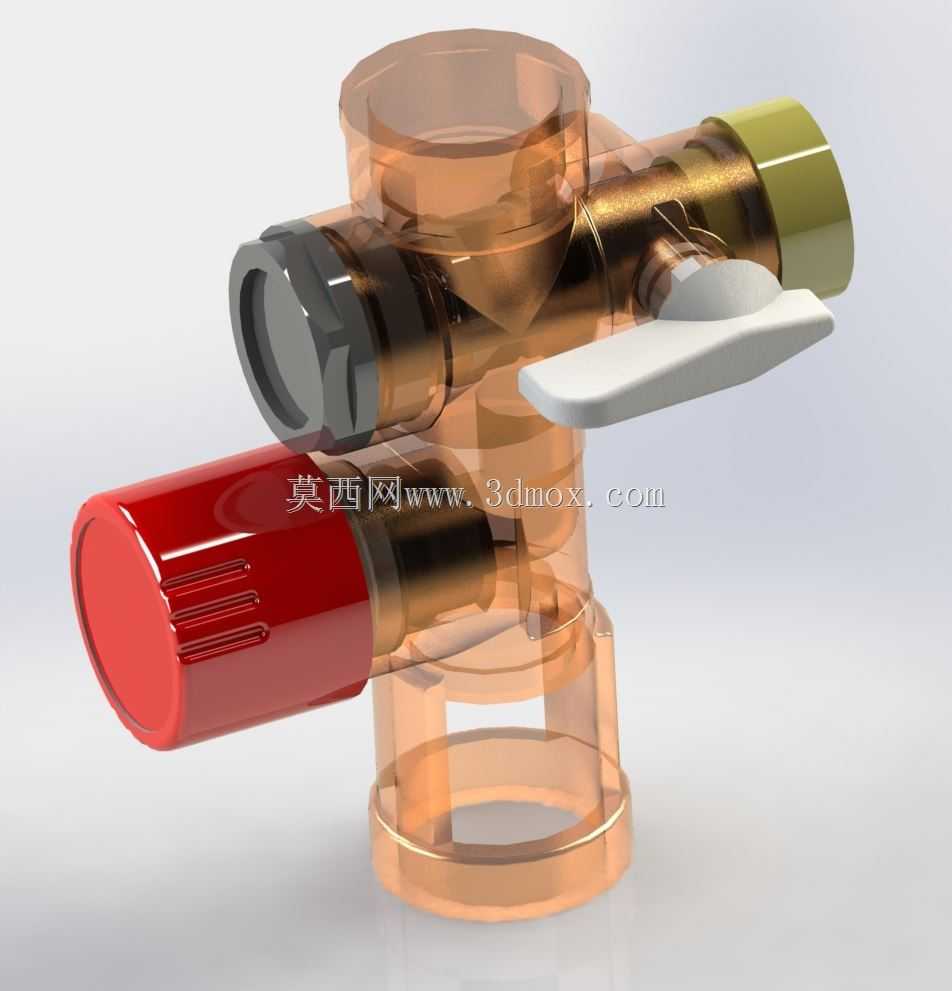

从结构设计的角度拆解这个模型，整体采用同轴嵌套的布局思路，外部红色的主体外壳是阀的承压外罩，侧面做了三道平行的防滑凸筋，这个结构不是装饰性设计——实际安装场景里，安装工人不需要额外的管钳工具，徒手就能借助凸筋的摩擦力完成阀和热水器进水口的螺纹旋合，凸筋的深度控制在1.2mm，既保证足够的握持摩擦力，又不会因为凸起过高导致安装时和周边的进水软管、墙面装饰层产生干涉。阀的进水端是标准的4分外螺纹接口，出水端和热水器内胆进水口匹配，中间的嵌套层依次布置了止回阀芯、泄压弹簧、密封胶圈、泄压导流通道，不同功能的零件沿轴向堆叠，最大限度压缩了阀件的整体轴向尺寸，毕竟家用热水器的安装空间通常在卫生间吊顶下方、或者橱柜侧边的狭窄区域，轴向尺寸过长会直接导致安装后软管弯折、水路不通。

做这类阀的三维建模时，首先要明确安装边界的约束：常规家用机型留给进水阀的安装空间径向直径不超过50mm，轴向伸出长度不能超过70mm，否则会和墙面的进水角阀产生位置冲突。模型里的密封结构采用了两道丁腈橡胶O型圈的设计，一道布置在螺纹连接的端面，实现阀和热水器接口之间的静密封，另一道布置在阀芯滑动部位，保证泄压动作过程中不会出现沿阀芯的渗漏。泄压弹簧的参数匹配是设计核心，弹簧的预紧力直接对应泄压开启压力，建模时需要预留弹簧刚度的调整空间，不同地区供水压力存在差异，部分高楼层二次供水的区域静压能到0.5MPa，这时候弹簧预紧力要对应调高，避免正常供水压力下阀件误开启滴水；而低层直供水区域如果弹簧刚度过大，会导致内胆超压时无法及时泄压，失去保护作用。

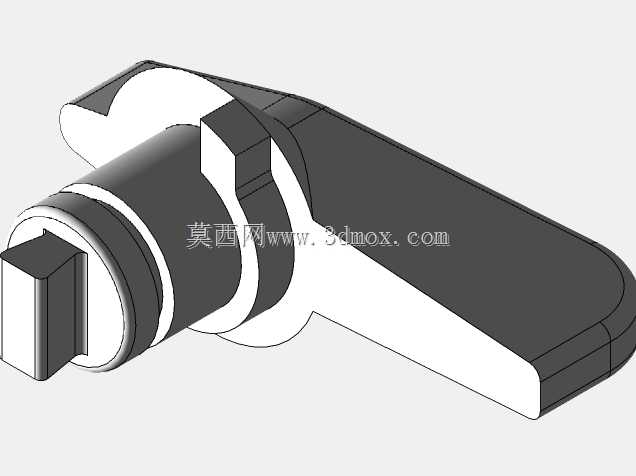

实际应用场景里，这类阀的泄压导流口通常会接一根透明的塑料导流管，把泄放的压力水引导到地面或者排水口，避免泄水时喷溅到周边的卫浴设施、墙体。建模时特意把导流口的位置设计在阀身侧下方45度的位置，这个角度能保证安装后导流管自然下垂，不会出现弯折堵死的情况，同时避开了安装时扳手的操作空间，不会因为拧螺纹的时候碰断导流口。很多新手设计师容易忽略的细节是阀件内部的流道设计，止回阀芯的开启行程不能过大，否则冷水进水时的流阻会过高，导致热水器进水速度慢、出水流量不足；行程过小的话，泄压时的泄放流量不够，内胆压力降不下来，按照家用100L以下储水热水器的标准，泄压通道的通径不能小于6mm，才能保证超压时每秒至少泄放0.2L的水，在加热功率3000W的工况下，及时把膨胀产生的多余压力卸掉。

从结构可靠性的角度，模型里所有和水接触的金属部件都采用了铜质或者食品级不锈钢的选材对应结构，避免长期泡水出现锈蚀、卡滞阀芯的问题，外部的红色喷塑层一方面是做品类区分——行业内通常把热水器安全阀用红色标识，和冷水进水的蓝色部件、热水出水的红色管路形成视觉统一，方便安装工人识别接口，另一方面喷塑层能隔绝卫生间潮湿空气对金属外壳的腐蚀，延长部件的使用寿命。在做装配干涉检查的时候，要特别注意阀芯在最大开启行程下，和外壳内壁、弹簧座之间不能有卡滞点，滑动配合的间隙控制在0.1mm到0.15mm之间，间隙过大会导致阀芯偏斜、密封不严漏水，间隙过小会因为水垢积累导致阀芯卡涩，无法正常动作。另外，阀身和螺纹连接的部位做了退刀槽结构，这个细节是为了机加工螺纹的时候能保证螺纹的有效长度足够，安装时能完全拧进热水器的进水口螺纹孔里，避免因为螺纹啮合长度不够，在压力波动的时候出现脱扣、漏水的问题。

很多做厨卫产品结构设计的工程师在选型这类阀的时候，往往只关注接口尺寸和泄压压力值，忽略了安装后的空间干涉问题，这个三维模型在建模阶段就把实际安装的所有边界条件都融入了结构设计里：比如外壳的最大外径控制在42mm，和周边预留的安装间隙不小于8mm，即使是包裹了保温层的热水器机型，也能顺利把阀装进去；侧面的防滑凸筋做了圆角过渡，没有尖锐的棱角，安装时不会划伤工人的手，也不会割破连接的软管。在做功能验证的时候，这个结构的阀可以满足10万次以上的泄压动作循环，弹簧的弹力衰减率控制在5%以内，符合家用热水器8年设计使用寿命的要求，不会因为长期使用出现弹簧失效、密封老化导致的漏水或者不泄压问题。
