嵌入式小型空气清新喷雾装置结构设计

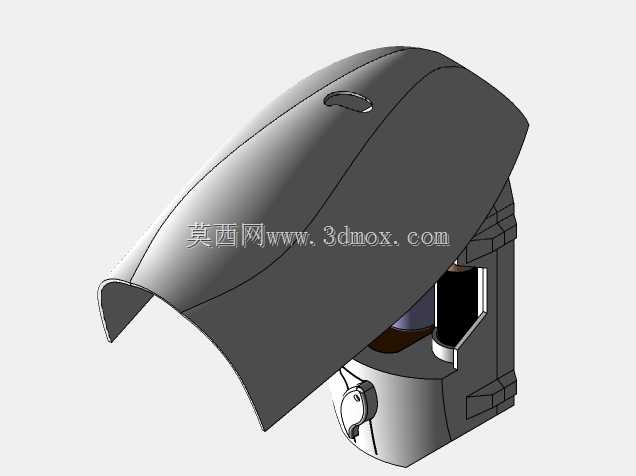

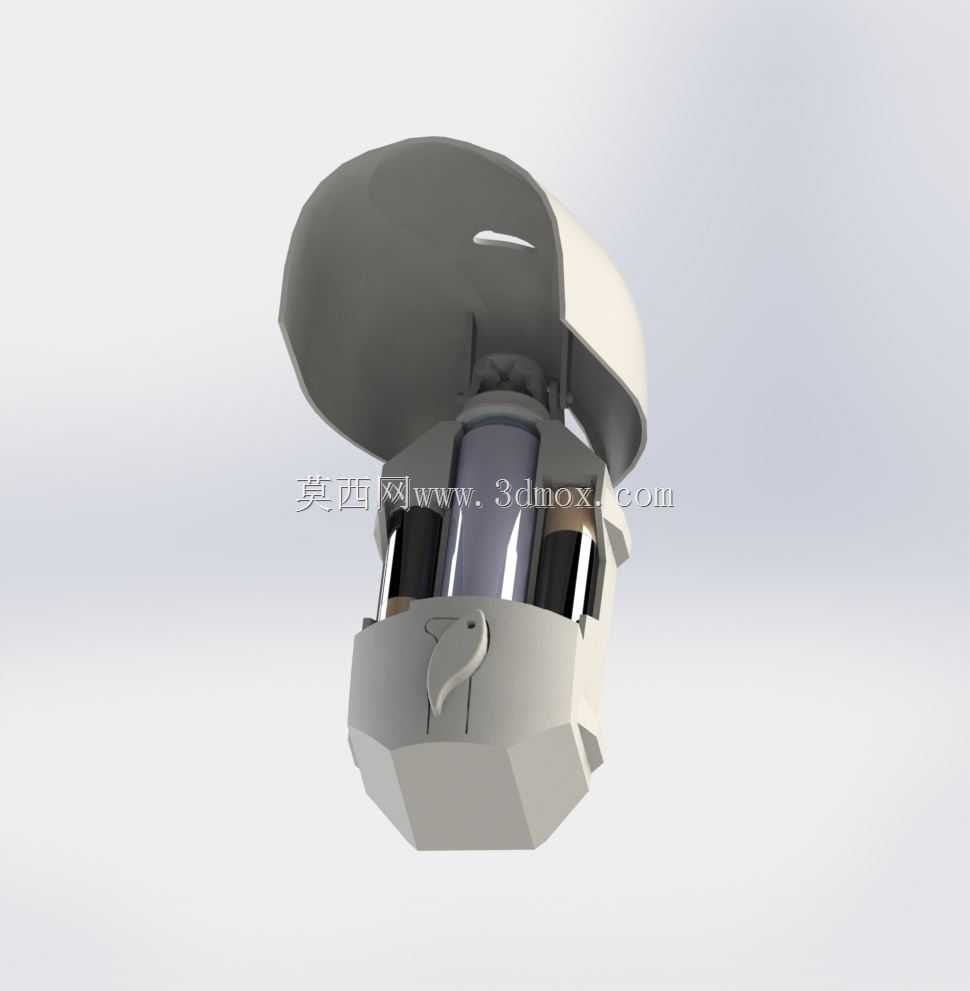

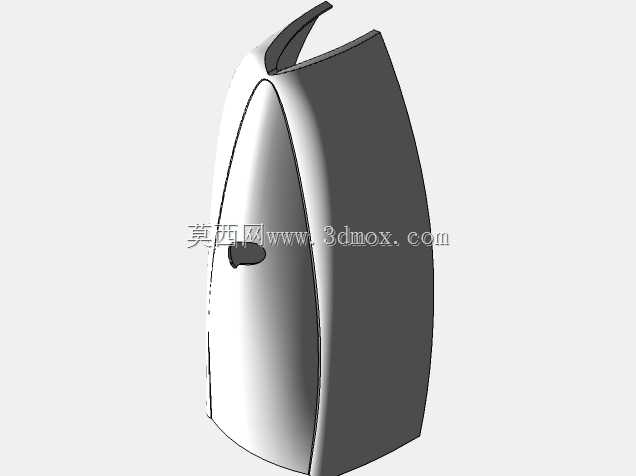

这款嵌入式喷雾装置的设计，最初是针对狭小空间内的空气改善需求展开的，不同于市面常见的立式、壁挂式外露喷雾产品，它的核心定位是嵌入到现有柜体、墙面预留槽位、卫浴集成模块或者办公桌面的内嵌安装区，不会额外占用台面的有效使用空间，这一点在紧凑型卫浴间、小户型玄关、电梯轿厢内嵌位、密集办公工位隔断这类空间余量极小的场景里，优势非常明显。从结构拆分来看，整个装置分为上盖壳体、内部储液腔、雾化发生组件、触发控制模块几个核心部分，上盖采用流线型弧面设计，并非单纯为了外观好看，弧面的倾斜角度刚好对应喷雾的扩散仰角，喷出的雾化颗粒不会直接打在安装位的顶面，而是顺着弧面的导流方向斜向扩散到空间中，避免了长期喷雾在局部墙面形成凝水的问题。上盖预留的细小开孔是状态指示位，内部的工作状态指示灯透过这个半透区域传递信号，不需要额外在壳体上做突出的指示灯座，保证了外表面的整体性，也减少了积灰的缝隙。安装边界的设计上，整个装置的嵌入部分做了等截面的直筒结构，外侧的上盖边缘做了一圈3mm的压边，安装时只需要在预装位置开出对应尺寸的方槽，将主体嵌入槽内，压边刚好贴合安装面的外表面，不需要额外的固定卡扣打螺丝，依靠压边和槽位的过盈配合加上背部的简易弹片就能完成固定，后期拆卸维护储液腔的时候，只需要掀开上盖就能取出内部的储液模块，不需要把整个装置从槽位里抠出来，维护效率比常规嵌入式家电高很多。功能层面，它的雾化组件采用低压超声雾化结构，不需要高压泵体，整体运行噪音控制在25分贝以内，不会在办公、休息场景里产生干扰，储液腔的容量设计匹配小型空间的使用频次，按每天累计工作2小时计算，一次加注可以连续使用30天以上，避免了频繁加液的麻烦。触发模块的位置设计在装置下部的外露侧，旋钮式的调节结构可以调整喷雾量的大小，从间歇式低浓度喷雾到连续高浓度喷雾多档可调，适配不同的空间大小和使用需求，比如在卫生间使用时可以调至高浓度档位快速去除异味，在办公工位区域则调至间歇档位维持淡香即可。设计过程中特意规避了很多同类产品的结构缺陷，比如储液腔和雾化组件的连接位置做了双层密封结构，哪怕装置在安装时出现小角度的倾斜，也不会出现液体渗漏的问题，不会污染安装位内部的线路或者板材；上盖和主体的连接采用隐藏式转轴，转轴位置做了阻尼限位，掀开角度最大到75度，不会因为掀开角度过大导致上盖和安装面碰撞，也能在加液的时候保持上盖的开启状态，不需要用户一直手扶。从应用场景的适配性来看，它除了家用场景之外，还可以适配商用场景的内嵌安装需求，比如酒店客房的集成控制面板旁、KTV包间的墙面预留位、共享办公区的隔断内嵌槽，统一的外观风格不会破坏原有装修的整体性，相比外露摆放的喷雾产品，也不容易被误碰或者挪动，减少了设备损坏的概率。整个壳体的壁厚设计均匀，采用常规注塑工艺就能实现量产，不需要特殊的抽芯结构，模具开制的成本较低，适合批量生产；内部的组件安装位都做了定位筋，装配的时候不需要额外打胶固定，各个组件顺着定位筋滑入就能卡紧，装配工序简单，能有效降低生产环节的人工成本。在尺寸设计上，嵌入部分的截面尺寸控制在常规86型安装盒的适配范围内，很多已经预留了开关插座底盒的位置，不需要重新开槽就能直接安装，大幅降低了后期加装的施工难度，这也是这款设计在存量房改造场景里的核心优势，不需要破坏原有装修结构，就能快速完成设备的加装。
