履带式机械臂排爆侦察机器人设计

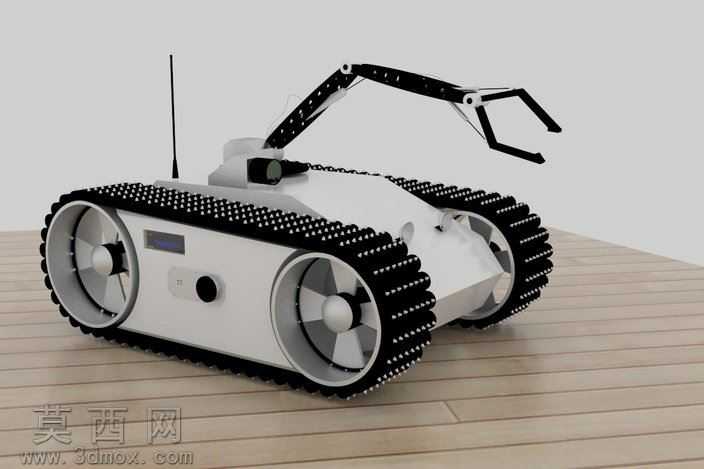

本作品为履带式移动作业机器人三维设计，整体采用模块化建模思路完成全结构搭建。建模阶段首先完成履带行走底盘的主体结构设计，底盘主体采用一体化舱体造型，舱体表面做圆弧过渡处理，避免尖锐棱角带来的磕碰风险，两侧对称布置履带行走机构，履带表面设计密集的防滑啮合齿结构，配合大直径内嵌式负重轮与导向轮，保证复杂地形下的抓附能力与行走稳定性，底盘侧面预留圆形传感器安装位、小型显示屏嵌入槽，顶部设置通讯天线安装座，满足移动侦察类设备的功能拓展需求。在行走底盘上方搭载多自由度折叠机械臂结构，机械臂臂段采用镂空轻量化设计，在保证结构强度的前提下降低整体负重，臂段之间采用铰接式连接结构，可实现多角度俯仰、旋转动作，末端配置两指式夹持器，夹持器指面做防滑纹理处理，可完成小型物件的抓取、转移作业。材质与渲染阶段，针对不同部件匹配对应材质属性：履带与机械臂臂段采用哑光黑色工程塑料材质，调整表面粗糙度参数模拟工程塑料的磨砂质感；底盘舱体采用银灰色哑光金属漆材质，添加细微的金属颗粒纹理提升材质真实感；负重轮轮毂采用亮银色金属材质，轮面做抛光处理，与黑色履带形成鲜明视觉对比；天线采用细长杆状黑色塑料材质，还原真实通讯天线的外观特征。场景渲染采用室内木质地板展示环境，添加柔和的漫反射环境光，搭配定向主光源投射柔和阴影，清晰呈现机器人各部分的结构细节与材质质感，整体渲染效果写实自然，能够直观展现机器人的整体造型与功能布局。设计过程中充分考虑结构的合理性，各运动部件预留足够的活动间隙，避免运动干涉问题，舱体内部预留充足的元器件安装空间，可容纳电池、控制板、驱动模块等核心组件，整体结构紧凑，兼顾移动性能与作业能力，适用于侦察、排爆、危险环境作业等场景的应用需求，建模过程中对各部件的尺寸比例做反复校准，保证整体造型协调统一，各连接部位的结构符合机械设计的常规逻辑，具备实际加工生产的参考价值。
