双机械臂协同机器人组装工作站设计

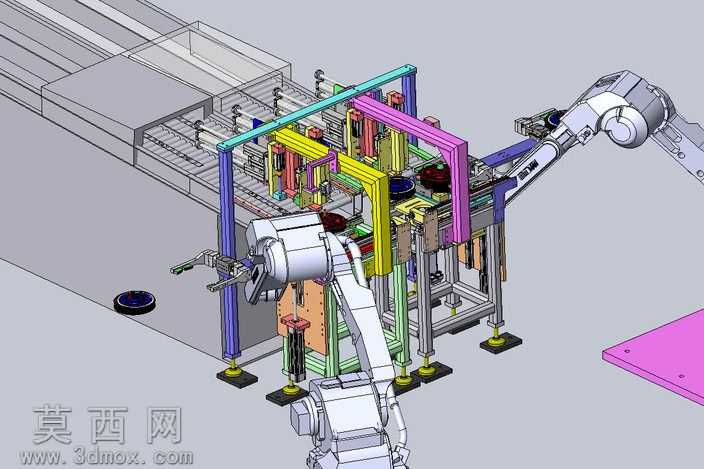

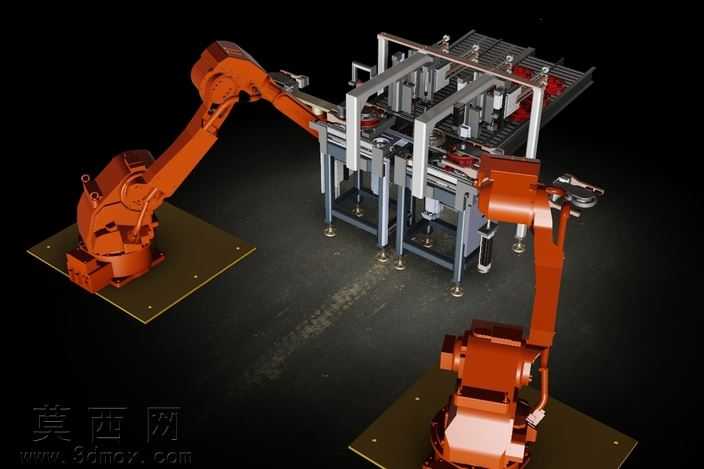

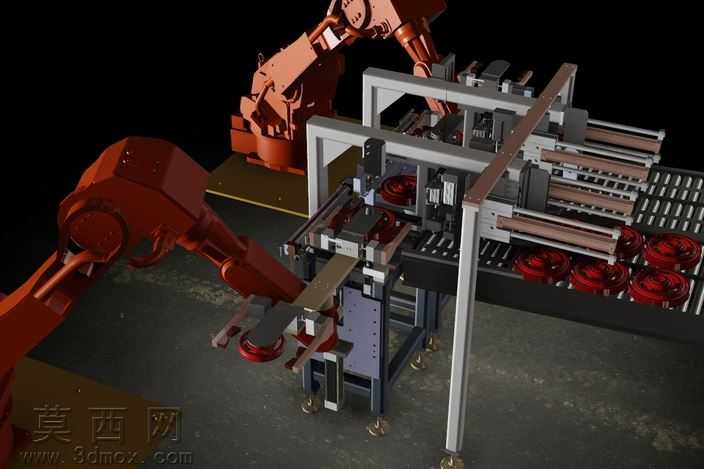

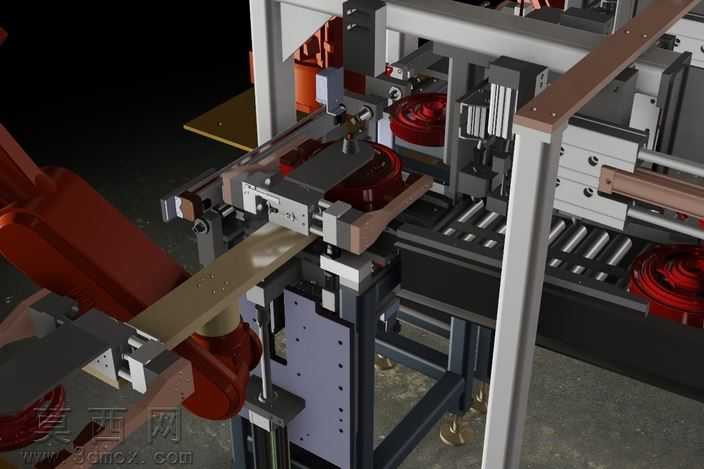

本套机器人组装细胞三维模型，完整还原了双工业机器人协同作业的自动化装配单元整体架构，建模过程严格遵循自动化产线的实际设计逻辑，对每一处机械结构都做了精细化的几何还原。模型整体以型材搭建的主体机架为承载基础，机架底部配置可调节支撑脚杯，能够直观呈现产线安装时的水平调节结构，机架上分层布置多组定位工装、物料载具与导向输送结构，不同功能的结构件采用差异化色彩做区分，既便于建模阶段的结构校验，也能清晰展示各工位的功能分区。两台多关节工业机械臂分别布置在机架两侧的作业位，机械臂的关节转动副、末端执行夹爪都做了可动性的结构预留，能够直观模拟装配作业时的运动轨迹，其中一台机械臂负责待装配工件的取放与定位，另一台负责完成零件的压装、对位等核心装配工序，二者的作业范围覆盖机架上的全部装配工位，无作业盲区。模型的材质渲染贴合工业设备的真实质感，铝型材机架呈现哑光金属质感，机械臂本体采用工业设备常用的浅灰白烤漆材质，工装夹具部分根据功能不同区分了金属加工件的亮面质感与缓冲件的哑光橡塑质感，输送线部分还原了皮带或辊道的材质特征，整体渲染效果层次分明，能够清晰区分不同功能的零部件。设计思路围绕紧凑型自动化装配单元的空间利用率优化展开，将物料缓存、定位工装、装配作业、工件流转等功能集成在有限的机架空间内，双机械臂的布局避免了作业轨迹的干涉，各工位之间的流转路径做了最短化设计，能够有效缩减单件产品的装配节拍。模型中还包含了工件到位检测、限位挡停等辅助结构的细节建模，完整呈现了自动化装配单元从物料上料到装配完成的全流程硬件构成，所有零部件的装配关系都按照实际设备的装配逻辑搭建，不存在结构干涉或装配逻辑错误，能够直观展示机器人组装工作站的整体运作原理与结构细节，为同类自动化装配设备的设计提供清晰的结构参考。
