2轴高旁路涡扇发动机

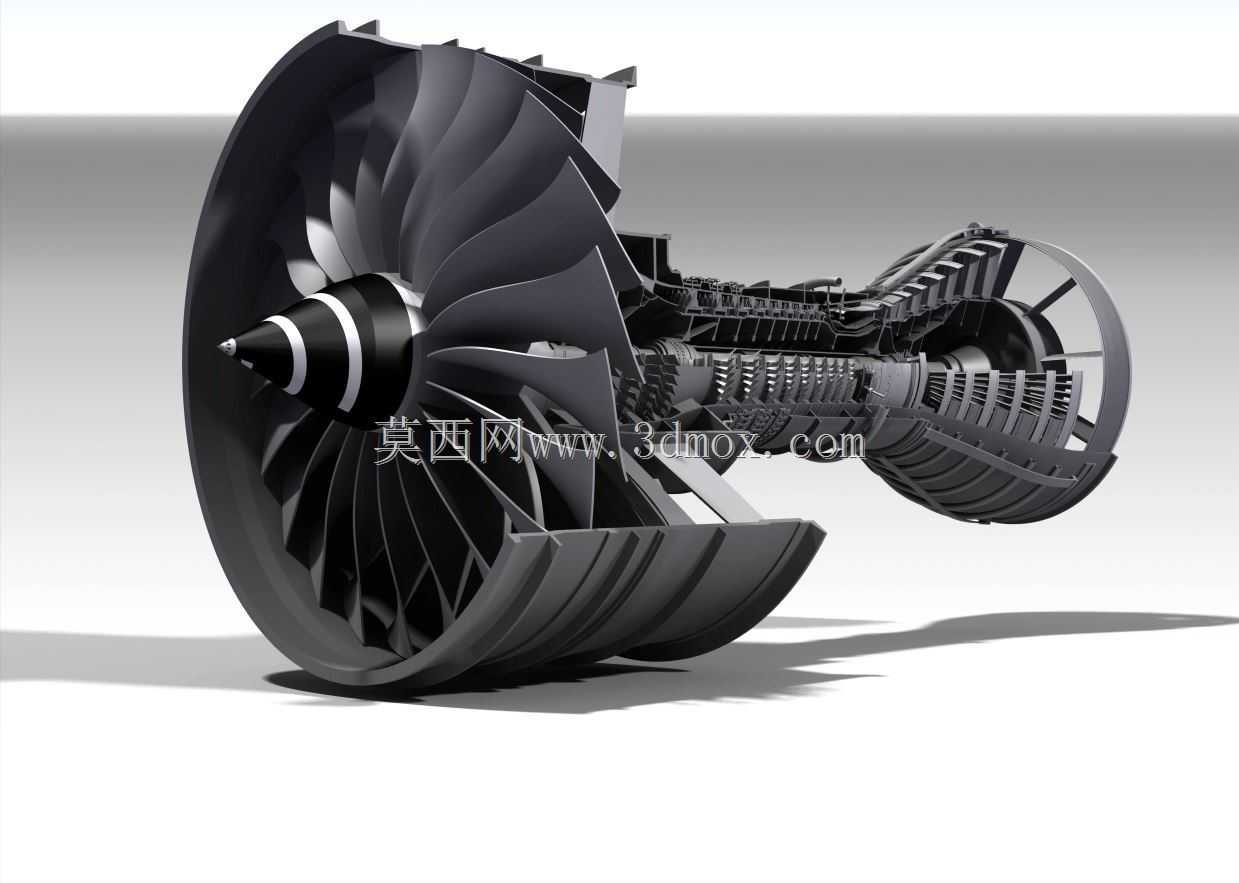

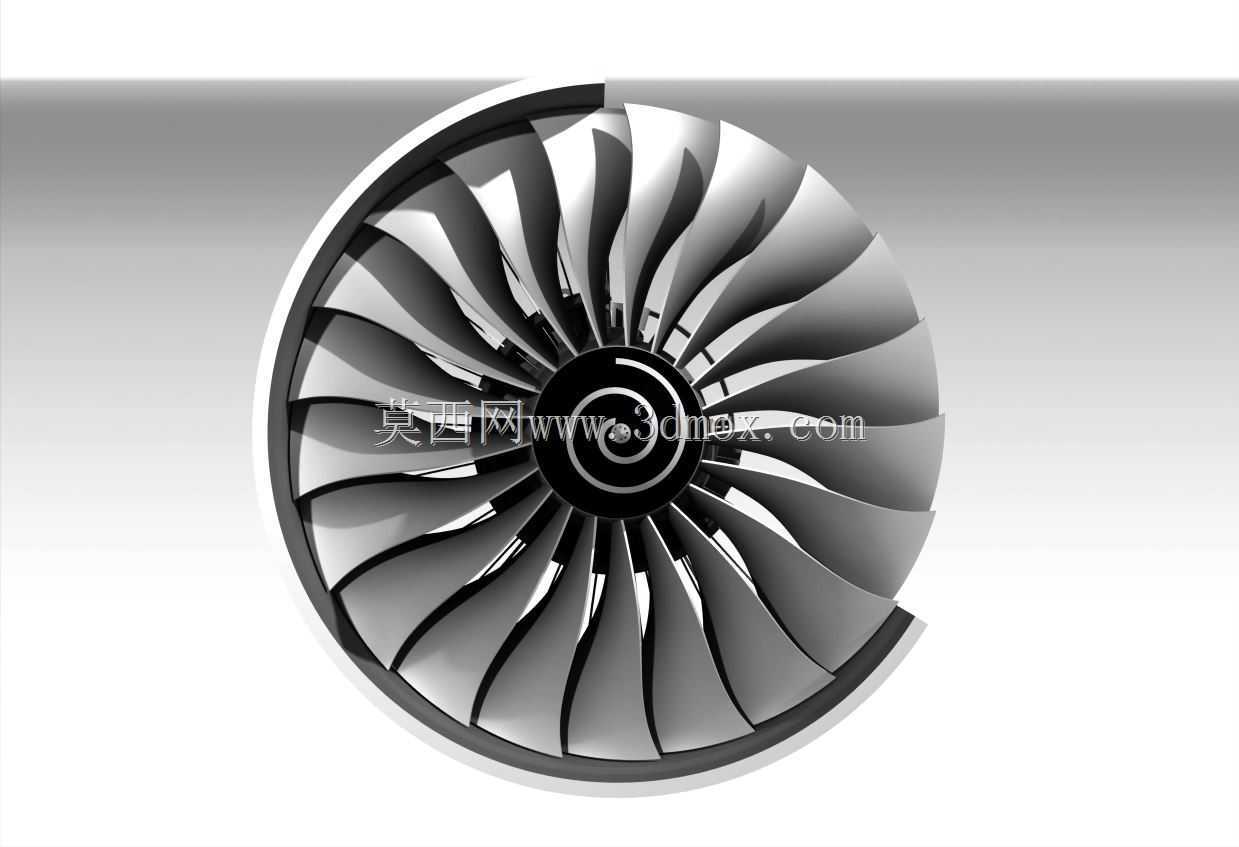

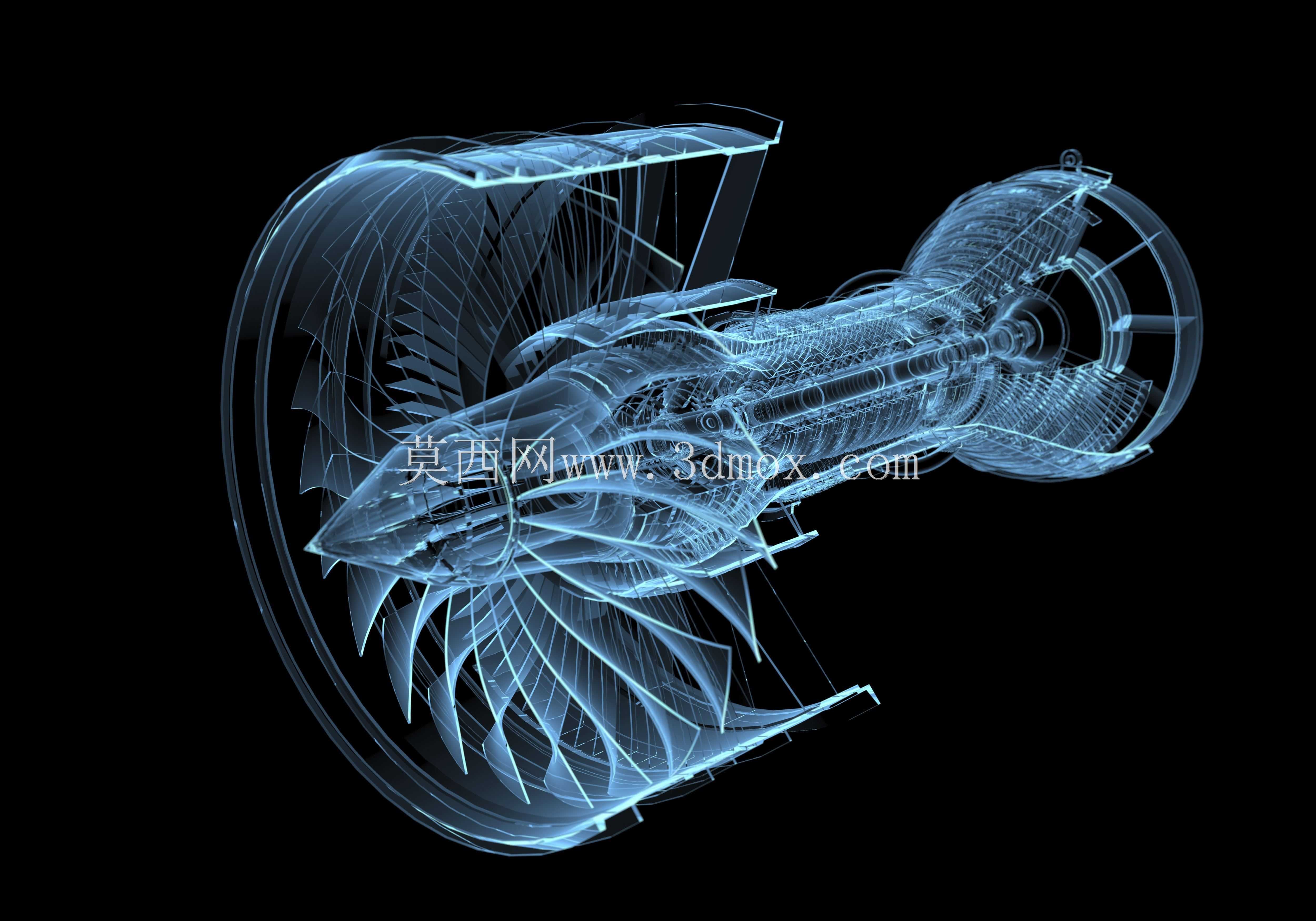

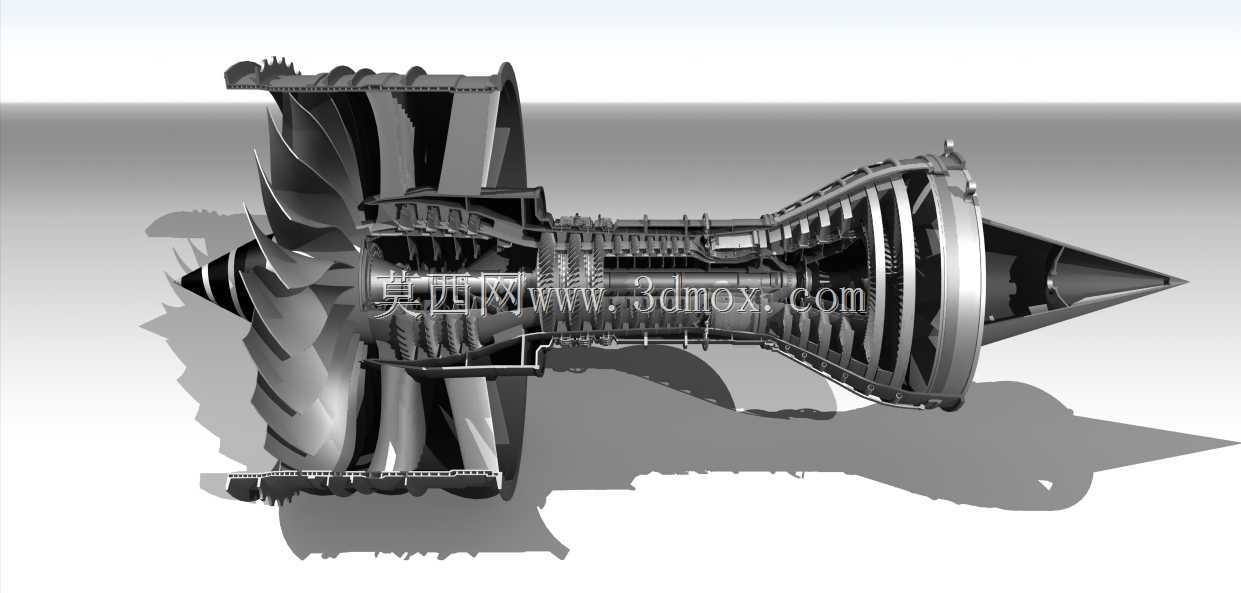

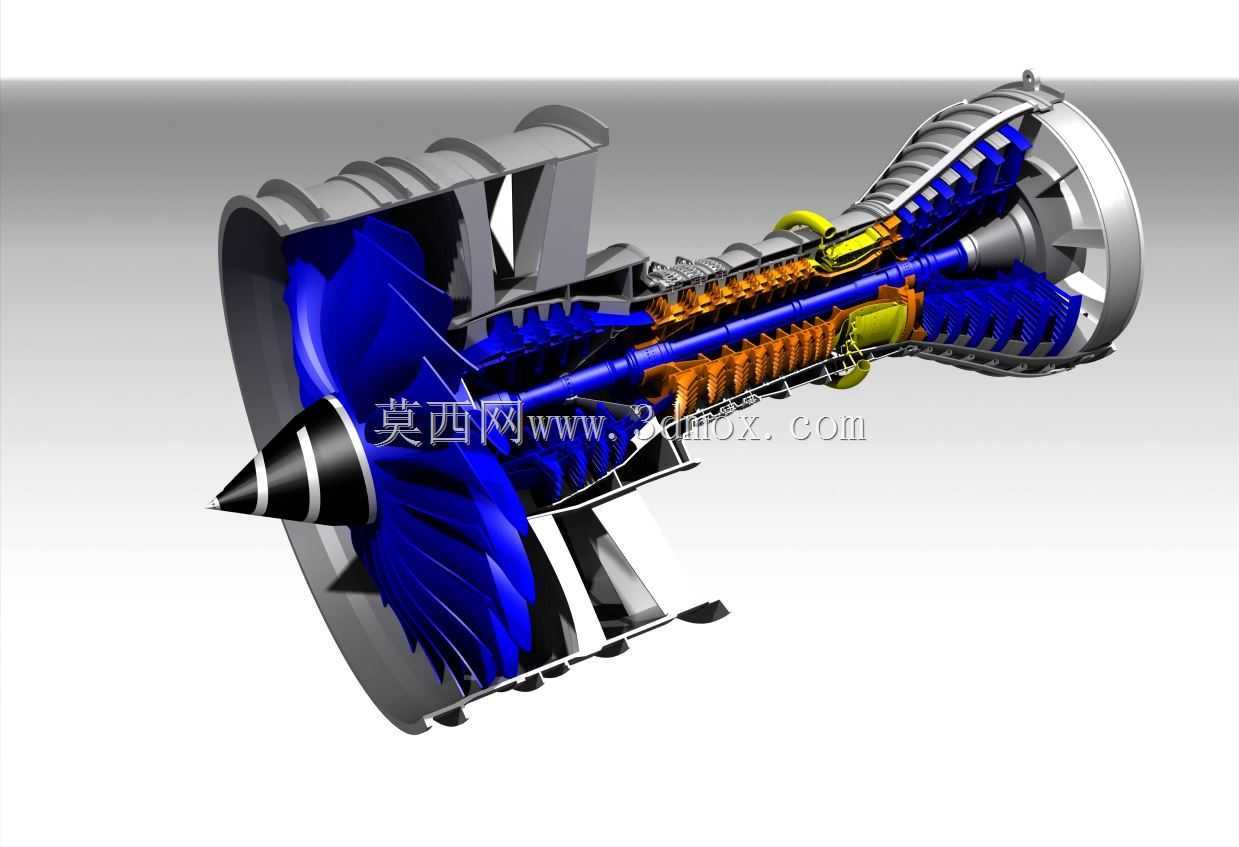

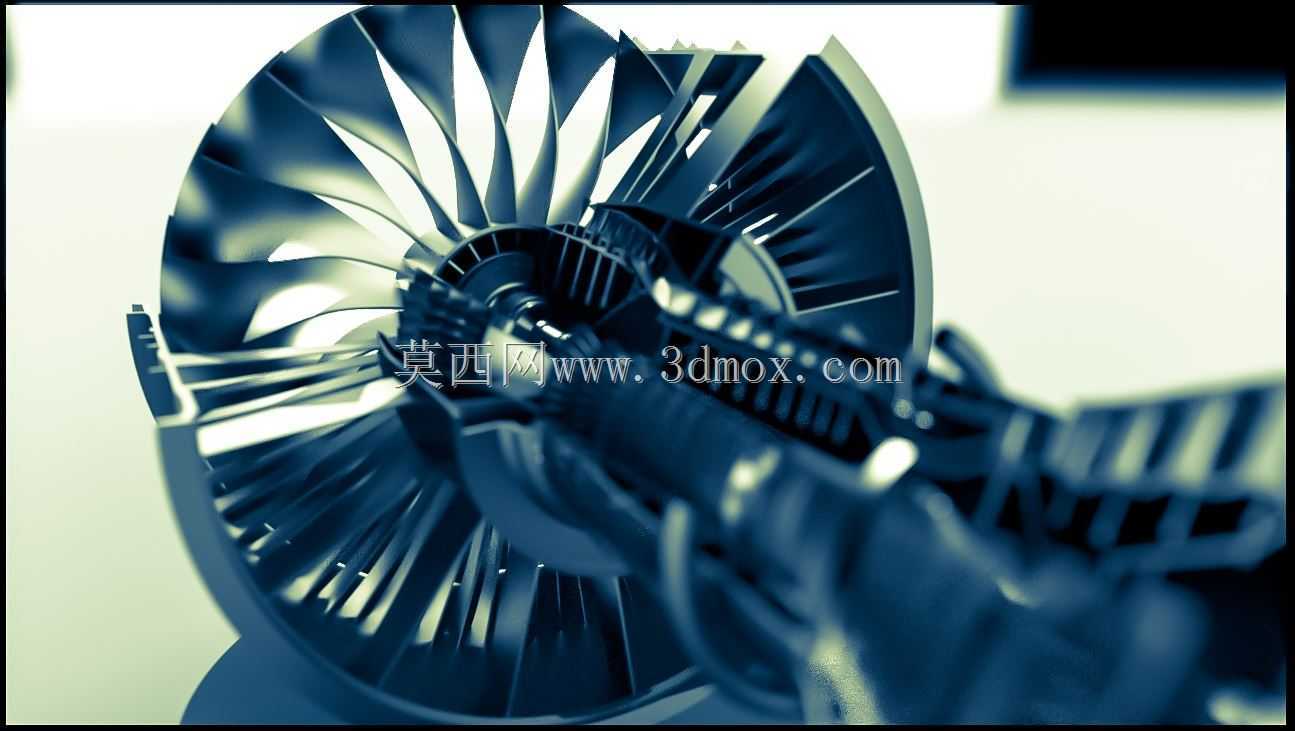

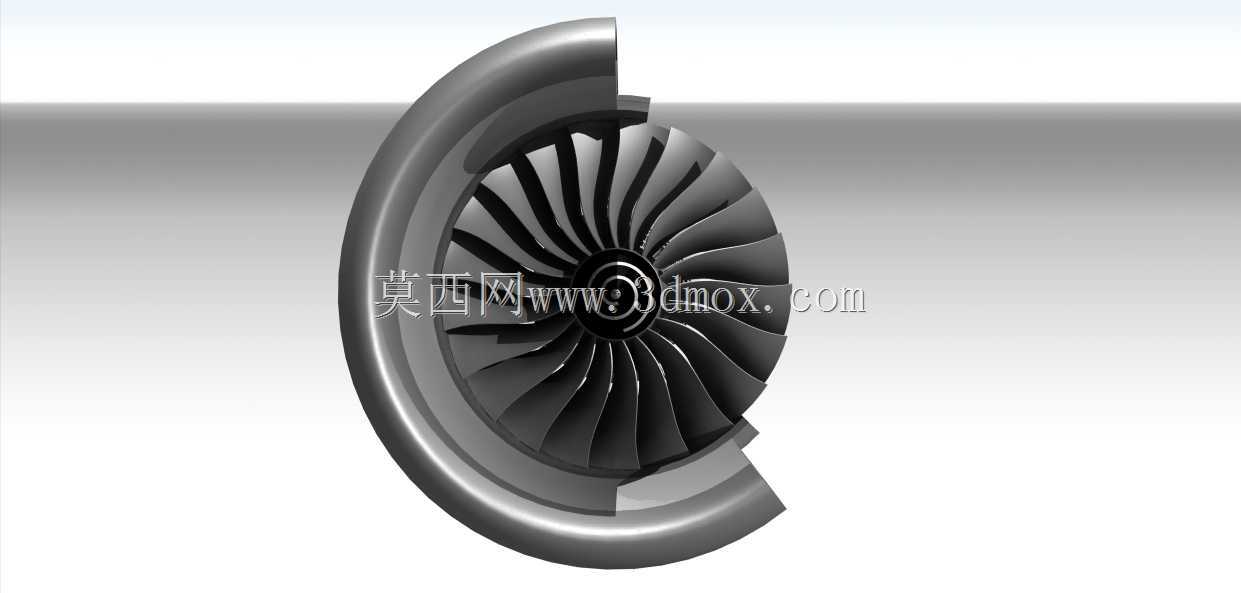

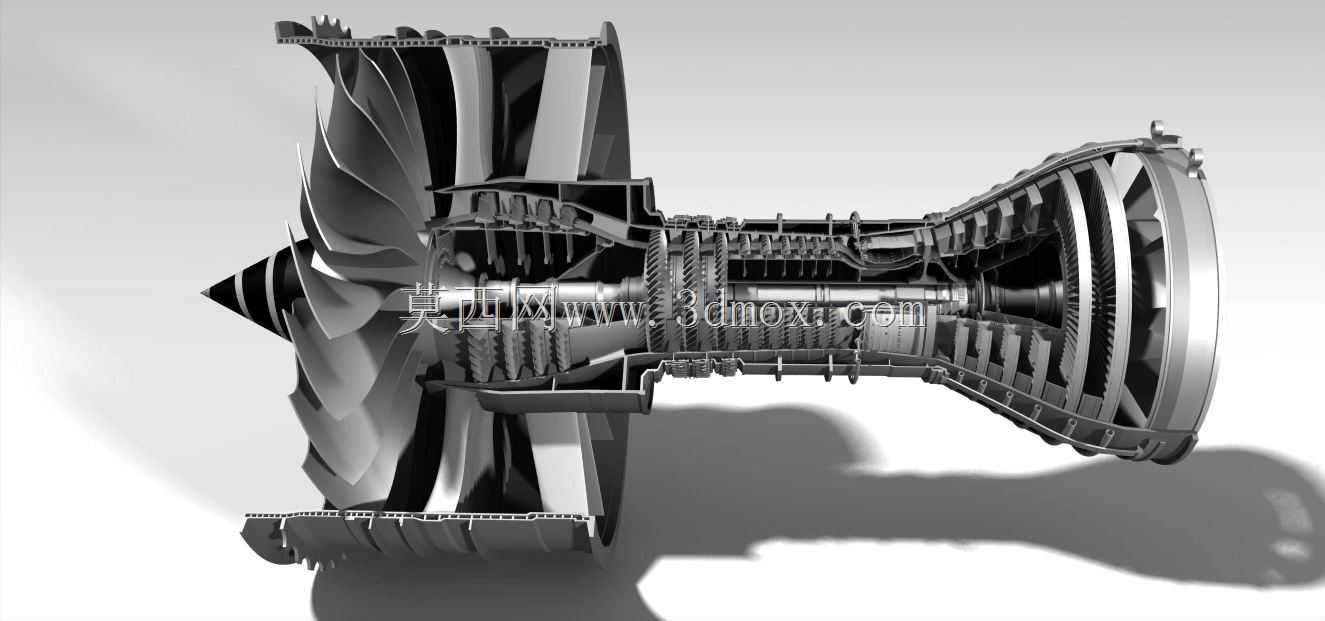

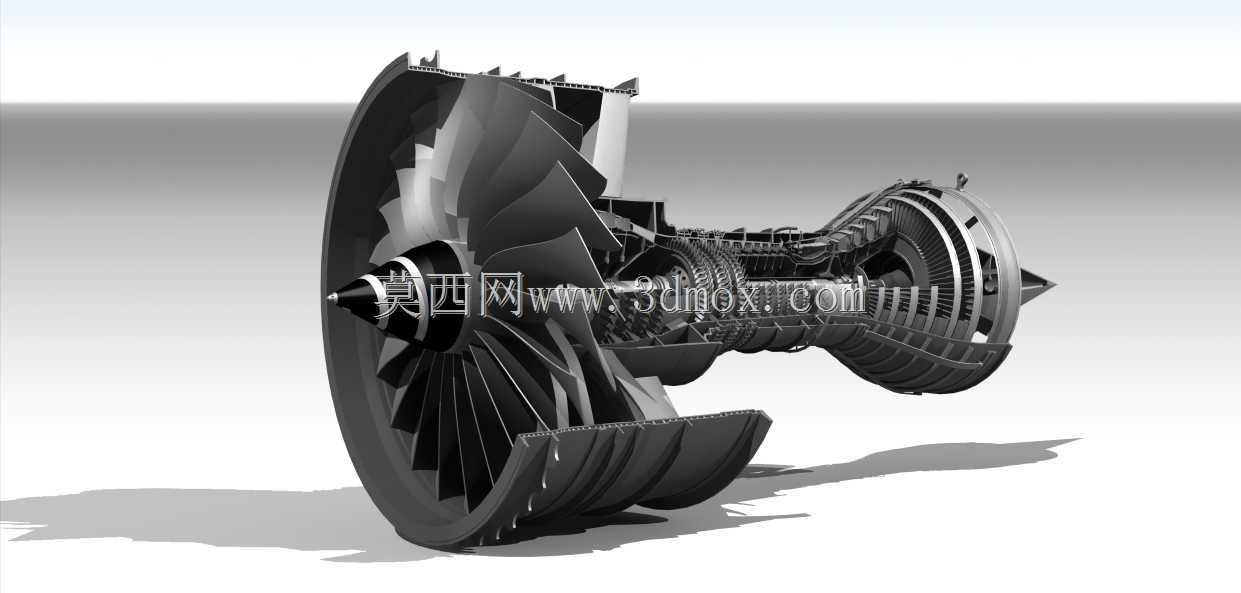

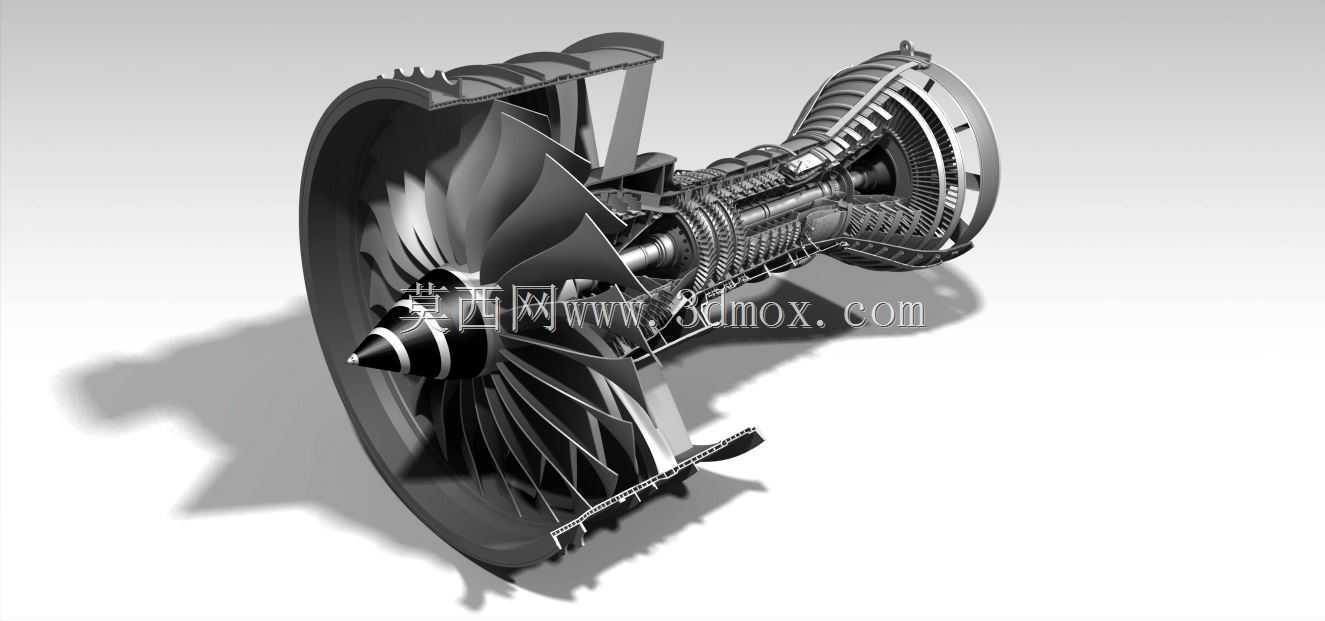

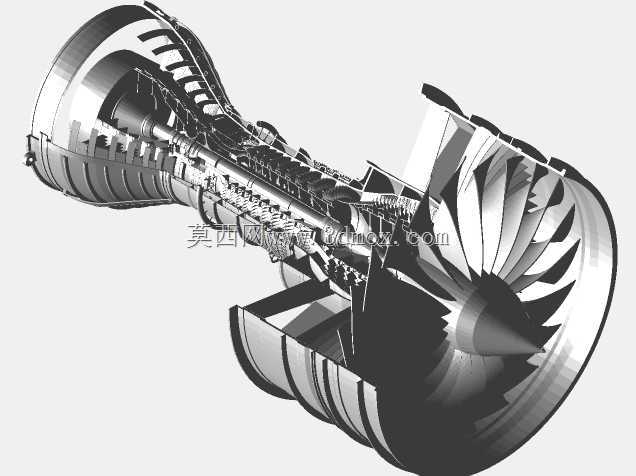

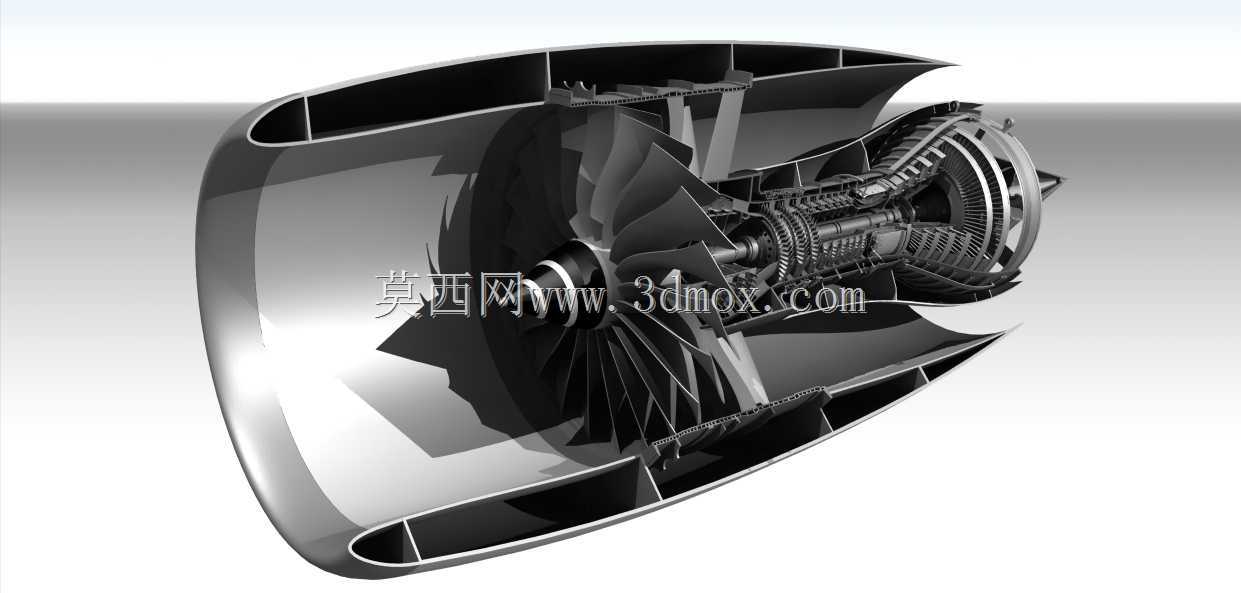

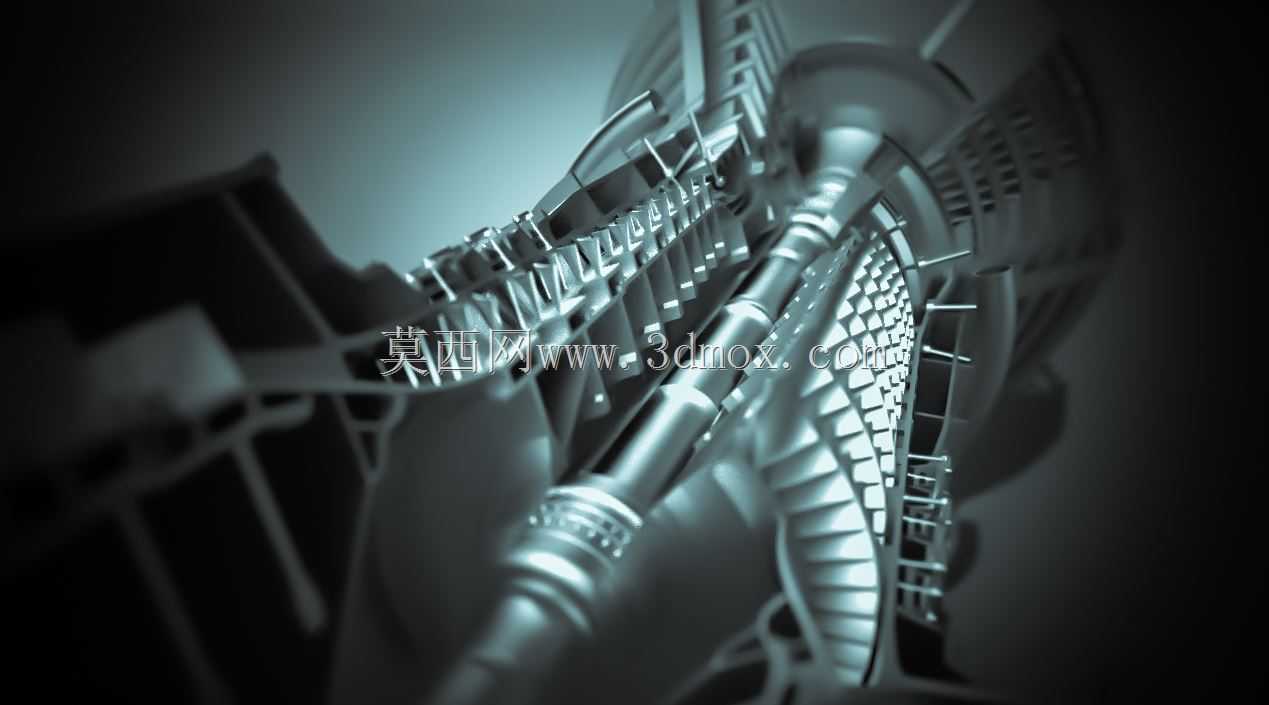

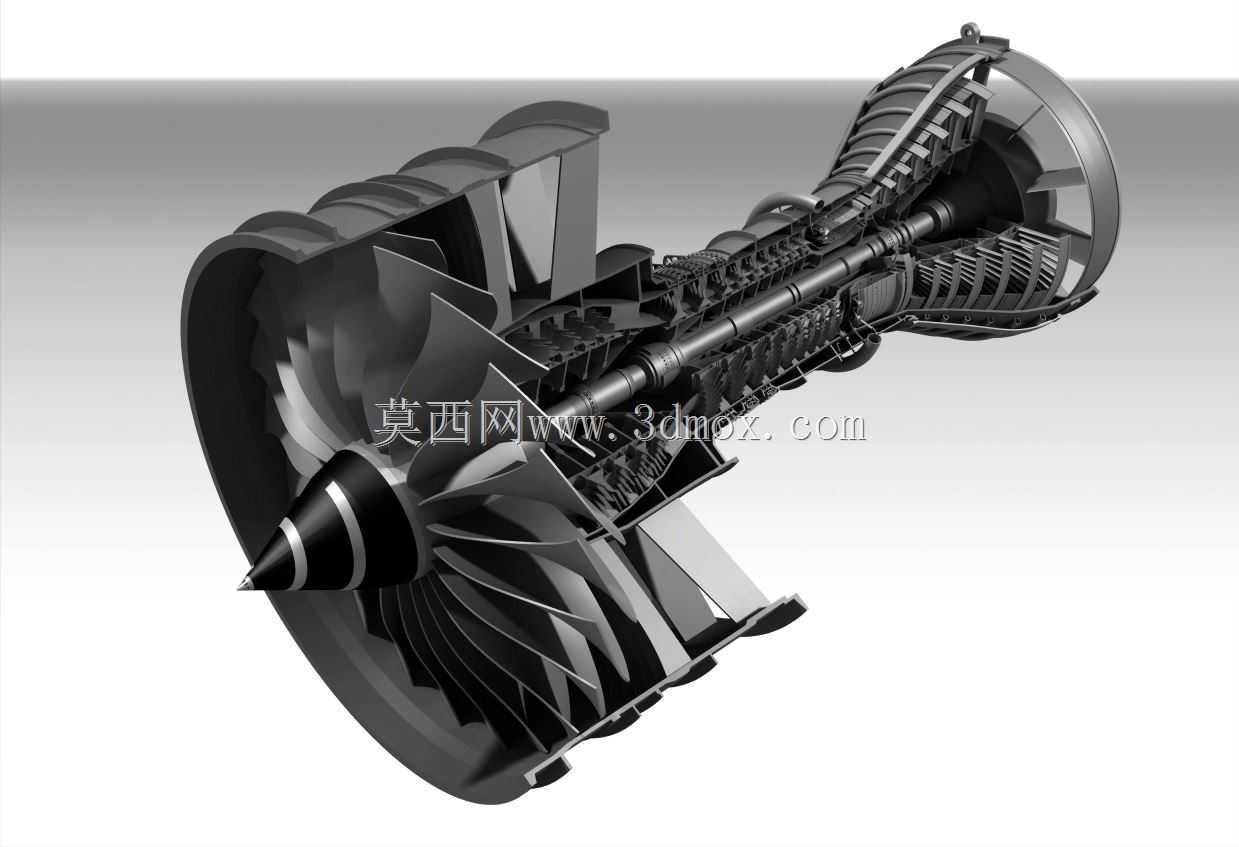

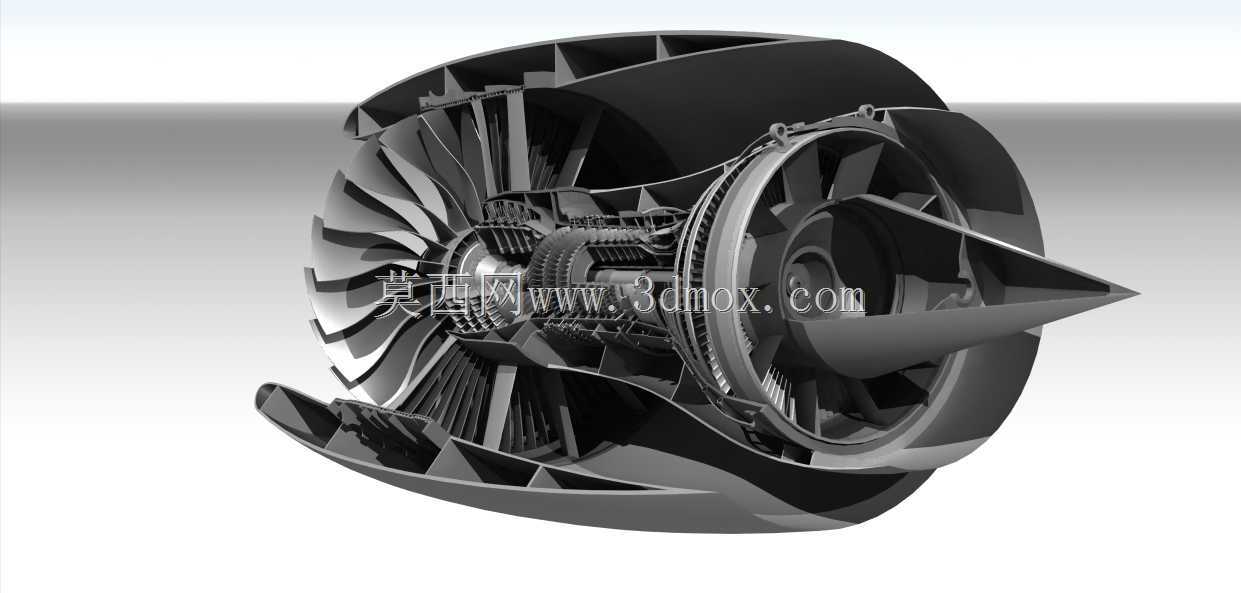

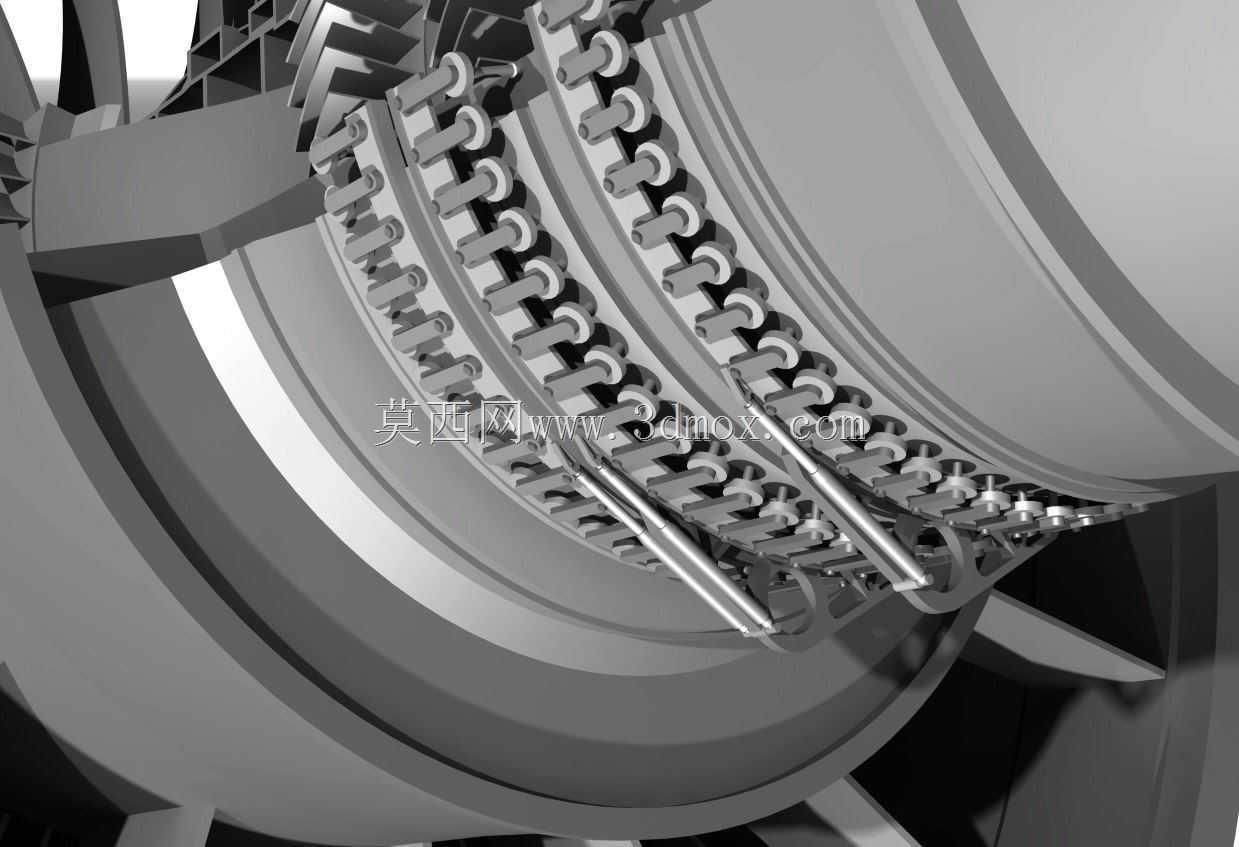

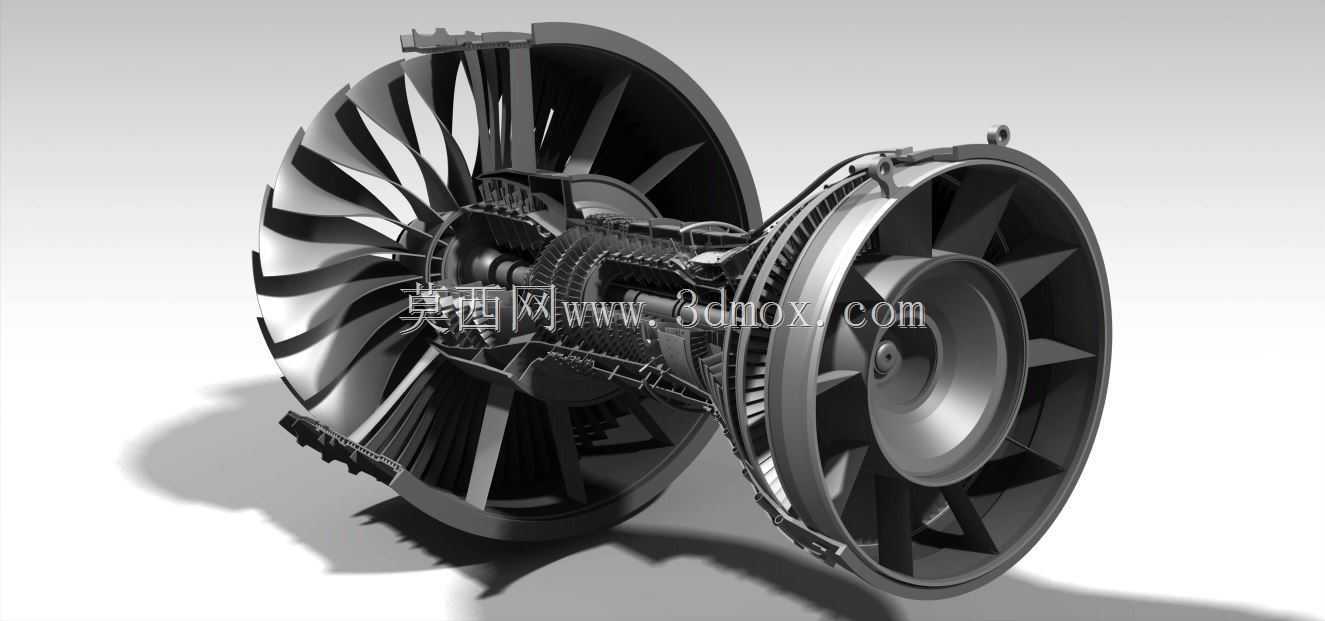

另一个涡轮风扇发动机，我在CATIA建模的乐趣。它是松散地基于CFM 56和CF6，但与更广泛的和弦风扇。它只有2线轴，但它是一个更详细的比我的3线轴引擎我早些时候。我会第一个说它不会是一个函数模型，因为我在建模时没有学会如何对几何体进行必要的计算。目前，这些模型只在基本的、基本的方面是准确的水平仪最新的文件是没有剖面的完整模型。这个模型包含一个“开关”（使用Knowledgeware），用户可以将模型转换成一个剖面，或者转换成完整的360度模型。它是产品级参数，默认情况下可能不会在CATIA中显示；必须通过选项使其可见。这个特殊的模型似乎相当流行，因为我注意到它的渲染（由其他人制作）在互联网上到处出现——比如蓝色的“x射线”渲染，我在上面包括了
