齿轮齿条滑动传动机构

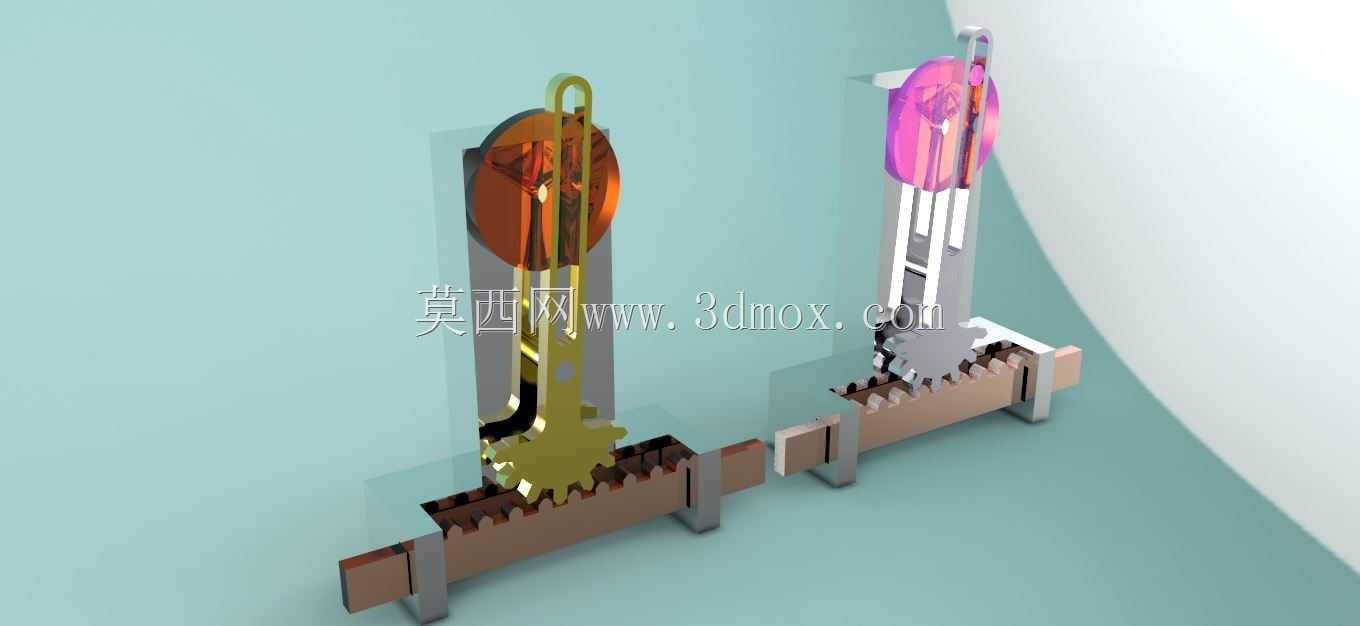

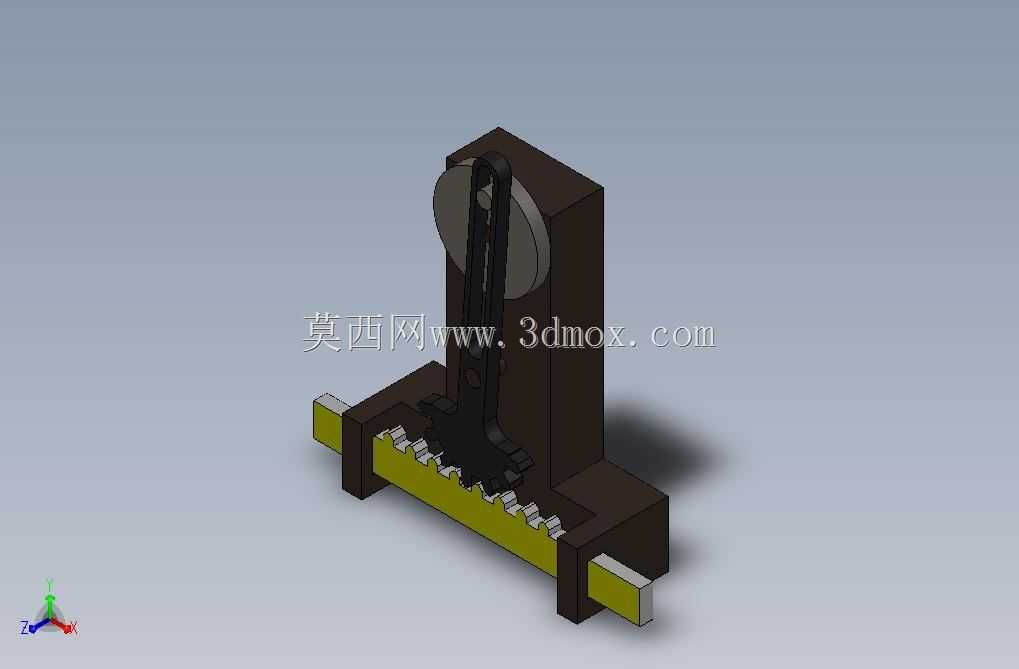

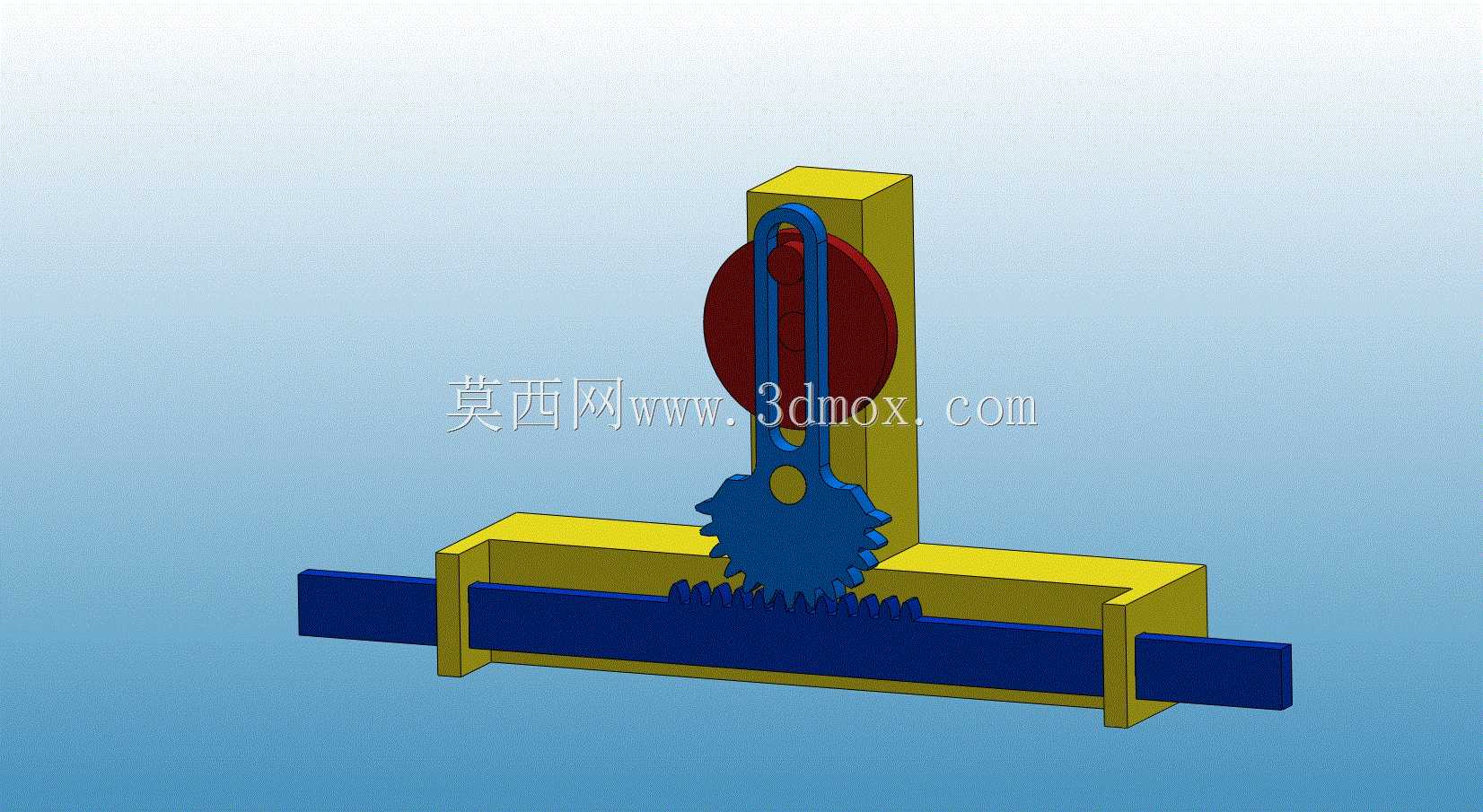

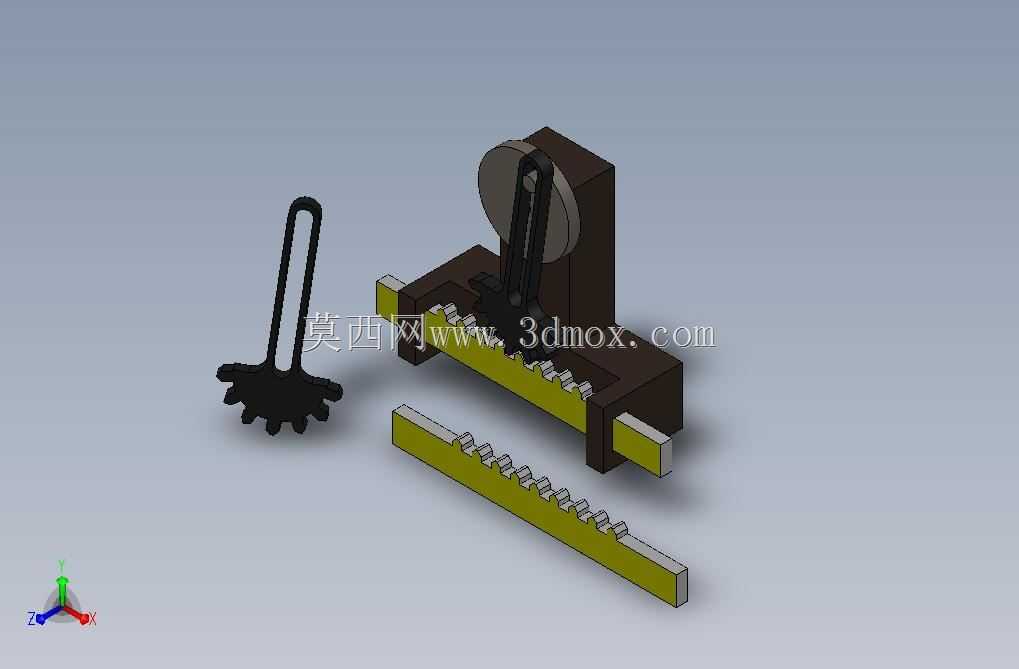

该滑动齿条传动结构是典型的旋转运动转直线往复运动的机械执行单元，在轻工自动化生产线、小型物料推送工位、简易进给装置中有着广泛的应用场景，可实现小行程范围内的精准直线位移输出，适配低负载、高频次往复动作的工况需求。从实际用途来看，这套机构可直接集成在小型物料分拣设备的推料模块、工装夹具的位移调节单元、小型试验台的进给驱动端，通过输入端的旋转驱动带动齿轮转动，啮合下方的滑动齿条完成直线方向的往复滑动，配合上方的带槽摇杆与偏心轮结构，还可实现齿条的间歇式滑动，满足需要停顿送料、分步进给的生产工序要求。在功能特性上，这套传动结构采用开放式啮合设计，齿轮与齿条的齿形经过参数匹配，传动过程中背隙小，滑动过程平稳无卡滞，齿条两侧设置有导向支撑座，可限制齿条的上下与左右窜动，保证直线运动的同轴度，上方的摇杆与偏心轮联动结构，可将连续旋转输入转化为齿轮的定角度往复摆动，进而带动齿条完成固定行程的往复滑动，无需额外设置换向控制结构即可实现自动往复动作，大幅简化了配套驱动的控制逻辑。从设计思路来看，整体结构采用模块化布局，竖直支撑座为齿轮与摇杆组件提供安装基准，水平导向座为齿条提供滑动支撑，所有部件的安装孔位均做了同轴度对齐设计，装配时无需复杂调校即可保证啮合精度；齿形参数选用标准模数设计，具备良好的零件互换性，后期维护更换配件无需定制加工。在外形尺寸与安装边界上，整体结构呈L型布局，水平方向总长度适配齿条最大滑动行程预留两端余量，竖直方向高度以偏心轮转动不超出结构外轮廓为设计边界，安装时可通过水平导向座底部的安装面与配套设备的工作台面固定，预留的安装孔位可适配常规螺栓连接，竖直支撑座与水平导向座采用分体式连接设计，可根据实际安装空间调整竖直组件的安装位置，适配不同的安装空间需求，整体结构紧凑，占用安装空间小，可直接嵌入各类小型自动化设备的内部空间，无需额外预留过大的安装避让区域。
