宝马悬架系统下控制臂三维结构设计

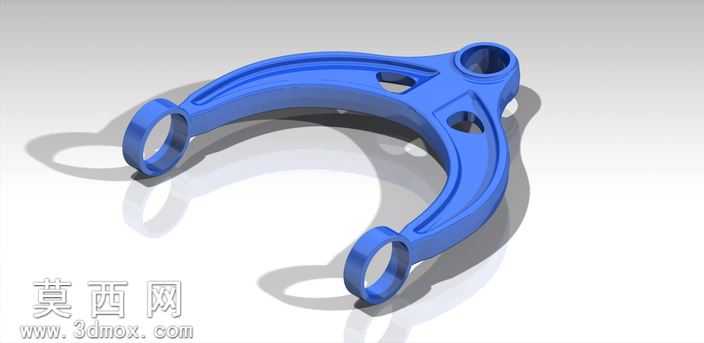

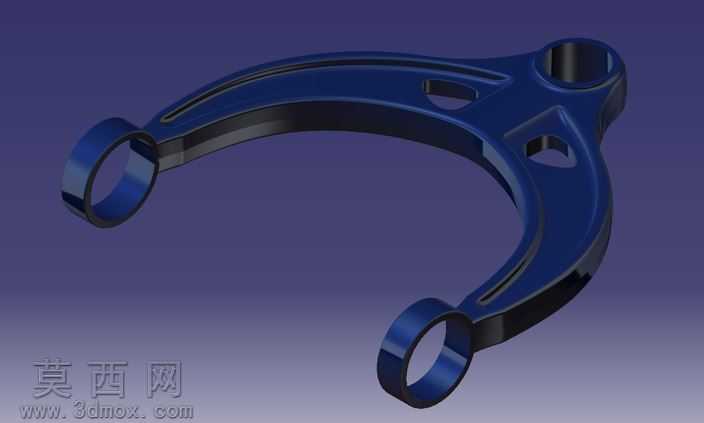

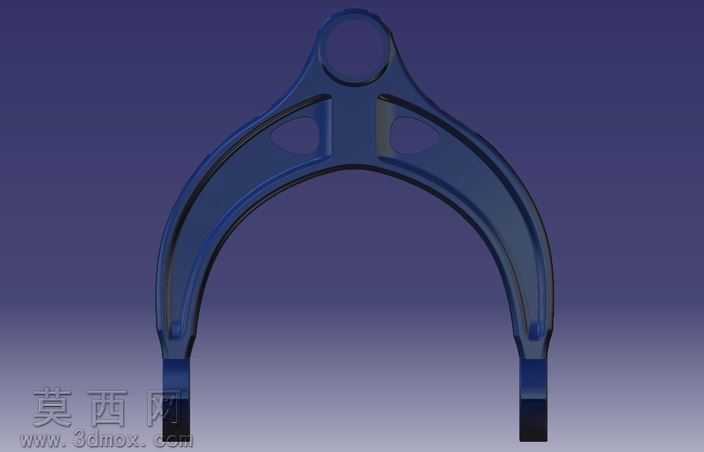

本作品为宝马悬架系统配套的下控制臂三维建模作品，建模过程依托专业三维设计软件完成，全程遵循汽车底盘零部件的正向设计逻辑，首先基于悬架系统的硬点参数确定控制臂的三个安装点位坐标，明确各铰接点的中心距、安装面角度等核心装配尺寸，再逐步搭建控制臂的整体轮廓曲线。建模阶段先绘制控制臂的主体弧形骨架草图，通过拉伸、放样等基础特征生成臂身的基础实体，针对臂身的轻量化需求，在非受力区域设计了两处异形减重孔，在保证结构强度的前提下降低零件自重，同时对臂身与各衬套安装座的衔接位置做了平滑的过渡曲面处理，避免应力集中问题的出现。三个环形安装端分别对应转向节、副车架的铰接位置，建模时严格匹配对应衬套的压装尺寸，对安装孔的同轴度、安装端面的平面度做了参数化约束，保证后续装配的精度要求。材质渲染阶段选用汽车底盘常用的铸钢材质表现，调整材质的粗糙度、反光度参数，还原钢制零件经过表面处理后的哑光蓝色质感，同时添加柔和的环境光影，通过渲染输出清晰展现零件的整体形态与细节结构。结构设计上充分考虑下控制臂作为悬架导向元件的受力特性，臂身截面采用变厚度设计，在铰接点受力集中区域适当增加壁厚，在臂身中段采用流线型弧形结构，既满足车轮跳动时的运动轨迹要求，又能有效缓冲行驶过程中来自路面的冲击载荷，整体模型的所有特征均做了全参数化关联，可根据不同车型的悬架参数快速调整尺寸，适配不同的底盘开发需求，模型细节完整，曲面过渡顺滑，无破面、重叠面等建模缺陷，可直接用于后续的有限元分析、运动仿真以及生产加工参考。
