大众工具室悬挂系统球销结构设计

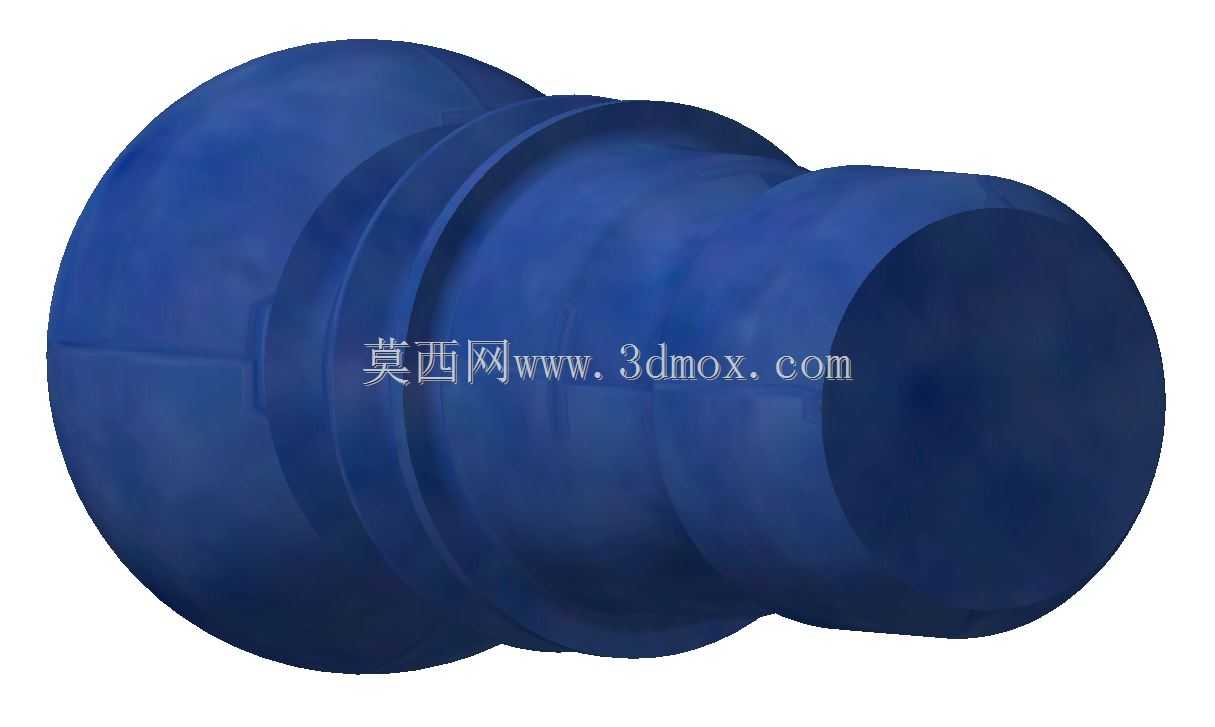

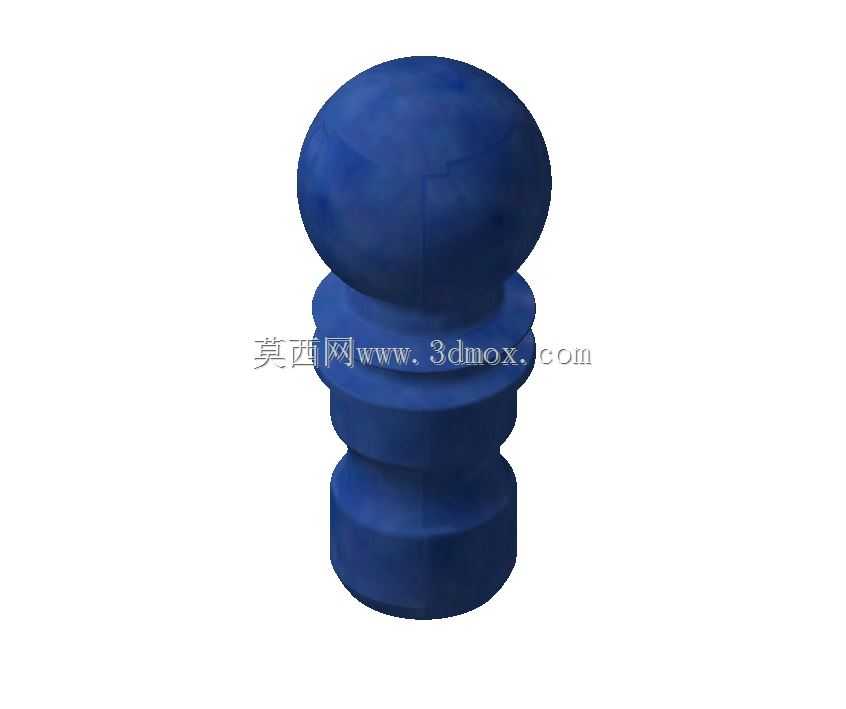

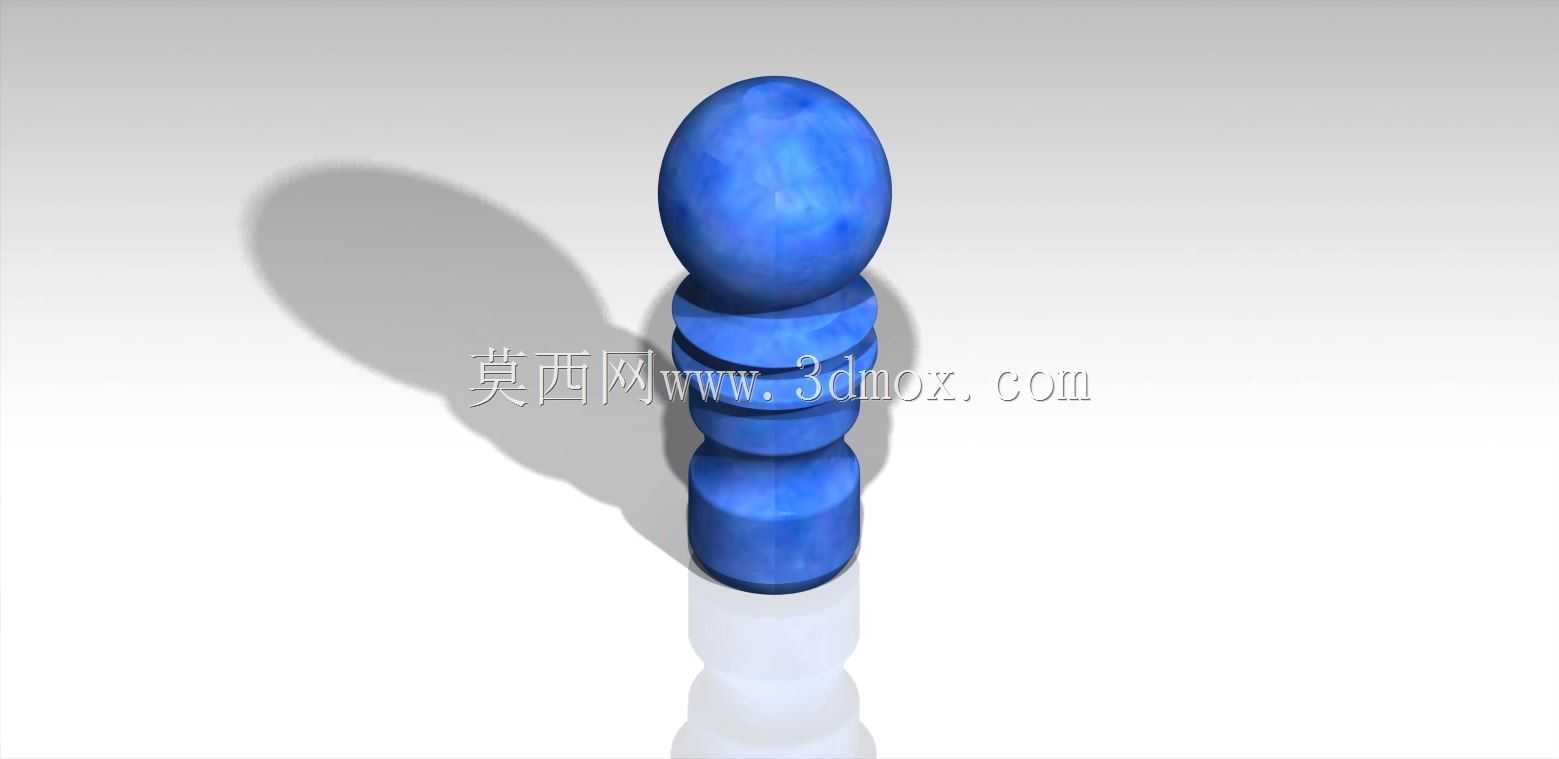

　　在汽车底盘悬挂系统的开发过程中，球销作为连接控制臂与转向节、实现多自由度相对运动的核心铰接部件，其结构合理性直接决定了底盘的操控表现与行驶可靠性。这款针对大众工具室悬挂系统开发的球销结构，采用上端椭球形球头、下端多段阶梯柱身的整体式设计，完全适配麦弗逊式悬挂的安装布局需求，能够在车轮上下跳动、转向动作过程中，同时承受来自路面的纵向冲击、侧向载荷以及转向过程中的扭转力矩，避免铰接位置出现应力集中导致的早期失效。

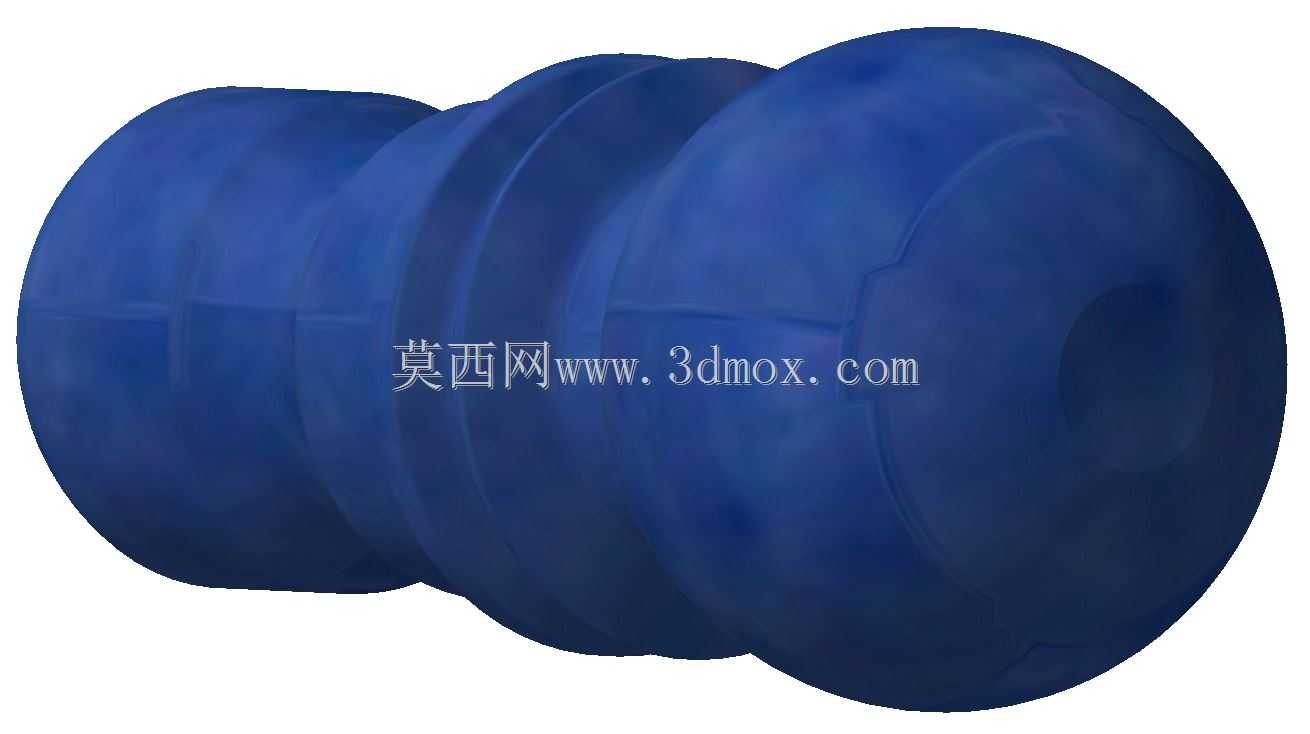

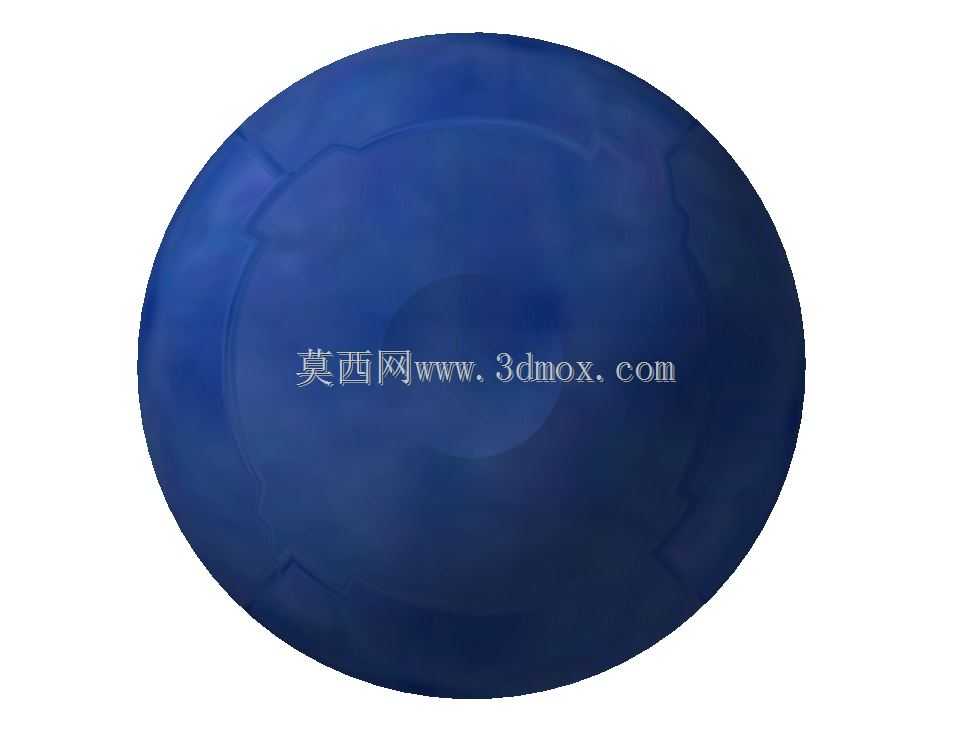

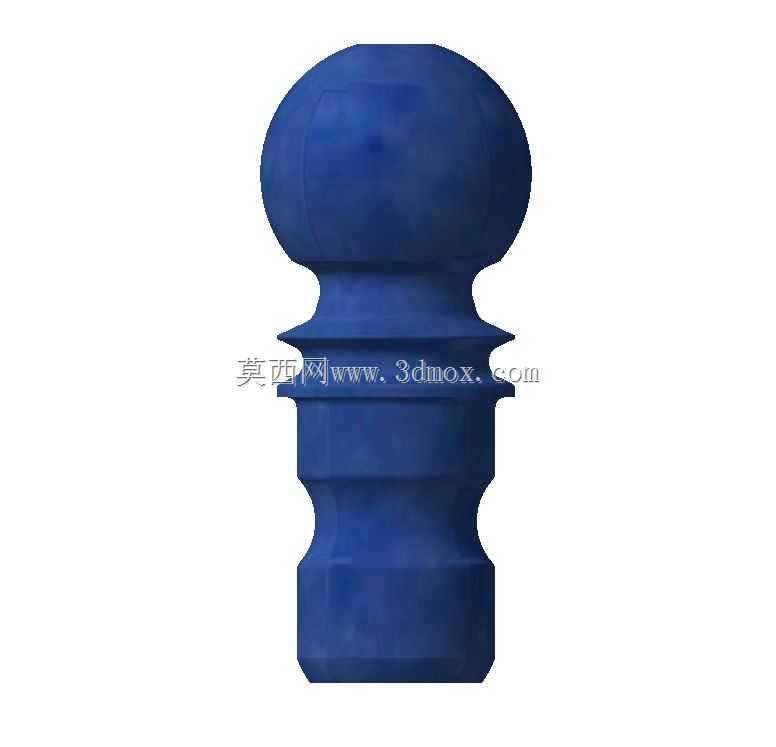

　　从实际装车场景来看，这类球销主要应用在非承载式车身的工具类车辆前悬挂位置，日常需要应对非铺装路面的连续颠簸、重载工况下的载荷冲击，因此在结构设计阶段，就需要充分充分考虑铰接面的接触应力分布。椭球形的球头设计相比传统正圆球头，能够在垂直方向获得更大的摆动角度余量，适配悬挂更长的压缩与拉伸行程，同时球头表面的圆弧过渡完全贴合球座的内曲面，保证受力过程中接触压强均匀分布，不会出现局部压强过高导致的球座磨损加剧问题。柱身部分的多段阶梯结构，并非单纯的造型设计，每一段阶梯都对应不同的装配需求：最靠近球头的环形槽用于安装防尘罩卡箍，能够牢牢固定橡胶防尘罩，避免行驶过程中泥水、沙尘进入球头铰接面造成磨粒磨损；中间段的柱身用于压装球座壳体，过盈配合的尺寸公差经过反复校核，既保证装配后不会出现松旷，又不会因为过盈量过大导致球座变形卡滞；最下端的柱段带有滚花纹理，，用于和控制臂的安装孔压装固定，滚花结构能够大幅提升连接面的摩擦力，避免车辆长期行驶后球销出现转动松脱的问题。

　　在安装边界的尺寸把控上，这款球销的整体长度完全匹配对应车型悬挂的安装空间，球头直径经过载荷计算校核，能够满足额定载荷下的接触强度要求，柱身各段的直径差控制在合理范围，既保证自身的结构强度，又不会因为尺寸过大导致和周边的转向拉杆、刹车管路等部件出现运动干涉。设计过程中还充分考虑了装配工艺性，柱身末端的倒角设计能够让压装过程更加顺畅，不需要额外的导向工装就能顺利压入控制臂的安装孔，有效提升生产线的装配效率。球头与柱身的过渡位置采用大圆角过渡，避免应力集中，在承受极限冲击载荷时，不会在过渡位置出现断裂失效的问题，完全满足工具类车辆高负载、高使用强度的工况需求。
