便携式随身音乐播放器外观结构三维设计

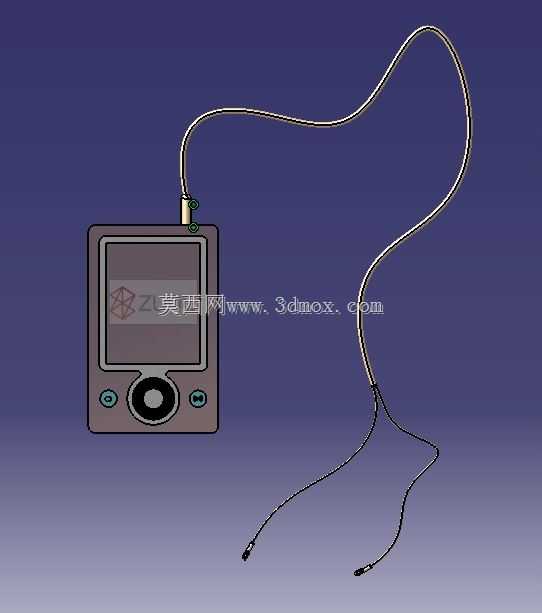

　　这款便携随身音乐播放设备的三维结构设计，核心围绕单手持握的使用场景展开，整体外形采用圆润倒角的长方体构型，边缘过渡全部做R3-R5的圆弧处理，避免直角硌手的问题，整机厚度控制在12mm以内，宽度适配成年人大拇指与其余四指的合围握持尺寸，单手握持时拇指可自然覆盖正面操作区域，无需调整持握姿势即可完成全部按键操作。正面操作区采用分区布局，上方为显示区域，下方集中布置圆形导航按键与功能辅助按键，按键凸起高度控制在0.8mm，既保证按压时的清晰触感反馈，又不会因为凸起过高在口袋内造成误触。设备侧边预留3.5mm音频接口位置，接口边缘做加厚凸台结构，提升频繁插拔耳机时的结构强度，避免接口受力开裂；底部预留数据传输与充电接口的安装位，

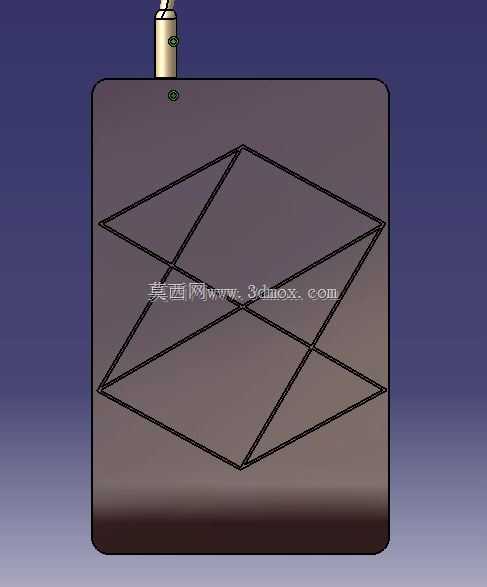

　　接口周边做0.5mm的沉台设计，适配数据线插头的插入深度，防止插头晃动造成的接口磨损。设备背部采用微弧面设计，贴合手掌自然弯曲的弧度，长时间持握不会产生局部压痕，背部预留挂绳孔位，孔位做内嵌金属衬套的结构设计，承受10kg拉力不会出现壳体开裂。内部结构设计上，主板安装位预留0.3mm的定位柱间隙，方便装配时的公差调整，电池仓采用四周限位的卡扣结构，无需额外螺丝即可固定电池，减少整机装配零件数量；壳体壁厚统一设置为1.2mm，在按键、接口等受力位置局部加厚至1.8mm，兼顾结构强度与整机重量控制，整机装配完成后重量可控制在80g以内，长时间携带无坠重感。耳机线的出线位置做导向圆弧设计，避免线材反复弯折造成的线芯断裂，

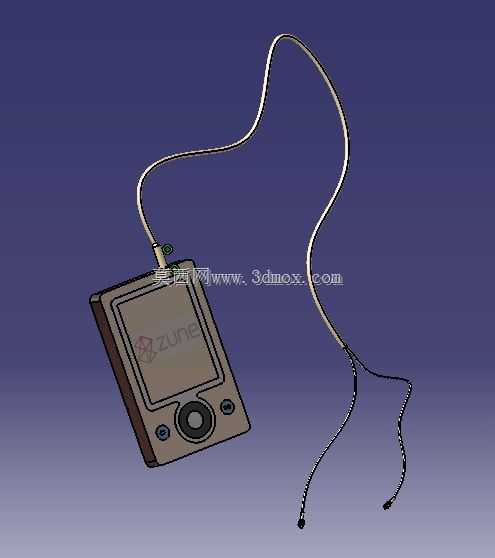

　　线材长度适配日常佩戴入耳式耳机的使用距离，多余长度可自然垂落不会产生拉扯感。这款模型完整还原了便携播放设备的外观曲面与内部安装边界，可直接用于消费电子类产品的外观验证、手板制作参考，也可作为数码产品结构设计的教学案例使用，建模过程中对所有曲面做G2连续处理，外观面无明显折痕，按键与壳体的间隙控制在0.15mm，符合消费电子产品的装配公差要求。
