立式法兰连接管道过渡连接件结构设计

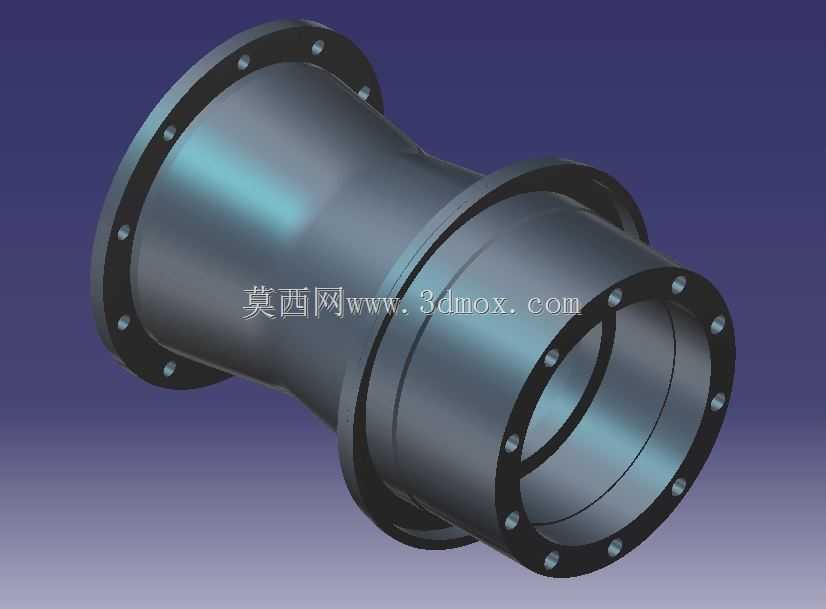

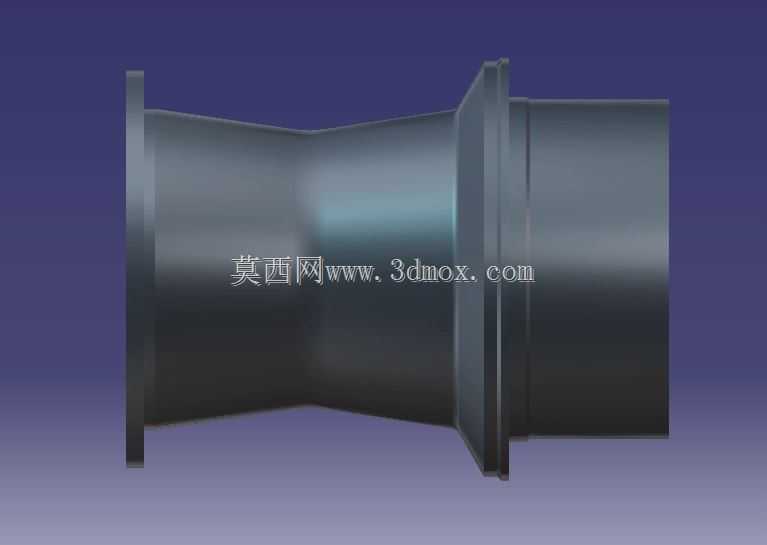

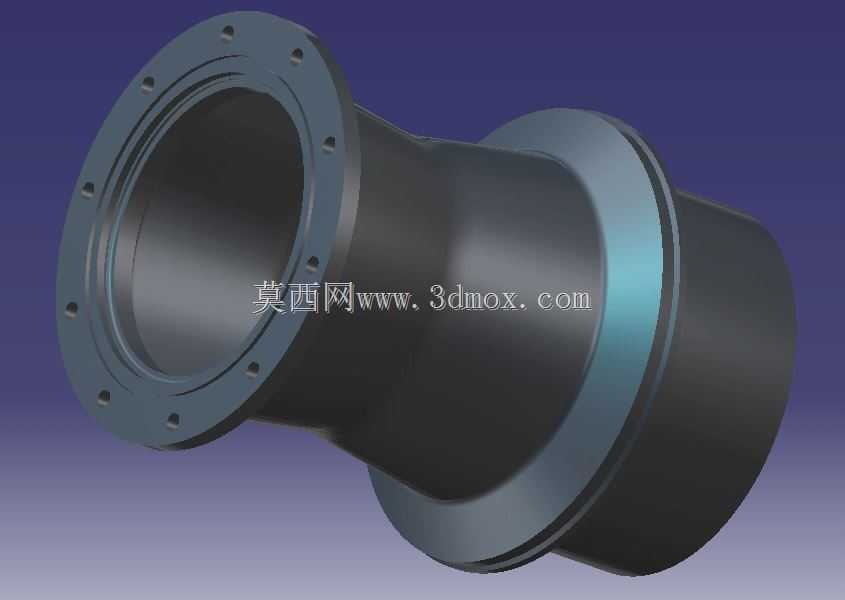

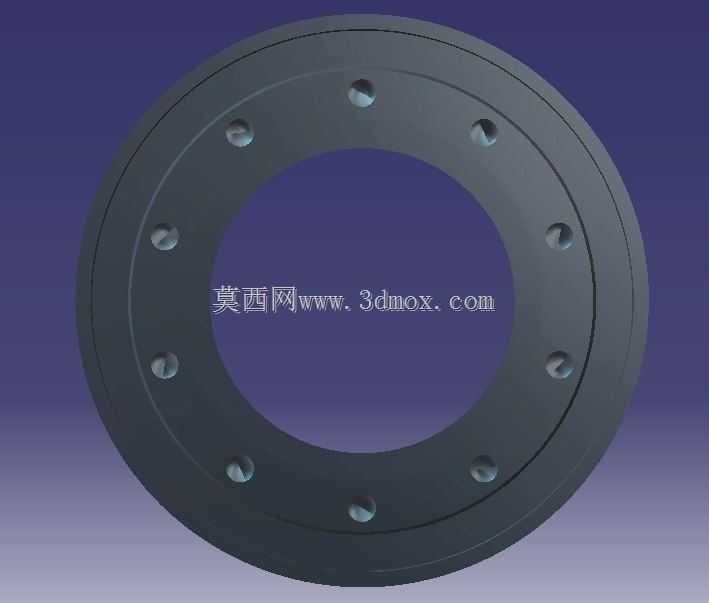

　　该立式法兰连接过渡件主要应用于工业流体输送管路系统中，承担不同管径管路的对接过渡功能，常见于市政给排水、工业循环水系统、小型工艺流体输送管线的变径连接场景，可适配金属管路与复合管路的对接需求，安装位置多处于管线竖向布设段，底部通过法兰与下部大口径管路固定，上部承口对接上部小口径管线，实现管路通径的平滑过渡，减少流体在变径位置的湍流阻力与局部压损。从结构设计来看，整体采用上下分段式构型，底部为标准圆形法兰盘，法兰盘上预留均匀分布的螺栓过孔，可匹配对应压力等级的管路法兰安装标准，安装时通过螺栓紧固配合密封垫片实现端面静密封，避免管路运行过程中出现流体渗漏问题；法兰盘向上延伸出锥形过渡段，锥段采用渐变壁厚设计，

　　在保证结构强度的前提下尽可能降低整体重量，同时锥面的平滑过渡可引导流体流向，避免变径位置出现流道突变造成的介质冲击与涡流损耗；锥段上方为等径直筒段，直筒段内径与上部对接管路外径匹配，可采用承插焊接、卡箍紧固或者螺纹连接的方式与上部管路固定，直筒段外壁预留的环形凸台可作为安装定位基准，方便现场施工时快速确认安装深度，保证对接位置的同轴度。在安装边界方面，底部法兰盘的外径尺寸需匹配对接管路的法兰规格，安装时需预留足够的螺栓操作空间，法兰端面与下部管路端面的平行度公差需控制在机械安装标准范围内，避免紧固后出现密封面偏压造成的渗漏；整体竖向安装高度可根据管线布设的空间需求调整，锥形过渡段的锥角经过流体仿真优化，

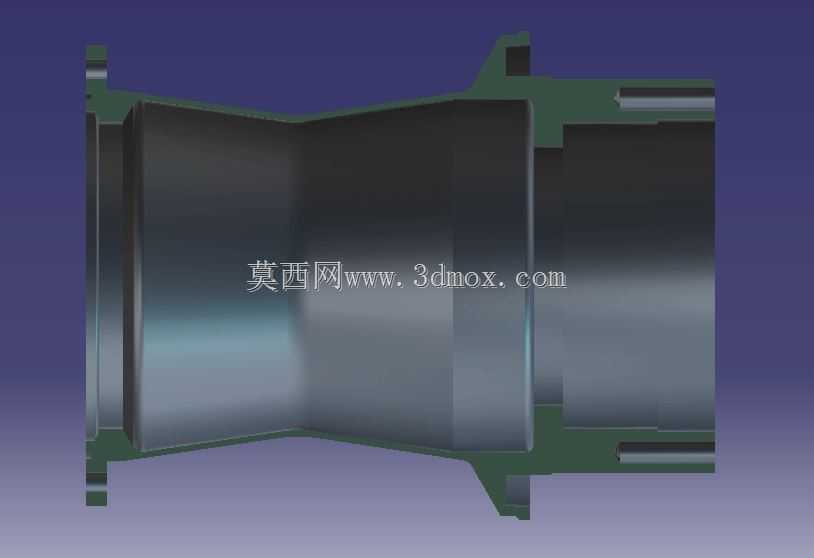

　　既不会因为锥角过大造成流道突变，也不会因为锥角过小导致整体高度过高占用过多安装空间。该连接件的壁厚设计充分考虑管路运行时的介质压力、水锤冲击以及外部环境载荷，不同分段的壁厚根据受力情况差异化设置，法兰盘位置厚度最大以承受螺栓紧固力与管路轴向拉力，锥段与直筒段壁厚在满足耐压要求的前提下适当减薄，兼顾结构强度与材料成本。在实际使用场景中，这类过渡件还可适配带腐蚀性的工业流体输送，只需根据介质属性更换对应材质即可，常规工况下采用铸铁或碳钢材质，腐蚀工况下可采用不锈钢或者工程塑料材质，结构本身的构型无需大幅调整，具备较强的工况适配性。
