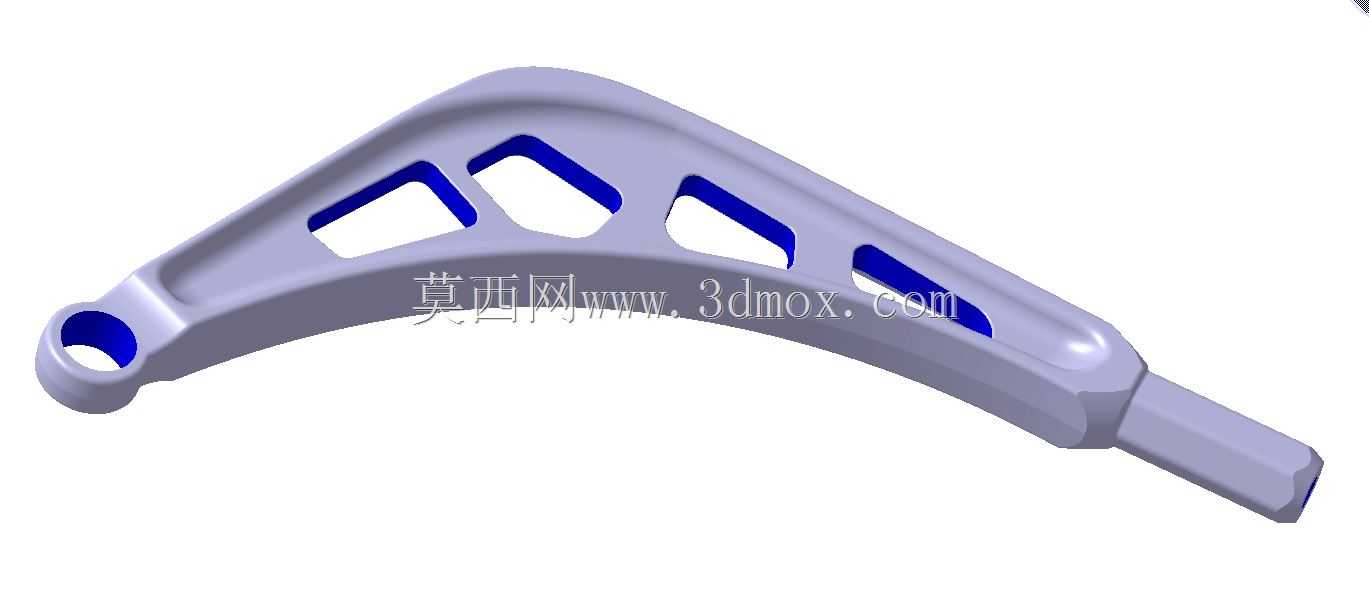

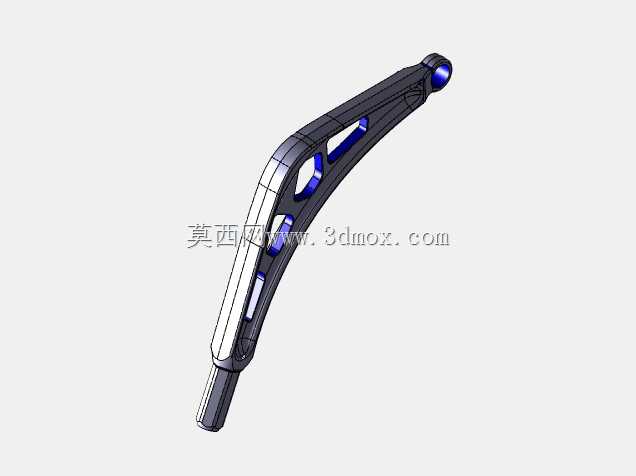

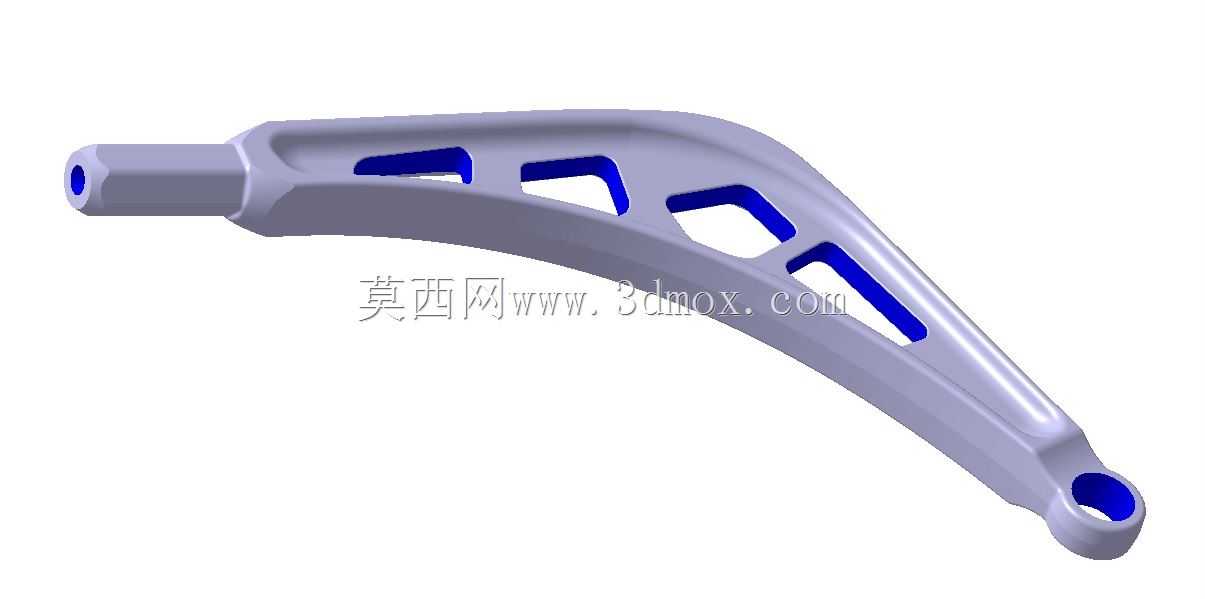

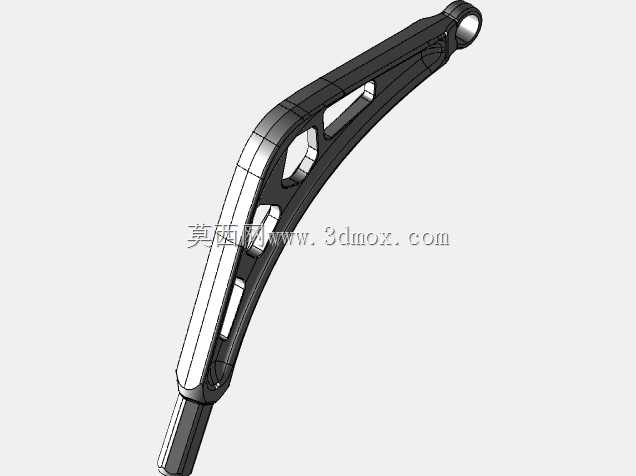

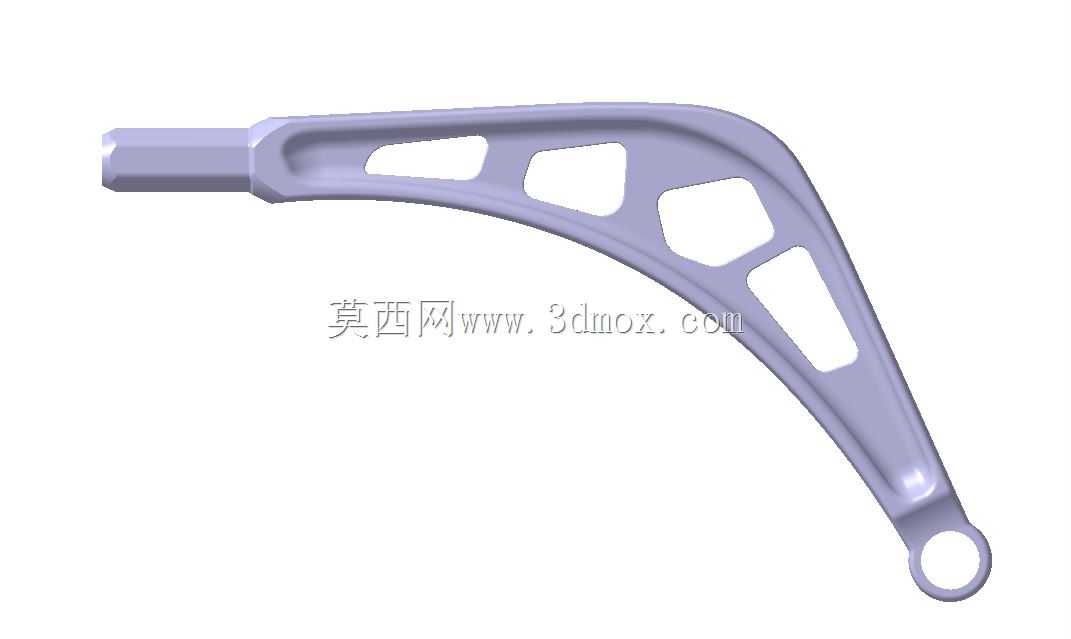

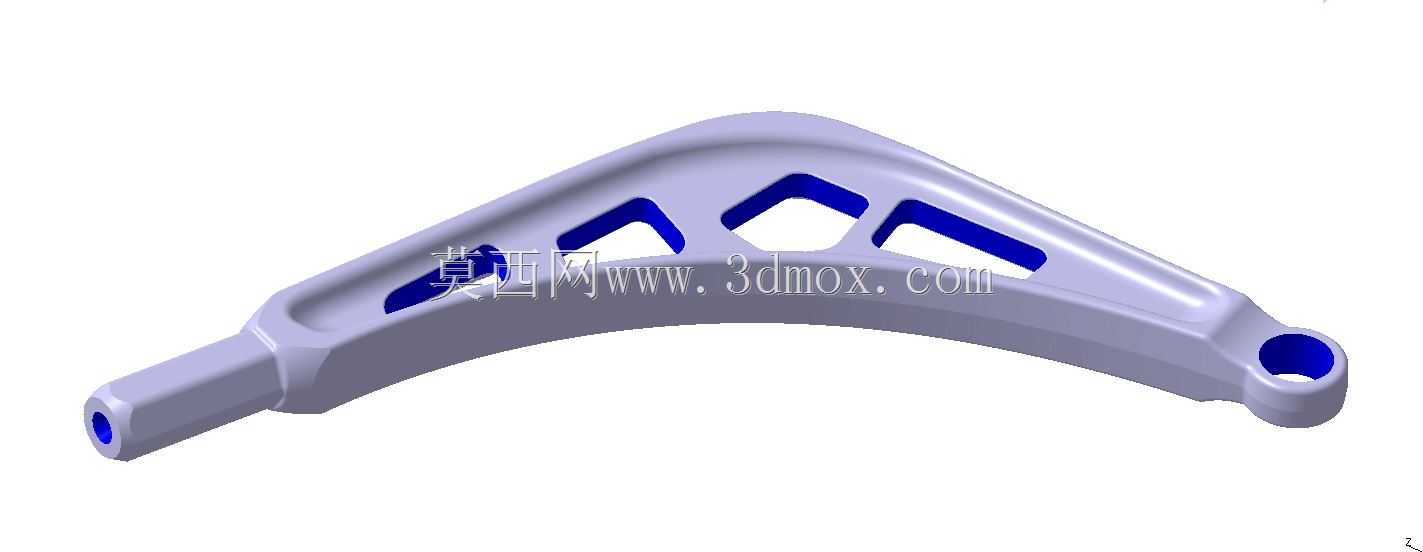

这类弧形控制臂多应用在多轴运动执行机构的末端传动链路中,承担动力传递与运动轨迹约束的核心作用,常见于自动化分拣设备的摆臂单元、小型检测设备的姿态调整机构、轻型协作机器人的辅助连杆部位,工作时需要在往复摆动工况下保持足够的结构刚度,同时尽可能降低自身重量以减少驱动端的负载损耗。从结构设计逻辑来看,整体采用弧形梁式构型而非直臂设计,核心是为了规避运动路径上的周边构件干涉,在预设的摆动角度范围内,弧形轮廓可以让臂体在回转过程中不会与相邻的安装座、管线或其他运动部件发生剐蹭,适配紧凑安装空间下的运动需求。臂身开设的三个异形镂空槽并非装饰性设计,是经过拓扑优化后的减重结构,在不显著降低截面抗弯模量的前提下,去除了非受力区域的冗余材料,
既减少了臂体自身的转动惯量,让驱动端的启停响应更迅速,也能降低长期往复运动下的结构疲劳风险。两端的连接结构分别适配不同的安装需求,一端为带内孔的圆柱轴头,用于和驱动输出轴或固定铰接座配合,可通过过盈配合或键连接传递扭矩,另一端为带通孔的铰接端,用于连接末端执行构件或联动连杆,孔位的同轴度公差需要控制在合理范围内,避免运动过程中出现卡滞或额外的磨损。设计时需要重点关注安装边界尺寸,臂体的弧形外轮廓半径决定了摆动时的最大扫掠空间,两端安装孔的中心距是运动学计算的核心参数,直接影响末端执行件的运动行程与定位精度,轴头的直径与铰接孔的直径需要和配套的轴承、衬套尺寸匹配,保证装配兼容性。臂身的截面采用变厚度设计,
受力较大的轴根与铰接端部位厚度更大,向臂身中部过渡时适当减薄,配合镂空结构实现刚度与重量的平衡,表面的过渡圆角均做了圆滑处理,避免应力集中导致的结构断裂,适配中低速、轻负载的往复摆动工况,可根据实际负载需求调整材料选型,采用工程塑料或铝合金材质时可进一步降低自重,采用合金钢材质时可适配更大的负载传递需求。
