非同轴耦合传动机构三维结构设计

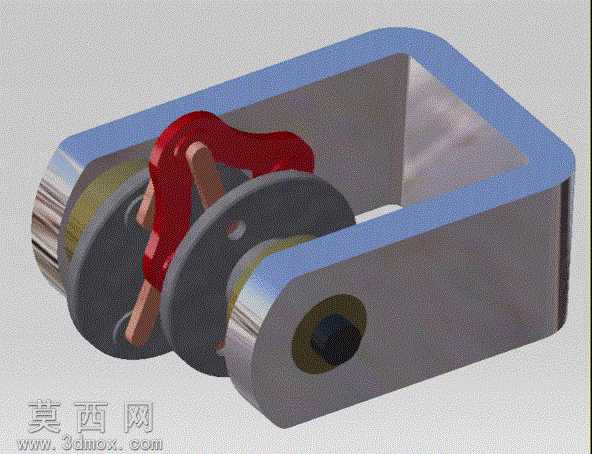

本作品为非同轴耦合传动机构的三维建模设计成果，建模阶段以机械传动原理为核心依据，先完成整体框架的基准定位，确定U型安装基座的轮廓尺寸与安装孔位坐标，通过草图绘制、拉伸凸台、倒角修饰等基础特征操作构建基座主体，基座两侧的同轴安装孔采用同轴度约束完成定位，保证后续转动部件的装配精度。转动副部分的两个轮盘构件，先绘制轮盘的截面草图，通过旋转凸台生成基础轮体，再对轮盘边缘做圆角过渡处理，轮盘中心的轴孔与安装轴采用间隙配合的尺寸设定，保证转动过程无卡滞。核心的耦合联动构件为红色异形卡扣结构，建模时先通过多段样条曲线勾勒构件的轮廓路径，再通过拉伸、切除等特征完成实体构建，构件上的两个联动销轴分别与两侧轮盘的偏心孔位完成装配约束，实现非同轴状态下的动力传递效果。材质与渲染阶段，为U型金属基座赋予磨砂金属材质，调整金属粗糙度参数模拟铸钢件的哑光质感，边缘的金属衬套赋予抛光镀铬材质，提升金属光泽的层次感；轮盘构件赋予深灰色工程塑料材质，添加细微的颗粒纹理模拟工业塑料的表面质感；红色耦合卡扣赋予亮红色烤漆金属材质，调整高光参数突出构件的轮廓辨识度，销轴构件赋予铜质金属材质，通过材质差异区分不同功能的零部件。结构设计上，该耦合机构突破了同轴传动的布局限制，通过偏心联动的卡扣构件实现两个非同轴轮盘的同步转动，基座的U型开放式结构既为内部联动构件提供了安装空间，也便于后期的维护与部件更换，两侧的安装孔可直接将整个机构固定在设备机架上，无需额外设计转接安装结构。渲染阶段采用三点布光方案，主光源从机构斜上方投射，突出构件的立体轮廓与材质质感，辅助光源从侧方补光消除暗部死黑，背景采用浅灰色哑光背景，避免背景元素干扰机构本身的结构展示，最终渲染图清晰呈现了各部件的装配关系与运动逻辑，可用于非同轴传动方案的原理展示、结构验证以及教学演示场景，为同类耦合传动机构的设计提供了直观的三维参考模型。
