后向式叶轮离心泵蜗壳结构设计

该离心泵结构主要面向小流量低压输送场景，常见于小型冷却循环系统、实验室流体输送、家用供水增压、小型设备配套水循环等工况，核心作用是通过叶轮旋转产生的离心力对流体做功，实现流体的增压与定向输送，满足低压工况下稳定的流体输运需求，适配清水、低粘度无颗粒腐蚀性弱的流体介质输送场景。

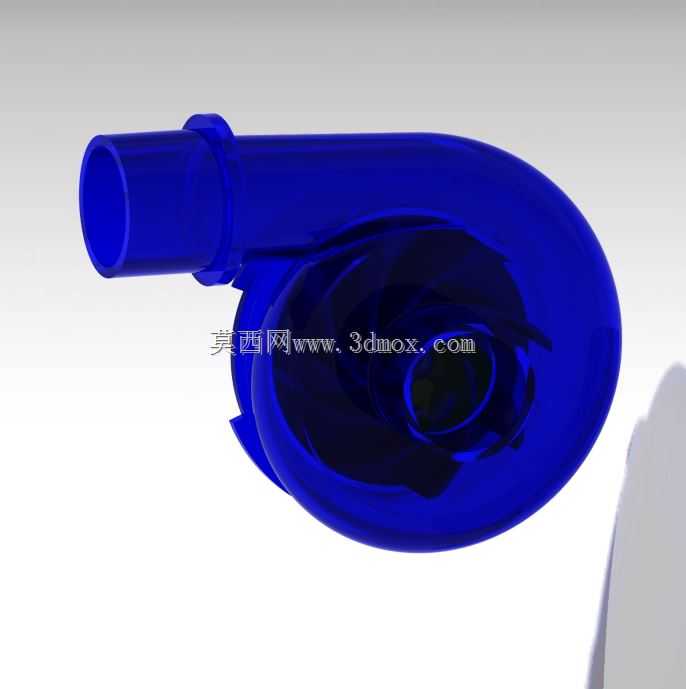

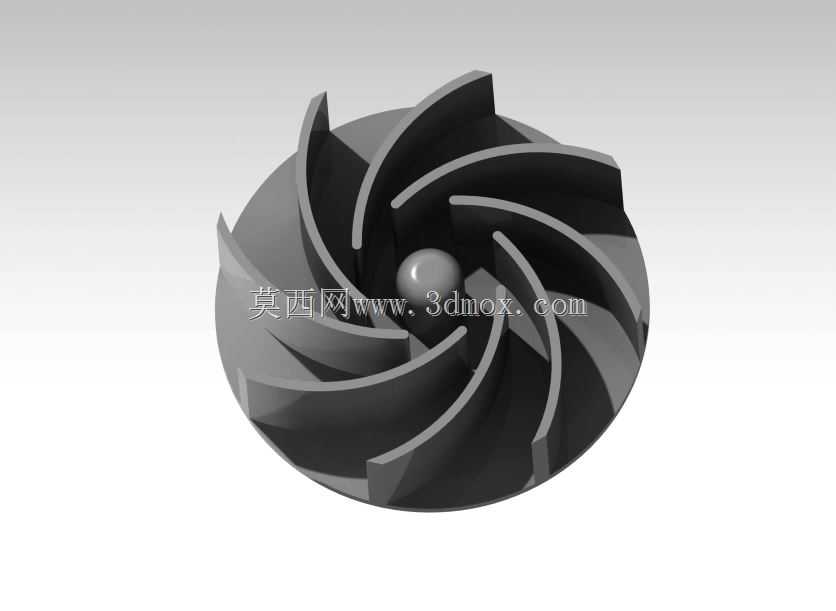

产品核心功能特性围绕高效低压输送设计，额定工况下可实现60lit/min的最大流量输出，最大扬程可达0.2bar，能够满足小流量循环、短距离供水、设备冷却回路等场景的压力与流量需求。结构上采用后向式叶轮搭配对应蜗壳的组合方案，后向叶片的设计能够有效降低流体在叶轮出口的流动损失，提升水力效率，同时优化了叶轮与蜗壳的匹配间隙，减少流体在腔体内的回流与湍流损耗，相比传统径向式叶轮结构，在小流量工况下的运行效率有明显提升，运行过程中的流体脉动更小，运行稳定性更强。

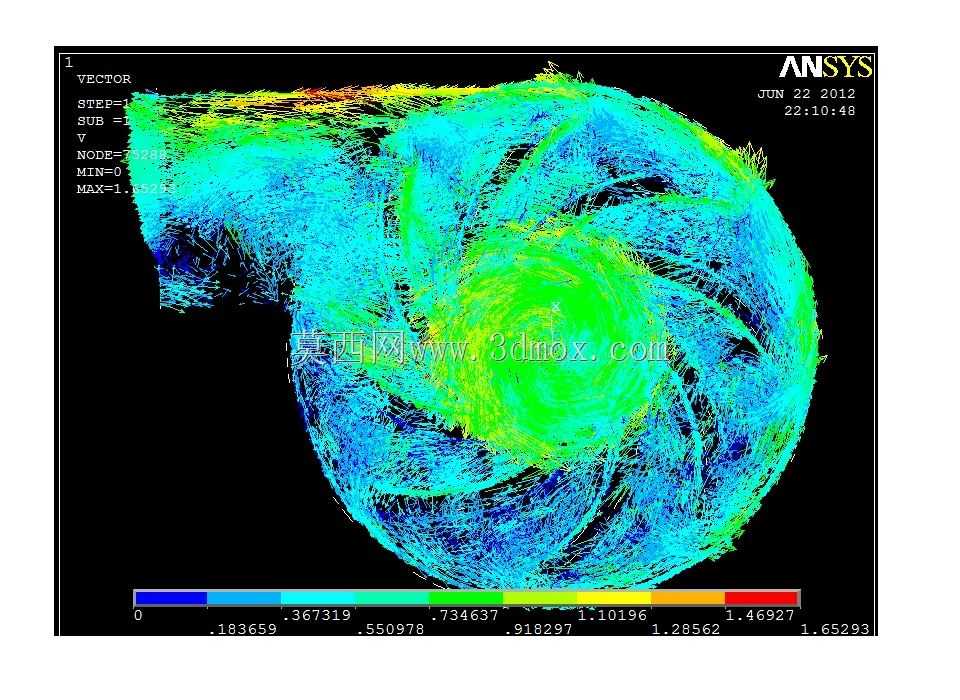

设计过程中，首先结合目标工况的流量、扬程参数，通过水力计算确定后向叶片的安装角度、叶片数量、叶轮进出口直径等核心参数，同步匹配计算蜗壳的截面面积变化规律，让蜗壳的流道截面沿流体旋转方向逐步扩大，能够顺畅收集叶轮甩出的流体，将流体的部分动能平稳转化为压力能，降低流动过程中的冲击损失。针对原有径向叶轮结构存在的效率偏低、小流量工况易出现湍流的问题，对叶轮叶片型线、蜗壳隔舌位置、进出口连接结构进行了优化调整，让流体从叶轮进入蜗壳的过渡更平缓，减少局部涡流的产生，同时也为后续的有限元分析、流体仿真验证提供了精准的结构基础，可直接用于后续的性能仿真验证与结构优化迭代。

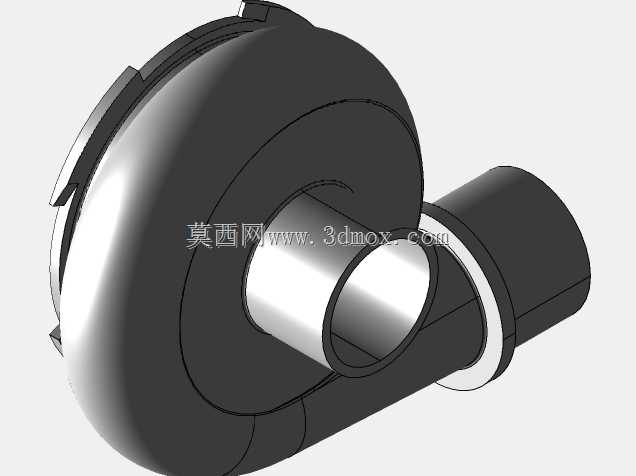

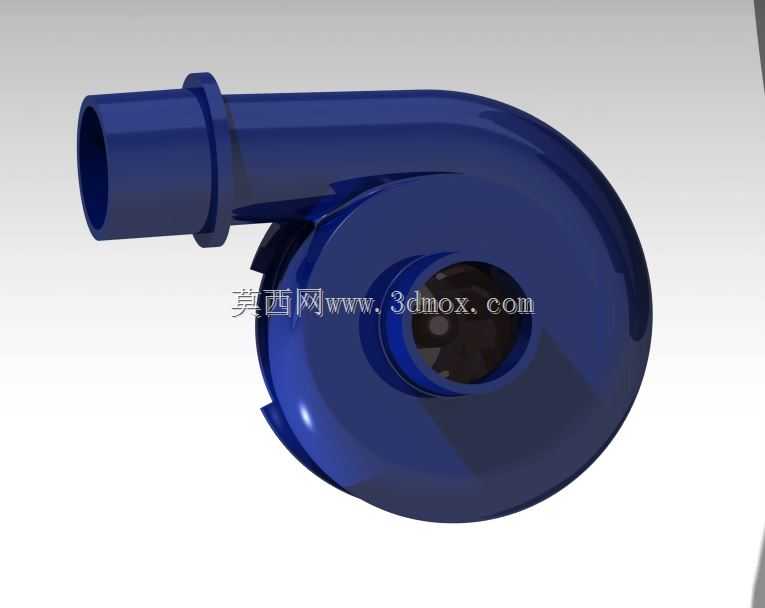

外形与安装边界方面，整体采用蜗壳式典型结构，进水口为轴向直连接口，出水口为切向布置的圆柱连接端，接口尺寸适配常规小口径输水软管或硬管连接需求，整体结构紧凑，外部无多余突出结构，安装时可通过蜗壳侧面的预留安装位实现固定，进出口的同轴度、安装面平面度均按照通用泵类安装标准设计，能够直接适配同规格的管路连接与配套电机安装，无需额外做结构修改即可用于小尺寸泵体的组装测试，整体占用安装空间小，适配小型设备内部的紧凑安装场景。
