单缸内燃机曲柄活塞传动结构三维建模

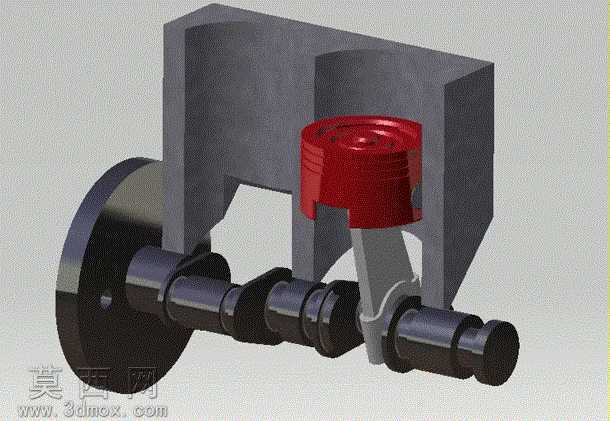

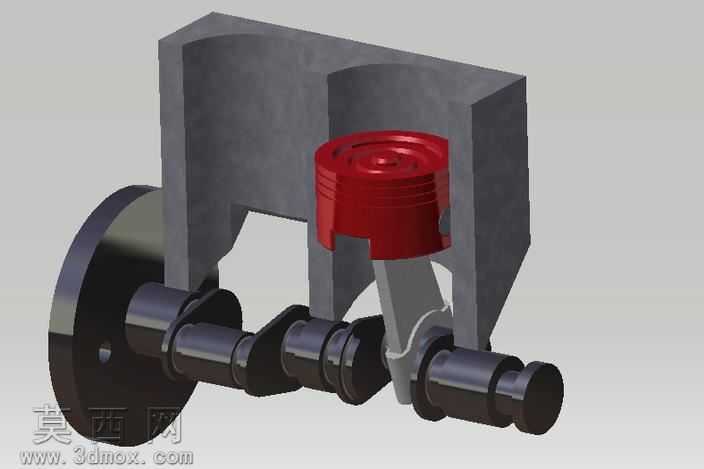

本模型为单缸内燃机核心传动结构的三维建模成果，建模过程中以真实内燃机工作原理为核心依据，首先完成整体结构的比例规划，确定缸体支撑结构、曲轴组件、活塞部件、连杆构件的空间位置与装配关系，确保各部件运动行程符合内燃机实际运行逻辑。建模阶段采用参数化设计方式，先绘制各零件的二维截面草图，对曲轴的偏心轴颈、配重结构、主轴径进行精准尺寸约束，保证曲轴转动时的偏心距与活塞行程完全匹配；活塞部分还原了顶部燃烧室凹坑、活塞环槽、活塞销座的细节结构，确保与连杆小头的装配间隙符合机械设计规范；连杆构件区分了大小头的连接结构，大头与曲轴轴颈配合、小头与活塞销连接，过渡区域做了圆弧优化处理，还原真实零件的应力分散设计；缸体支撑结构采用框架式造型，预留曲轴安装的轴孔位置，同时对活塞运动的导向区域做了平直度约束，保证活塞往复运动的路径精度。材质与渲染阶段，对不同部件做了差异化材质区分：活塞部件采用亮红色金属烤漆材质，模拟高性能发动机活塞的涂层质感，表面添加细微的金属颗粒纹理提升真实感；曲轴组件采用发黑处理的合金钢材质，表面设置低反光的磨砂金属质感，还原曲轴经过热处理后的表面状态；连杆构件采用银灰色锻钢材质，添加轻微的机加工纹理，体现零件的加工工艺特征；缸体支撑结构采用深灰色铸铁材质，表面做粗糙的铸造纹理处理，还原缸体毛坯的质感表现。渲染过程中采用三点布光方式，主光源从斜上方照射突出各部件的轮廓结构，辅助光源补光消除暗部死黑，环境光添加微弱的反射效果，让金属部件的质感表现更加自然。整体设计完整还原了内燃机将活塞往复直线运动转化为曲轴旋转运动的核心传动逻辑，各部件之间的装配干涉经过反复校验，运动副的连接位置预留了合理的配合间隙，既可以作为机械原理教学的演示模型，也可作为内燃机结构设计的参考基础模型，清晰展现了内燃机构件的形态特征与装配关系。
