带座立式外球面垫块轴承结构设计

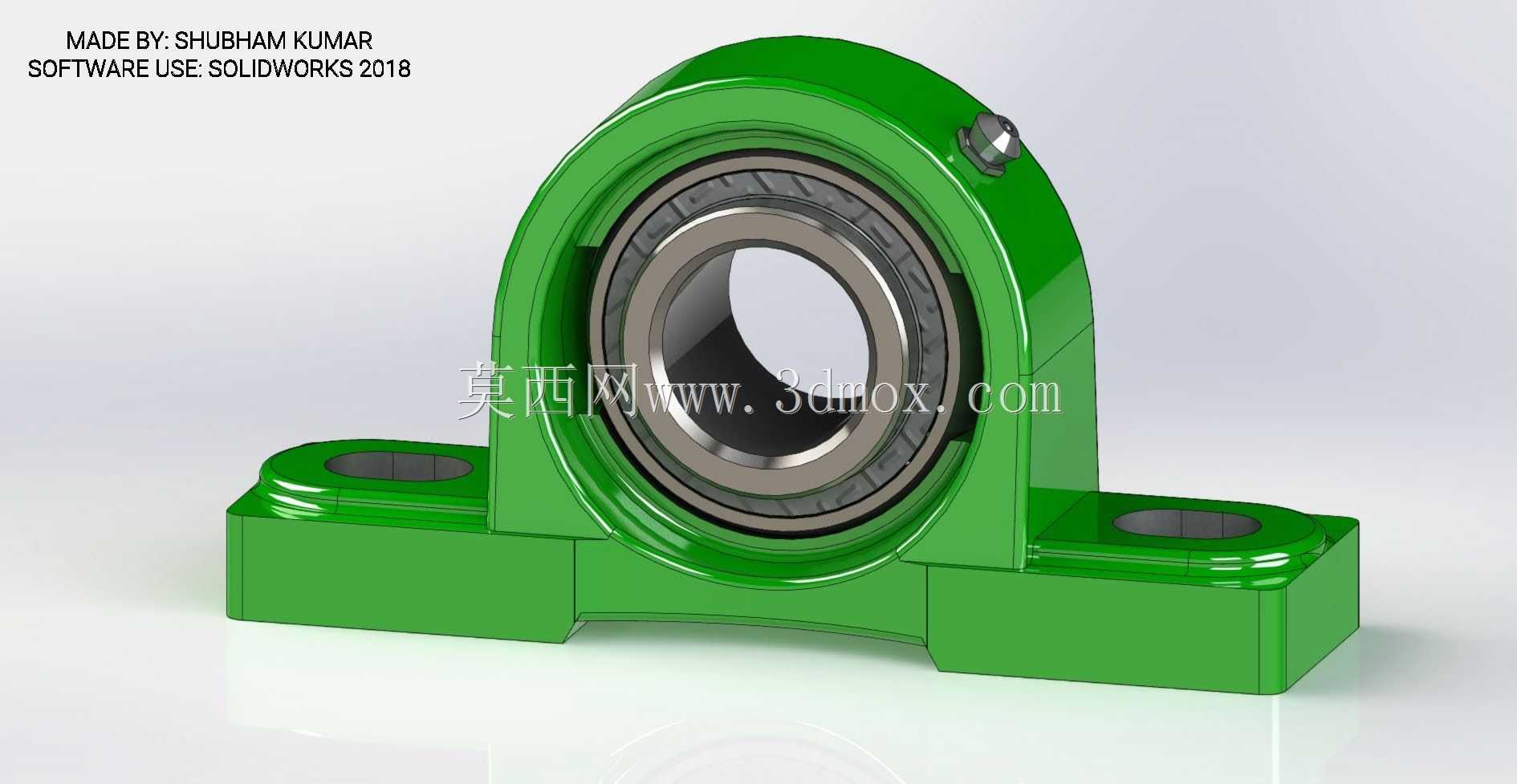

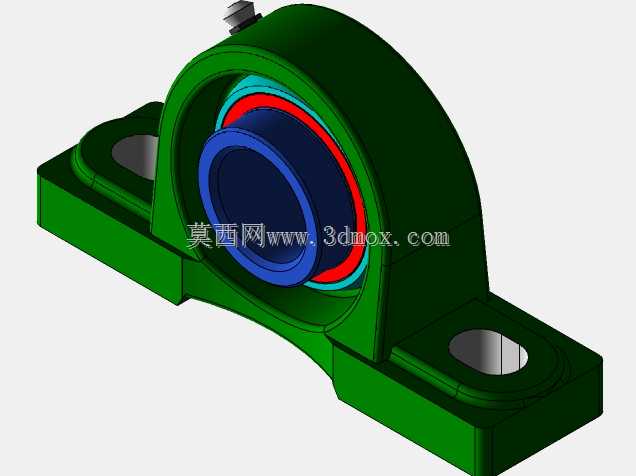

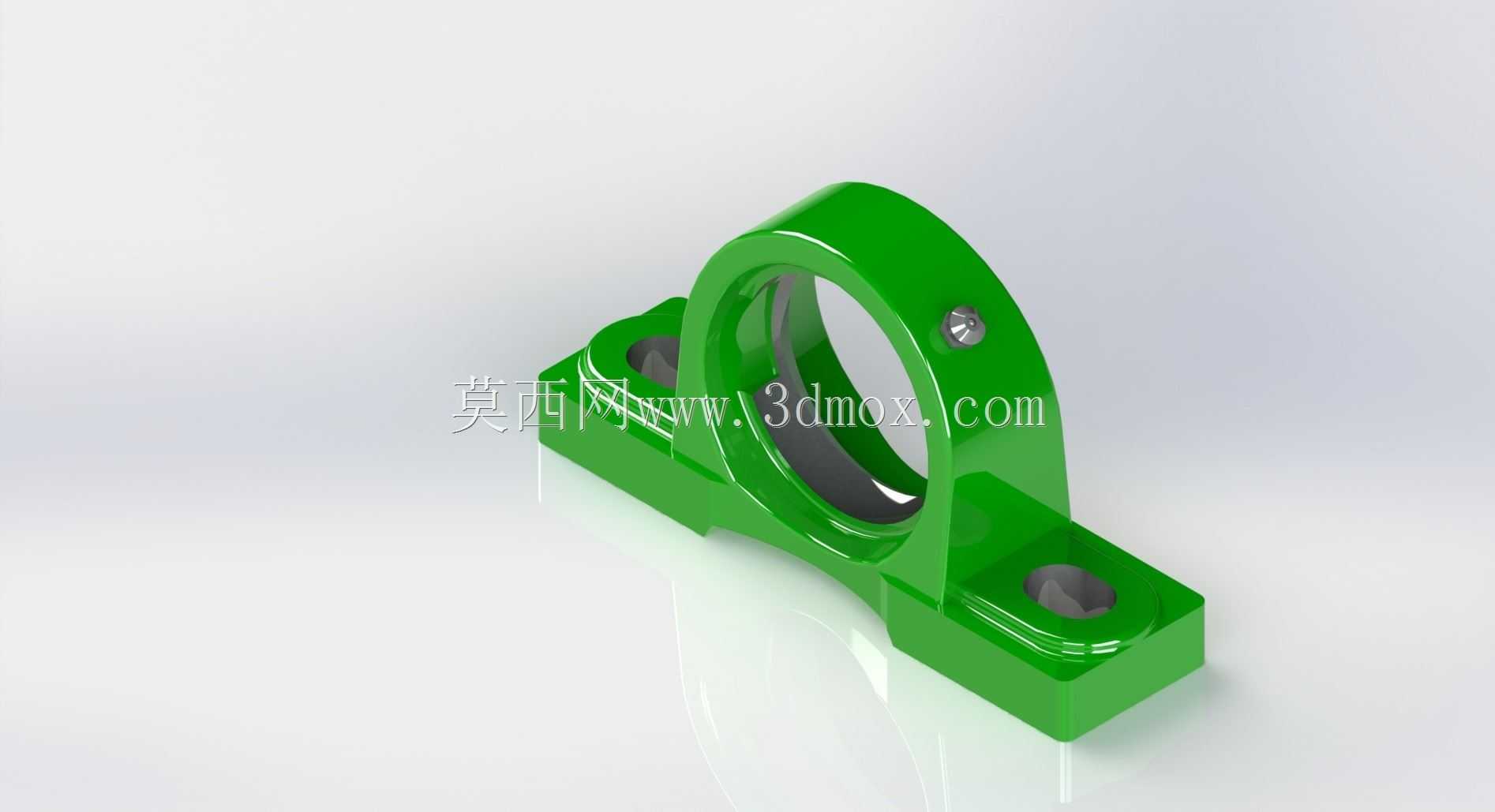

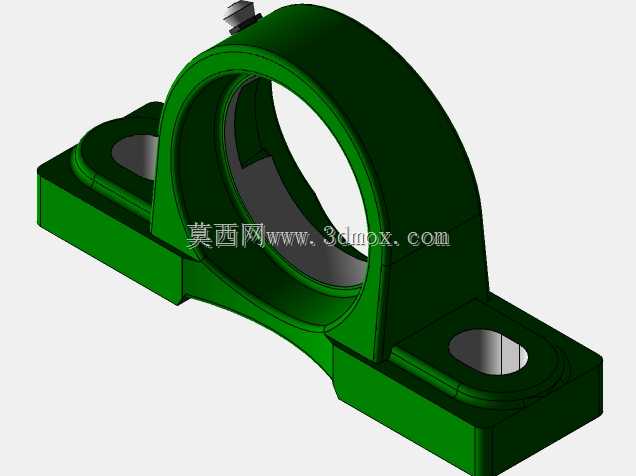

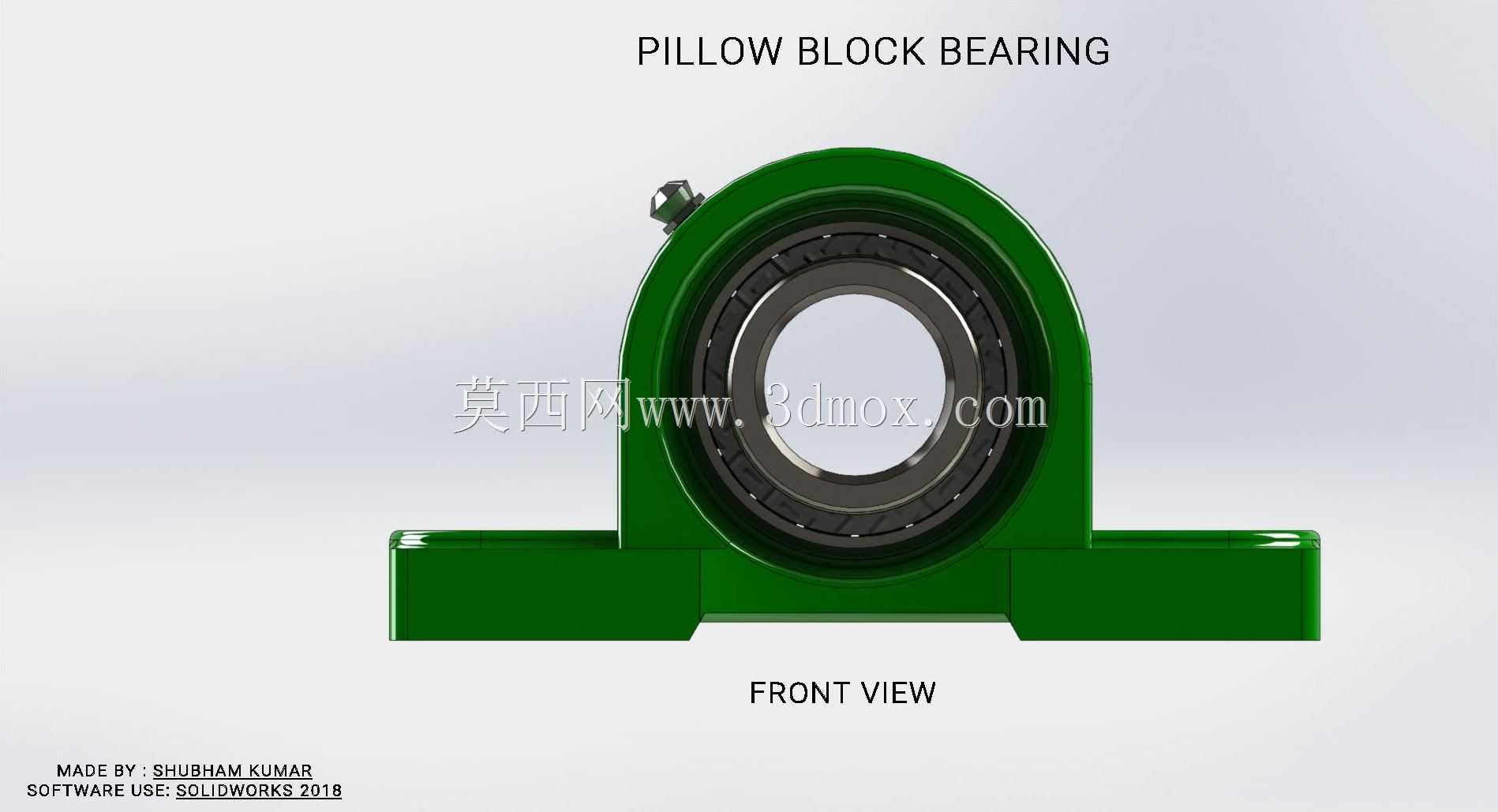

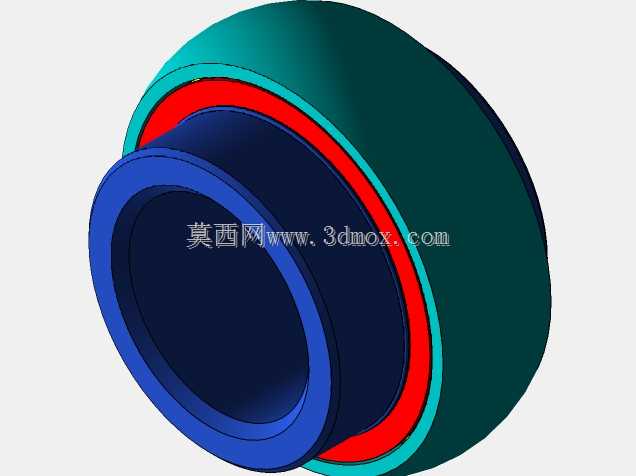

这款带立式安装底座的垫块轴承，是工业传动系统里应用极广的轴系支撑部件，常见于农业输送设备、轻工生产线、小型风机、食品加工传送带以及纺织机械的动力传输端，用来为旋转的传动轴提供稳定的径向支撑，同时抵消轴运转过程中产生的小幅径向跳动，适配那些安装基准面平整、需要快速拆装维护的传动场景，相比一体式铸造的轴承座，这类垫块结构的轴承在安装时可以通过底座的微调余量补偿少量的安装面加工误差，降低现场安装的对位难度。从功能特性来看，它的核心作用是承托内置的滚动轴承，让穿入轴承内圈的传动轴可以顺畅旋转，轴承内圈与轴采用过盈配合设计，配合间隙控制在0.025毫米以内，能够保证轴运转时内圈与轴同步转动，不会出现相对滑动磨损；轴承外圈嵌装在绿色铸钢材质的座体内部，座体上方的紧定螺钉可以顶紧轴承外圈的定位槽，防止轴承在座孔内出现周向转动或者轴向窜动，保证支撑的稳定性。设计思路上，整体采用分体组合式的结构逻辑，将支撑轴承的座体做成带两个安装耳的立式垫块形式，两个安装耳上预留了长圆形的安装螺栓孔，既可以适配标准规格的安装螺栓，长圆孔的设计也允许安装时在横向调整固定位置，降低安装孔位的加工精度要求；座体的承托部分做了加厚的圆弧加强结构，能够在承受径向载荷时分散应力，避免座体在长期载荷下出现开裂变形，底座的底面做了精磨处理，保证安装时和设备安装面完全贴合，不会出现倾斜导致轴系别劲的问题。从安装边界来看，座体整体的横向安装孔距适配常规同规格带座轴承的安装尺寸，底座的高度满足轴中心高的通用设计要求，安装时只需要将座体底面贴合设备的安装基准面，穿入固定螺栓拧紧，再将传动轴穿入轴承内圈，锁紧内圈的紧定装置即可完成装配，后期维护时不需要拆卸整个座体，只需要拆开轴承端盖就可以补充润滑脂或者更换轴承，大幅降低了设备运维的时间成本。座体采用铸铁或者铸钢材质铸造而成，表面做了喷漆防锈处理，能够适应多粉尘、轻度潮湿的车间工作环境，内置的滚动轴承自带密封结构，可以阻挡外界的粉尘、碎屑进入轴承滚道内部，延长轴承的使用寿命，在低速、中载的常规传动场景下，这类垫块轴承不需要频繁维护，就能长期保持稳定的支撑性能，是中小型传动设备里性价比极高的支撑部件。
