立式剖分式带座外球面轴承结构

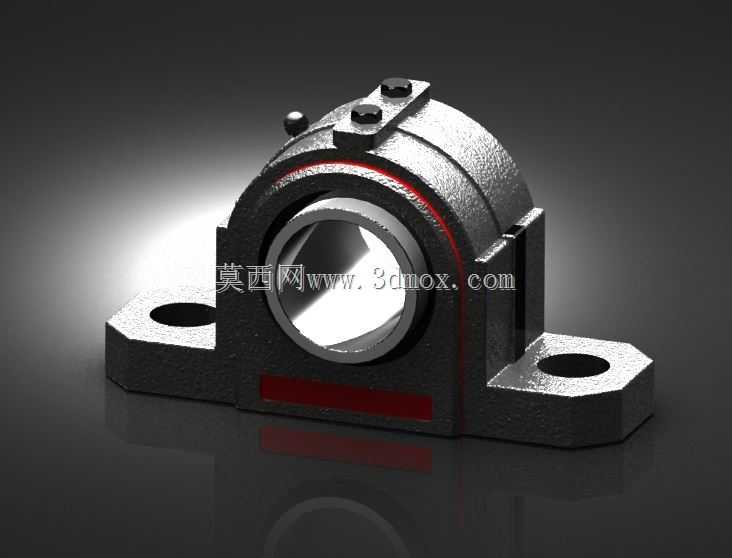

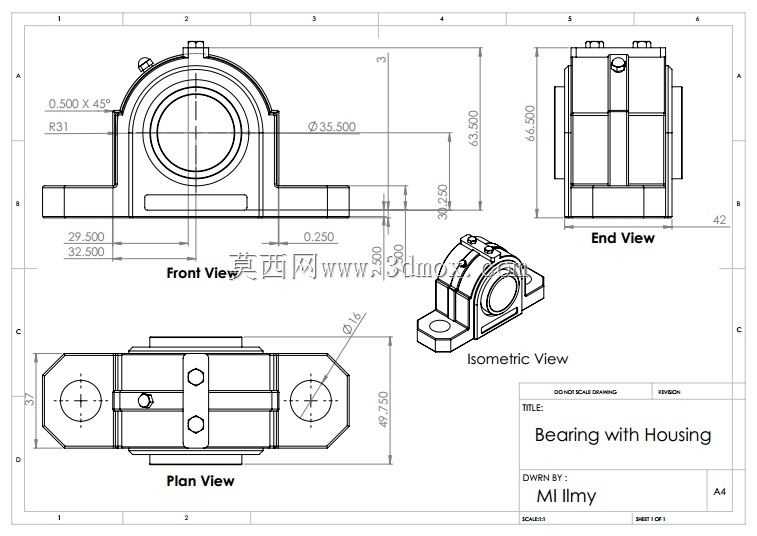

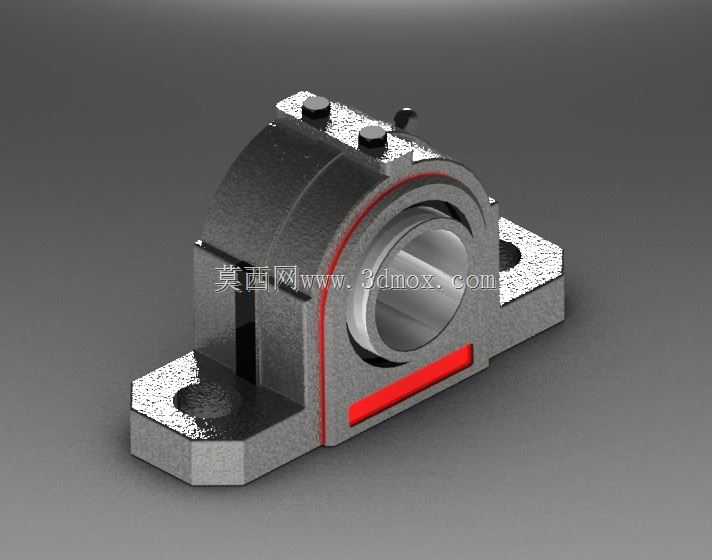

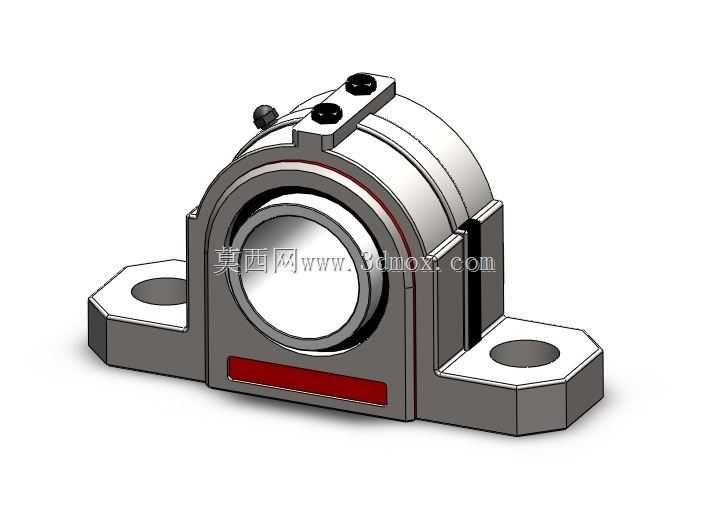

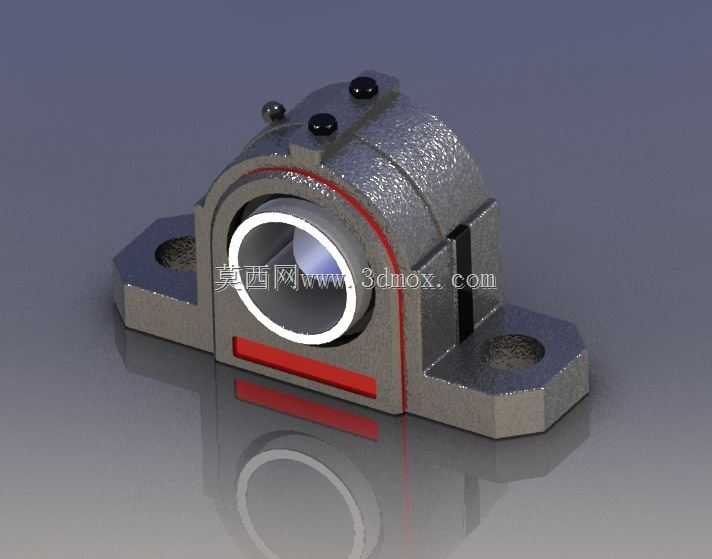

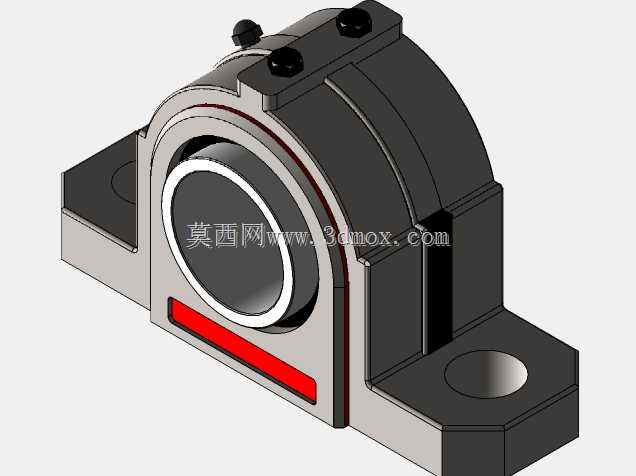

在轻工输送、农业机械、小型风机、食品加工生产线等对安装便捷性有较高要求的传动场景中，带外壳的轴承是应用极为广泛的支撑部件，它无需额外设计复杂的轴承座安装腔体，也不需要配套复杂的密封、定位组件，仅需通过底座的两个安装孔即可快速完成轴系的支撑固定，大幅降低了设备机架的加工难度与装配工作量，尤其适合中小载荷、转速适中的水平传动轴系布置。这类带壳轴承的核心功能是为旋转轴提供稳定的径向支撑，同时抵消轴系运转过程中产生的轻微轴向窜动，外壳自带的密封结构可以阻挡外界粉尘、水汽、加工碎屑进入轴承内部滚道，有效延长轴承的维护周期与使用寿命，在露天布置的输送设备、多粉尘的粮食加工机械中，这种集成式的密封设计相比分体装配的轴承与轴承座，防护可靠性有明显提升。从设计思路来看，该款轴承采用立式剖分外壳结构，上下壳体通过顶部的紧固螺栓实现锁紧，安装时可以先将轴承内圈固定在轴上对应位置，再扣合上下外壳完成锁紧，不需要沿轴端长距离穿装轴承，对于轴上已经装配了其他传动部件的场景，这种剖分结构的装配灵活性远高于整体式轴承座；外壳底座采用菱形带安装耳的结构，两个安装孔对称分布在轴承孔两侧，安装时可以根据机架的实际孔位做小范围的位置调整，降低了机架安装孔的加工精度要求；轴承外圈与外壳内孔采用球面配合设计，能够自动补偿轴系安装过程中产生的轻微同轴度误差，避免轴系因对中不良产生额外的附加载荷，减少运转过程中的振动与噪音。在安装边界与尺寸设计上，该款轴承的底座安装面为平整加工面，安装时需要保证机架对应安装面的平面度不低于规定要求，避免外壳锁紧后产生变形挤压轴承外圈；两个安装孔的中心距、轴承内孔直径、外壳整体高度、轴中心到底座安装面的中心高都遵循通用带座轴承的尺寸规范，可以直接替换同规格的标准件，不需要对原有设备结构做改动；外壳侧面的注油结构可以在不拆解轴承的情况下完成润滑脂补充，适配长期连续运转的设备维护需求；外壳与轴承结合面的红色密封胶条既可以填充剖分面的装配间隙，也能起到辅助密封的作用，防止润滑脂泄漏与外界杂质侵入。在实际应用中，这类带壳轴承常被用于皮带输送机的托辊支撑、小型农机的传动轴支撑、风机叶轮的轴端支撑等场景，它的集成化设计减少了装配环节的零件数量，降低了现场装配的技术要求，即使是非专业的设备维护人员也能快速完成更换与调整，有效降低了设备的运维成本。
