多层出料斜置振动筛砂设备结构设计

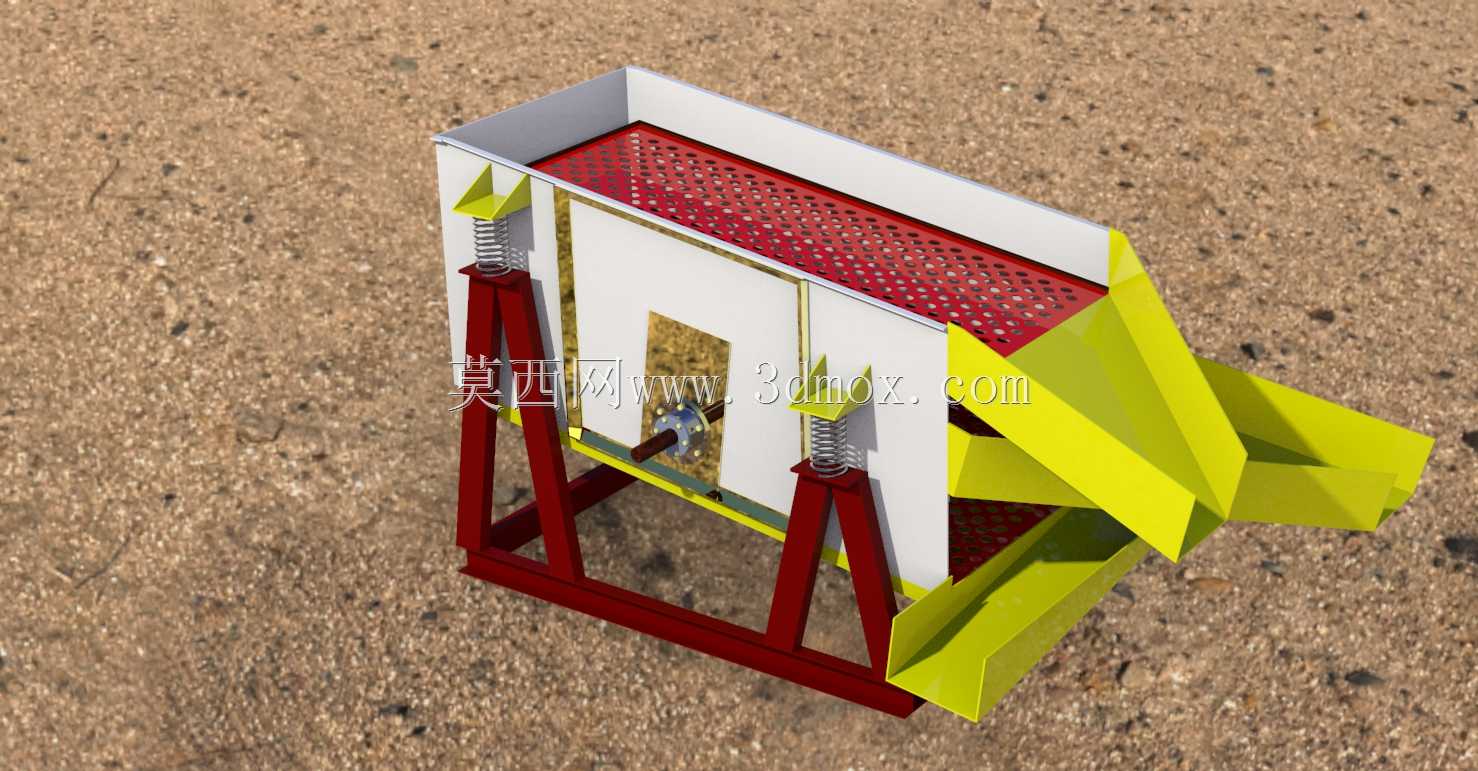

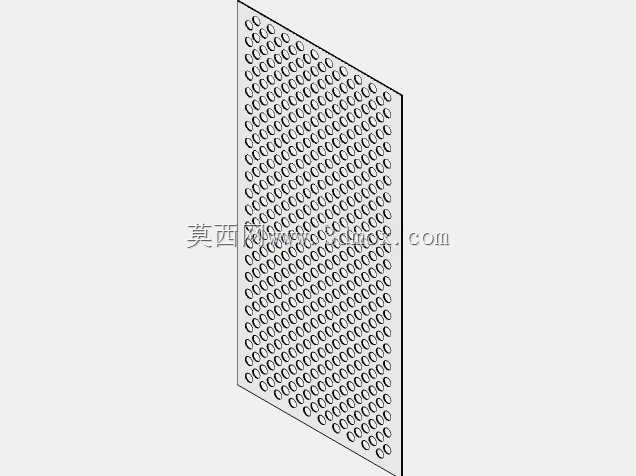

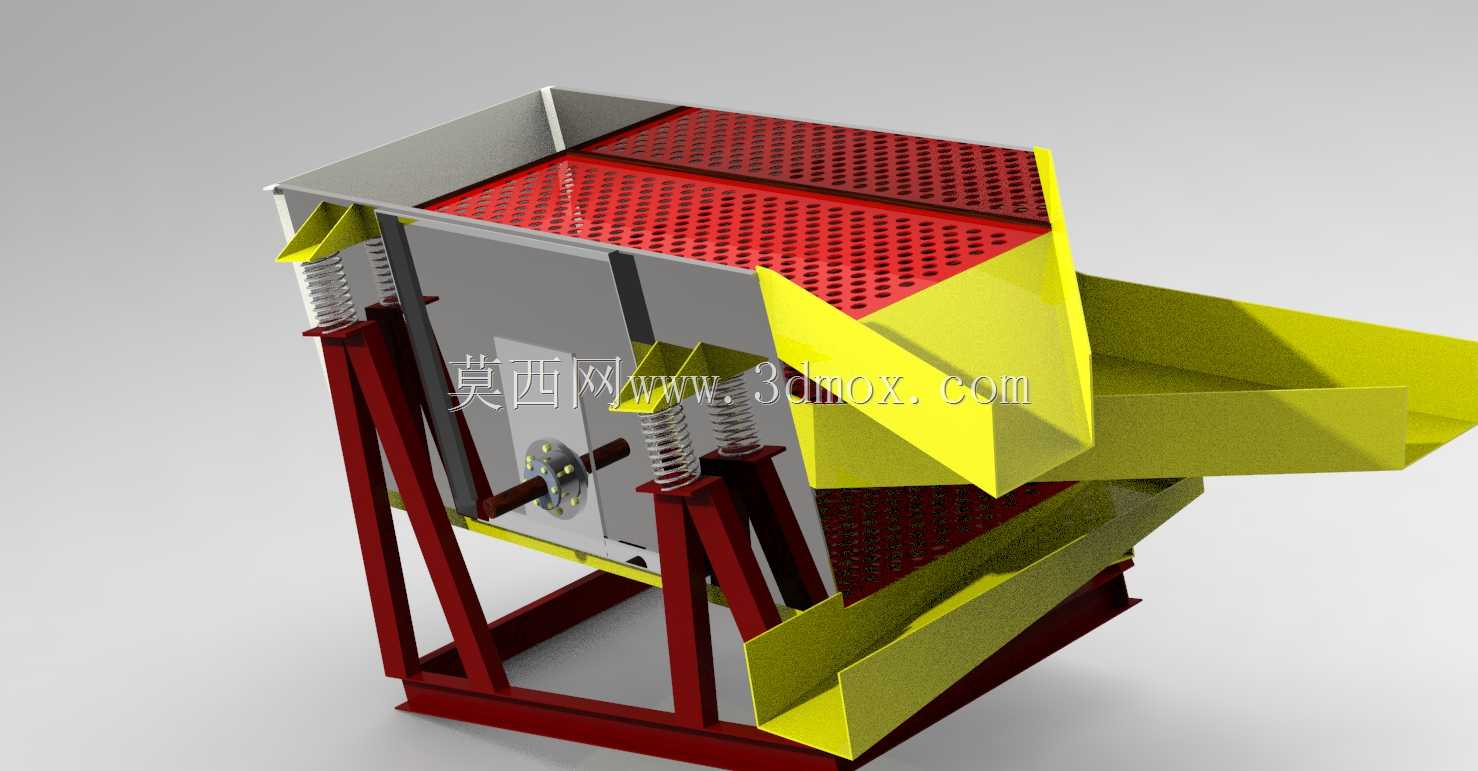

这款斜置式振动筛砂设备主要面向砂石预处理、铸造旧砂再生、建材骨料分级等作业场景，在中小型砂石加工场、铸造车间砂处理工段、小型建材生产站点都能适配使用，核心作用是完成散状砂料的粒径分级，将混杂不同粒度的砂料按照筛网孔径分离成不同规格的料流，满足后续工艺对砂料粒度的要求，同时也可去除砂料中混杂的大块杂质，保障下游混砂、配料工序的稳定运行。设备整体采用倾斜布置的筛箱结构，筛面设置带密集冲孔的筛板，筛箱依靠四组螺旋压缩弹簧支撑在焊接式机架上，弹簧组件既承担筛箱的整体重量，又能在筛箱振动过程中起到隔振作用，避免振动载荷直接传递到安装基础，降低设备运行时对地面的冲击与噪声传递。筛箱侧方设置有振动驱动组件的安装位，工作时驱动组件带动筛箱做高频往复振动，进入筛箱内部的砂料在倾斜筛面上受振动作用持续向出料端滑移，过程中粒径小于筛孔的砂料透过滤网落入下层接料溜槽，粒径大于筛孔的物料沿筛面滑移至端部出料口，设备设置三个不同方位的出料溜槽，可分别承接不同筛分路径的物料，实现多规格砂料的同步分流输出，无需额外增设分料结构。设计过程中重点考量了筛面倾角与振动参数的匹配，6×3英尺的整机作业尺寸适配中小型作业场地的安装需求，机架采用型钢焊接成三角支撑结构，保障支撑刚度的同时控制整体自重，安装时仅需保障机架底部与硬化地面平整贴合，预留足够的出料通道与上料操作空间即可，无需复杂的预埋固定结构。筛箱侧板采用加厚板材制作，可承受长时间振动带来的交变载荷，筛板采用可拆式固定结构，后续可根据筛分粒度需求更换不同孔径的筛板，拓展设备的适用范围，各溜槽采用折弯板材焊接成型，出料角度经过优化，避免筛分后的物料在溜槽内堆积堵料，弹簧支撑座设置有限位结构，防止设备启停过程中筛箱振幅过大出现侧偏风险，整体结构紧凑，维护点位都设置在设备外侧，日常检查、易损件更换都可在设备外部完成，无需拆解主体结构。
