低成本电动汽车动力推进模块结构设计

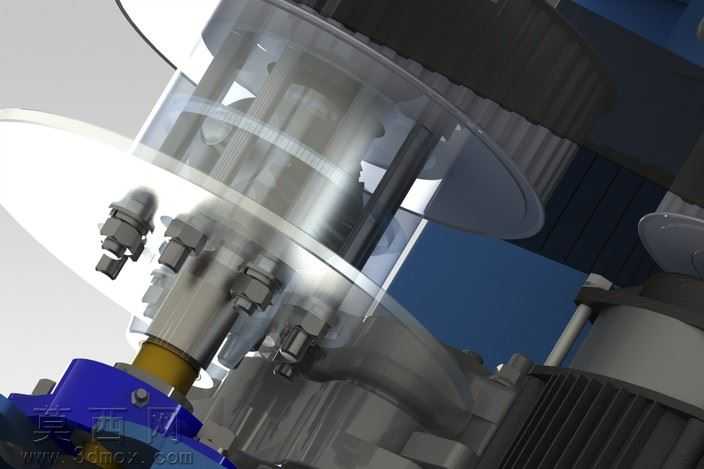

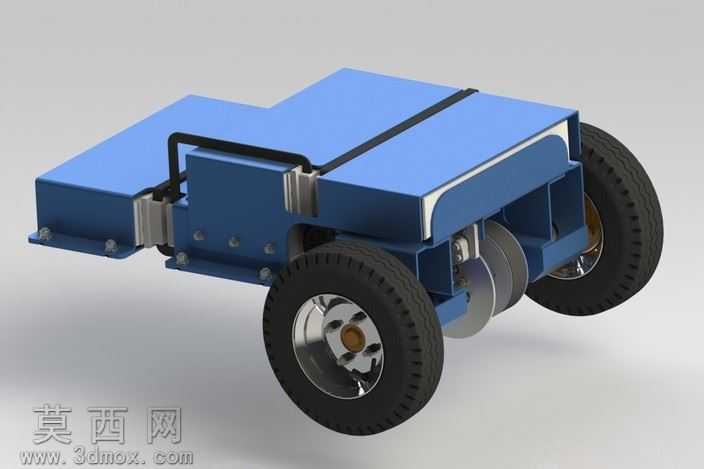

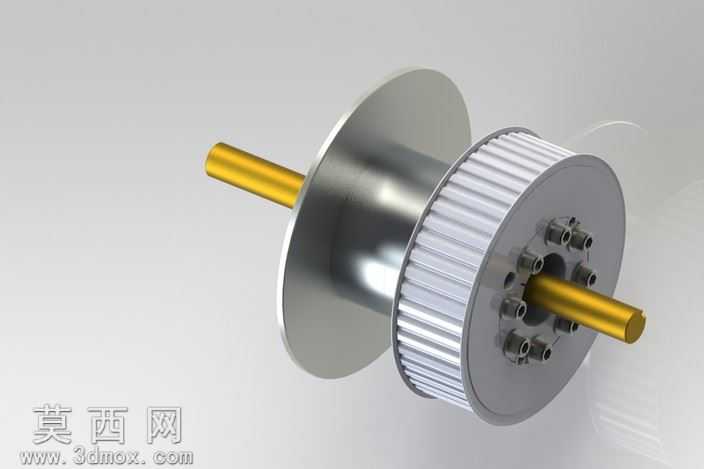

本作品为面向低成本代步电动汽车开发的集成式动力推进模块三维设计，建模阶段采用SolidWorks完成全参数化零件搭建与装配约束，对模块内每一处连接结构、传动部件、安装点位都做了精准的尺寸定义，确保各组件间无干涉、装配逻辑符合实际机械加工与装车要求。渲染阶段采用哑光金属材质模拟模块主体承载钢架，搭配磨砂蓝色工程塑料材质呈现电池仓与电控安装外罩，橡胶轮胎做了胎面纹理与胎侧标识的细节还原，金属轮毂添加了镀铬反光材质与中心固定轴的细节刻画，整体渲染光影柔和，清晰展现模块的整体布局与部件层次。结构设计上，该模块采用集成化布局思路，将48V驱动电机、150Ah规格的12V自定义电池组、传动轮系、手动盘式制动器整合为统一的承载单元，电池仓采用双仓并排布局，预留了标准的接线与固定点位，电机输出端直接对接驱动轮的传动结构，省去了冗余的传动转接部件，有效降低模块整体自重与制造成本；制动器采用侧置安装的tolomatic手动盘式制动器，制动盘直接固定在驱动轮轴上，制动响应路径短、结构简单可靠；控制线路部分做了集线梳理设计，调整了集线罩的内部走线槽位，适配电机与电池组的接线走向，避免线路杂乱带来的磨损、干涉风险。设计思路围绕低成本、易改装、通用性强的核心目标展开，整体模块可直接作为小型电动汽车的底盘动力单元使用，用户可根据自身需求在该模块基础上加装车身、转向组件等部件快速完成整车搭建，模块上预留了多组通用安装孔位，支持后续对电池容量、电机功率进行升级调整，也可根据装车需求调整轮距、固定点位的尺寸，适配不同尺寸的小型电动代步车开发需求，所有零件均做了可编辑的参数化设计，方便使用者根据实际加工条件修改壁厚、安装尺寸等参数，降低了小批量试制与改装的门槛。
