农用谷仓钢结构框架搭建结构设计

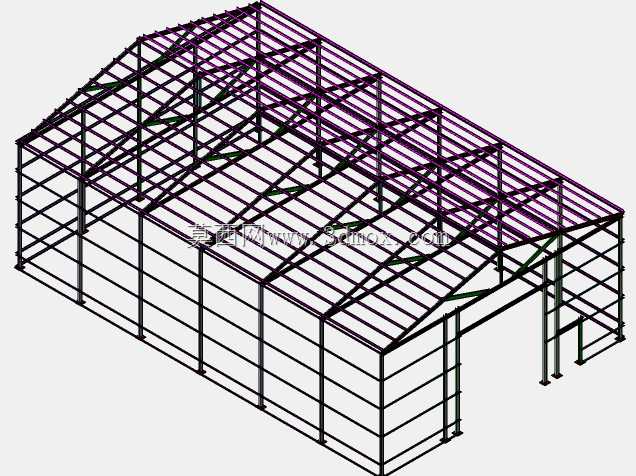

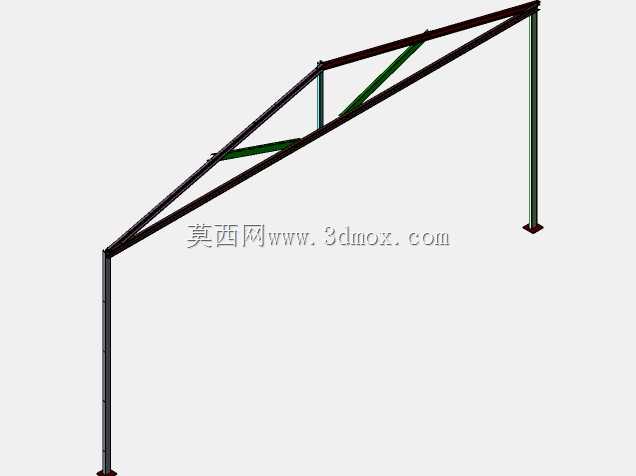

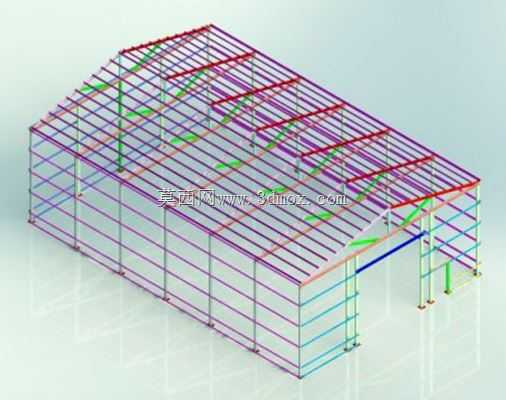

该结构为农业生产场景中用于粮食存储、农用物资堆放的谷仓或农场仓储棚的主体承重框架，主要应用于规模化种植农场、粮食收储站点、中小型农牧场的仓储区域搭建，可作为露天场地的固定仓储围护支撑结构，替代传统砖混仓储的高成本建造方案，适配平原、缓坡等多种农业作业场地的搭建需求，能够为内部存储的粮食、农具、农牧生产物料提供稳定的遮护支撑，抵御常规自然风载、积雪荷载以及日常农业作业中的外力触碰。整个框架采用全装配式钢结构设计思路，整体为规整的长矩形排布，纵向沿仓储延伸方向设置多排等距分布的竖向承重立柱，立柱底部设置带安装孔的地脚连接板，可通过膨胀螺栓或预埋地脚件与硬化混凝土地面直接固定，单根立柱的安装边界预留足够的螺栓操作空间，无需复杂的现场焊接作业，降低农业场地的施工难度。横向方向上，立柱顶部通过多道平行的横向主横梁连接形成顶部承重网格，横梁上方排布纵向檩条用于后续固定屋面围护板材，屋面采用单坡或双坡的倾斜排布设计，框架杆件通过不同色彩区分受力层级：红色杆件为主要受力的主梁与主柱，承担整体结构的竖向荷载与水平风载，紫色杆件为次梁与檩条支撑，传递屋面荷载至主承重结构，绿色杆件为柱间斜向支撑，用于提升整体框架的抗侧移能力，避免框架在强风环境下出现横向形变，蓝色杆件为门洞位置的加强边框，预留出农用机械、运输车辆进出的通行宽度，满足粮食转运、农机进出的实际使用需求。设计过程中充分考虑农业场景的使用特性，所有杆件均采用标准化型材规格，现场可通过螺栓快速拼接组装，无需大型吊装设备即可完成整体搭建，整体框架的跨度适配中小型农用仓储的常规尺寸，内部无多余遮挡立柱，可最大化利用内部仓储空间，方便粮食堆放、农用机械停放以及日常仓储作业的动线规划，框架的所有连接节点均采用外露式设计，方便后期使用过程中的检修与部件更换，适配农业场景下低维护成本的使用需求，整体结构的受力排布经过合理优化，在保证承重强度的前提下尽可能减少型材用量，控制农业设施的搭建成本，同时框架的模块化设计可根据实际场地大小灵活调整纵向长度，适配不同规模的仓储需求，无需重新设计整体受力结构。
