手持设备外壳精密注塑成型模具结构

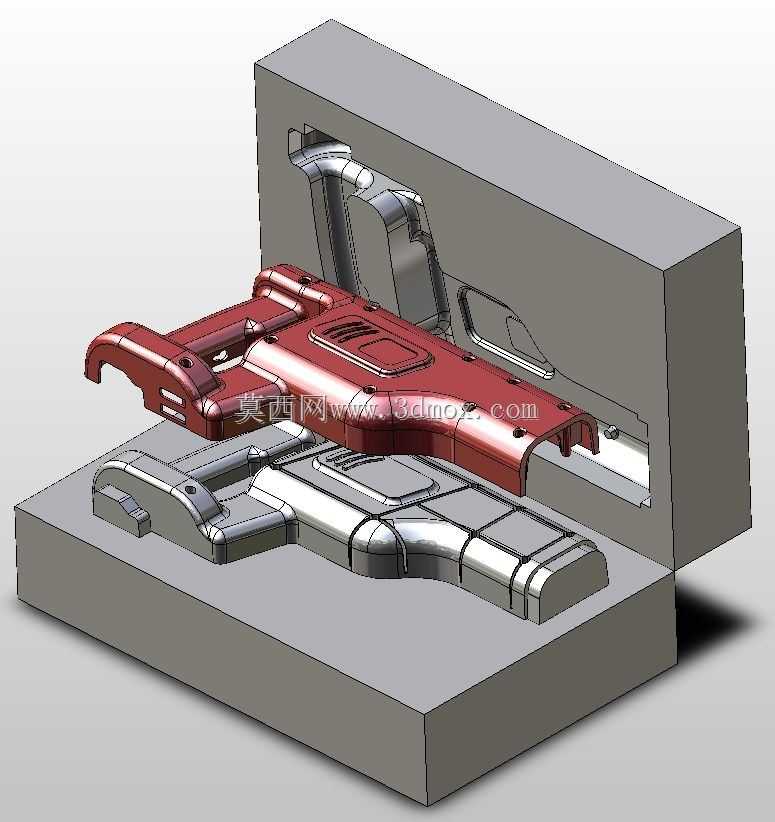

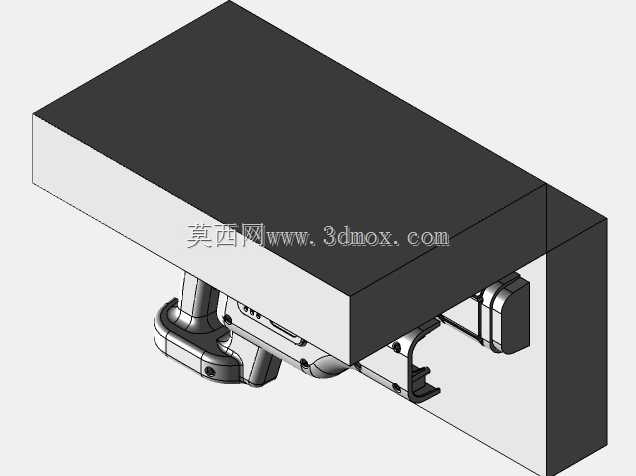

这套模具结构面向手持类塑胶外壳的批量注塑生产场景，主要服务于消费电子、小型手持工具类产品的塑胶件成型工序，能够在连续注塑作业中稳定产出符合外观与装配精度要求的外壳零件，适配卧式注塑机的常规安装规格，模架整体采用标准模胚的尺寸边界设计，可直接适配多数工厂现有注塑设备的装夹参数，无需额外定制改模即可快速上机调试。模具采用上下分模的两板模结构设计，分型面完全贴合手持外壳的曲面轮廓走势，针对外壳表面的弧形过渡、侧边凹槽、安装卡扣位等特征，在型芯与型腔部分做了精准的贴合避让，确保合模时无错位飞边，开模时不会出现粘模拉伤产品表面的问题。针对手持外壳的外观面要求，型腔侧做了高抛光处理，能够直接产出表面光洁度达标、无明显熔接痕的外壳零件，减少后续表面处理的工序成本；型芯侧则对应外壳内部的筋位、卡扣柱、装配定位槽做了拆分镶件设计，既方便加工时的精度控制，也能在长期生产出现磨损时快速更换局部镶件，降低模具维护成本。模具的浇注系统采用侧浇口进料设计，浇口位置选在外壳非外观面的侧边位置，成型后浇口残留易处理，不会破坏产品的外观完整性；冷却水路围绕型腔与型芯的轮廓做环绕排布，确保成型过程中模温均匀，减少塑胶件冷却不均导致的翘曲变形问题，提升批量生产的尺寸稳定性。整套模具的合模导向采用标准导柱导套结构，合模时定位精度可达0.02mm以内，能够保证长期反复开合模的对位准确性，避免出现分型面错位导致的产品报废问题；顶出结构采用顶针与顶块结合的方式，对应外壳的受力均匀位置布置顶出点，顶出过程中不会顶穿或顶白产品表面，确保成型后的零件完整脱出。在实际生产应用中，这套模具可适配常规ABS、PC+ABS等常用手持外壳塑胶原料，成型周期控制在合理区间，能够满足中小批量到大批量的生产需求，成型后的外壳零件无需大量二次修整即可直接进入后续的装配工序，有效提升产品的生产效率，降低单件产品的成型成本。
