履带式行走底盘悬挂轮组结构

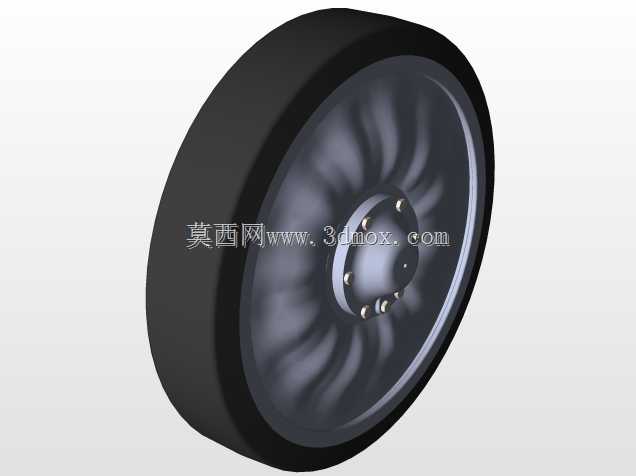

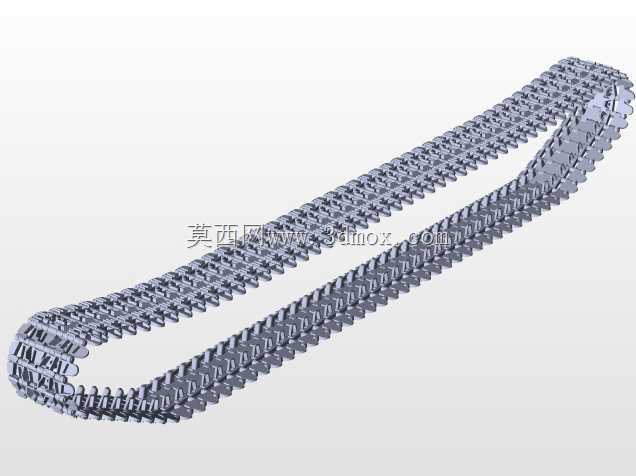

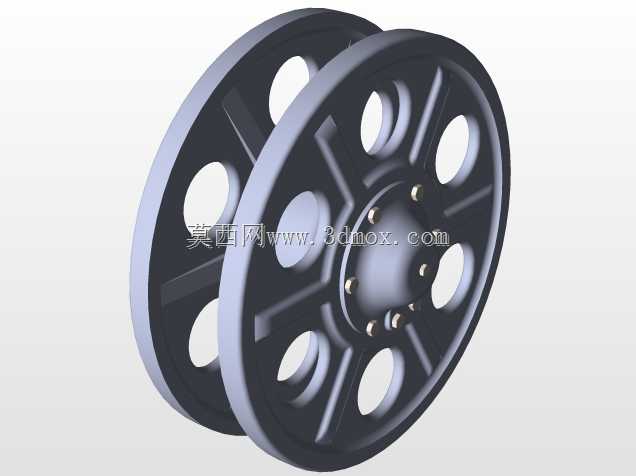

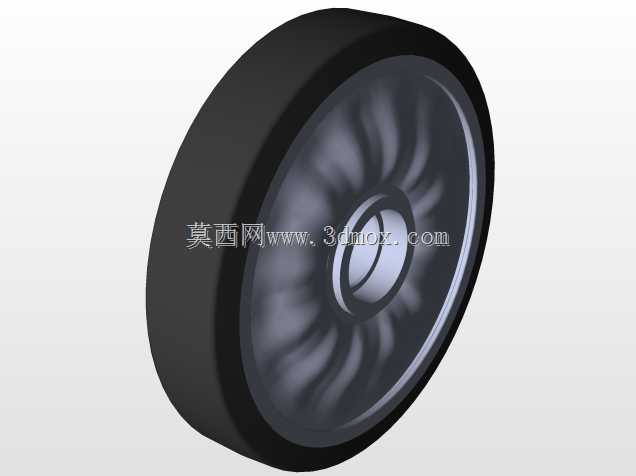

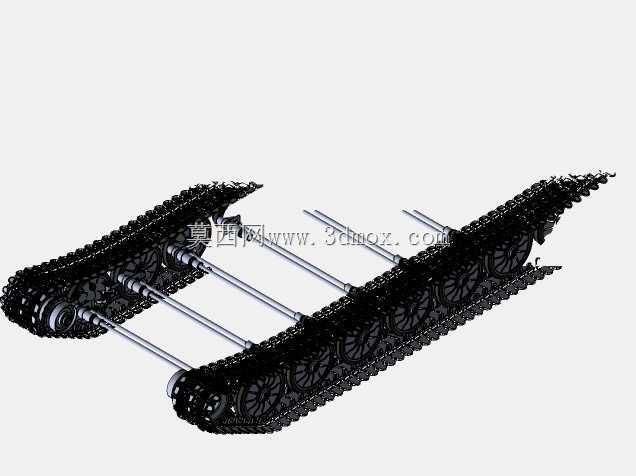

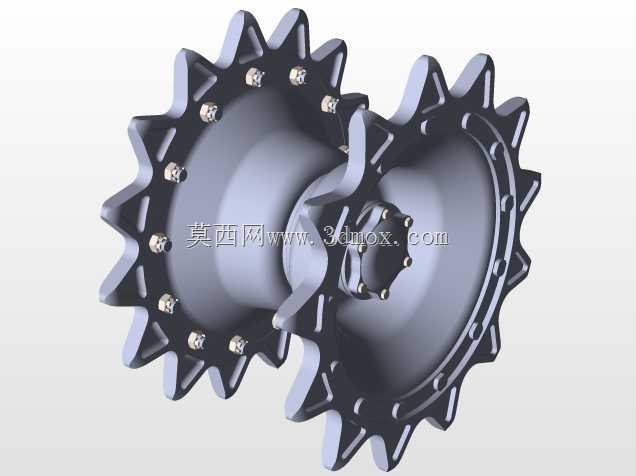

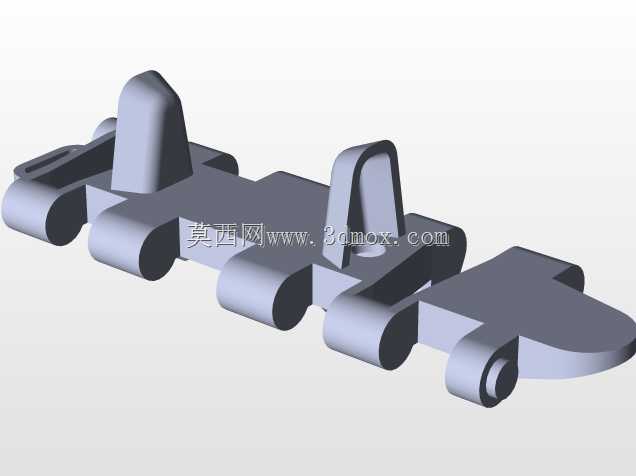

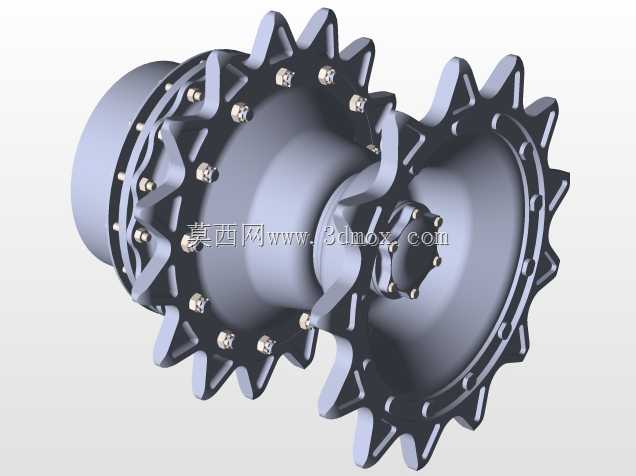

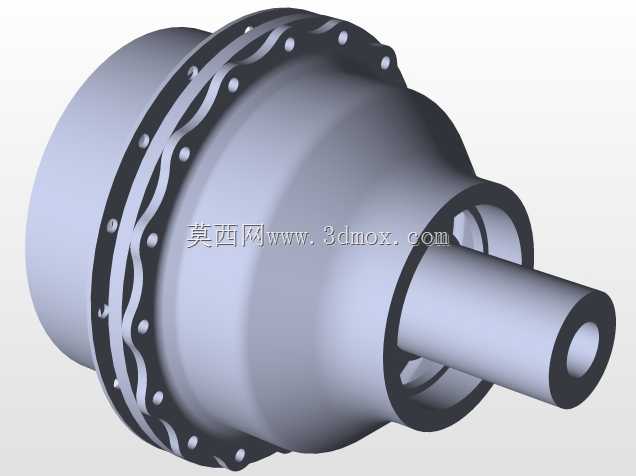

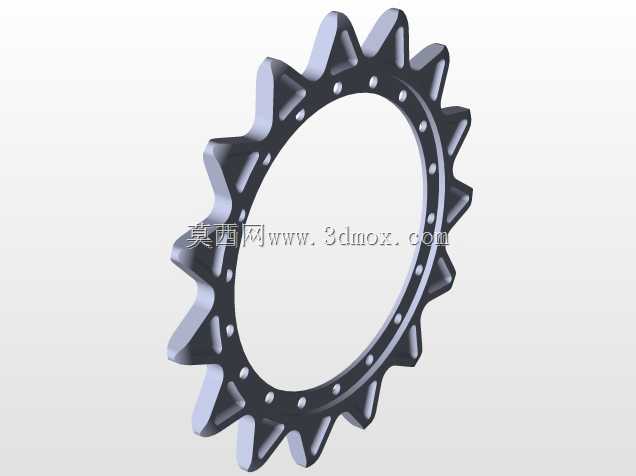

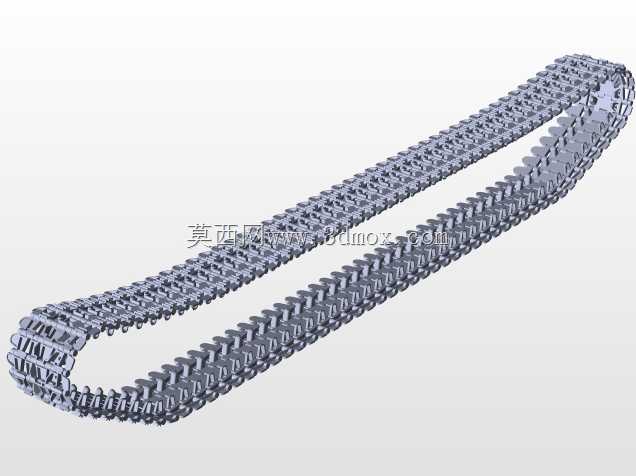

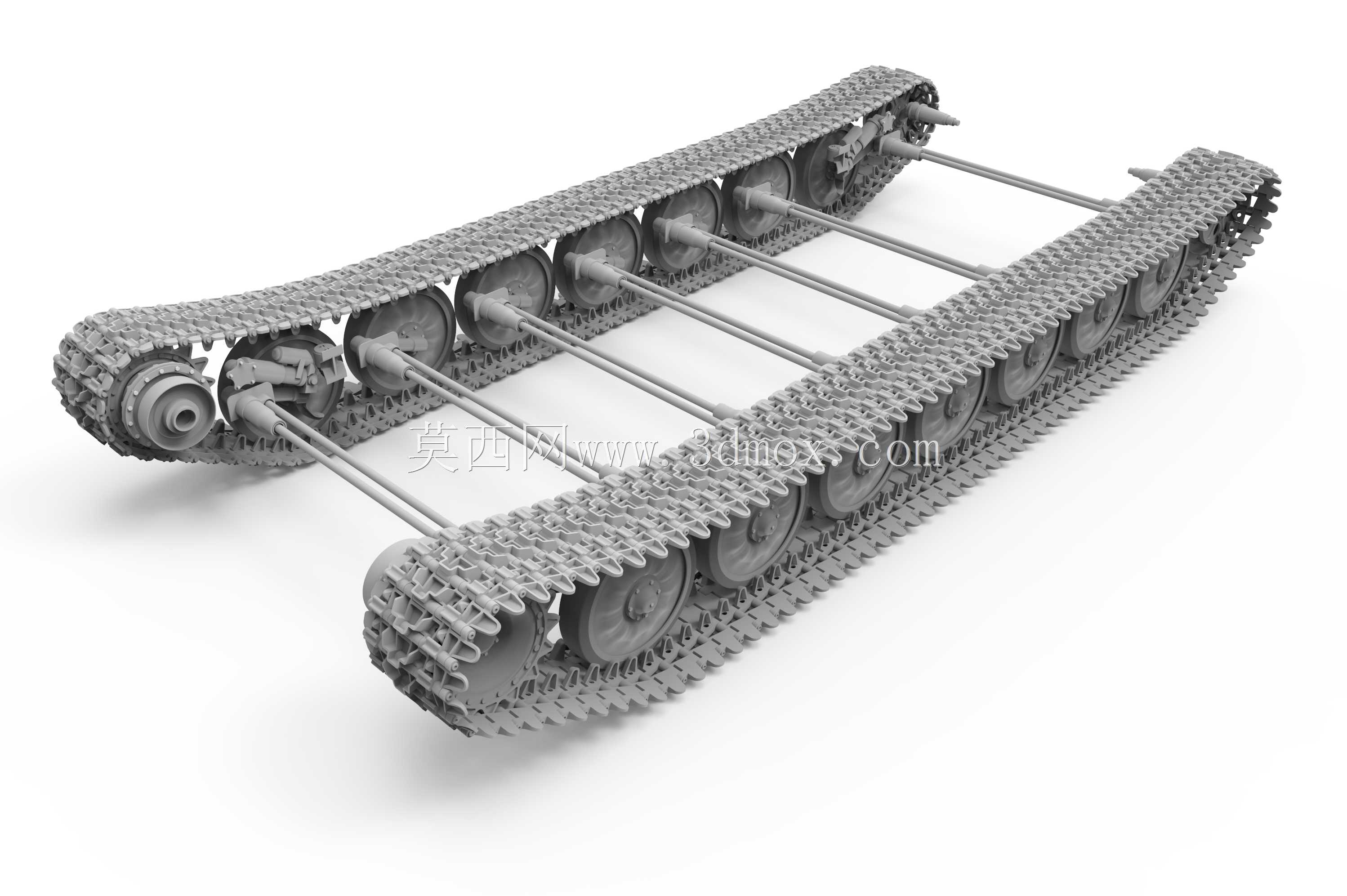

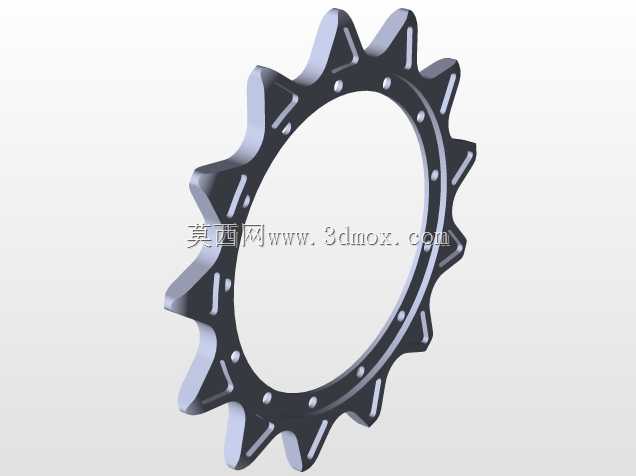

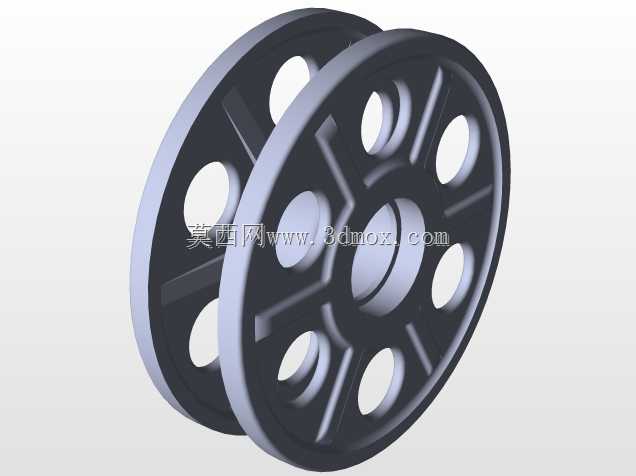

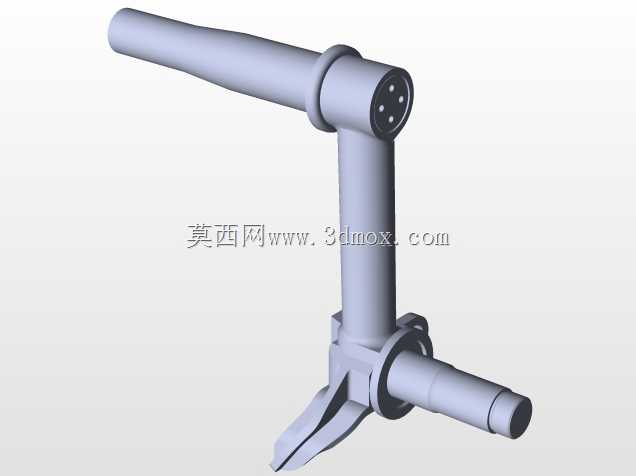

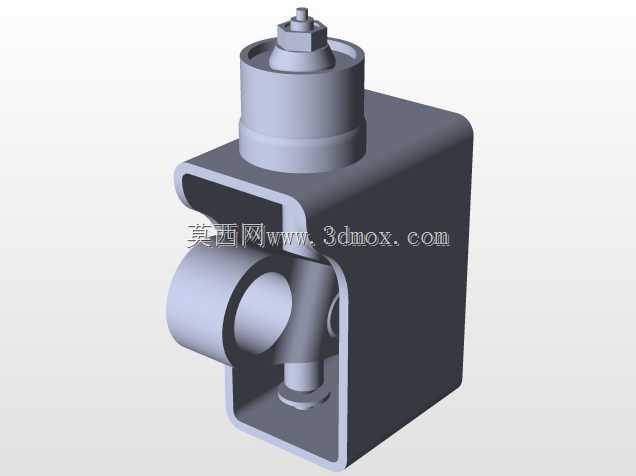

该履带行走机构主要面向非铺装路面作业的特种移动装备场景，可适配小型工程机械、农林作业设备、雪地通行载具、轻型无人作战平台等需要在泥泞、松软、崎岖地形通行的设备，作为整套装备的行走承载核心，负责将动力输出转化为整机的移动能力，同时缓冲路面颠簸冲击，保障设备在复杂路况下的通行稳定性与载荷承载能力。整套行走机构采用双侧对称布局，两侧履带通过横向连接拉杆形成刚性整体框架，可根据搭载主机的宽度需求调整拉杆长度，适配不同宽度的主机安装需求，安装时仅需将主机架固定在两侧轮组的上部安装基准面即可完成装配，无需额外对行走轮系进行复杂调校。功能设计上，整套轮系包含前置驱动轮、多组负重轮、后置诱导轮以及环绕整套轮系的履带板组件，驱动轮设置在前端可直接对接主机的动力输出轴，通过轮齿与履带板的啮合传递扭矩，带动整条履带循环转动实现行进；多组等距排布的负重轮沿履带接地段均匀分布，可将整机载荷均匀分散到整条履带的接地面积上，大幅降低接地比压，避免设备在松软路面出现陷车问题；后置诱导轮配套张紧调节结构，可通过调整诱导轮的前后位置调整履带的张紧度，避免履带长时间使用出现松弛脱轨的问题，同时可缓冲行进过程中履带受到的反向冲击。设计思路上，整套轮系采用模块化设计思路，所有负重轮采用统一规格参数，可实现备件通用互换，降低后期维护成本；履带板采用单块铰接的拼接结构，单块履带板出现磨损或断裂时可单独拆卸更换，无需拆解整条履带；每一组负重轮都配套独立的转动副，可在遇到路面凸起时单独小范围上下位移，配合整体框架的刚性支撑，在保障承载能力的同时兼顾地形适应能力，让履带能够尽可能贴合起伏路面，提升抓地力。外形尺寸方面，整套行走机构的接地长度、轨距可根据搭载主机的参数灵活调整，轮系整体高度控制在适配小型主机的范围内，上部预留的安装平面可直接固定主机底盘，两侧轮组的外侧预留有动力输入、张紧调节的操作空间，安装后不会与主机的其他部件产生运动干涉，履带外侧的凸起防滑筋可在冰雪、泥泞路面提供足够的抓地力，避免行进过程中出现打滑问题。
