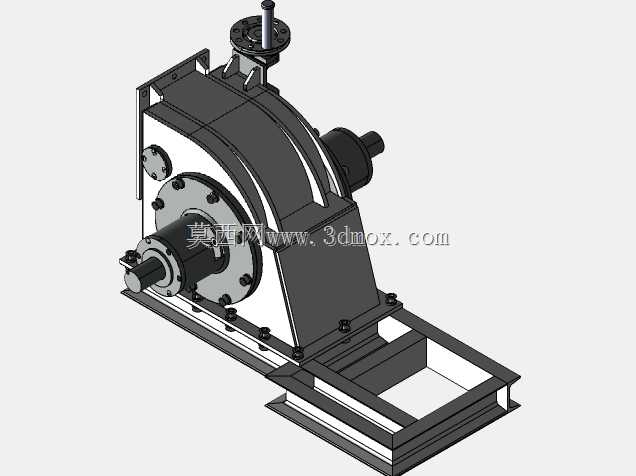

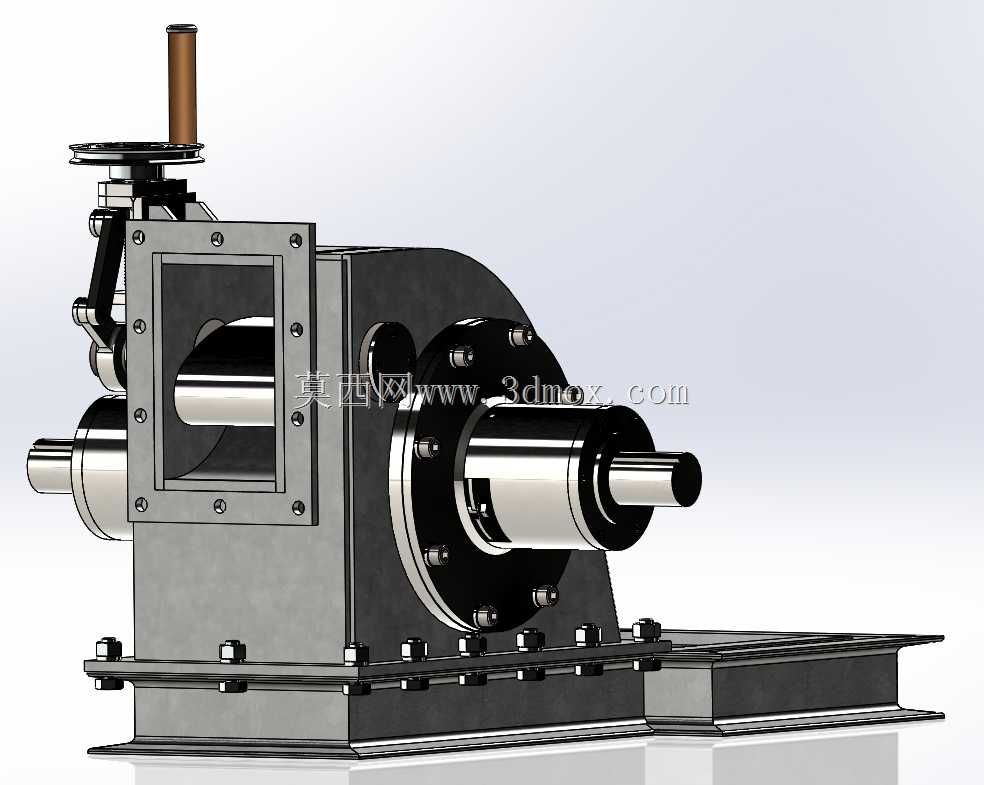

微型水力横流式水轮机结构设计

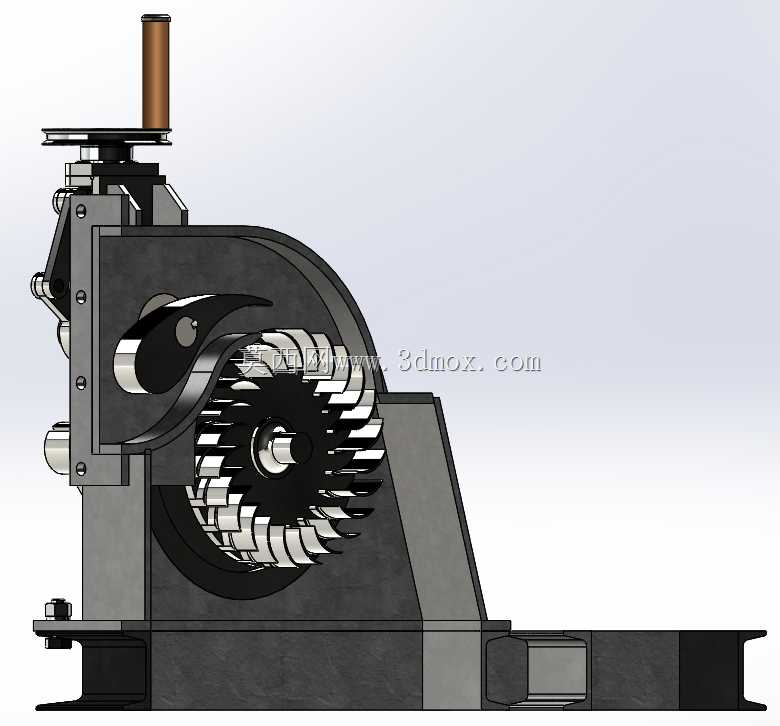

这款横流式水轮机主要面向分散式微型水力发电场景，适用于山区溪流、小型引水渠、农田灌溉跌水等具备稳定小流量水力资源的偏远区域，能够在无大电网覆盖的村落、野外作业站点、小型农林加工场地承担独立供电功能，也可作为分布式微电网的补充发电单元，适配离网型小型供电系统的用电需求，为照明、小型农用加工设备、通讯基站等低功耗负载提供清洁电力来源。设备核心功能是将水流的动能与势能转化为旋转机械能，进而带动后端发电单元输出电能，其采用横流结构设计，水流可从转轮径向流入、穿过转轮叶道后从另一侧径向流出，相较传统结构在小流量、低水头工况下具备更稳定的能量转换效率，对水流流量波动的适应性更强，即便在枯水期流量偏低的场景下也能维持稳定运行，不会因水流短时波动出现出力骤降的问题。整体设计思路围绕微型水电场景的实用化需求展开，主体采用方形机壳结构，进水侧设置可调节的导水控制机构，可根据实时水流量调整过流开度，匹配不同来水条件下的运行状态，保证转轮始终处于最优的进水角度；转轮采用多叶片弧形结构，叶片曲面经过流场优化，能够减少水流冲击损失，提升能量捕获效率；主轴采用两端支撑的轴承布置形式，可承受转轮运行过程中的径向载荷，降低运行振动，延长核心部件的使用寿命；底部设置一体化安装底座，预留标准安装孔位，可直接固定在混凝土基础或钢制安装支架上，降低现场安装的对位难度。从安装边界来看，设备整体结构紧凑，轴向伸出端可直接与联轴器、发电单元直连，无需额外增设复杂的传动变速结构，减少了整体安装空间占用；进水端为方形法兰接口，可直接对接标准引水管道或引水渠导水结构，出水端为敞流设计，可直接衔接尾水渠将做功后的水流导回自然水系；顶部的调节操作机构预留手动操作空间，日常运维时无需拆解设备即可完成开度调整，适配偏远地区缺乏专业运维工具的使用条件。设备整体结构兼顾了运行可靠性与场景适配性，所有过流部件均考虑了长期接触水流的防腐需求，转动部件的密封结构可避免水体渗入轴承腔，降低日常维护频次，非常适合缺乏专业运维能力的偏远微型水电站点使用。
