不锈钢卧式自吸多级离心泵结构设计

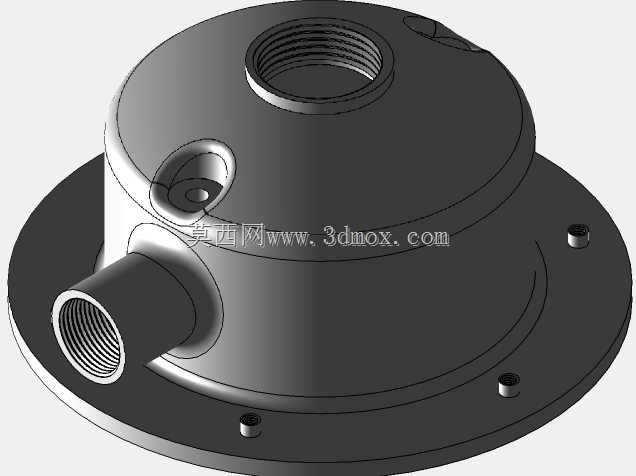

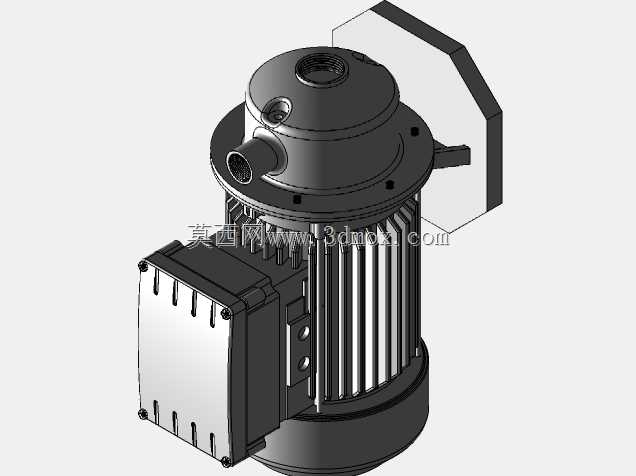

这款自吸多级离心泵主要面向中小流量高扬程的流体输送场景，可广泛应用于小型工业水处理系统、洁净流体增压输送、中小型化工制程供液、食品级流体转运、楼宇供水增压等工况，尤其适配需要频繁启停、进口管路存在一定气段的作业环境，无需每次开机前人工灌泵引水，大幅降低现场运维的操作成本。设备核心功能是通过多级叶轮串联的结构实现流体的逐级增压，相比单级离心泵可在更小的体积下实现更高的输出扬程，同时集成自吸结构可在开机后快速抽除进口管路内的空气，自动完成引液过程，避免常规离心泵开机前灌泵的繁琐操作。泵体过流部分采用AISI304不锈钢材质打造，具备优秀的抗腐蚀能力与流体兼容性，可输送轻度腐蚀性流体、洁净水、对卫生等级有一定要求的工艺流体，运行可靠性强，液压效率处于行业较高水平，长期运行能耗表现优异。设计过程中优先考虑了结构紧凑性与安装适配性，驱动端采用标准卧式异步电机直连结构，省去了中间传动联轴器的冗余结构，整机同轴度高，运行振动小、噪音低；泵头与电机采用法兰式直连安装，连接刚性充足，日常维护时无需拆解管路即可完成密封件、叶轮组件的检修更换。整机底部设置一体化铸造安装底座，底座预留标准螺栓安装孔位，可直接固定在混凝土基础或者钢制安装机架上，安装边界清晰，进出口采用标准管螺纹接口，可直接对接常规工业流体管路，无需额外定制转换接头。设计阶段围绕流道顺滑性做了针对性优化，多级叶轮的流道采用渐变式截面设计，减少流体在泵腔内的湍流损失，同时自吸腔的结构做了气液分离优化，缩短自吸时间，提升自吸高度上限；密封结构采用内置式机械密封，避免输送流体的跑冒滴漏，适配长时间连续运行的工况需求。整机外形采用卧式布局，电机散热筋沿轴向均匀排布，保证长时间高负载运行时的散热效果，泵头部分的金属表面做了钝化处理，提升抗锈蚀能力，整体结构布局合理，各部件的检修空间预留充足，日常运维无需专用工具即可完成常规保养作业。
