立式多级离心增压供水泵结构设计

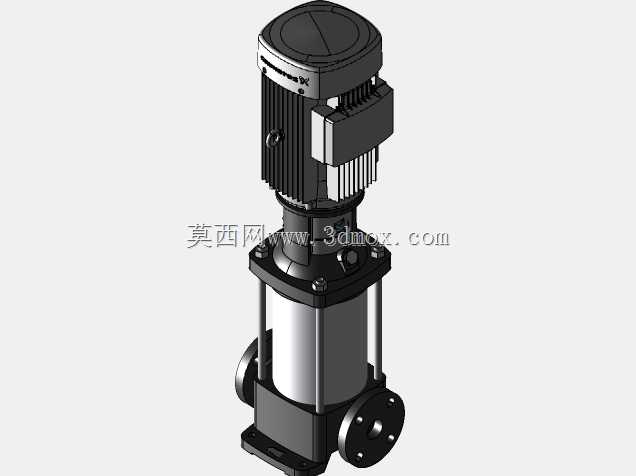

这款立式多级离心泵主要面向民用建筑供水、工业循环水系统、水处理增压、暖通空调循环等核心应用场景，可承担高层楼宇二次供水、生产工艺流体加压、冷却水循环输送、净水系统增压供水等实际作业任务，能够稳定输送清水或物理化学性质与清水相近的介质，适配常温常压下的常规流体输送工况，在中小型供水场站、商用建筑配套、工业生产辅助系统中都有广泛的适配空间。从功能特性来看，该泵采用立式同轴结构设计，电机与泵体直连传动，相比卧式泵大幅缩减了安装占地面积，多级叶轮串联的结构能够实现较高的输出压头，可满足中等扬程的供水增压需求，运行过程中传动损耗低，运转平稳性好，配套的标准法兰接口能够直接对接常规工业管路，现场安装对接便捷。在设计思路上，这款泵采用模块化的结构布局，上部为驱动电机段，集成了散热筋结构保障电机长时间运行的散热效率，接线盒采用侧置布局方便现场接线操作；中部为泵芯承压段，采用不锈钢套筒包裹多级叶轮组件，既保障承压能力又兼顾轻量化设计，进出水口采用同底脚平面的布局设计，可直接在混凝土基础或安装支架上完成固定，无需额外调整管路对位；下部为进出水基座，集成了底脚安装孔与法兰连接位，同时预留了排气、泄放的接口位置，方便日常运维操作。从安装边界来看，该泵为竖直安装形态，安装时需保障基础平面水平度符合要求，预留足够的上部空间用于后期电机检修维护，进出水口两侧需预留管路操作空间，周边需预留散热间隙避免电机散热受阻，整体安装重心与泵体轴线重合，运行时振动量小，对基础的载荷要求较低，适配多数常规泵房、管道井内的安装空间条件，能够在有限的安装空间内实现稳定的增压供水作业。
