农用牵引式对置双面圆盘耙结构设计

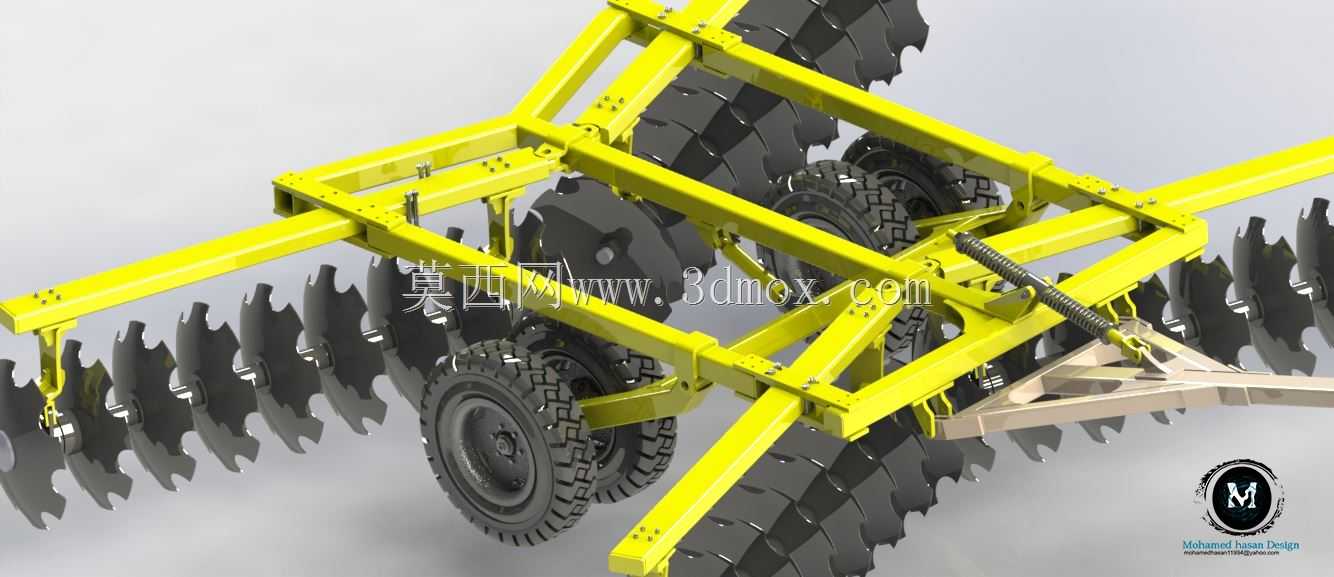

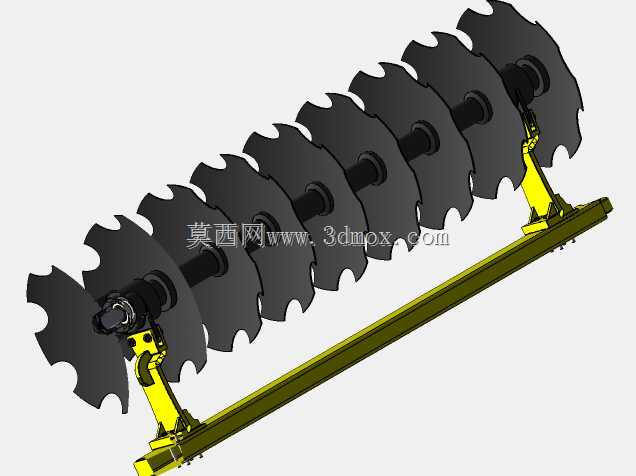

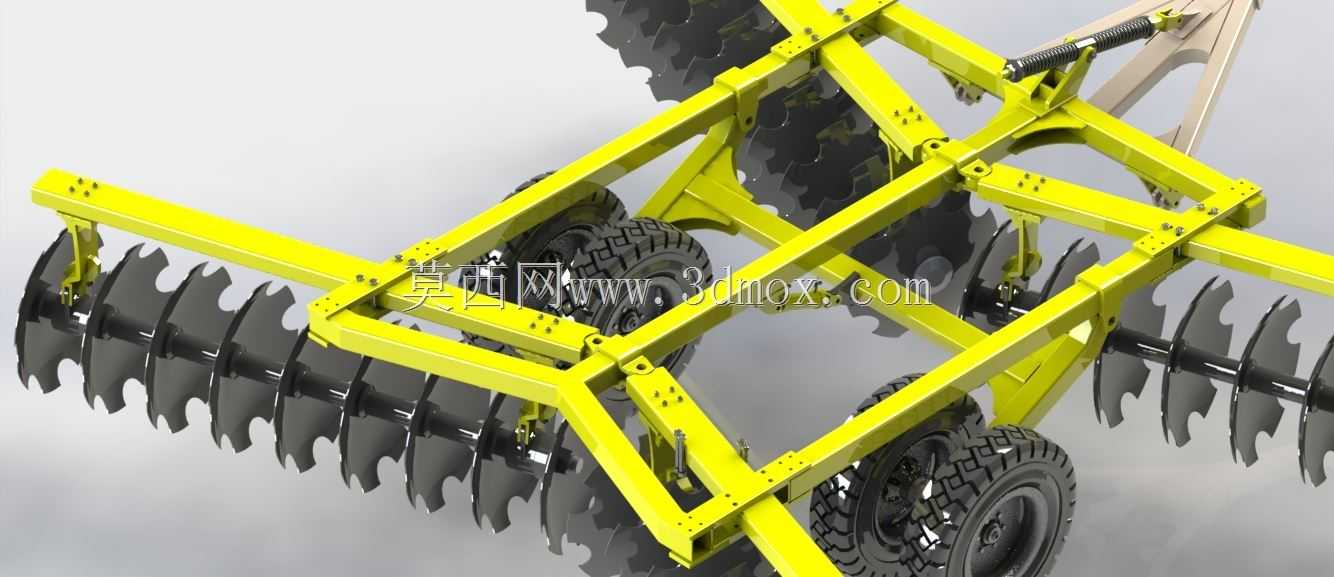

该双面圆盘耙属于农田耕整作业的核心牵引式农具，主要适配大马力拖拉机挂载使用，广泛应用于北方旱作区的熟地耕后碎土、播前整地、秸秆还田后地表平整，以及南方黏重土壤的浅耕灭茬作业场景，在东北黑土地保护性耕作、华北平原小麦玉米轮作整地、西北黄土高原坡耕地水土保持耕作中均能发挥稳定作业效能，可一次性完成切土、碎土、翻埋残茬、混拌肥料、平整地表多道工序，大幅减少农机进地次数，降低作业成本与土壤压实风险。设备采用前后两排对置式缺口圆盘耙组布局，耙片选用高强度耐磨硼钢材质冲压成型，刃口经淬火处理具备优异的切入性能，作业时耙片在牵引力与土壤阻力共同作用下被动旋转，可将表层12至18厘米深度范围内的土块切碎，同时将作物残茬、杂草切断后翻埋至土层下部，避免残茬架空影响后续播种作业。机架采用高强度矩形钢管焊接成型的对称式框架结构，整体受力均匀，可承受复杂地块作业时的交变载荷，牵引架设置标准三点式悬挂连接接口，可匹配不同功率段拖拉机的后悬挂挂接尺寸，无需额外改装即可快速挂接作业。行走轮采用橡胶充气轮胎结构，作业时可通过调节螺杆调整耙组入土角度与作业深度，运输状态下可将整机抬升，避免耙片与路面接触造成磨损，同时满足乡村道路转场的通行高度要求。设计过程中重点考量了不同土壤质地的适配性，耙片间距设置为23厘米，既避免黏重土壤作业时出现壅土堵塞问题，又能保证沙质土壤作业时的碎土覆盖率，弹簧缓冲机构可在遇到石块、树根等硬质障碍物时自动抬升耙组，避免耙片崩裂或机架变形，整机横向作业幅宽适配国内主流拖拉机的作业效率匹配要求，各转动部位均设置密封式润滑注油点，可有效阻挡田间泥沙进入轴承内部，延长设备维护周期，机架表面采用重型农机专用防腐涂装，可耐受田间酸碱土壤、化肥农药的腐蚀，适应长期户外作业的恶劣环境。
