立式颗粒物料定量灌装包装设备结构

　　这套立式颗粒包装设备主要面向散状颗粒物料的中小规格袋装封装场景，在粮油加工、杂粮分装、炒货生产、农资颗粒分装车间都能见到同结构设备的应用，核心是完成从散料储给到成品袋封装的连续作业，替代人工称重装袋的低效工序，适配500g到5kg区间的袋装规格，能匹配复合膜、编织袋内衬等多种常见包装材质。

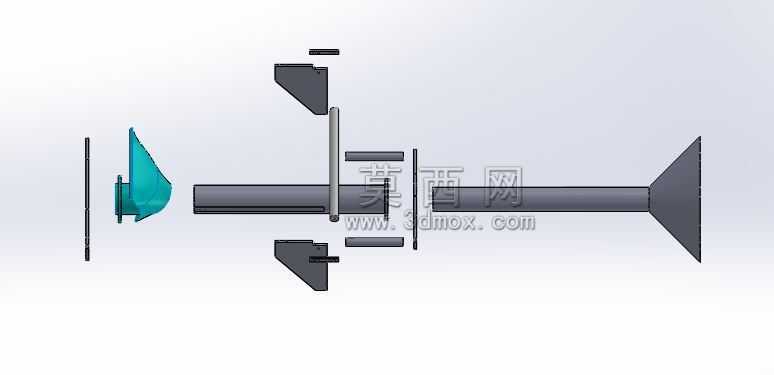

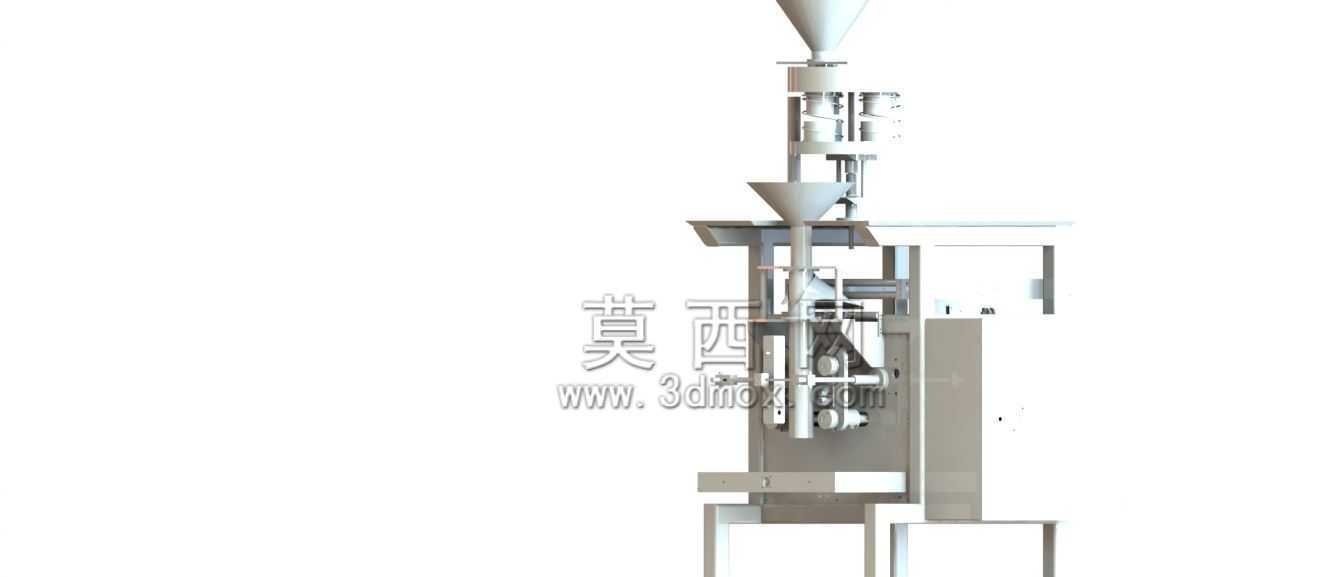

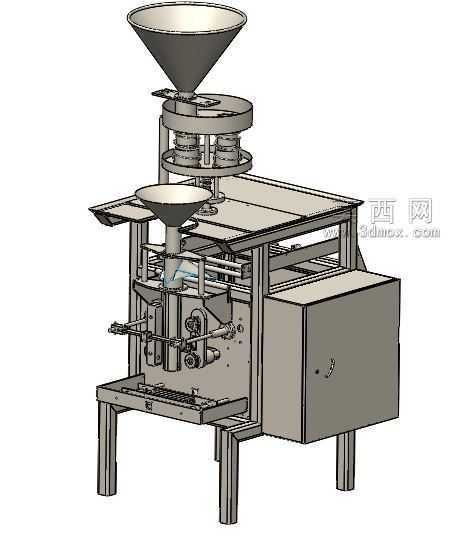

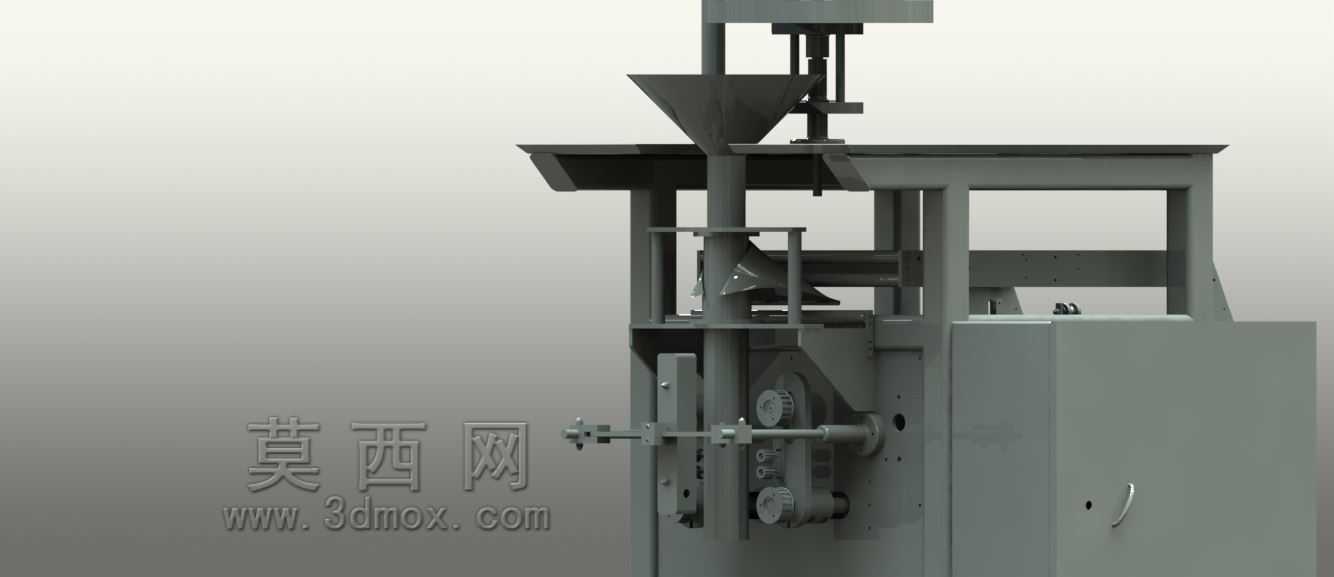

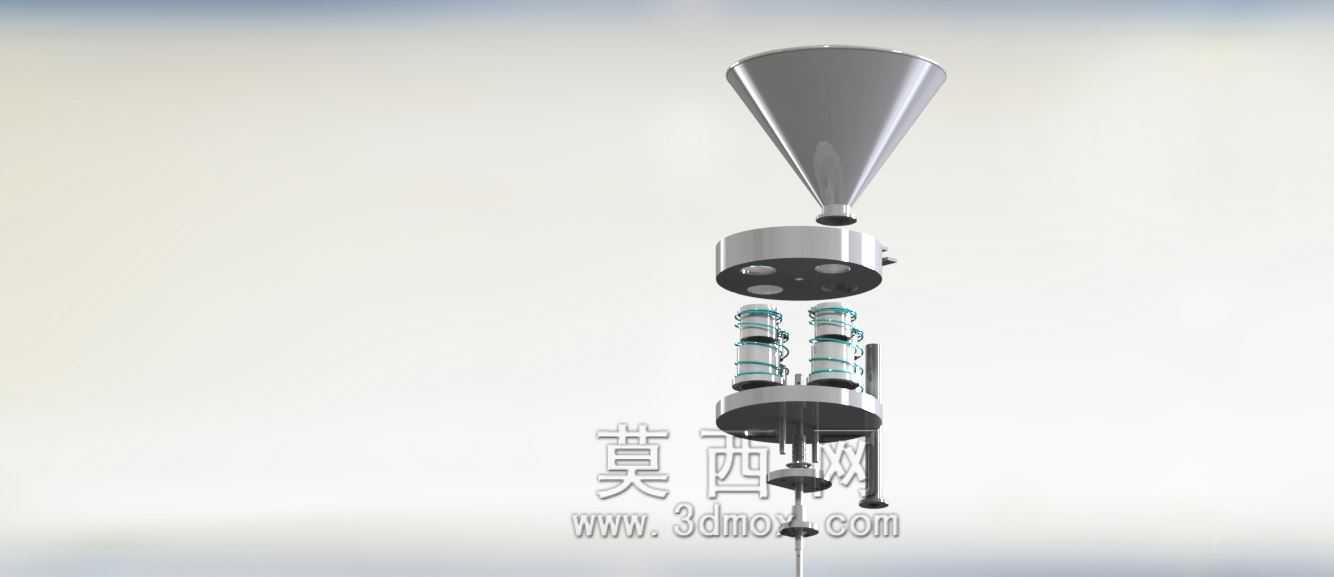

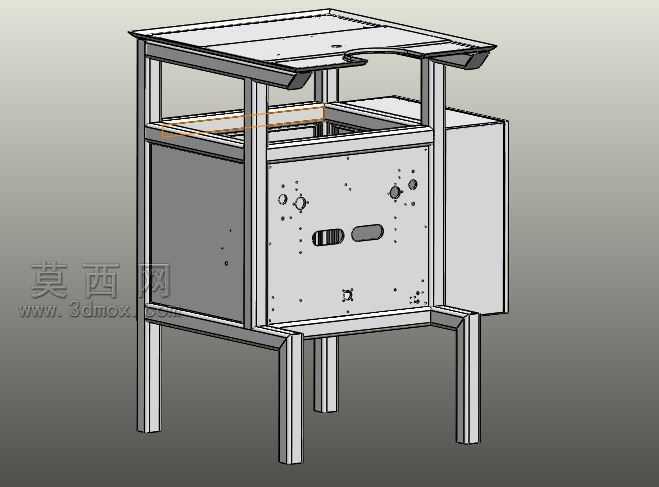

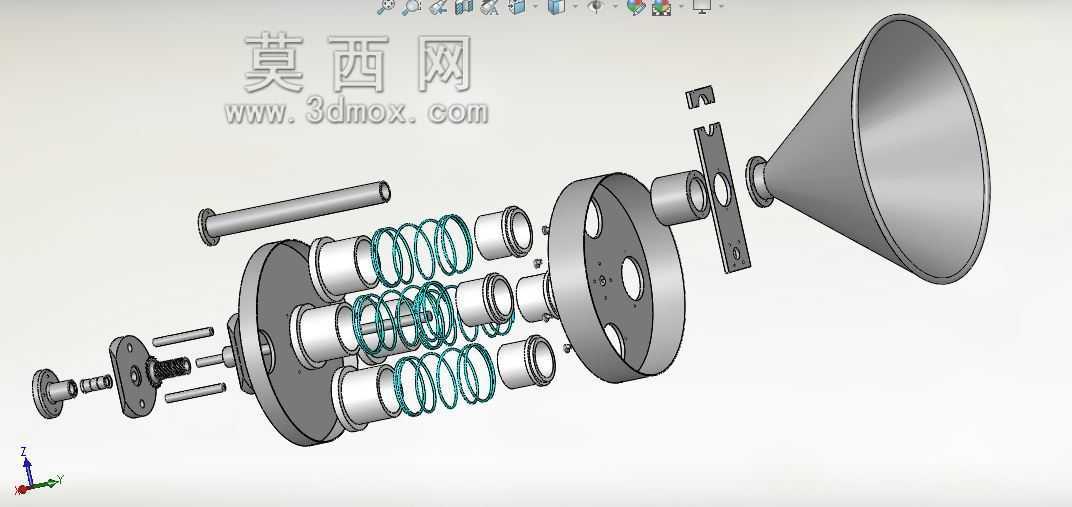

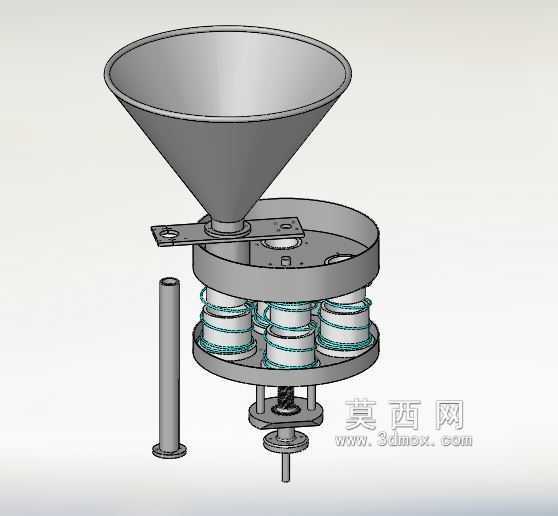

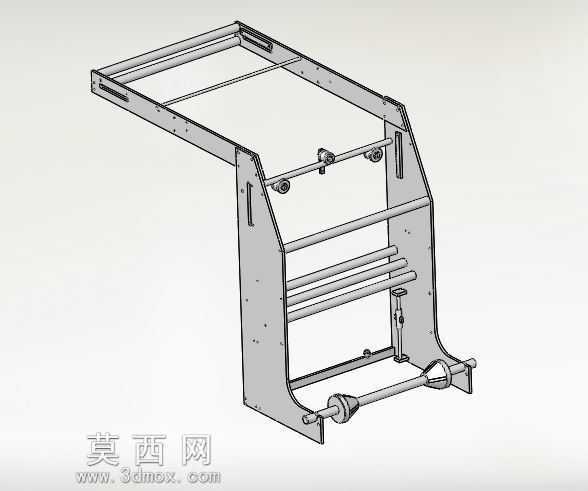

　　从结构布局来看，设备采用立式框架承载，上部设置锥形储料斗，斗壁倾斜角度参考散粮、豆类的自然安息角设计，避免物料架桥堵料，储料斗下方衔接螺旋给料机构，配合称重反馈模块实现定量给料，给料段设置快进、慢进两档给料节奏，大规格灌装时快进段保证效率，临近目标重量时切换慢进给保证计量精度，误差可控制在千分之三以内，满足贸易分装的计量要求。设备中部设置袋口夹持与成型机构，能自动撑开袋口、对接下料口，避免灌装过程中物料撒漏，灌装完成后顺势完成袋口热封或缝包工序，下部的机架内部集成传动系统与电控组件，外露的传动部位都设置防护结构，符合车间生产的安全规范。

　　设计过程中优先考虑了物料的适应性，针对大米、豆类这类硬度较高、流动性较好的颗粒，给料螺旋的螺距、叶片间隙都做了适配调整，避免挤碎物料，同时在料斗侧壁设置振动辅助落料结构，对于流动性稍差的杂粮颗粒也能保证顺畅下料。设备的安装边界参考常规车间生产线布局设计，整机占地宽度不超过1.2米，深度不超过1米，高度约2.2米，不需要额外做地基加固，放置在硬化水平地面上调整脚杯水平即可投入使用，进料口高度匹配常规车间的储料仓出料高度，可直接对接上游的物料输送线，也可人工添料作业。

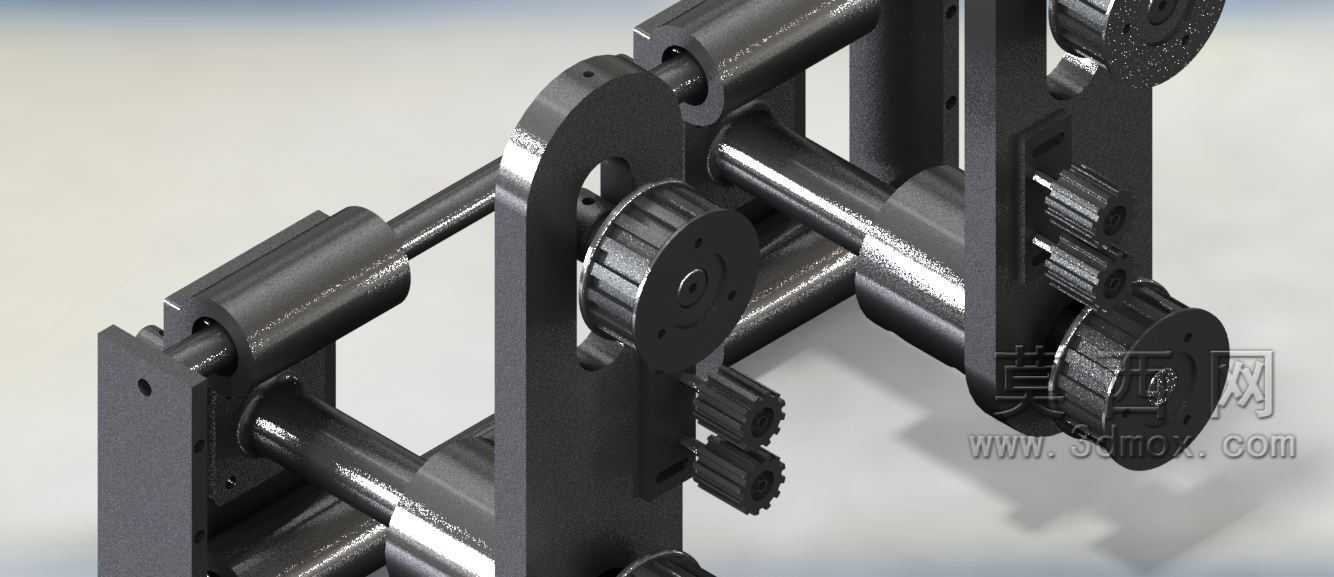

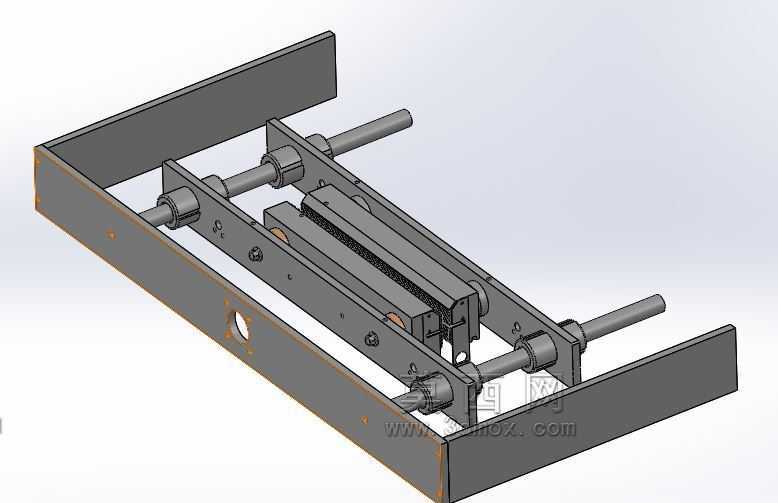

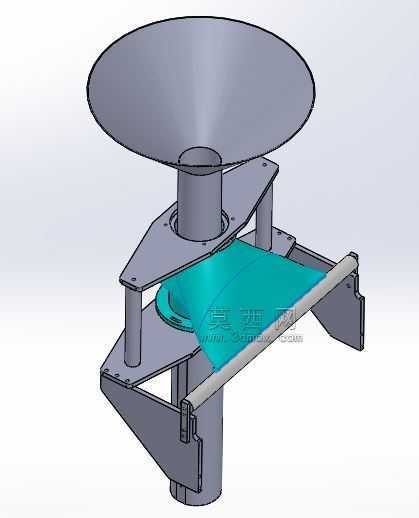

　　从功能实现逻辑上，设备的动作流程完全贴合颗粒包装的实际工序：上袋机构完成空袋上料后，夹持机构定位袋口，真空吸盘吸开袋口后套入下料管，此时给料机构启动按照设定重量完成灌装，灌装过程中夹带机构同步振动袋身，让袋内物料堆积密实避免胀袋，灌装到量后给料停止，袋口机构收拢袋口完成封口，成品袋自动落到输出皮带上送入下一道工序。整套结构没有冗余设计，所有传动节点都采用易维护的标准件，日常保养只需要定期检查传动带张紧度、给轴承加注润滑脂即可，不需要复杂的专用维护工具。

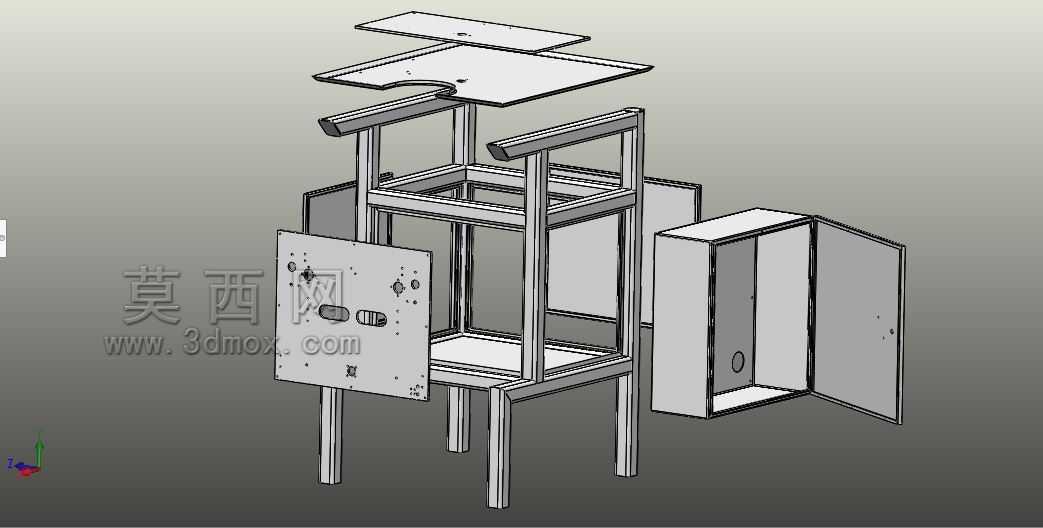

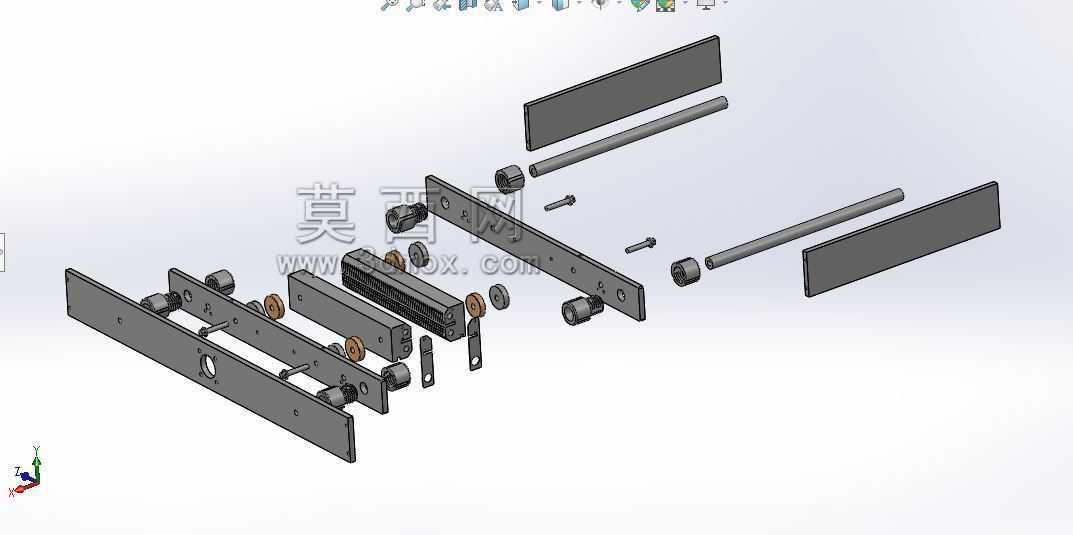

　　在结构细节处理上，接触物料的部位全部采用食品级不锈钢材质，避免物料污染，符合食品加工行业的卫生要求，机架主体采用碳钢焊接后做喷塑处理，兼顾结构强度与耐腐蚀性能，适合车间多尘、偶尔有清洁水溅的使用环境。设备的操作面板设置在机身侧方的合理高度，操作人员站立即可完成参数调整、启停操作，不需要额外登高或者俯身，人机交互的位置符合人体工程学要求。针对不同规格的包装袋，设备的袋宽调节、袋长调节都采用手轮锁紧结构，更换规格时不需要拆卸零件，只需要调整对应手轮位置即可完成适配，换型时间不超过15分钟，适合多规格小批量的分装生产需求。
