杠杆式浮球进水控制阀结构设计

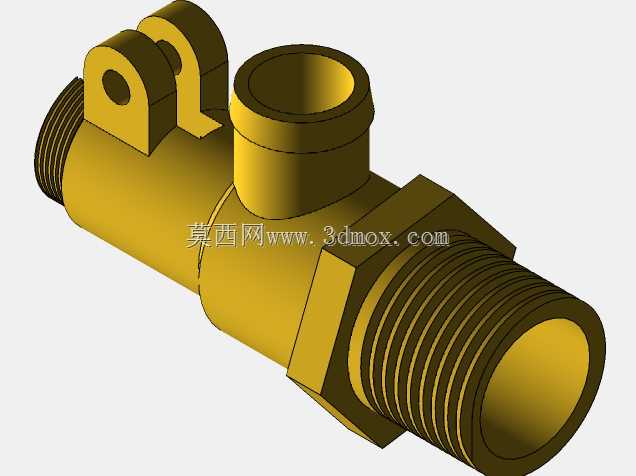

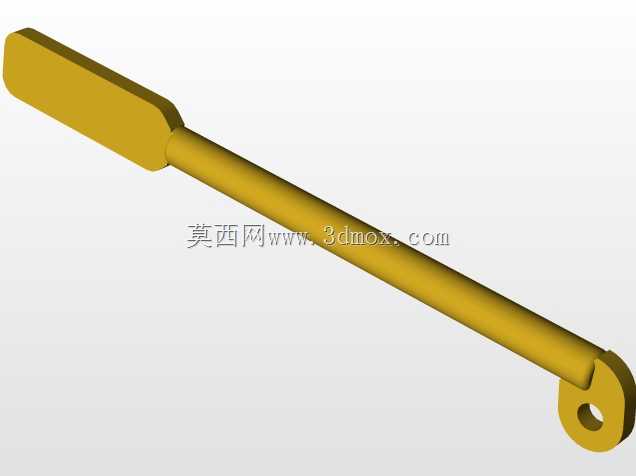

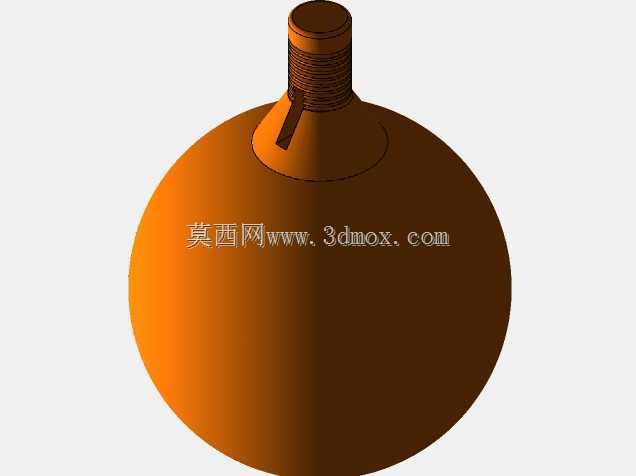

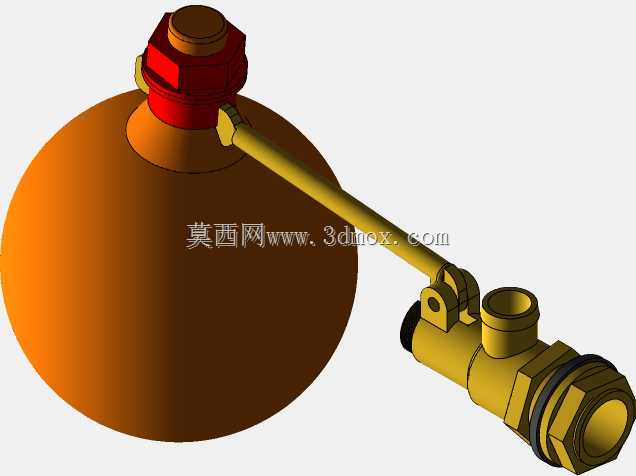

这款杠杆式浮球阀是民用及工业储水系统中极为常用的自动液位控制元件，广泛应用于屋顶水箱、冷却塔补水池、小型常压储水罐、畜牧饮水槽、太阳能储热水箱等场景，核心作用是无需人工干预即可自动维持储水容器内的水位高度，避免补水溢出或缺水断供的问题。从实际使用场景来看，这类浮球阀完全依靠水力与机械浮力实现自动控制，不需要外接电源或额外的传感控制元件，安装后即可长期稳定工作，故障率极低，非常适合无供电条件的户外储水设施、老旧供水系统改造以及对可靠性要求较高的常压储水场景。在功能特性上，该浮球阀通过浮球随水位升降的浮力变化，带动杠杆臂驱动阀芯启闭：当储水容器内水位下降到设定下限位置时，浮球随水位下落，杠杆机构将浮球的位移放大后传递到阀芯端，带动阀芯开启，进水通道导通开始补水；随着水位不断上升，浮球随水位抬升，杠杆反向施力推动阀芯逐步关闭，当水位到达设定上限高度时，阀芯完全闭合切断进水通路，以此循环实现水位的自动恒定控制。从设计思路来看，这款浮球阀采用了经典的杠杆增力结构，细长的杠杆臂可以将浮球产生的较小浮力放大数倍后作用在阀芯上，保证阀芯能够紧密闭合，避免出现关闭不严的持续漏水问题；阀体整体采用黄铜材质的结构设计，既能够耐受日常供水的水压冲击，也具备优秀的抗锈蚀能力，适配生活供水、常温工业循环水等多种介质的使用需求；浮球采用大直径空心球体设计，能够提供足够的浮力储备，即使在进水压力存在小幅波动的情况下，也能保证阀芯可靠启闭，不会出现压力顶开阀芯导致的失控溢水问题。在外形尺寸与安装边界上，这款浮球阀的进水端采用标准外螺纹连接结构，适配常规供水管道的内螺纹接口，安装时只需将阀体螺纹端旋入储水容器侧壁的进水接口，调整好杠杆臂与浮球的活动角度，保证浮球升降过程中不会触碰容器内壁或其他内部构件即可正常工作；浮球直径为90毫米，杠杆臂的活动行程经过匹配设计，对应的水位控制区间能够覆盖多数常压储水容器的常用水位高度要求，整体结构紧凑，安装后占用储水容器内部空间较小，不会对容器内部的其他配件安装造成干涉。在细节设计上，阀体的出水端做了顺流导向结构，能够减少补水时的水流冲击，避免进水时水流剧烈搅动容器底部沉积物造成出水浑浊；阀芯部位采用软密封配合结构，相比硬密封结构具备更好的闭合密封性，长期使用也不容易出现密封面磨损漏水的问题，顶部的调节结构还可以根据实际使用需求小幅调整水位的控制上限，适配不同储水场景的水位高度要求。
