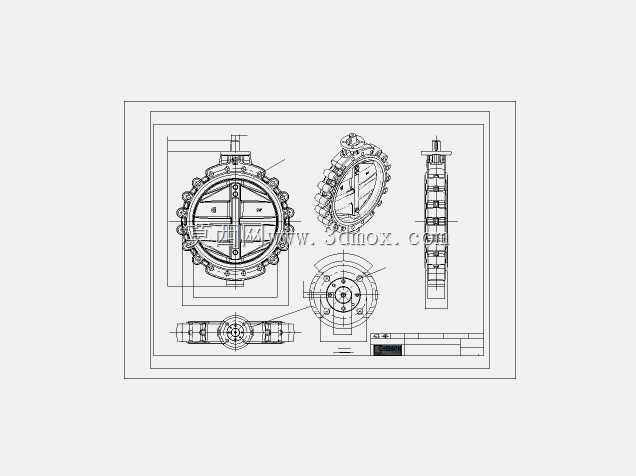

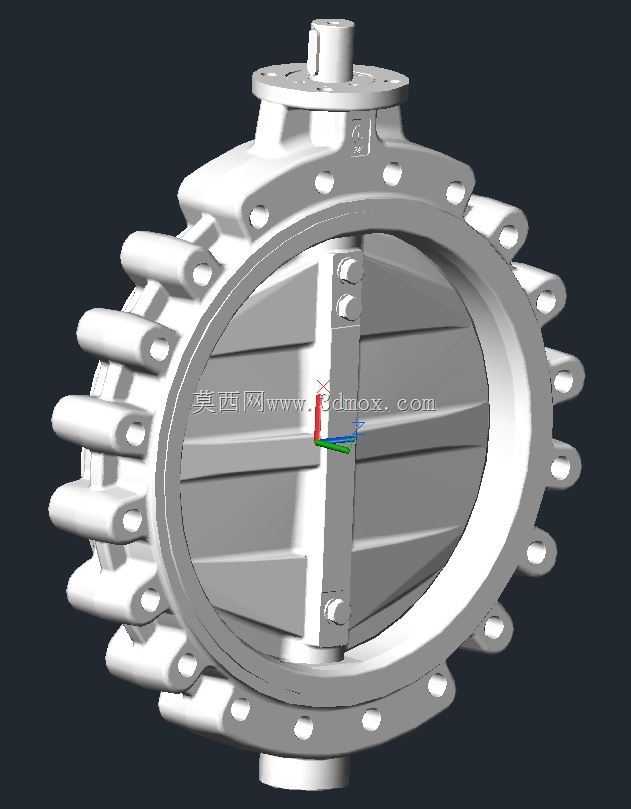

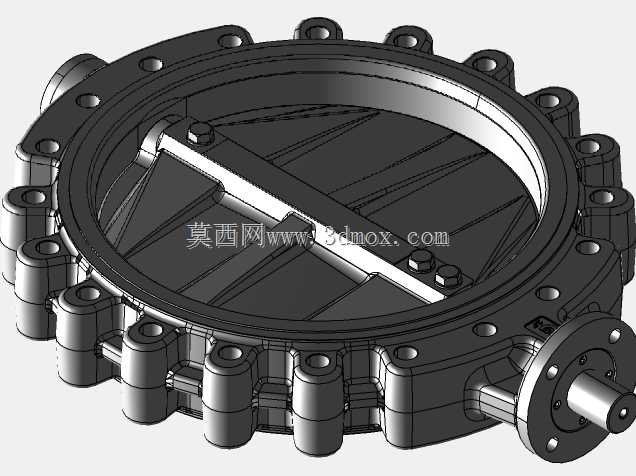

大口径凸耳式蝶阀DN600结构设计

这款DN600公称通径的凸耳式蝶阀，主要面向大流量工业流体管路系统的截断与调节场景，常见于市政给排水主管网、大型化工循环水系统、电厂冷却管路、冶金行业通风除尘管线等需要大口径通流能力的工况环境，可适配水、弱腐蚀性流体、低压气体等多种介质的管控需求，在系统中承担介质通断切换、流量开度调节的核心作用，相比同通径的闸阀、截止阀，其结构更紧凑、启闭行程更短，安装占用空间更小，适配大管径管路的布设需求。从功能特性来看，该蝶阀采用对夹凸耳式安装结构，阀体周向均匀布置带螺纹的安装凸耳，无需额外穿过长螺栓即可直接与两端管路法兰对接固定，安装拆卸更为便捷，尤其适合管路排布紧凑、后期维护空间有限的场景；阀板采用带加强筋的流线型结构设计，在保证阀板整体结构强度、耐受管路介质正向反向冲击压力的同时，尽可能降低阀板全开状态下的流阻系数，减少管路输送过程中的压力损失，提升流体输送效率；阀杆与阀板采用刚性连接结构，搭配侧装式驱动连接法兰，既可以适配手动涡轮驱动机构，也可根据工况需求加装气动、电动执行器，实现远程自动化控制，满足不同场景的操作需求。在设计思路上，这款蝶阀围绕150LB压力等级的工况要求展开结构校核，阀体采用多凸耳一体化铸造结构，通过周向均匀分布的凸耳结构分散法兰连接时的压紧应力，避免阀体局部应力集中导致的密封失效；密封结构采用本体密封配合可选阀座密封圈的形式，可根据输送介质的温度、腐蚀属性更换对应材质的密封圈，拓宽产品的工况适配范围；阀杆伸出端设置轴封结构，减少介质沿阀杆间隙的外泄漏风险，满足工业管路的密封环保要求。从安装边界来看，该蝶阀的法兰连接尺寸严格匹配对应压力等级的管路法兰标准，对夹安装时的阀体厚度适配常规法兰间距，无需额外调整管路预留间隙；驱动端的连接法兰采用标准接口尺寸，可直接适配市面主流的手动、气动、电动驱动装置，无需额外加工转接结构；整体结构的重心沿管路轴线分布，安装后不会对管路产生额外的偏载力矩，可适配水平、垂直等不同走向的管路安装需求，在大管径管路系统中能够兼顾安装便捷性、运行可靠性与维护便利性，有效降低大口径管路控制环节的综合成本。
