Barmesa6SE-LDS潜水泵成套结构设计

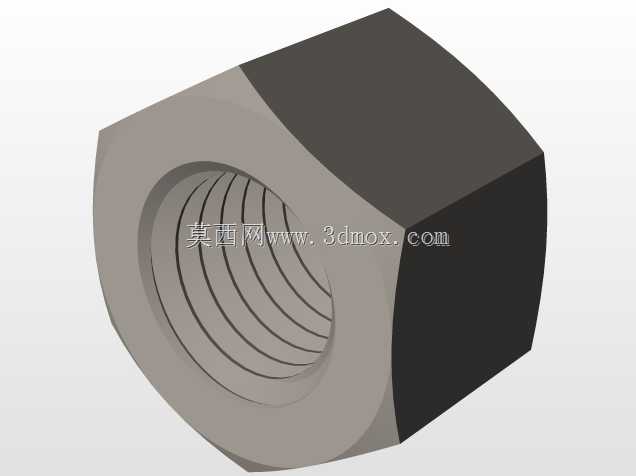

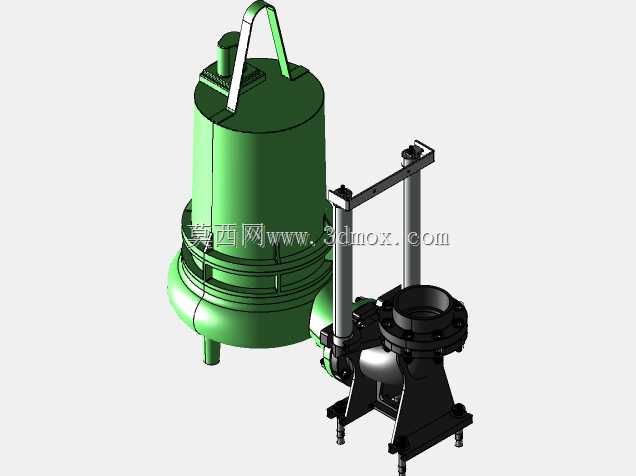

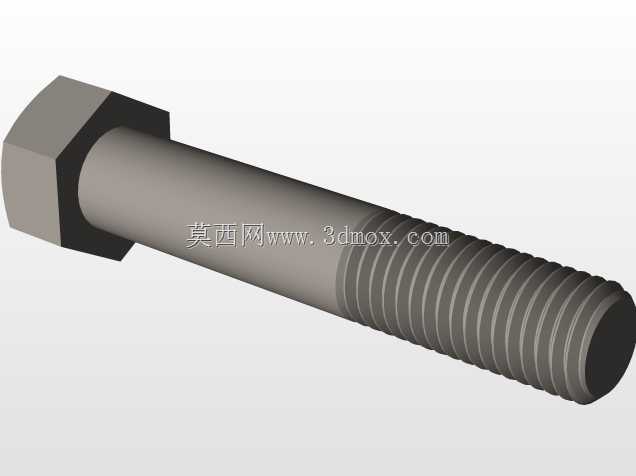

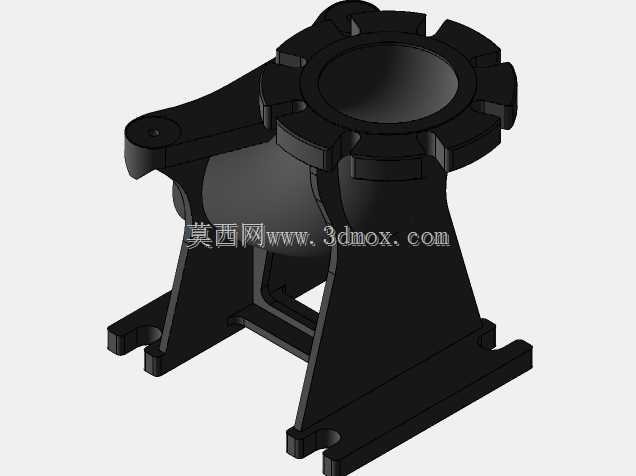

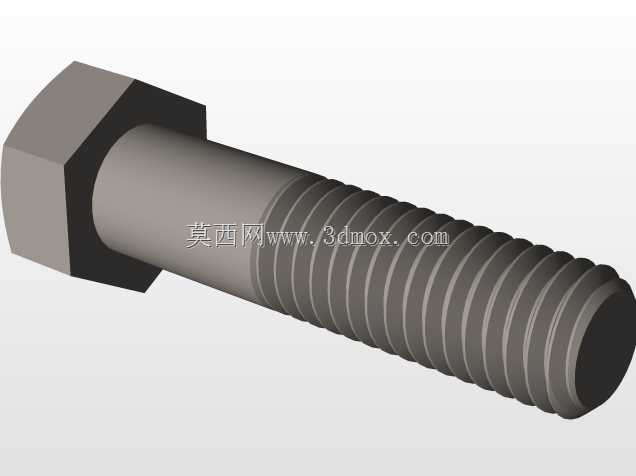

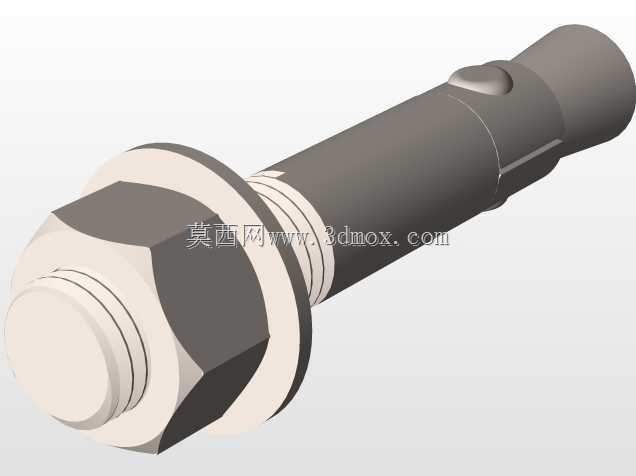

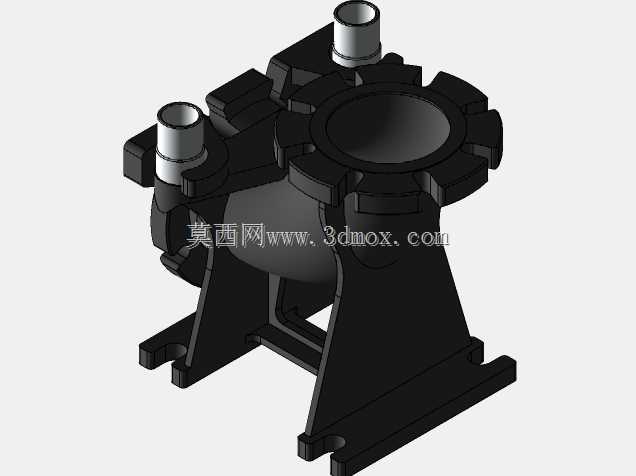

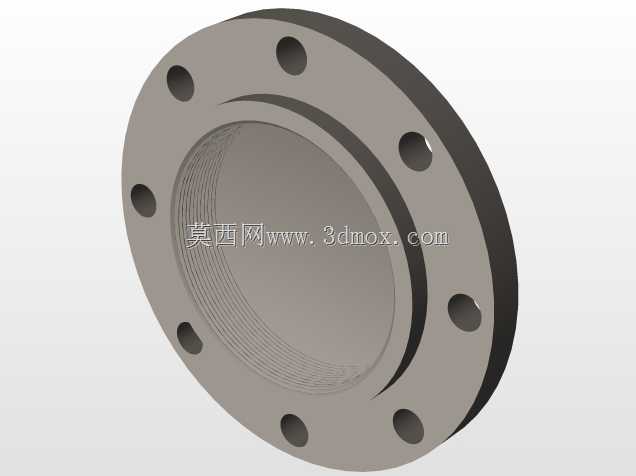

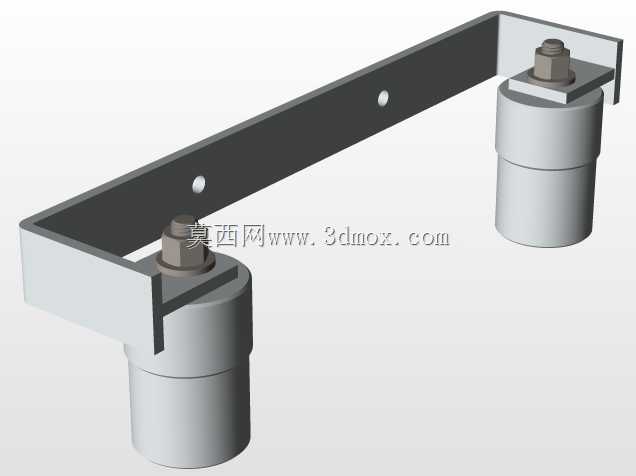

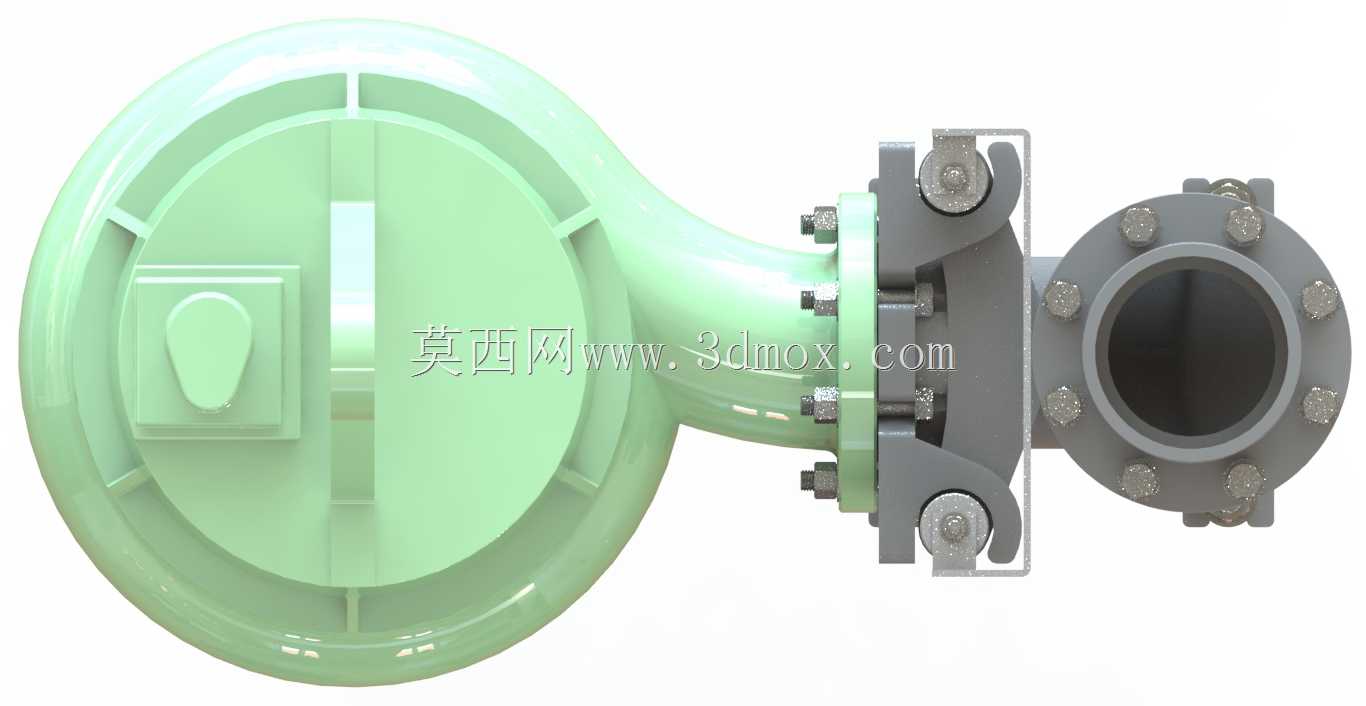

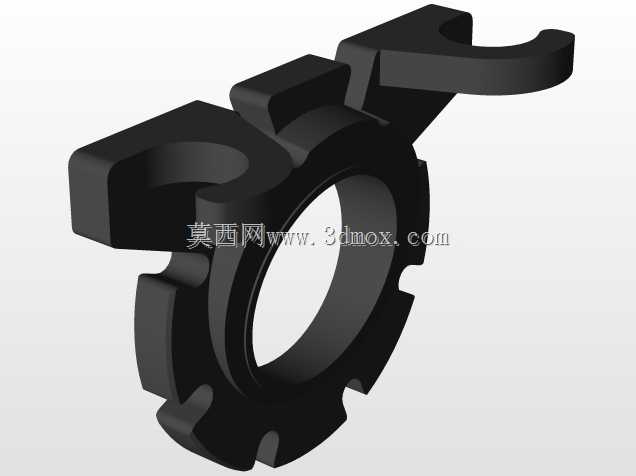

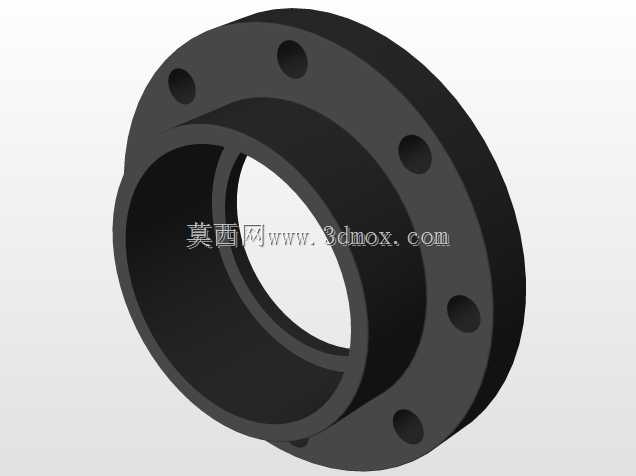

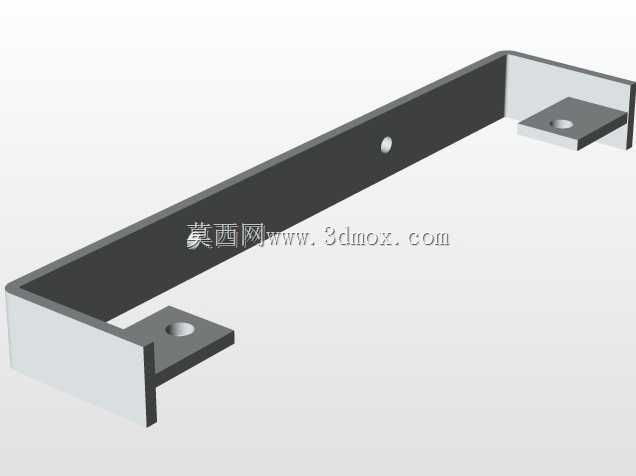

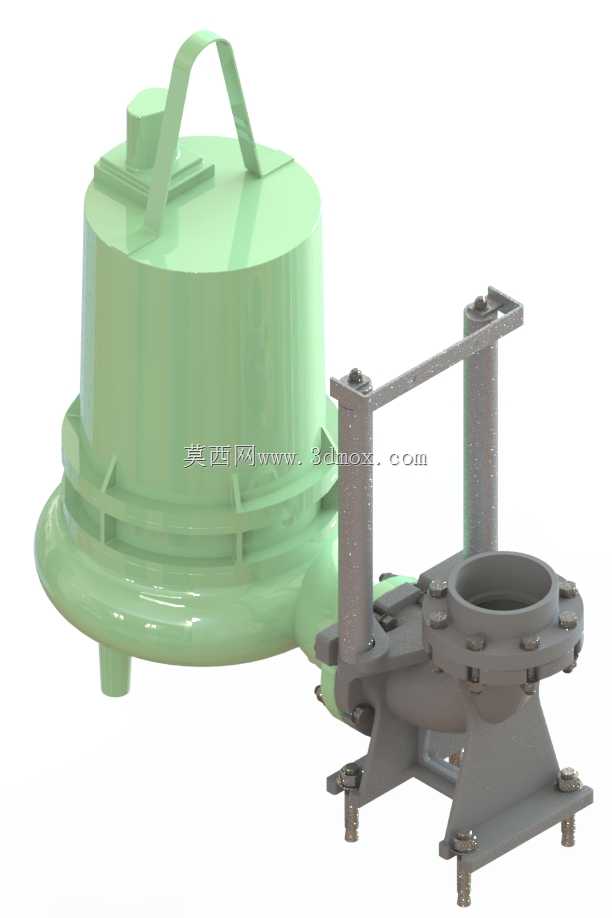

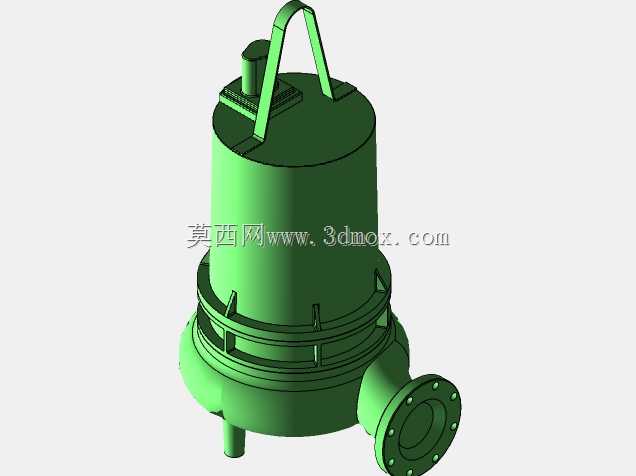

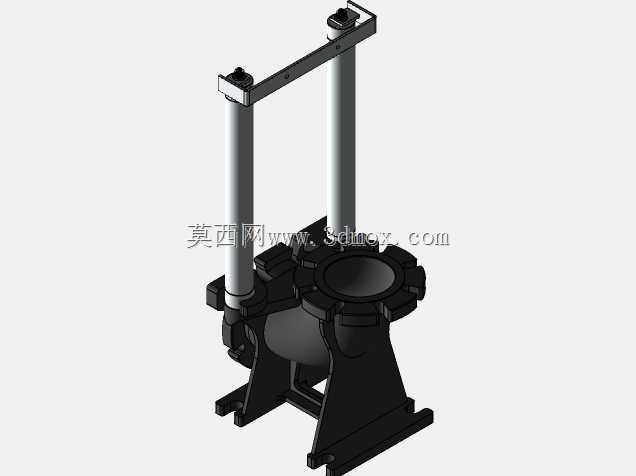

该潜水泵总成主要面向建筑基坑临时排水、市政管网雨污应急抽排、小型景观水体循环、工业浅池废液输送等场景设计，可长期浸没于水体中完成带轻微杂质的水体输送作业，适配清水、轻度含砂污水等常规非强腐蚀介质工况，无需搭建地面泵房，安装部署灵活，能有效降低临时排水作业的场地占用与前期施工成本。整套设备由上部密封电机舱、下部过流泵腔、侧装出水连接组件三部分构成，上部电机舱采用一体化密封壳体设计，顶部设置一体化提手结构，既满足设备吊装、转运过程中的受力需求，也能避免提手焊接或装配带来的密封失效风险，壳体底部设置环形法兰与下部泵腔连接，配合周向均匀布置的紧固件实现静密封，防止水体侵入电机舱造成设备损坏。下部过流腔采用离心式流道设计，进水口位于泵腔底部，配套的支撑脚结构可将泵体抬离安装底面，避免水底大颗粒杂物直接吸入流道造成叶轮卡滞，同时支撑脚的安装平面预留了固定孔位，可根据使用需求将泵体固定于池底预设的安装基座上，降低设备运行过程中的振动偏移风险。侧装出水组件采用弯头等过渡结构，将泵腔出水口转为水平方向，配套的法兰接口可直接对接标准输水管道，出水支架采用双立柱支撑结构，将出水管道的载荷直接传递至泵体底部安装基座，避免管道重量长期作用于泵腔壳体造成连接部位变形或密封失效。整套结构设计充分考虑水下作业的安装与维护需求，整体外形紧凑，上部电机舱直径与下部泵腔直径匹配合理，安装边界可适配常规小型集水井、基坑积水坑的空间尺寸，无需对安装坑体进行额外扩挖改造；各连接部位的紧固件均采用外露式布置，日常维护时无需拆解整体壳体即可完成密封件更换、叶轮清理等常规作业，有效降低设备全生命周期的维护成本。流道设计上充分兼顾水力效率与抗堵塞性能，叶轮与泵腔的间隙设置合理，既保证流体输送效率，也能允许小直径固体杂质通过流道，减少日常使用过程中的堵塞频次，适配户外无专人值守的连续排水作业需求。
