Barmesa4SEH耦合式潜水排污泵结构设计

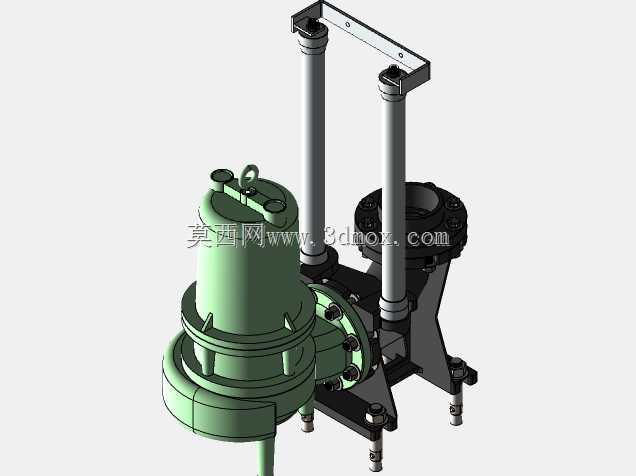

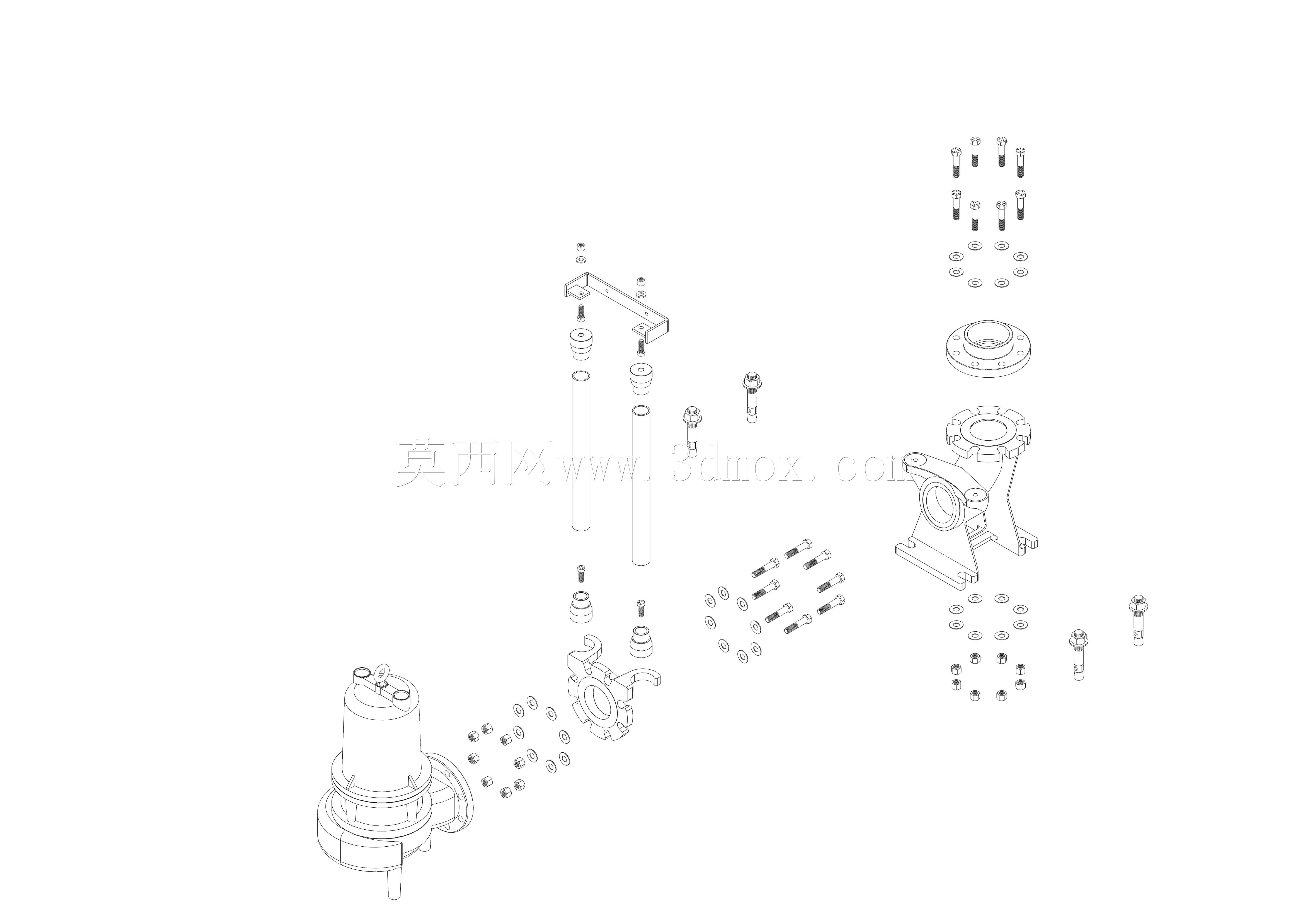

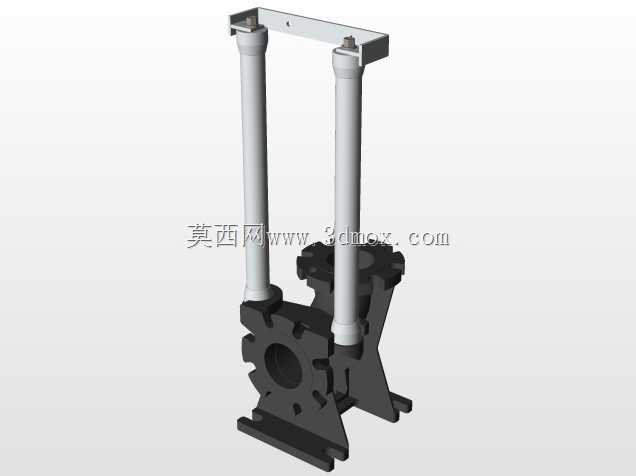

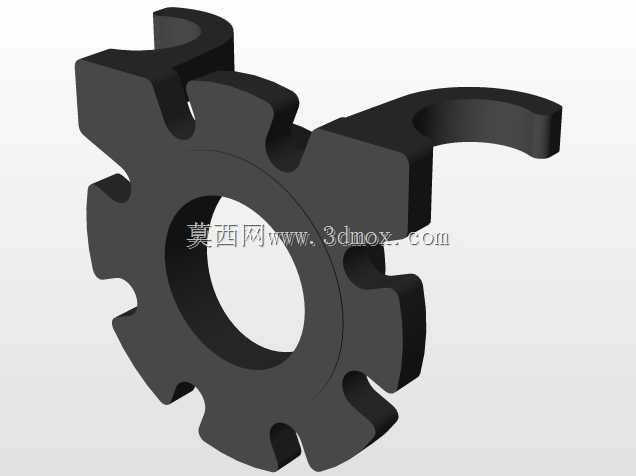

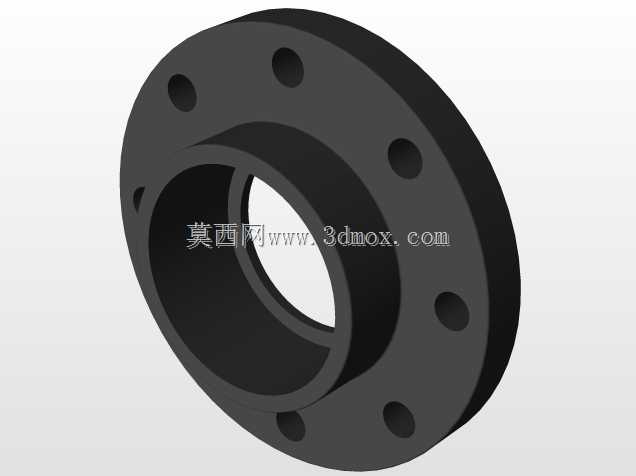

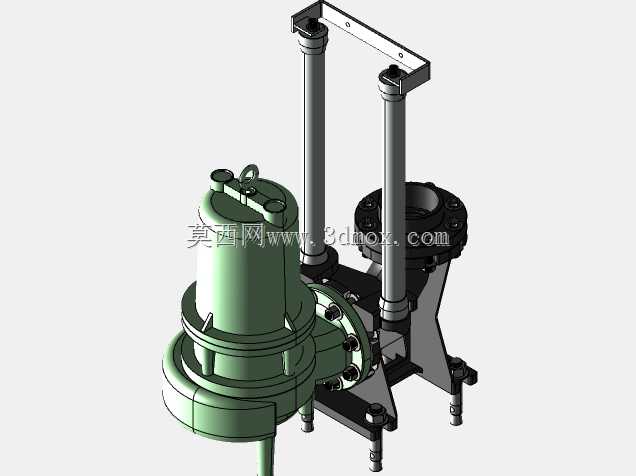

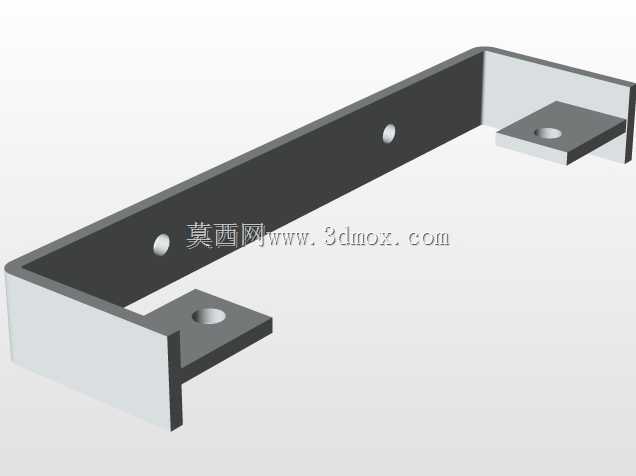

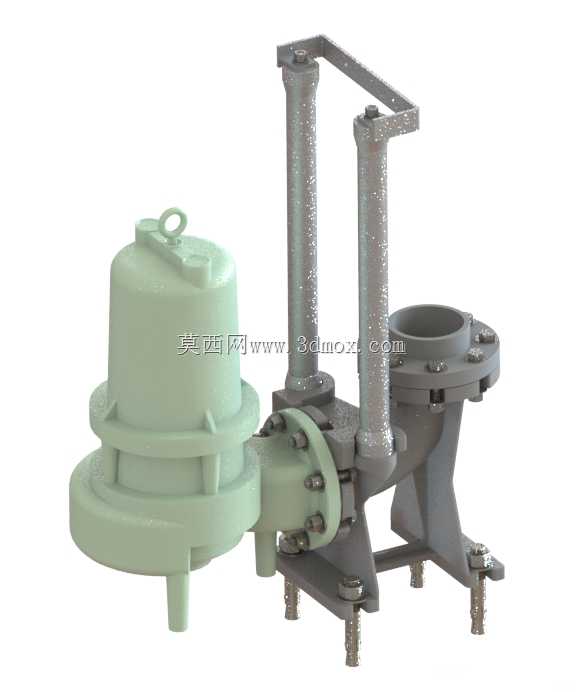

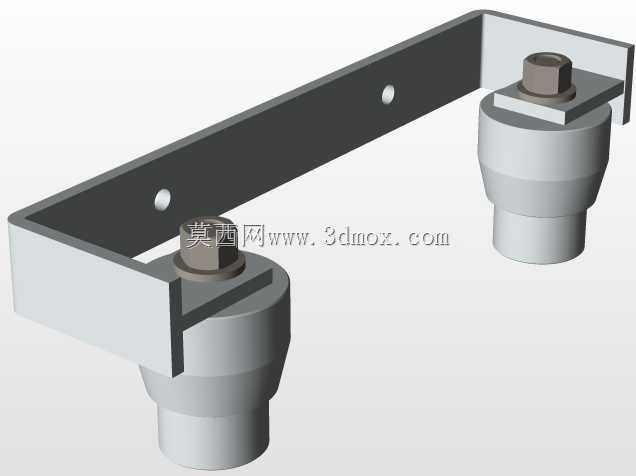

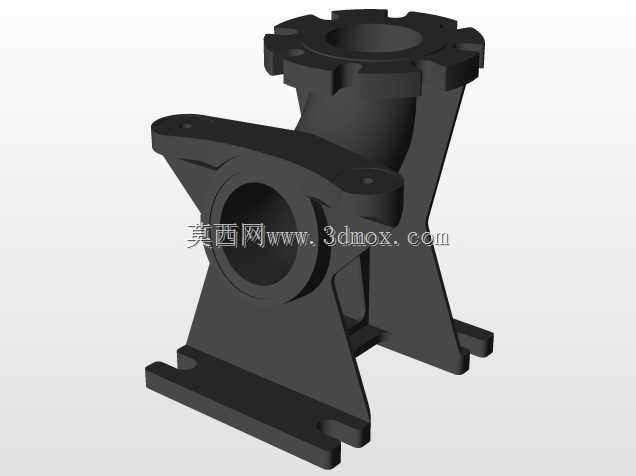

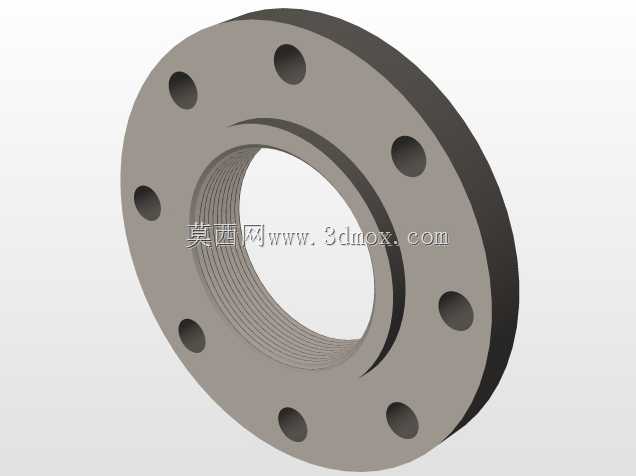

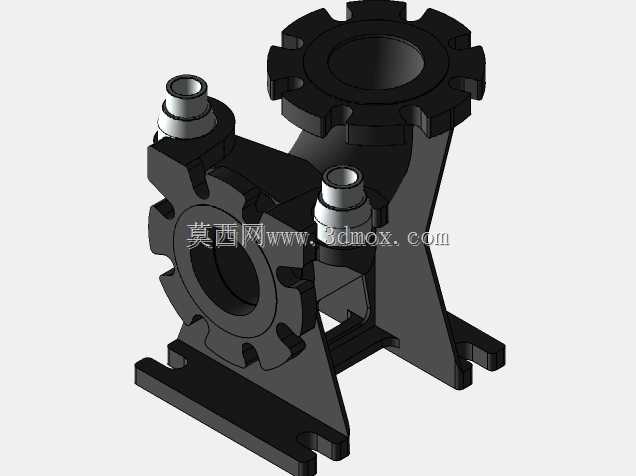

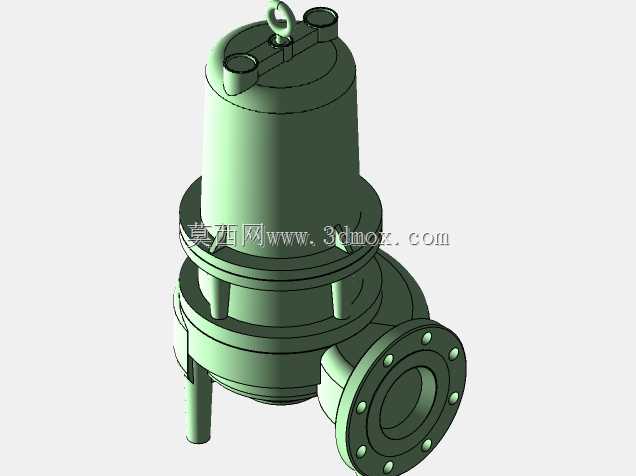

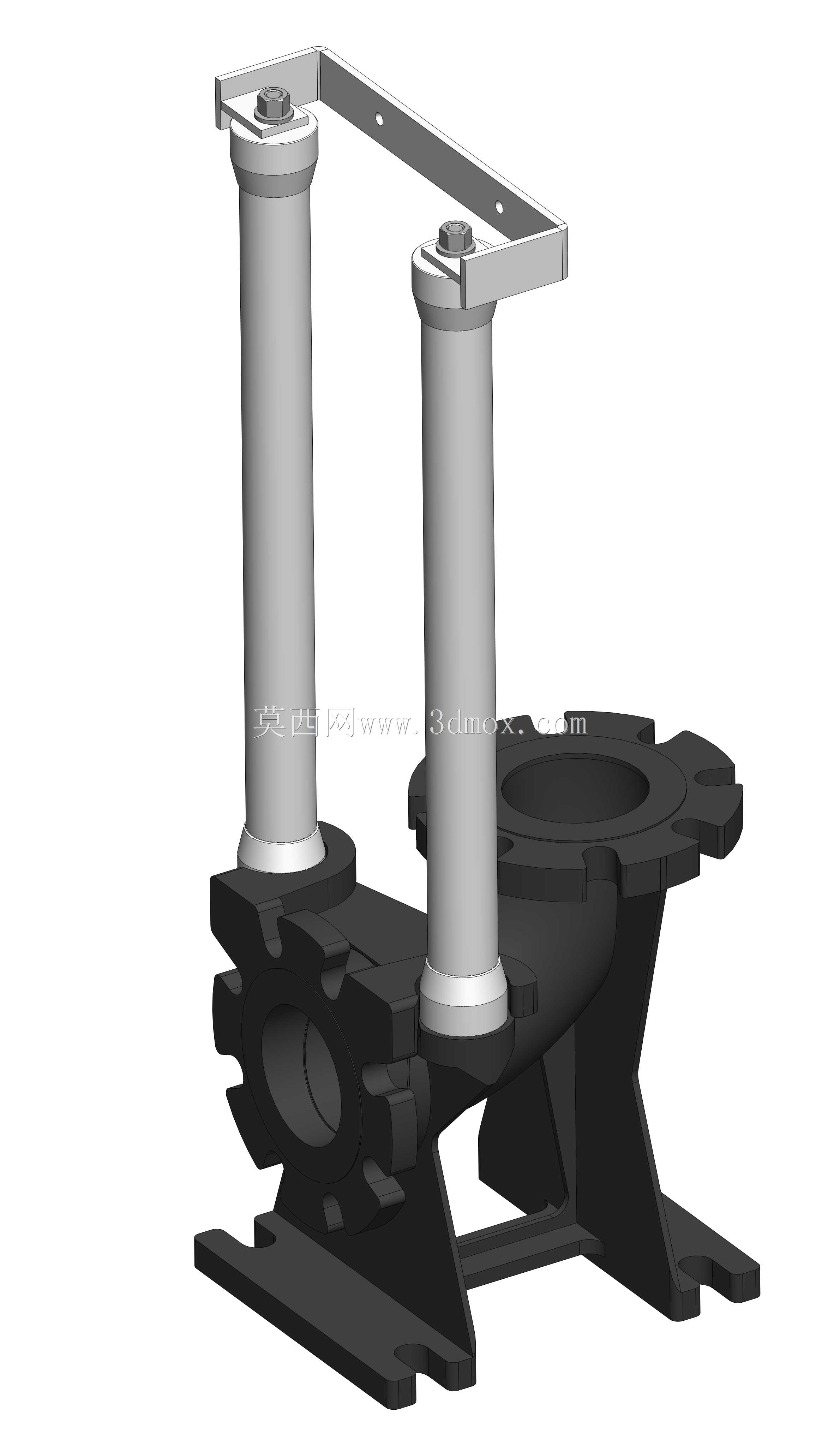

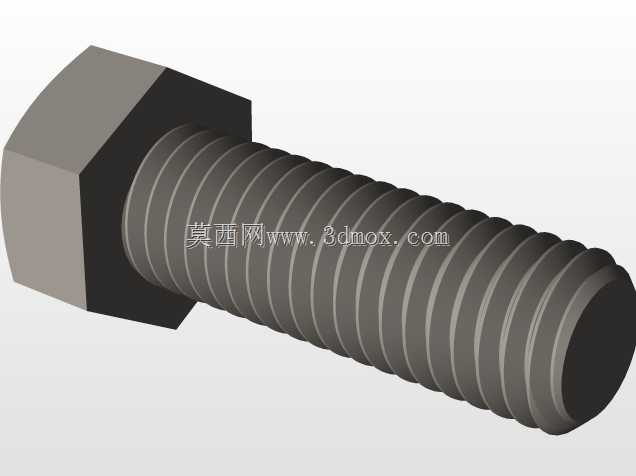

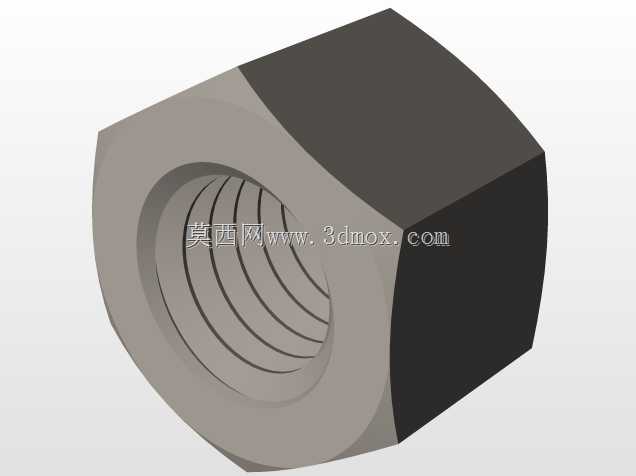

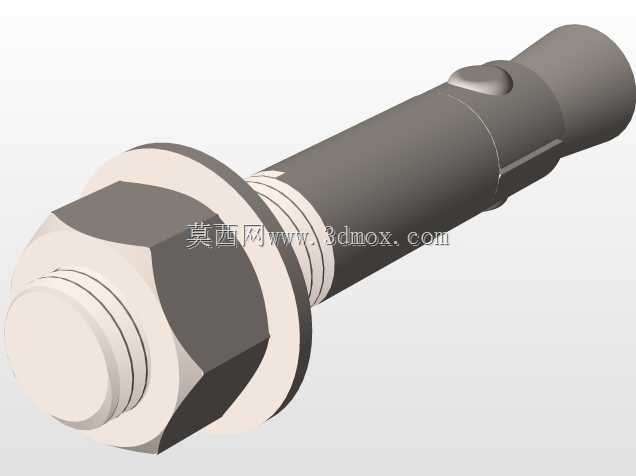

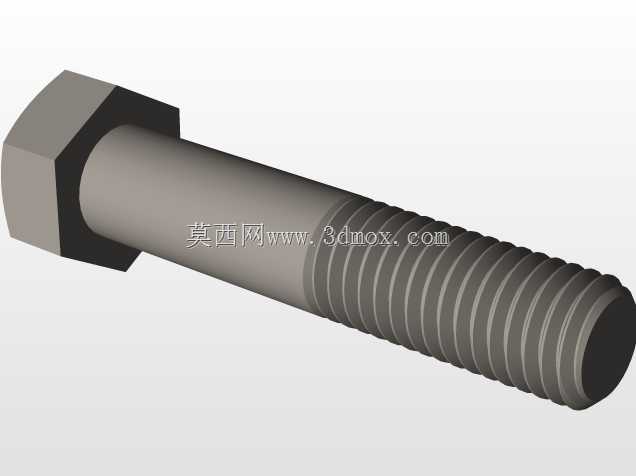

这款耦合式潜水排污泵主要应用于建筑地下集水井排污、市政管网污水提升、工业废水输送、小型泵站雨污排涝等场景，可在浸没式工况下长期稳定输送含固体颗粒、短纤维杂质的污废水，无需搭建地面泵房，大幅降低工程建设成本与后期运维难度。设备整体由潜水电机泵头、自动耦合对接机构、提吊导向支架、出水法兰底座四大核心部分组成，泵头采用蜗壳式流道设计，过流截面做了圆弧过渡处理，可有效减少杂质卡堵概率，电机腔与泵腔之间设置多道机械密封结构，能阻止输送介质侵入电机内部，保障水下运行的绝缘可靠性。自动耦合机构是该设备的核心设计亮点，导向支架采用双立柱平行结构，泵体侧的耦合接口与底座出水法兰采用锥面自密封设计，设备下放过程中可沿导向杆自动滑入对接位置，依靠自身重力实现密封压紧，无需人工下井进行螺栓紧固操作，后期检修时只需通过提吊装置将泵头沿导向杆提出水面即可，全程无需人员进入井下作业，极大提升了运维作业的安全性。提吊支架采用框型一体式结构，与泵体壳体采用螺栓刚性连接，吊装时受力均匀，可避免泵体起吊过程中发生倾斜卡滞，支架顶部设置的吊环结构适配常规起重吊钩，可直接配合手动葫芦、小型卷扬机完成提放作业。安装边界方面，出水法兰采用标准法兰尺寸设计，可直接匹配常规排污管路的对接法兰，无需额外加工转换接头；双导向立柱的间距经过精准校核，耦合对接时的导向间隙控制在合理范围，既保证下放过程顺畅无卡滞，又能避免对接后出现晃动泄漏；设备整体安装所需的井室空间无需过大，只需预留出泵体下放的操作空间与导向杆的固定位置即可，适配多数常规尺寸的污水集水井安装需求。泵体底部的支撑脚做了加高处理，可避免泵体直接沉落在井底淤积的污泥中，保障进水口流道通畅，电机顶部的吊环既可以用于单独吊装电机部件，也可作为辅助提吊点位，配合主吊点平衡起吊姿态。
